带孔圆角长方形冲压沥水托盘结构设计

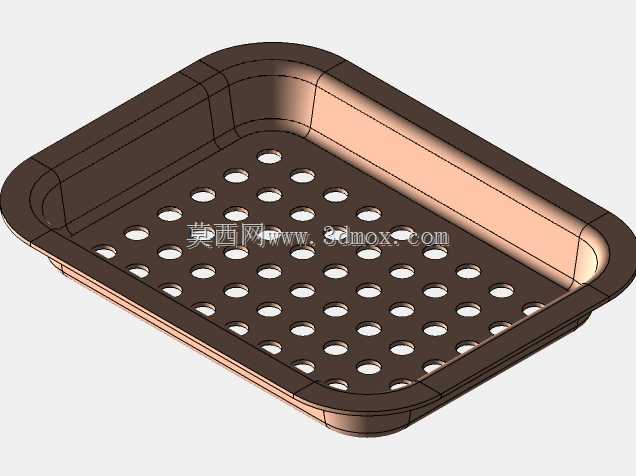

　　日常餐饮后厨、食品加工操作台、实验室器皿放置场景中，这类带均匀沥水孔的圆角长方托盘是高频使用的承载构件，核心作用是承托待沥干的食材、清洗后的器皿、加工过程中的小型工件，让附着的液体通过盘面通孔自然滴落，避免承托物长时间浸泡在积液中，同时托盘的卷边翻沿结构可以避免边缘剐蹭操作人员，也能提升整体结构的抗形变能力。从结构设计逻辑来看，整体采用长方形带大圆角的轮廓，首先是适配常规操作台的矩形排布空间，大圆角设计一方面消除了直角位置的应力集中问题，避免冲压成型过程中圆角位置出现拉裂缺陷，另一方面也减少了清洁死角，日常使用后擦拭清理无残留盲区，不会在边角位置积存污垢。盘面的通孔采用等距阵列排布，孔位间距经过受力校核，既保证了足够的沥水通透率，

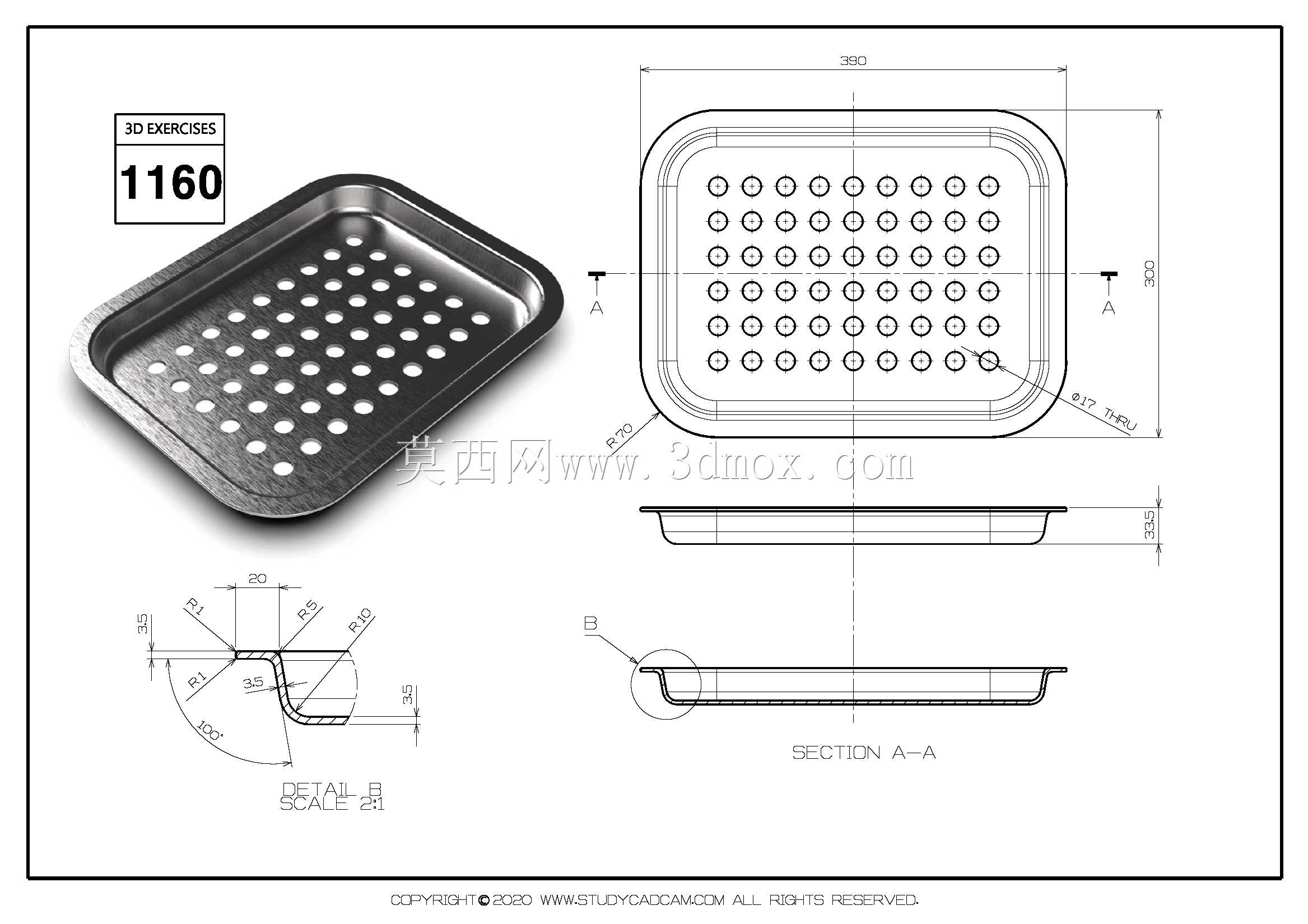

　　让液体可以快速下排，又不会因为孔位过密导致盘面整体刚度下降，承托重物时出现凹陷变形；所有孔位的边缘都做了冲压翻边去毛刺处理，不会出现锐边划伤承托物或者操作人员的情况，也避免孔位位置在长期使用中因为应力集中出现开裂。托盘的侧壁采用小角度拔模设计，一方面满足冲压成型的脱模需求，另一方面多个同规格托盘堆叠时可以顺畅嵌套，减少仓储和运输过程中的占用空间，堆叠时侧壁的贴合面可以均匀传递载荷，不会出现局部受压变形的问题。侧壁和盘面的连接位置采用圆弧过渡，既提升了整体的结构强度，避免转角位置因为应力集中出现断裂，也方便清洁时的擦拭操作，不会在转角位置积存残渣。从尺寸边界来看，整体长度方向尺寸为390mm，宽度方向为300mm，侧壁高度为35mm，

　　这个尺寸规格适配多数商用操作台的层板间距，也符合常规食材预处理、器皿沥干的承载容量需求，不会因为尺寸过大导致操作时拿取不便，也不会因为尺寸过小导致单次承托量不足影响作业效率。侧壁顶端的卷边结构采用1.5mm半径的圆弧卷边，将板材的锐边完全包裹，既提升了托盘边缘的结构刚度，避免长期使用后边缘出现变形翘曲，也消除了锐边带来的安全隐患。细节位置的局部放大结构显示，侧壁和盘面的过渡圆角、卷边的贴合间隙都做了严格控制，避免冲压成型后出现叠料、间隙过大导致的藏污问题，所有过渡位置的圆角半径都经过冲压工艺校核，保证在常规钣金冲压设备上可以一次成型，不需要额外的整形工序，降低生产过程的工艺复杂度和加工成本。盘面的阵列孔位采用正三角形排布方式，

　　相比正方形排布，相同孔密度下可以获得更好的结构刚度，同时沥水的均匀性更优，不会出现局部位置无沥水孔导致积液的情况；孔位距离托盘侧壁的最小距离做了统一控制，避免距离侧壁过近导致冲压时侧壁出现变形，也保证了边缘位置的承托强度，放置小型物件时不会从边缘的缝隙滑落。在实际使用场景中，这类托盘除了餐饮行业的食材沥水、餐具盛放，也可以用于工业生产环节的小型零部件清洗后沥干，配套清洗线使用时，均匀的孔位可以让清洗液和冲洗水快速排出，不会在盘面积存，带翻边的结构也方便配套自动化生产线的抓取机构定位，通过夹持翻边位置就可以实现托盘的自动转运，不需要额外设计定位夹具。结构设计过程中，对托盘的满载载荷做了校核，当盘面均匀放置额定重量的物件时，盘面的最大挠度控制在允许范围内，不会出现明显的下凹变形，长期反复使用后也不会出现永久性的塑性变形，保证盘面的平整度。冲压成型的工艺设计上，整体采用一次拉延成型，之后完成冲孔、卷边工序，所有成型参数都匹配常规冷轧钢板或者不锈钢板材的冲压特性，不需要特殊的模具结构，适合批量生产，生产过程中的材料利用率也控制在合理区间，减少边角料的产生。
