异形铰接吊耳式机械连接支架

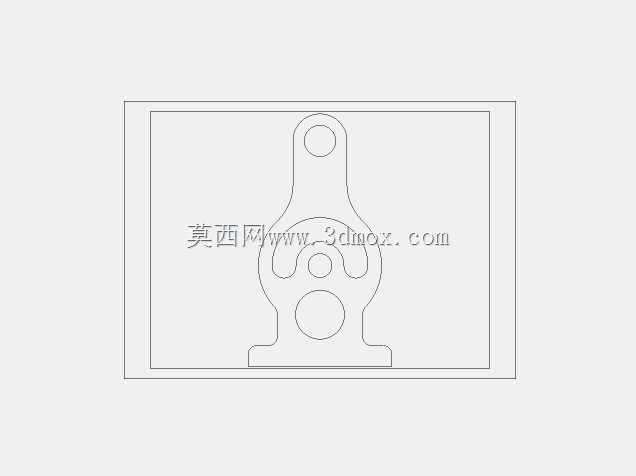

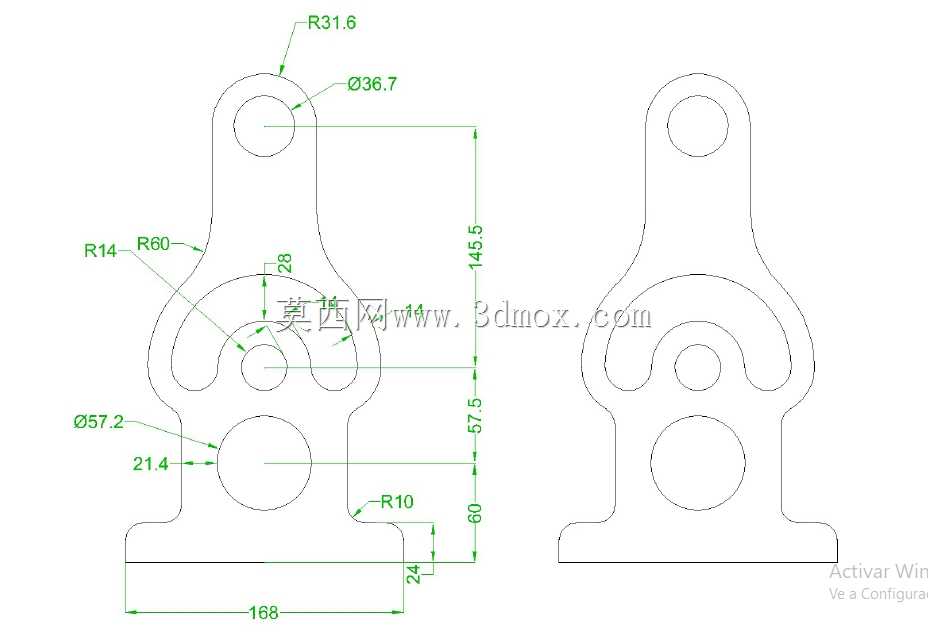

　　该零件属于铰接类连接承载构件，主要应用在中小型机械设备的连杆传动末端、工装夹具的活动连接端、输送线的张紧调节机构等需要实现摆动铰接与载荷传递的场景中，实际使用时通过下端的安装平面与设备基座或固定机架贴合锁紧，上端的铰接孔与配套销轴配合，实现相邻部件之间的相对摆动，同时传递沿构件轴向的拉力与小幅径向载荷，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，整体采用对称式轮廓布局，上端铰接位置设置R31.6的外圆弧过渡，配合直径36.7的铰接内孔，孔壁预留足够的壁厚以满足销轴挤压强度要求，避免长期铰接转动过程中出现孔壁磨损失圆的问题。中部的轮廓采用R60与R14的多段圆弧平滑衔接，既规避了直角结构带来的应力集中问题，

　　也能在零件受拉时让应力沿圆弧轮廓均匀分散，不会在局部出现应力峰值。中部直径57.2的外凸圆弧结构，是为了避让相邻摆动部件的运动轨迹，防止零件在摆动过程中与周边构件发生运动干涉，该位置预留的21.4mm水平间距，刚好满足常规M16规格紧固件的安装操作空间，不需要额外在周边零件上加工避让沉孔。下端的安装底座采用平直结构，底部设置R10的圆角过渡，底座总高度60mm，其中底部24mm高度范围为平直安装面，可直接贴合法兰板或机架安装面，通过两个对称布置的安装孔实现锁紧固定，安装孔的中心距与底座宽度匹配常规的80mm规格标准安装法兰，不需要单独定制配套安装座，可直接适配现有标准安装接口。从尺寸边界来看，零件总高度145.5mm，

　　上端铰接孔中心到底座安装面的垂直距离为145.5mm减去上端圆弧半径31.6mm，该尺寸直接决定了铰接点的安装高度，在设备布局时可直接根据该尺寸确定相邻连杆的长度参数，不需要额外换算安装余量。中部铰接点（直径28的内孔）到底座安装面的垂直距离为57.5mm，该位置为辅助铰接点位，可用于连接复位弹簧、限位拉杆等附属构件，实现零件摆动后的自动复位或者行程限位功能。建模过程中需要注意多段圆弧之间的相切约束，尤其是R60外圆弧与两侧R14圆弧、下端R10圆弧的衔接位置，必须保证G1连续，否则加工过程中会出现接刀痕，导致零件热处理后在接刀位置产生应力裂纹。另外所有内孔的轴线都需要保证与零件正面平面垂直，垂直度公差控制在0.02mm以内，

　　避免销轴安装后出现卡滞，导致铰接摆动不顺畅。零件的厚度方向可根据实际载荷需求调整，常规工况下采用8mm厚度的Q235钢板冲压成型即可满足10kN以内的静载荷要求，重载工况下可更换为16mm厚度的45号钢并进行调质处理，表面做发黑防锈处理，适配潮湿多尘的车间作业环境。实际装配时，上端铰接孔需要配套铜套或者自润滑轴承，降低铰接转动时的磨损量，延长零件的更换周期，下端安装面与机架之间可增加0.5mm厚的橡胶垫片，吸收设备运行时产生的小幅振动，避免连接螺栓出现松动。
