铰接式连接支座机械结构三维设计

　　该铰接式连接支座属于工业设备中常用的传力连接构件，主要应用在需要实现多自由度铰接传动、同时承受复合载荷的设备连接部位，常见于工程机械的执行机构连接端、自动化生产线的摆臂传动节点、专用设备的可调支撑连接位置，在设备运行过程中承担载荷传递、运动限位、铰接转动的核心作用，能够在交变载荷工况下保持连接刚度，同时允许连接端在设计角度范围内完成摆动动作，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，该零件采用一体化铸锻成型的主体结构设计，主体设置大直径主铰接通孔，用于穿装主轴实现核心铰接转动功能，孔位周边设计加厚凸台结构，提升孔壁的承压能力与抗磨损性能，避免长期转动过程中出现孔位失圆、变形的问题。零件一端延伸出带安装孔的分叉式连接耳结构，

　　用于和外部执行杆件完成铰接固定，耳板位置设计有同轴度公差要求，保证穿装销轴后转动顺畅无卡滞，同时耳板根部设置圆弧过渡结构，降低应力集中系数，提升零件在冲击载荷下的疲劳强度。零件侧面设计有定位凸台与辅助安装平面，用于安装过程中的定位基准对齐，同时预留有小型螺纹孔位，可用于安装限位挡片、传感器支架等附属配件，满足不同设备的集成安装需求。从外形尺寸与安装边界来看，该零件主铰接孔的孔径适配行业常用的标准销轴规格，主体轮廓的长宽高尺寸控制在紧凑范围内，能够适配狭小安装空间的布局要求，安装耳的孔位间距符合通用连接尺寸规范，可直接和同规格的标准杆件完成匹配安装，无需额外加工转接件。零件的各加工面均标注有明确的形位公差要求，主铰接孔的圆柱度、

　　安装端面的平面度、连接耳孔的同轴度都按照中等载荷传动零件的精度等级设计，既能够满足使用工况的精度要求，又不会过度提升加工成本，适配常规的铣削、钻削、镗削加工工艺，可采用铸钢、高强度铝合金等不同材质加工，适配不同载荷等级的使用场景。在实际选型应用过程中，需要重点核对主铰接孔的销轴配合间隙，根据设备的摆动频率、载荷大小选择合适的配合公差，重载工况下可在孔位加装耐磨衬套，提升零件的使用寿命；安装过程中需要保证主体安装基准面的贴合度，避免出现安装面倾斜导致的附加弯矩，影响零件的受力状态。该结构的设计充分考虑了实际工况下的受力分布，通过异形轮廓的结构优化，在保证整体结构强度的前提下尽可能降低零件自重，减少运动过程中的惯性载荷，

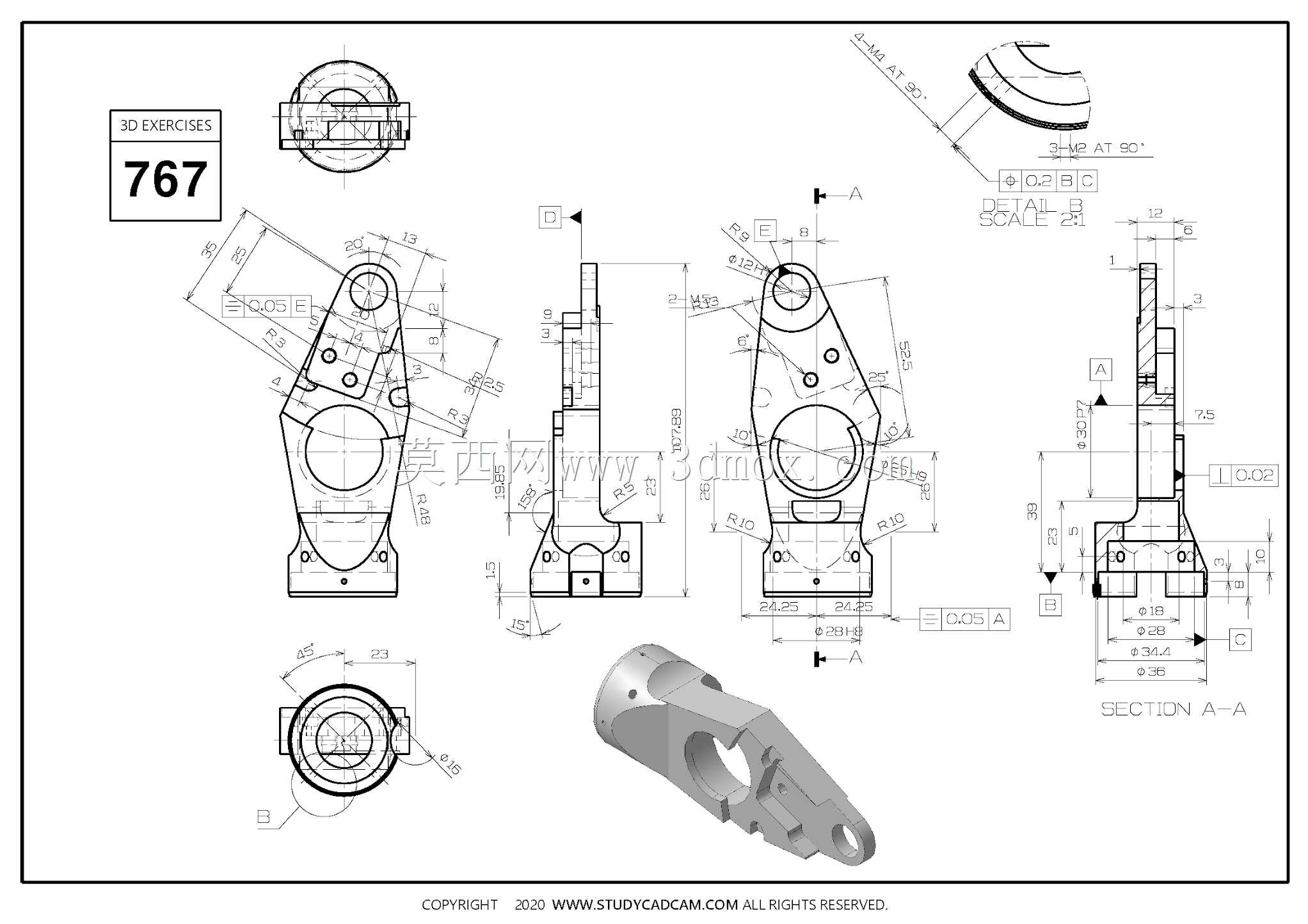

　　适配高速摆动的传动场景。图纸中完整标注了各部位的尺寸公差、形位公差、表面粗糙度要求，同时给出了剖面结构示意，清晰展示了内部孔位的贯通结构、壁厚分布情况，能够直接用于加工生产指导，也可作为同类型连接支座结构设计的参考范本，帮助结构设计人员快速完成同类零件的方案迭代，缩短设计周期。
