带法兰安装边的散热型端盖结构设计

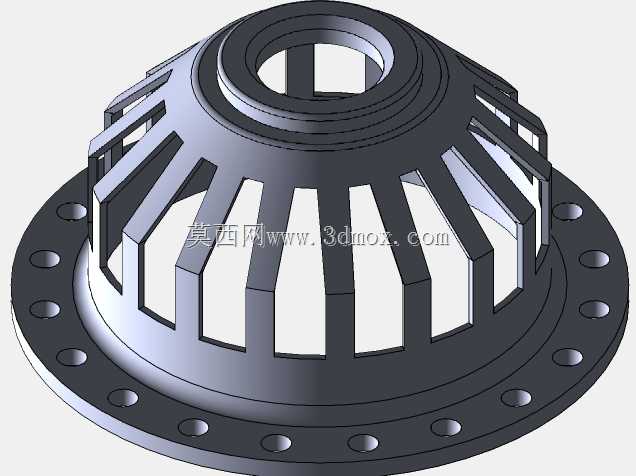

　　该零件属于传动或动力单元的端侧密封与承载构件，日常多配套在中小型减速箱、液压泵壳体、电机输出端等位置，核心作用是封闭腔体端部、限制内部轴系的轴向窜动，同时通过自身带的法兰边完成与主机壳体的刚性连接，外表面的肋条结构兼顾散热与结构加强的双重作用。从结构设计逻辑来看，零件整体采用回转类主体加周向法兰边的布局，主体外侧均匀分布的轴向肋条，并非单纯的造型设计：一方面在不额外增加整体壁厚的前提下，大幅提升了壳体的径向抗变形能力，避免腔体内部承压或者轴系负载波动时端盖出现鼓胀变形；另一方面肋条大幅增加了零件的外表面积，当配套的内部元件运转发热时，热量可以通过接触传导到端盖，再通过肋条间的空气对流完成散热，降低腔体内部的密封件、

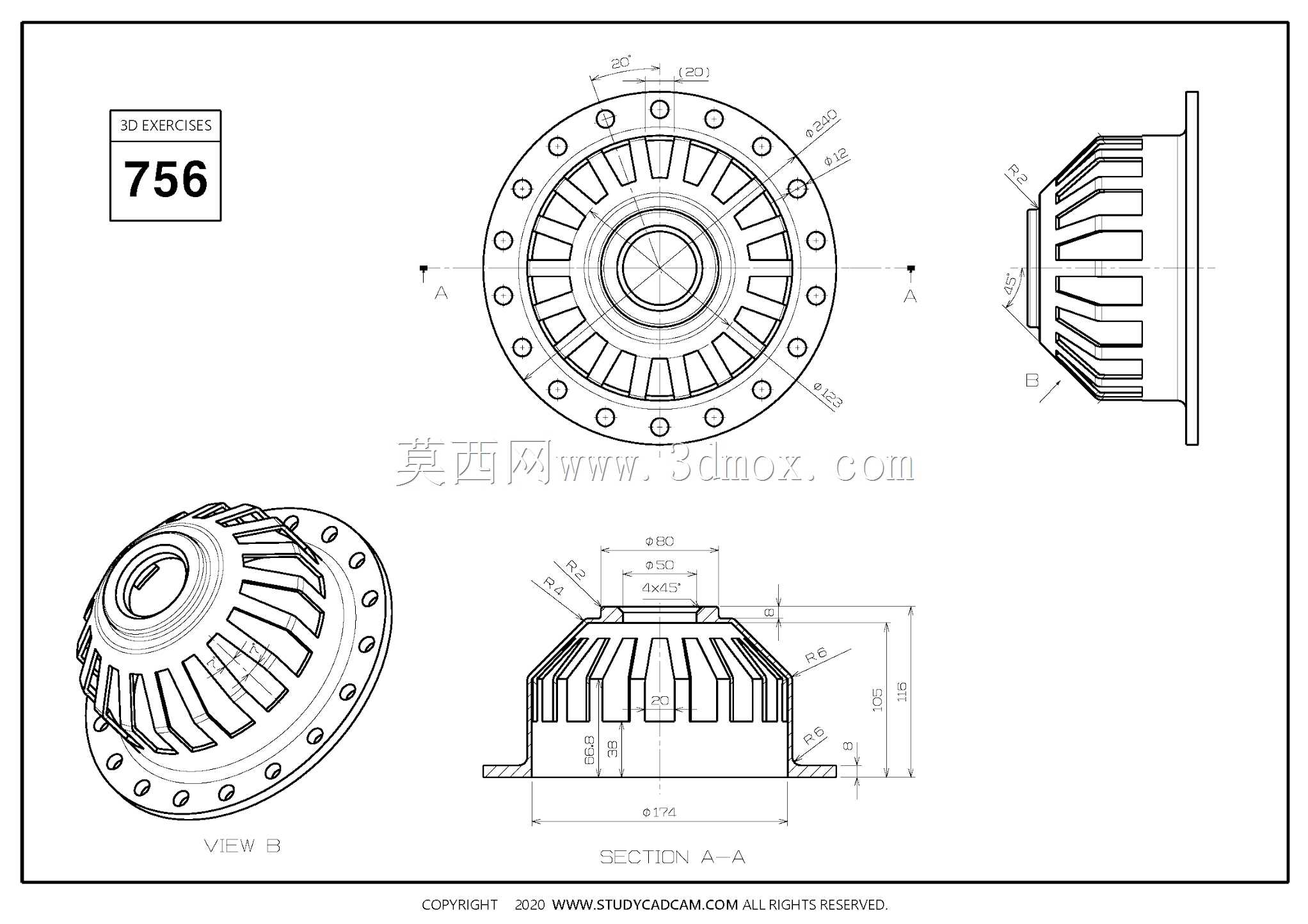

　　润滑介质的工作温度，延长整套组件的维护周期。法兰安装边采用周向均布螺栓孔的设计，孔位的节圆尺寸与主机壳体的安装螺孔完全匹配，安装时无需额外调整对位，螺栓穿入后可实现均匀的压紧力，避免端盖安装偏斜导致的密封面渗漏问题；法兰与主体衔接的位置做了圆弧过渡处理，消除了直角处的应力集中，在设备承受振动载荷时，衔接位置不会因为应力突变出现开裂失效。从视图的剖面结构来看，零件内部设置了多级台阶孔，靠近腔体侧的大直径台阶用于容纳密封件或者轴承外圈，台阶的轴向尺寸经过匹配设计，装配后可以给轴承提供稳定的轴向定位，不会出现轴承跑外圈的问题；外侧的小直径孔用于穿过输出轴，孔壁与轴之间预留了密封件的安装空间，可根据使用场景选配骨架油封或者防尘圈，

　　阻挡外部粉尘、水汽进入腔体内部，同时防止腔体内部的润滑脂或者润滑油向外渗漏。零件的轴向安装尺寸经过严格控制，法兰端面到内部轴承定位台阶的距离，与主机壳体内部的轴系伸出长度完全适配，装配后端盖不会对轴系产生额外的轴向预紧力，也不会出现轴向间隙过大导致轴系窜动的问题。周向肋条的高度、宽度以及分布间距，都经过结构强度校核：肋条过高会增加零件整体重量，提升材料成本，同时会占用过多的外部安装空间；肋条过薄则会在压铸或者机加工过程中出现变形，也无法达到预期的加强与散热效果；均布的间距保证了各个方向的结构强度一致，不会出现局部刚度薄弱的区域。在实际选型适配过程中，需要重点核对几个安装边界参数：首先是法兰边的外径与安装孔节圆直径，

　　确保可以和现有设备的壳体安装面完全贴合，螺栓孔的数量、孔径与现有螺孔匹配；其次是内部各级台阶孔的直径与深度，确认可以容纳配套的轴承、密封件，输出轴穿过时不会与孔壁发生干涉；最后是零件的整体轴向长度，确保安装后端盖外侧不会和周边的传动轮、连接法兰等部件发生运动干涉。这类端盖零件多采用压铸铝合金或者灰铸铁材质加工，铝合金材质重量轻、散热性能好，适合对重量有要求、运转转速较高的场景；灰铸铁材质减震性能好、成本更低，适合重载、振动较大的工业设备场景。设计过程中针对安装密封面的平面度做了公差要求，确保法兰面与壳体贴合时不会出现间隙，密封面的表面粗糙度也控制在合理范围，避免因为表面过于粗糙导致密封垫片压合不实出现渗漏。周向的螺栓孔采用通孔设计，安装时螺栓从端盖外侧穿入，拧入壳体的螺纹孔中，这种安装方式在后期维护拆卸端盖时，无需拆解周边的其他部件，直接松开螺栓即可取下端盖，检查内部轴承、密封件的状态，维护操作十分便捷。肋条的走向与零件轴向平行，在设备运转带动空气流动时，空气可以顺着肋条之间的沟槽快速流通，进一步提升散热效率，避免热量在端盖局部堆积。从结构工艺性来看，零件主体为回转结构，法兰边与肋条的结构适合压铸成型，后续仅需要对安装密封面、内部轴承定位台阶、螺栓孔进行少量机加工即可达到使用精度要求，生产效率高，批量制造成本可控，适合工业领域的规模化配套使用。
