多向传动球拍接头结构设计方案

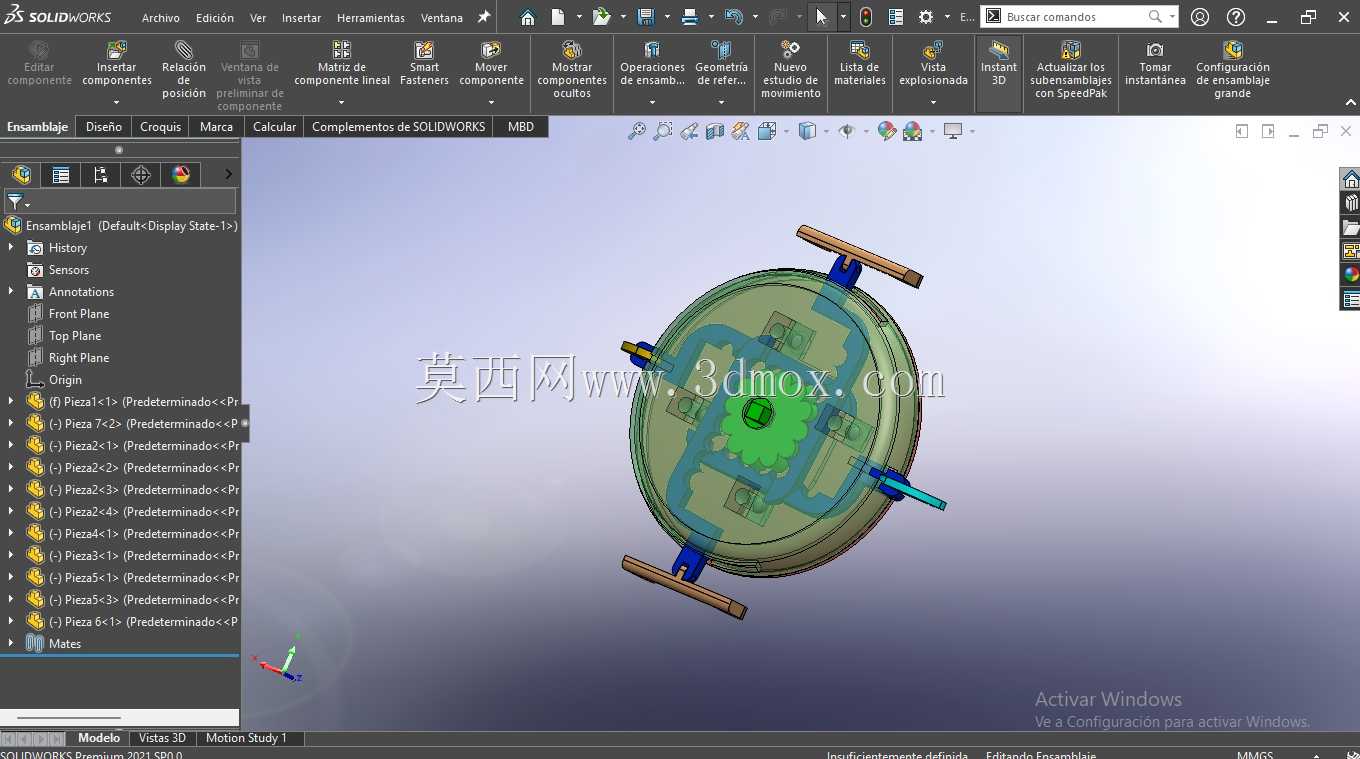

　　该接头构件主要应用于休闲运动器材的球拍类产品传动连接环节，作为拍面与握持杆部之间的核心连接载体，承担着力矩传递、角度调整、多向联动的核心作用，区别于传统固定式球拍接头，该结构可实现拍面沿中心轴的多档位角度偏转，同时适配不同握持姿态下的发力传导需求，在日常休闲运动、趣味竞技器材、定制化运动配件领域都有明确的适配场景。从实际使用场景来看，这类接头可适配休闲类回弹球拍、多功能训练球拍、儿童趣味运动球拍等多种产品，替代传统一体成型或单螺栓固定的接头结构，解决传统结构无法调整拍面角度、受力集中易断裂、多方向发力时传动损耗大的问题。在功能特性层面，该接头采用中心盘式主体结构，中心区域设置齿轮状啮合卡位结构，

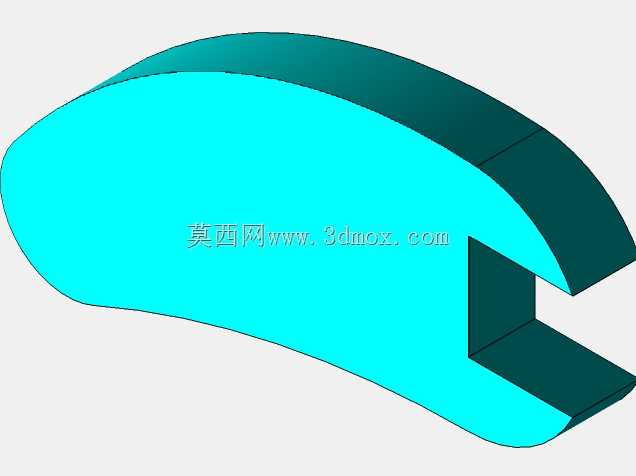

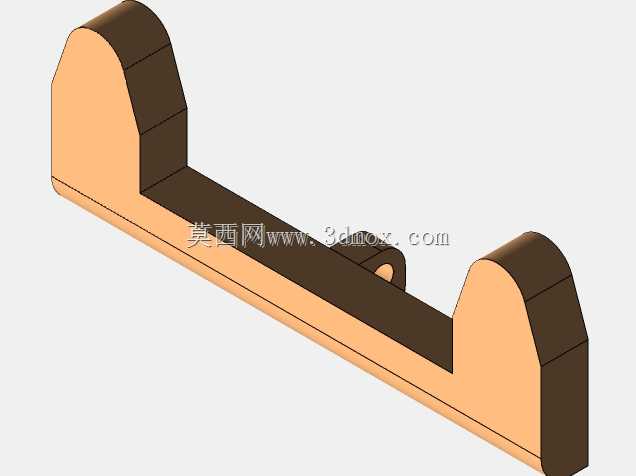

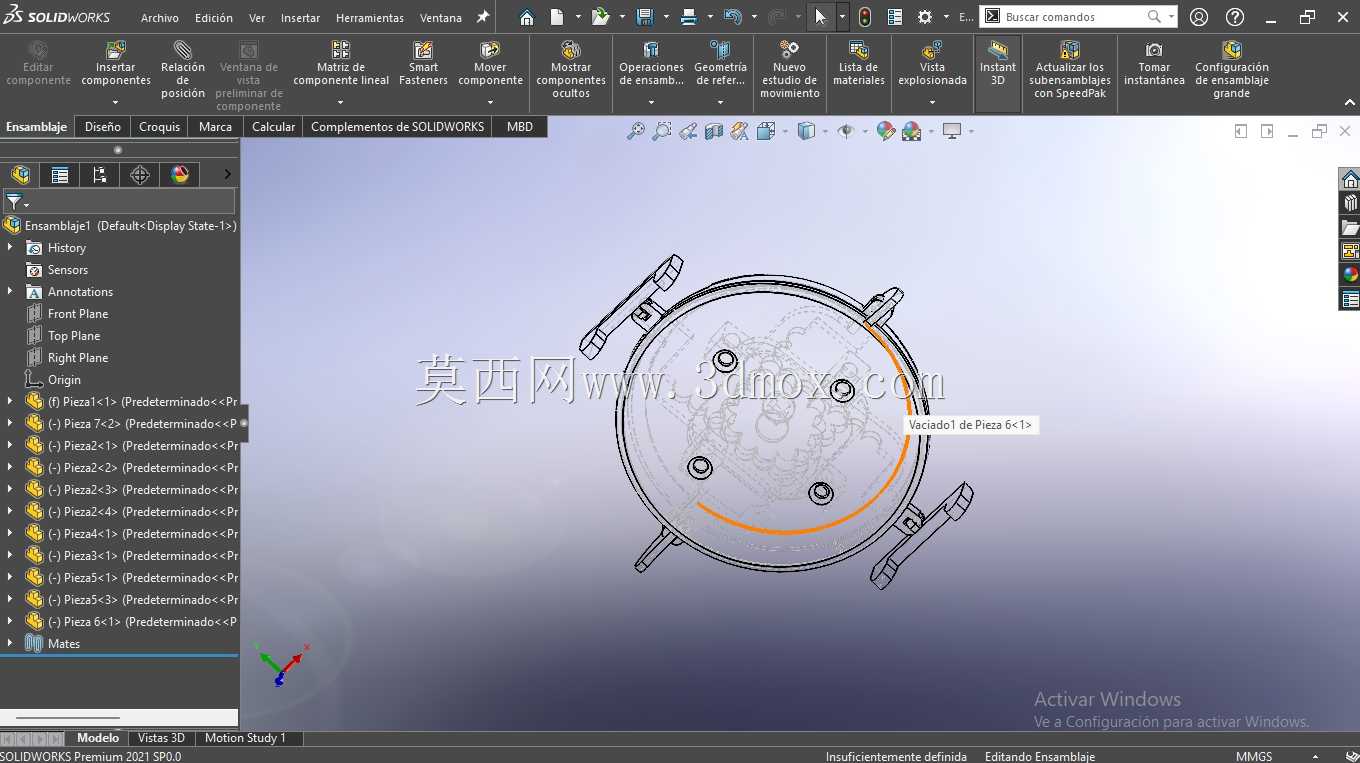

　　圆周方向均匀分布四个径向伸出的连接轴端，每个轴端可对应连接握持杆或辅助支撑构件，相邻轴端呈90度垂直分布，可同时满足多杆同步连接的需求，中心啮合结构可在调整角度后实现锁止，避免使用过程中出现角度滑移，盘体内部设置环形流道或走线槽位，可适配带电子计数、灯光辅助功能的智能球拍配件走线需求，不会因为角度调整出现线路弯折磨损的问题。设计思路上，整体采用对称式布局，中心盘体作为核心承力构件，所有连接轴的受力都通过盘体内部的加强筋传导至中心啮合区域，避免局部应力集中；每个伸出轴端都设置了轴肩定位结构，安装时可直接抵接外部杆件的端面，保证安装同轴度，轴端预留的销孔可穿入圆柱销实现周向固定，替代传统胶粘或过盈配合的固定方式，方便后期维护拆卸；

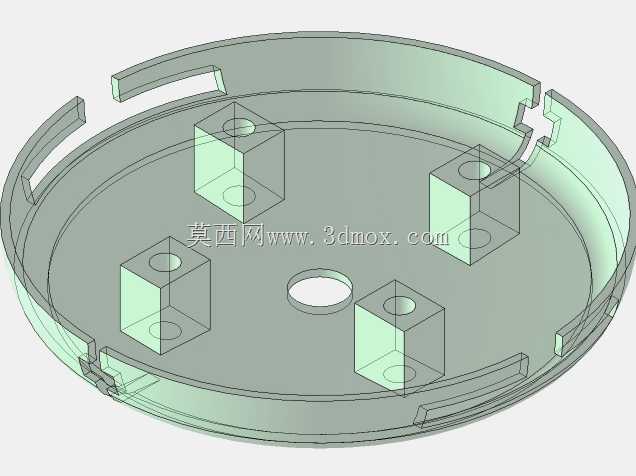

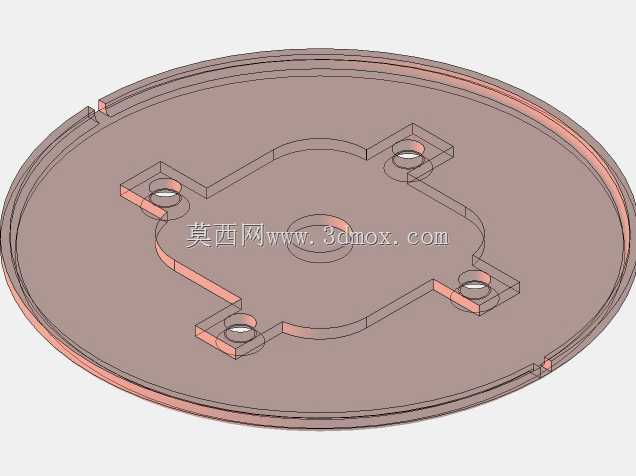

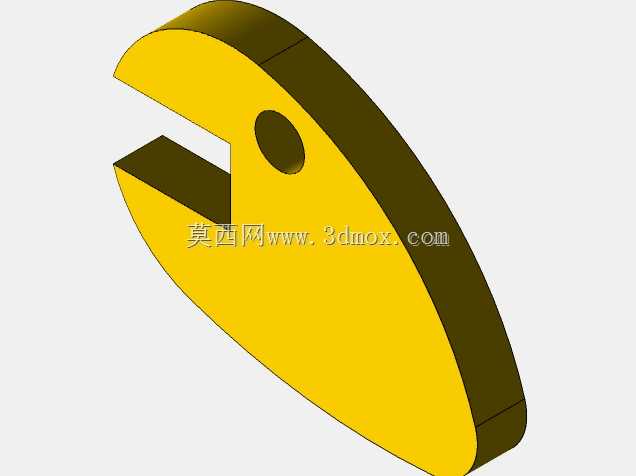

　　盘体边缘做了圆弧过渡处理，没有尖锐棱角，避免运动过程中磕碰造成损伤，同时圆弧过渡也能降低注塑或机加工过程中的应力集中问题，提升构件整体抗冲击性能。从安装边界与尺寸适配角度来看，中心盘体的外径控制在常规球拍握持段的直径范围内，不会出现接头部位突出硌手的问题，四个径向轴的直径与常规球拍杆的内孔直径适配，安装时无需额外对杆件进行扩孔或切削加工，可直接替换传统接头上的对应构件；轴向安装尺寸上，接头装入杆件后，外露的盘体厚度不超过10毫米，不会增加握持部位的突兀感，整体重量控制在轻质合金或高强度工程塑料的合理区间，不会给球拍整体增加过多额外重量，影响挥拍手感。受力传导层面，当挥拍过程中拍面受到冲击力时，作用力会通过拍面连接轴传递到中心盘体，

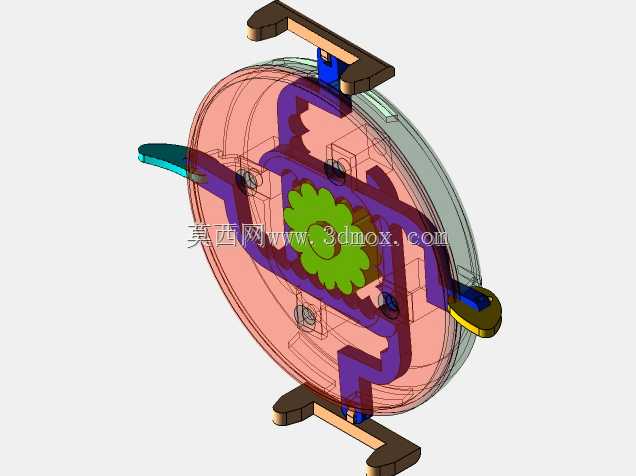

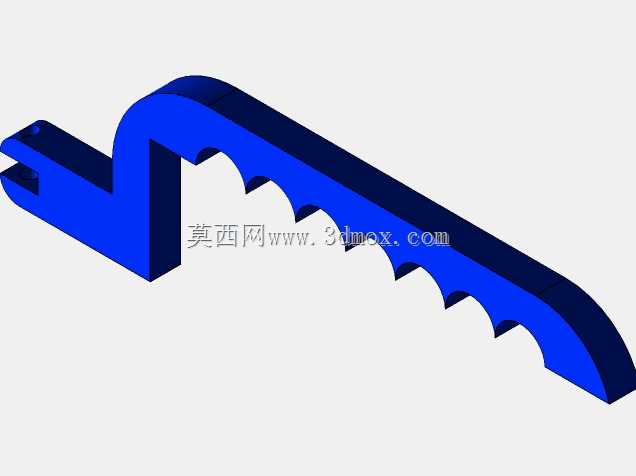

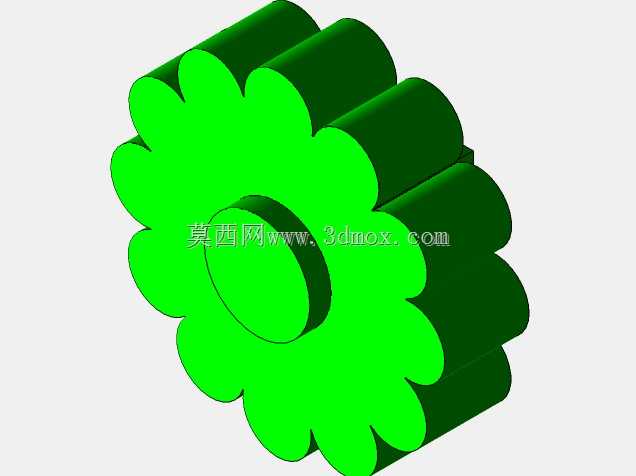

　　再通过盘体上的加强筋均匀分散到其余三个连接轴上，相比单轴连接的传统接头，受力面积提升三倍以上，同等冲击力下的局部应力可降低60%左右，大幅提升接头的抗冲击寿命；角度调整功能通过中心啮合齿的脱开与啮合实现，调整时只需拉动中心锁止件使啮合齿脱开，即可转动盘体调整拍面角度，调整到目标档位后松开锁止件，啮合齿在弹性件作用下重新卡合，即可实现角度固定，档位间隔设置为15度，可满足绝大多数使用场景下的角度调整需求。在实际装配过程中，该接头的所有配合面都设置了合理的安装公差，轴与孔的配合采用间隙配合公差带，既保证安装时可顺利装入，又不会出现过大的旷量影响传动精度，中心锁止结构的行程经过反复校核，不会出现锁止不到位或行程过大导致构件脱出的问题；盘体表面做了哑光防滑处理，即使手部出汗接触到接头部位也不会出现打滑问题，适配运动场景下的使用需求。
