异形双耳连接支架结构设计方案

　　在轻工输送、小型工装夹具以及非标自动化设备的连杆传动场景中，这类异形双耳连接支架是承担铰接传动、载荷传递的核心受力构件，区别于标准等边角钢或直板式连接件，其非对称的轮廓设计完全适配安装空间受限、载荷传递方向存在偏角的特殊工位。从实际工况适配角度看，这类支架常应用于设备检修门的铰接支撑、小型气动推杆的端部连接、物料分拣机构的摆臂传动节点，需要同时承受径向的铰接剪切力与工作过程中产生的小幅交变弯矩，因此结构设计阶段没有采用规则矩形板材切割的方案，而是通过轮廓优化在保证受力强度的前提下尽可能削减非受力区域的材料占用，避免与周边运动构件产生运动干涉。

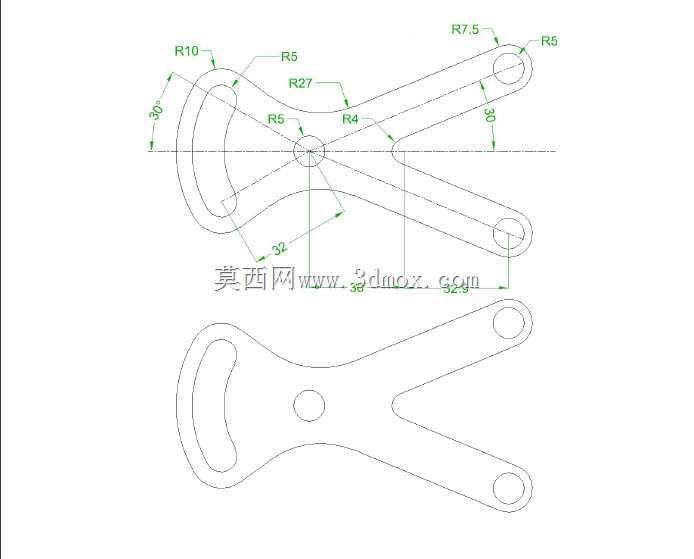

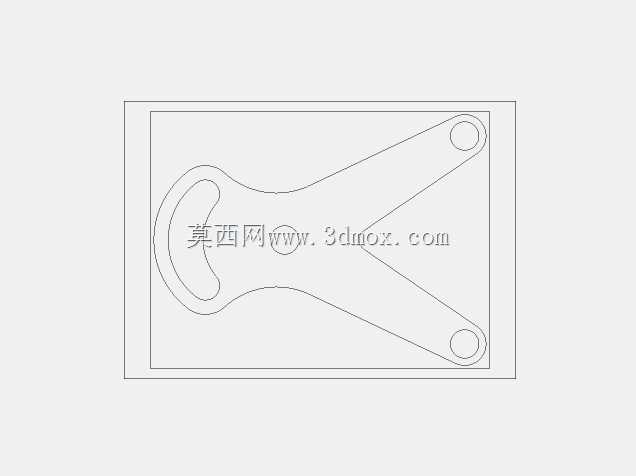

　　从结构细节来看，支架一端为开放式的弧形卡接槽结构，该结构并非用于穿轴铰接，而是为了快速卡入设备机架上的预焊圆柱定位销，在装配时无需完全穿入销轴即可实现支架的预定位，降低狭小空间内的装配难度，弧形槽的曲率半径与对应定位销的外径保持0.2mm的间隙配合，既保证卡入后的定位精度，又不会因为公差累积导致装配卡滞。支架另一端延伸出两个带同轴安装孔的耳板结构，两个耳板的间距根据配套铰接轴的连接端厚度确定，孔位的同轴度公差控制在0.05mm以内，避免铰接后出现转动卡涩、局部应力集中的问题，耳板端部做了圆弧过渡处理，消除直角边的应力集中点，在承受交变载荷时不会从耳板根部出现疲劳断裂。

　　设计过程中首先根据安装边界确定两个铰接点的中心距，这一尺寸直接决定传动过程中的行程与力臂比例，不能随意调整，在此基础上绘制支架的外轮廓时，将非受力区域的板材做圆弧收腰处理，既减少了材料用量，也避免支架边缘与周边的管线、其他运动构件发生刮擦。支架整体采用等厚度板材加工，厚度根据额定载荷计算确定，当应用于承受1000N以下静载荷的工位时，采用3mm厚度的Q235板材即可满足强度要求，若应用于存在高频交变载荷的传动工位，则需要更换为5mm厚度的65Mn板材并做调质处理，提升构件的抗疲劳性能。

　　安装边界方面，支架的最大外轮廓宽度受限于安装工位的预留空间，弧形卡接槽端的宽度略小于双耳端的宽度，保证在摆角达到30度时，支架边缘不会与机架立板发生碰撞，两个铰接孔的中心连线与支架弧形槽的对称中心线存在12度的固定夹角，这一角度是根据配套机构的运动轨迹仿真确定的，能够保证支架在整个运动行程中始终处于最优受力角度，不会出现侧向分力过大导致的铰接轴偏磨问题。在三维建模阶段，需要重点校验耳板孔位与卡接槽的位置度，同时对支架的所有锐边做R0.5的倒圆角处理，避免装配过程中划伤操作人员，也减少应力集中带来的失效风险。

　　从实际使用反馈来看，这类异形支架相比标准直型连接件，在同等载荷等级下重量降低约27%，装配效率提升40%以上，尤其适合设备改造、空间受限的非标设备搭建场景，不需要额外加工转接板即可直接适配现有安装点位，大幅降低现场改造成本。建模过程中需要注意，弧形卡接槽的开口宽度要略小于定位销直径0.1mm，采用过盈卡接的方式实现预固定，方便后续螺栓锁紧操作，双耳板的内侧平面需要保证平行度公差，避免铰接后连接副出现卡滞，影响整个传动机构的运动顺畅性。
