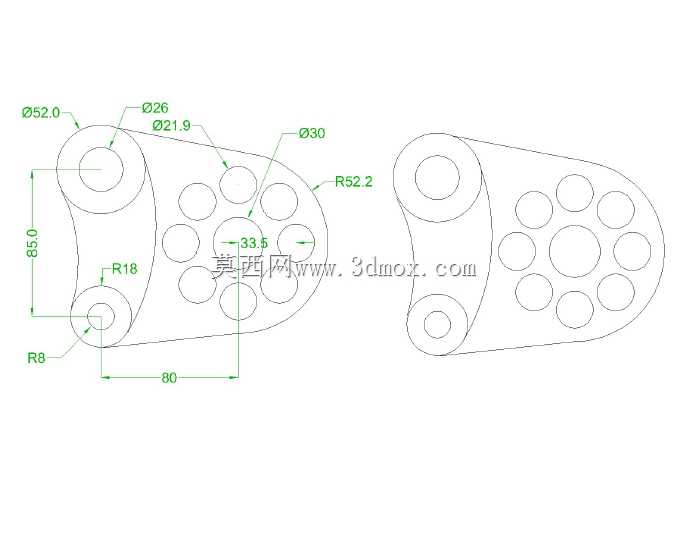

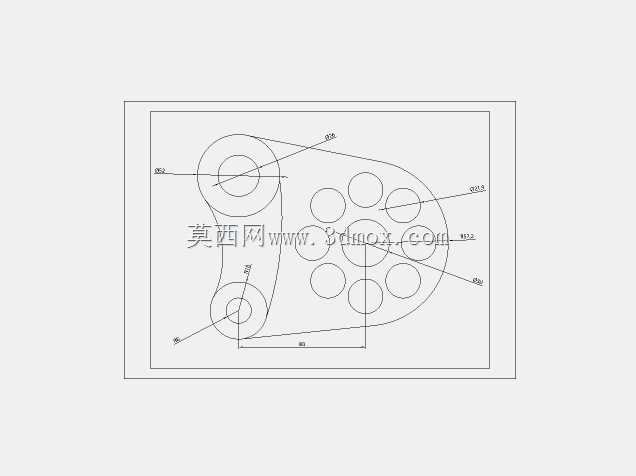

这类多孔异形连接传动板,常见于轻工输送设备、小型自动化传动模组的张紧调节端,作为同步带、平皮带的末端连接承载构件使用,实际工况中需要同时承受皮带张紧产生的拉应力、设备启停带来的交变载荷,以及运行过程中产生的小幅振动,因此结构设计上需要兼顾刚性与轻量化的平衡。从结构外形来看,构件整体采用非对称异形轮廓,两端设置同轴度要求较高的铰接安装孔,其中大端铰接孔直径为52mm,小端铰接孔直径为26mm,两孔中心距为80mm,这个尺寸直接决定了传动副的安装中心距边界,选型时需要匹配对应机架的铰接支座间距,避免出现安装干涉。轮廓过渡处采用多段圆弧平滑衔接,其中外侧大圆弧半径为52.2mm,内侧过渡圆弧半径为18mm,
小端安装孔外侧的避让圆弧半径为8mm,这些圆弧过渡一方面是为了消除钣金加工或铣削加工时的应力集中点,避免长期交变载荷下出现裂纹,另一方面也能避让周边的传动部件,比如皮带侧边、张紧轮的安装空间,防止运行过程中出现剐蹭。构件中部设置了多组不同直径的通孔,其中中心定位孔直径为33.5mm,周边环绕布置直径21.9mm、30mm、26mm的多组减重与安装复合孔,这些孔的排布并非随意设置:中心孔用于安装调节螺杆或者定位销,实现传动板张紧位置的微调,周边的孔一方面是通过去除冗余材料降低构件整体重量,减少铰接端的负载惯量,提升张紧调节的灵敏度,另一方面部分孔位可作为附属构件的安装位,比如固定皮带压块、安装传感器支架等,无需额外在板件上焊接或钻孔,
提升构件的集成度。设计过程中需要重点关注几个尺寸公差:两端铰接孔的同轴度需要控制在0.05mm以内,否则安装后会出现传动板卡滞,张紧调节时出现别劲的情况,加速铰接销轴的磨损;中部各孔的位置度公差控制在0.1mm即可,因为这类孔主要承担减重与辅助安装功能,过高的公差要求会不必要地提升加工成本。板件的厚度选择需要匹配实际传动负载,常规轻工输送场景下采用6mm厚的Q235钢板铣削加工即可满足强度要求,如果是负载更大的重载传动场景,可以更换为45号钢调质处理,或者适当增加板厚至8mm,同时需要注意孔边的倒角处理,所有安装孔的两端都做0.5mm的45度倒角,去除加工毛刺,避免安装时割伤皮带或者划伤安装人员。实际安装时,
两端铰接孔分别穿入销轴与机架、张紧调节座连接,中部中心孔穿入调节螺杆,通过旋转调节螺母改变传动板的摆角,从而实现皮带张紧度的调整,调整到位后通过锁紧螺母固定位置,周边的多孔结构也可作为走线孔位,容纳传动模组附近的传感器线缆,让设备布线更加规整。这类构件的建模过程中,需要先绘制两端铰接孔的中心定位线,确定80mm的中心距基准,再依次绘制外侧轮廓的各段圆弧,确保圆弧之间相切衔接,没有拐点,之后再排布中部的各组孔位,注意孔与孔之间、孔与外轮廓之间的壁厚不小于3mm,避免加工或者受力时出现开裂,最后做拉伸凸台生成实体,再对所有锐边做倒钝处理,完成整体建模。需要注意的是,这类异形板件如果采用钣金冲压工艺批量生产,需要在轮廓的尖角处预留适当的工艺圆角,避免冲压时出现模具崩损,同时排样时尽量紧凑排布,减少板材废料,降低批量生产成本;如果是单件小批量生产,采用线切割或者数控铣加工即可,加工前需要对板材做校平处理,避免加工后板件出现翘曲,影响安装精度。
