多圆弧组合传动连接构件结构设计

　　这类多圆弧组合的连接构件，常应用在中小型传动设备的动力传递链路中，作为多轴系之间的中间连接载体，适配需要在紧凑安装空间内完成多组动力分流、转向传递的工况，常见于轻工机械、小型输送设备以及专用工装的传动单元内部，承担着固定轴系位置、衔接传动轮系、保障传动啮合精度的作用。从实际使用场景来看，这类构件往往安装在设备传动腔的内部安装基准面上，不需要外露承载，核心要求是各安装孔位的位置精度、轮廓与周边传动件的干涉规避，以及自身结构在长期交变载荷下的刚度稳定性。

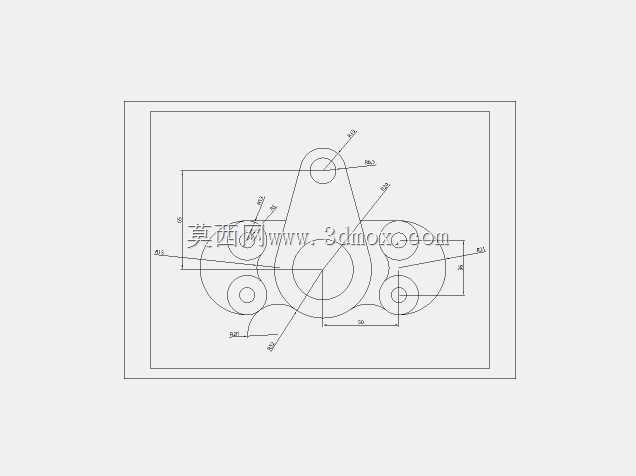

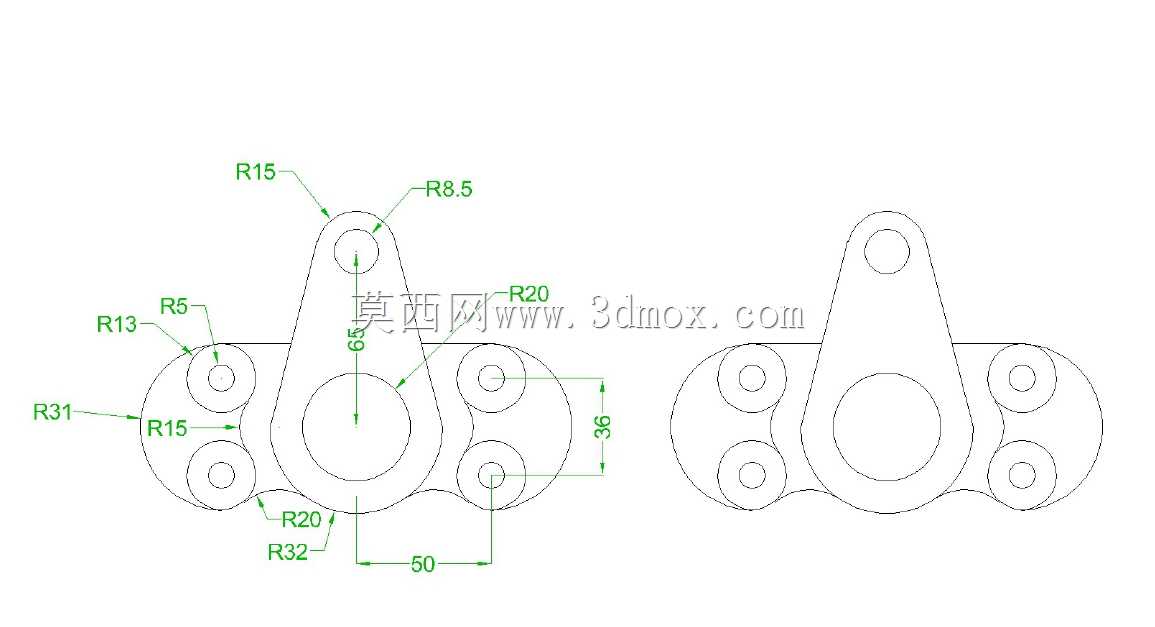

　　设计这类构件时，首先要梳理对接的所有传动部件的安装参数，包括各轴的中心距、轴径、传动件的回转半径，先确定核心基准孔的位置——也就是图中尺寸最大的中心圆孔，这个孔一般是作为整个构件的安装定位基准，要么穿装固定支撑轴，要么对接动力输入的主轴，所有其他孔位的尺寸链都要从这个基准孔出发进行标注，避免累积公差导致后续装配出现轴系卡滞、传动啮合间隙超标的问题。围绕基准孔分布的多个不同直径的圆孔，分别对应不同的传动副安装需求：直径偏小的孔一般用来安装支撑销轴，承载摆臂或者张紧轮的回转；直径中等的孔用来穿装紧固件，将整个构件固定在设备的基座安装面上，孔位周边的轮廓做圆弧过渡，一方面是为了减少应力集中，避免设备运行过程中振动导致的孔位边缘开裂，另一方面也是为了避让周边回转的齿轮、连杆等运动部件，预留足够的安全间隙，防止运行中出现刮碰磨损。

　　从外形轮廓来看，整个构件采用不规则的多圆弧拼接外形，没有多余的外伸凸台，就是为了在有限的安装空间内最大化压缩自身的体积，适配紧凑腔室的安装要求。设计过程中需要反复校核各圆弧段的曲率半径，确保轮廓边缘和相邻传动件的最小安全间隙控制在0.5mm到2mm之间，间隙过小容易在设备运行发热膨胀后出现刮擦，间隙过大则会浪费安装空间，不符合小型化设备的设计需求。各安装孔的边缘都做了轻微的倒角处理，既可以去除机加工产生的毛刺，也能在装配销轴、紧固件的时候起到导向作用，降低装配难度。

　　尺寸标注层面，所有孔位的中心距都采用直接标注的方式，不做链式尺寸标注，就是为了减少加工过程中的公差累积，保证各轴系的平行度符合传动要求。构件的厚度需要根据所承载的传动载荷计算确定，一般这类中小型传动连接件的厚度在8mm到15mm之间，材料多选用45号钢或者Q235钢，根据载荷大小选择是否做调质处理，表面做发黑或者镀锌防锈处理，适应传动腔内部可能存在的油污、潮湿环境。安装边界方面，构件的最外轮廓尺寸需要匹配安装腔的内部空间，固定孔的位置要和基座上的预装螺纹孔完全对齐，装配时先穿装定位销确定位置，再拧紧紧固件，避免安装错位导致的传动偏差。

　　实际应用中，这类构件的失效形式大多是孔位磨损、轮廓边缘应力开裂，所以在设计阶段就要对各承载孔的壁厚做强度校核，确保销轴传力过程中孔壁的压应力在材料许用范围内，圆弧过渡段的曲率半径不能过小，避免应力集中系数过高。同时要考虑加工工艺性，所有轮廓都采用圆弧和直线相切的形式，方便数控铣削或者线切割加工，减少不必要的复杂曲面，降低加工成本和加工周期，适配批量生产的需求。在三维建模过程中，需要先绘制二维草图，完全约束所有孔位和轮廓的尺寸，确认各部分没有干涉之后再拉伸生成实体，同时要预留加工余量，标注好形位公差要求，特别是基准孔和其他安装孔之间的位置度、平行度要求，为后续的加工制造提供准确的依据。
