双安装位三角圆弧连接法兰盘结构设计

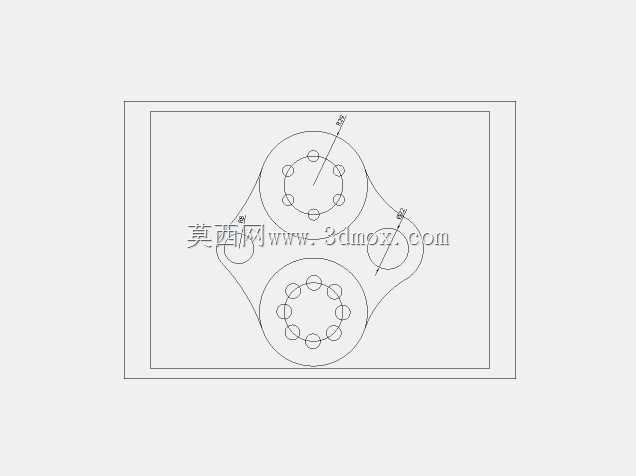

　　在流体管路布设、动力组件对接、工装夹具搭建的实际工程场景里，这类带双安装位的三角圆弧连接结构，往往承担着不同功能组件之间的定位衔接与载荷传递作用，区别于常规圆形法兰的整周螺栓布局，该结构采用三角切角的外轮廓设计，在保证连接强度的前提下，能大幅压缩安装所需的平面空间，适配安装边界局促、周边有其他构件干涉的装配场景。从结构功能来看，两个圆形安装位分别对应不同规格的对接组件，上方安装位内圈均匀分布6个小直径紧固孔，适合对接小尺寸的轴端盖、流体接头或者传感器安装座，下方安装位内圈均匀分布8个同规格紧固孔，可承载更大的对接载荷，适配泵体端盖、传动轴承座这类需要更高连接强度的组件，两个安装位之间通过平滑过渡的圆弧筋板连为一体，

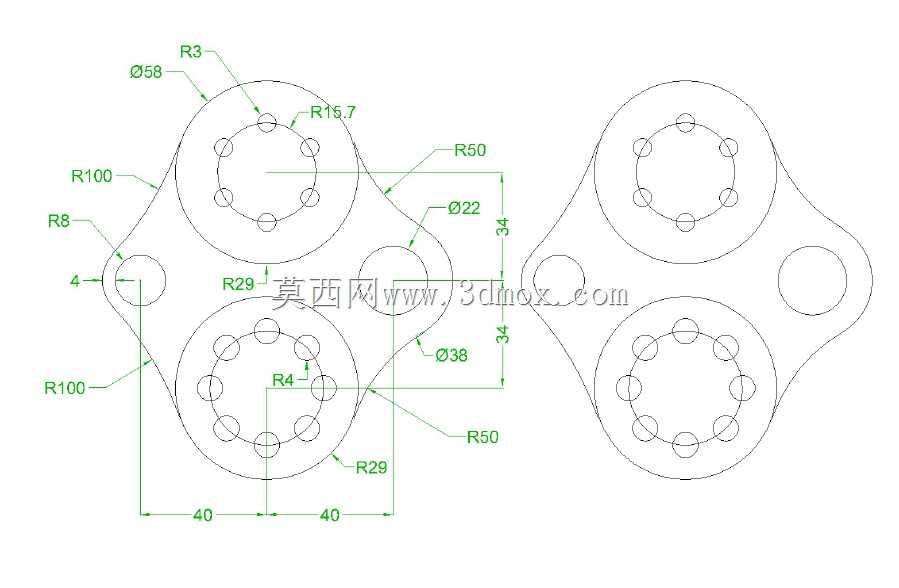

　　避免直角连接处的应力集中问题，在承受交变载荷或者振动工况时，能有效降低结构开裂的风险。设计过程中首先要确定两个安装位的中心距参数，这个尺寸直接决定了对接组件的相对位置精度，需要匹配所对接设备的接口间距公差，外轮廓的圆弧过渡半径需要结合安装空间的边界尺寸反复校核，既要保证轮廓不超出安装面的可用范围，也要让筋板的宽度满足抗弯强度要求，不能为了压缩尺寸过度削减筋板厚度，否则在螺栓预紧力作用下容易出现结构变形，导致对接面密封失效或者连接同轴度超差。紧固孔的排布需要严格遵循圆周均布的原则，孔位的角度公差需要控制在机械设计通用公差范围内，避免装配时螺栓无法顺利穿入，同时每个安装位的中心定位基准要统一，以整个结构的设计基准作为尺寸标注原点，

　　减少加工过程中的累计误差。实际装配时，该结构的三个切角平面可以作为安装定位的辅助基准，配合工装定位销能快速完成组件的对位，不需要额外制作复杂的定位夹具，在小批量设备组装或者现场管路改造场景下，能有效缩短装配调试的时间。结构的厚度尺寸需要根据所承受的最大载荷计算确定，若用于中低压流体管路连接，厚度满足密封面的抗压要求即可，若用于动力传动组件的连接，则需要适当增加厚度，提升整体的抗扭刚度，避免传动过程中结构产生微幅振动，影响对接组件的运行精度。外轮廓的圆弧过渡处没有尖锐棱角，在加工、搬运、装配过程中不会划伤操作人员或者周边的管线保护层，适配车间现场复杂的作业环境，两个安装位的中心连线方向可以根据实际安装需求调整角度，

　　不需要拘泥于固定的竖直排布，能灵活适配不同走向的管路或者轴系对接需求。这类结构在小型液压站阀组连接、桌面型自动化设备的动力头安装、小型输送线的驱动端对接场景中都有广泛的应用空间，相比整圆形的双孔连接法兰，其材料利用率更高，加工时的切削余量更少，能在满足使用性能的前提下降低构件的加工成本，同时三角轮廓的三个边角位置可以预留辅助安装孔，用于固定走线槽、传感器支架这类附属配件，不需要额外在对接设备上打孔，减少对原有设备结构的破坏。建模过程中需要重点关注圆弧过渡面与安装位外圆的相切关系，保证曲面连接顺滑无拐点，避免加工时出现刀具接痕，影响结构的外观和应力分布，紧固孔的沉头深度需要匹配所用螺栓的头部尺寸，保证螺栓安装后不高出结构表面，避免和周边运动构件产生干涉。
