多圆弧轮廓异形机械限位结构件

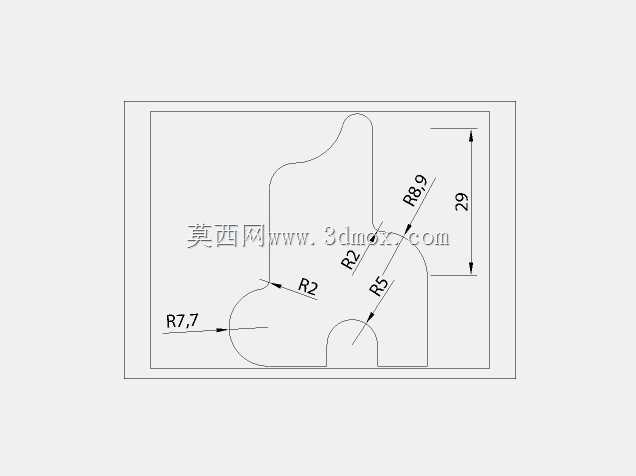

　　该异形轮廓结构件的设计核心围绕小空间内的多曲面限位适配需求展开，从实际应用场景来看，这类零件常出现在轻工自动化设备的工位挡停机构、小型工装夹具的定位靠模、以及手动工具的异形握持支撑部位，不需要承受大吨位冲击载荷，但对轮廓贴合度、相邻部件运动避让的精度要求较高。从尺寸标注逻辑能看出，设计阶段优先锁定了零件总高度29mm的安装边界，这一尺寸直接对应安装工位的垂直预留空间，避免装配后与上方运动部件发生干涉，所有圆弧特征的尺寸设定都围绕这一总高度边界做排布，没有出现超出边界的特征延伸。

　　具体到圆弧特征的设计思路，R7.7的外凸圆弧位于零件左下侧，这个位置是零件与相邻摆动部件最先接触的部位，采用大半径圆弧过渡一方面是为了降低接触应力集中，避免长期反复接触后出现棱角磨损导致的定位偏移，另一方面圆弧面的导向作用能让摆动部件在接触时顺滑滑入定位位置，不会出现硬卡滞的问题。两处R2的小圆弧分别设置在左下圆弧与中部直段的衔接处、以及中部内凹轮廓的转角位置，小圆弧的作用是消除加工时的清角难题，常规铣削加工时刀具本身存在圆角，直接设计尖角会导致加工后实际轮廓与设计值出现偏差，用R2过渡既符合加工工艺性，也能减少热处理环节的应力集中点，降低零件淬火后出现开裂的概率。

　　R5与R8.9的圆弧构成了零件右上侧的主要工作轮廓，其中R5的内凹圆弧是核心的定位贴合面，对应相邻部件上直径10mm的圆柱销定位特征，圆弧半径的公差设定会控制在h7级别，保证与圆柱销的配合间隙在0.01-0.03mm之间，既不会因为间隙过大导致定位晃动，也不会因为过盈导致装配拆卸困难。R8.9的外凸圆弧则是运动避让轮廓，对应相邻摆杆的运动轨迹半径，设计时特意将该圆弧的圆心与摆杆回转中心做了同轴度校验，保证摆杆在30度摆动行程内，与该零件的最小间隙保持在0.5mm以上，既不会发生运动干涉，也不会因为间隙过大浪费安装空间。零件底部的半圆凹槽是安装定位槽，对应安装基板上的M4圆柱定位销，凹槽半径与定位销半径匹配，装配时可以快速卡入定位，不需要反复调整位置，配合侧边的两个安装孔就能完成零件的固定，安装孔的位置特意避开了内部应力传递路径，不会因为螺栓锁紧力导致零件轮廓出现变形。

　　从实际使用的角度看，这类异形轮廓件不需要做复杂的受力校核，重点在于轮廓的加工精度与安装基准的统一性，建模时所有圆弧特征都采用全约束草图绘制，没有开放轮廓或多余线段，导入CAM软件后可以直接生成铣削路径，不需要额外做草图修复。零件的厚度方向可以根据实际安装需求做参数化调整，不需要改动平面轮廓尺寸，就能适配不同负载等级的工位需求，比如轻载工位用3mm厚度的冷轧钢板冲压加工即可，重载接触工位可以用8mm厚度的45号钢铣削后做淬火处理，表面硬度达到HRC40-45就能满足长期耐磨使用需求。在装配调试环节，该零件的安装基准面选在底部直边，与安装基板的贴合面平面度要求控制在0.02mm以内，避免安装倾斜导致轮廓位置偏移，影响限位或定位精度。日常维护时只需要定期检查圆弧贴合面的磨损量，当磨损量超过0.1mm时及时更换即可，不需要做复杂的保养维护，整体结构简单可靠，加工成本低，适配多种小空间限位定位的应用场景。
