带多孔安装座的弧形传动限位构件结构

　　在轻工包装、电子元器件装配类自动化生产线的间歇送料工位，这类带多孔安装座的弧形限位构件是保障工位节拍稳定的核心小件，很多初次接触非标设备设计的工程师容易忽略这类小件的结构细节，往往在设备调试阶段出现卡滞、定位偏移的问题，反倒拖慢了整线的验收进度。从实际落地的项目经验来看，这类构件的核心作用是为做圆弧轨迹摆动的执行端提供硬限位与运动导向，常见的应用场景包括小型零件分拣工位的摆臂限位、标签供料机构的料带张紧摆动导向、小型冲压设备的送料摆杆行程约束，相比直线路径的限位块，弧形结构能够完全匹配摆动件的运动轨迹，不会出现运动过程中的干涉剐蹭，也能避免直线限位带来的接触应力集中问题。

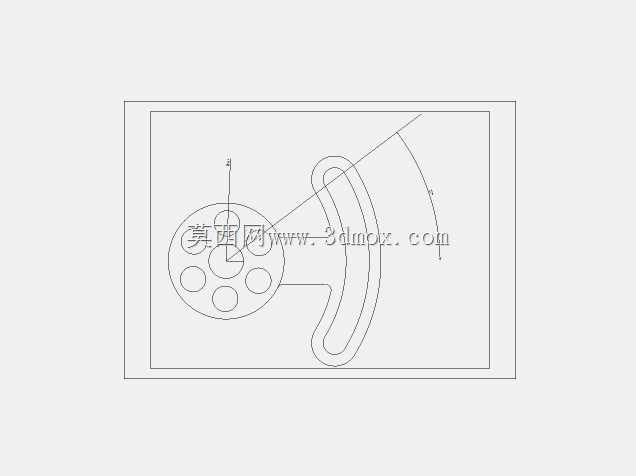

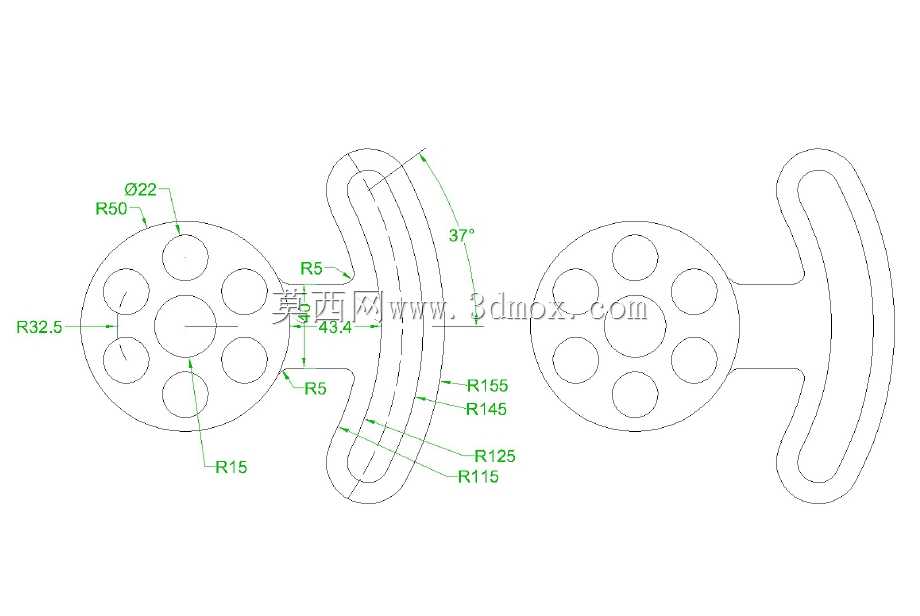

　　设计这类构件的时候，首先要匹配执行端的摆动半径，图中弧形段的曲率半径需要和摆臂的回转中心到接触点的距离完全一致，加工时的轮廓度公差需要控制在0.05mm以内，不然摆动过程中会出现局部间隙过大或者卡滞的情况。左侧的多孔安装座是整个构件的固定基准，五个均匀分布的安装孔采用沉孔设计，安装时可以将内六角螺丝的头部完全埋入座体内部，不会突出表面干涉摆臂的运动，安装孔的位置度公差需要控制在0.03mm以内，保证构件安装到设备基板上之后，弧形段的中心和摆臂的回转中心完全重合，不会出现偏心带来的运动卡滞。

　　从安装边界来看，这类构件的整体厚度通常根据工位的负载来选择，轻载的电子类装配工位一般选用6-8mm厚的45号钢或者6061铝合金加工，重载的冲压送料工位则需要选用10-12mm厚的45号钢做表面淬火处理，提升接触表面的耐磨性能。安装座的平面需要和设备安装基板完全贴合，安装时需要先打表找正弧形段的中心位置，再逐一拧紧安装螺丝，避免安装应力带来的构件变形。弧形段的两个端点位置分别对应摆臂的两个极限工作位置，端点处需要做R1的圆角过渡，避免摆臂接触到端点时出现硬碰撞带来的噪音和构件损伤，部分需要缓冲的工位还可以在端点位置镶嵌聚氨酯缓冲垫，进一步降低碰撞冲击。

　　实际建模过程中，需要先确定摆臂的回转中心坐标，再根据摆臂的行程角度绘制弧形段的轮廓，行程角度通常根据工位的实际动作需求设定，常见的小行程工位一般在30度到60度之间，大行程的分拣工位可以做到90度以上。安装座的轮廓需要根据安装空间的大小调整，在保证安装孔强度的前提下尽可能缩小座体的整体尺寸，避免和周边的其他机构出现干涉，五个安装孔的排布需要避开设备基板下方的走线或者气路通道，安装螺丝的长度需要根据基板厚度选择，保证螺丝拧紧后不会突出基板背面影响其他组件安装。

　　这类构件虽然结构简单，但是在设备运行过程中属于高频接触的易损件，设计时需要考虑后期的维护更换便利性，安装孔的位置尽量设计成对称结构，后期更换时不需要重新打表找正，直接替换即可。弧形段的工作表面粗糙度需要达到Ra1.6以下，降低和摆臂接触时的摩擦阻力，长期运行的工位还可以在弧形表面镀硬铬处理，提升表面硬度和耐磨性能，延长构件的使用寿命。在装配调试阶段，需要手动摆动摆臂全程测试，检查整个弧形行程内是否存在卡滞点，确认间隙均匀后再锁紧固定螺丝，接入动力源进行空载试运行，试运行过程中观察构件的固定情况，避免运行过程中螺丝松动带来的位置偏移。
