镂空螺旋管状结构练习构件

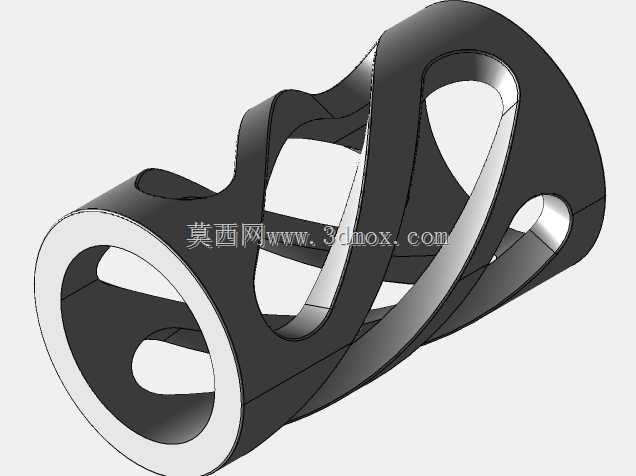

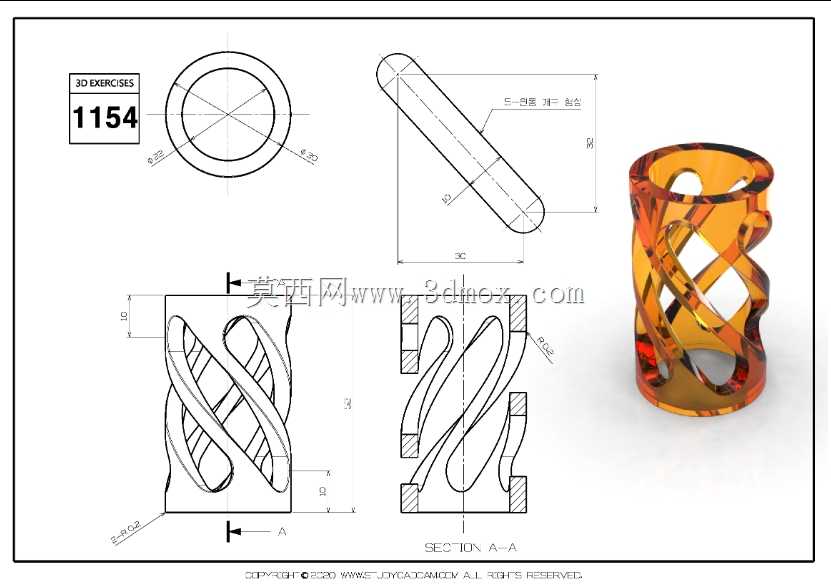

　　该镂空螺旋管状构件属于典型的结构设计练习类零件，整体以等径圆管为基础基体，通过连续螺旋切削形成通透的镂空支撑结构，这类结构在实际工程场景中常被用于流体介质的导流缓冲段、轻质装饰承重套、特种设备的散热导流罩等场景，在需要兼顾结构减重、介质流通、外观装饰三重需求的工况下具备较高的适配性。从结构设计逻辑来看，该构件的核心设计思路是在保证管状基体整体径向、轴向结构强度的前提下，最大化去除非受力区域的材料，通过连续螺旋走向的筋条形成闭环受力路径，既避免了传统直向镂空结构容易出现的应力集中断裂问题，又能让流体或气流顺着螺旋筋条的走向形成旋流，提升介质通过时的混合或散热效率。从图纸标注的尺寸边界来看，构件整体为等外径圆柱结构，

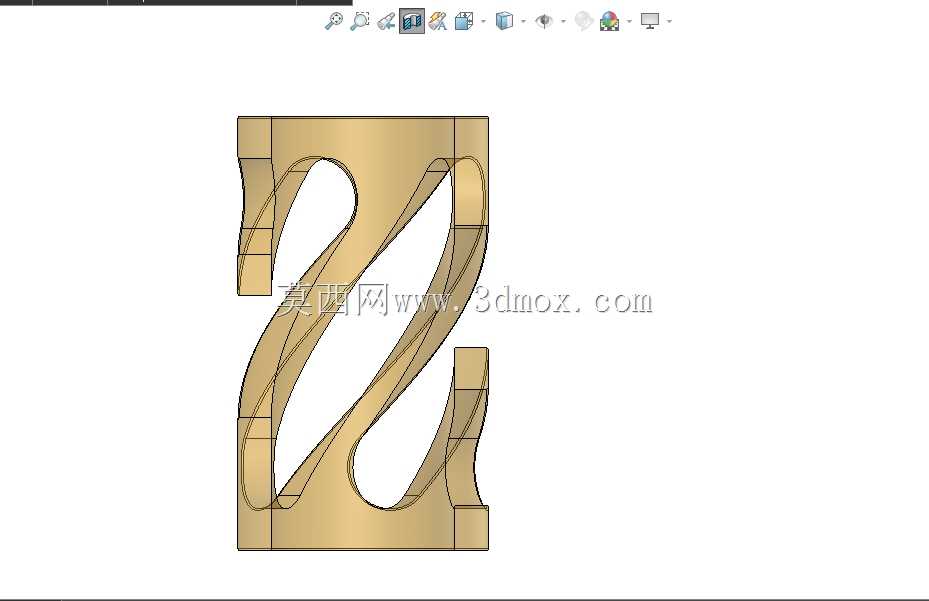

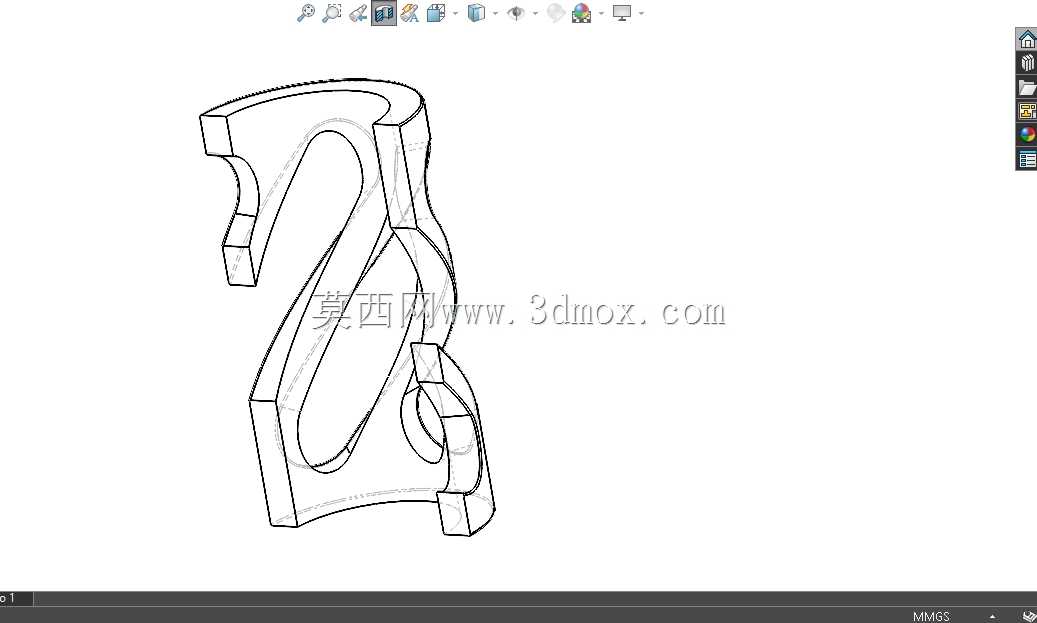

　　轴向长度与外径的比例约为3:1，两端保留完整的环形定位端面，端面厚度均匀，可直接与同管径的标准管件进行对接安装，安装时可采用端面粘接、过盈配合或者外周卡箍固定的方式，不需要额外设计定制连接结构，适配常规的管路安装标准。螺旋筋条的截面为等宽矩形结构，筋条宽度约为管壁厚度的1.2倍，螺旋升角保持恒定，所有镂空区域的边缘均做了等半径圆角过渡，避免切削加工或者3D打印成型时出现边缘应力开裂的问题，同时也能减少流体通过时的阻力，降低紊流产生的概率。从截面剖视图可以看出，构件的内壁保持完整的圆柱面，没有因为外部镂空加工破坏内壁的圆度，这一设计保证了构件作为管路部件使用时，内部介质流动不会出现卡顿或者泄漏的问题，

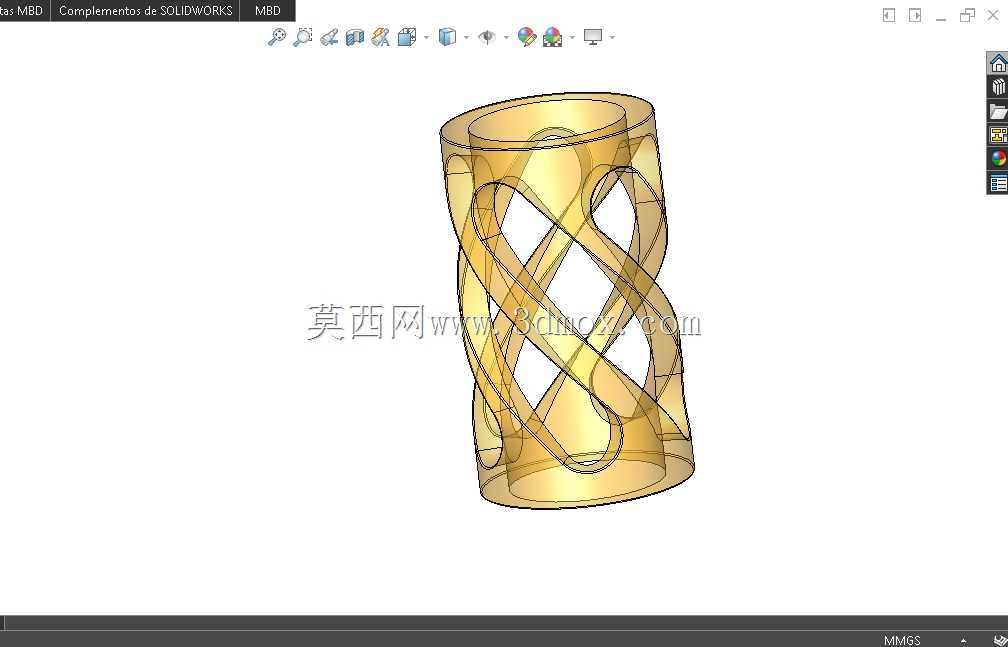

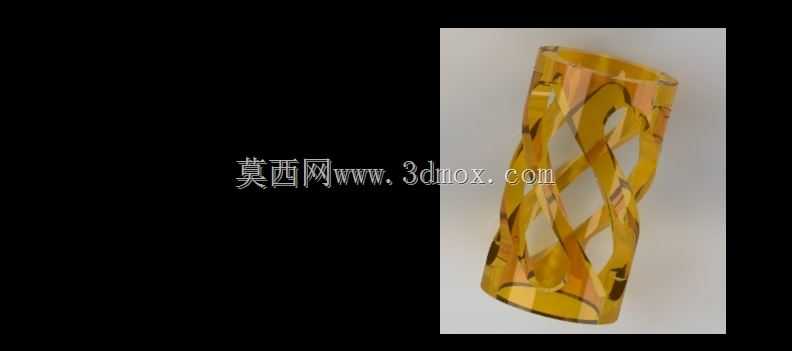

　　外部的螺旋镂空筋条从两端端面处开始连续延伸，在中间区域形成交叉的网状支撑，整体受力均匀，径向承压能力相比同壁厚的实心圆管仅下降15%左右，但整体重量可降低40%以上，材料利用率大幅提升。在实际建模过程中，这类结构需要先绘制基础的圆管基体，再通过螺旋线扫描生成切除轮廓，采用阵列或者布尔运算的方式完成镂空切削，最后对所有锐边进行圆角处理，建模时需要特别注意螺旋筋条的连续性，避免出现筋条断裂或者壁厚不均的问题，同时要保证两端定位端面的平面度，满足后续安装的基准要求。这类结构除了工业管路场景外，也可经过表面处理后用于文创装饰、灯具外罩、创意摆件等民用场景，通过调整螺旋升角、筋条宽度、镂空比例，可以适配不同的承重、流通、外观需求，

　　具备较强的结构拓展性。在加工制造层面，该构件既可以采用金属3D打印直接成型，也可以通过五轴加工中心对实心棒料进行切削加工，小批量生产时还可以采用失蜡铸造的方式进行批量制作，不同加工方式下都需要注意控制螺旋筋条的变形量，保证最终成品的尺寸精度满足装配要求。
