多接口异形腔体流体转接构件

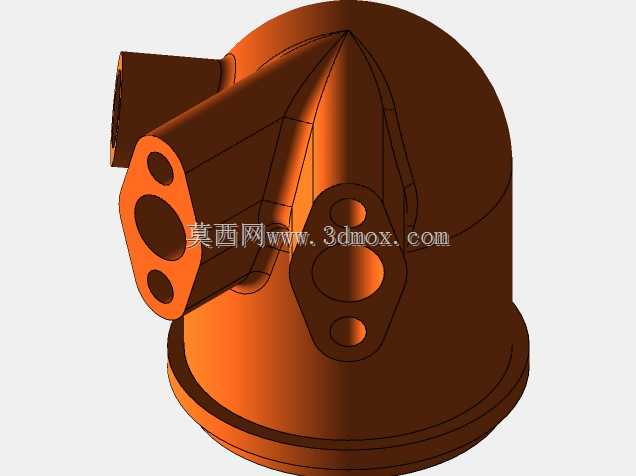

　　该构件属于流体管路系统中的核心转接类部件，主要应用在中小型动力单元的流体介质输送回路中，可同时实现三路不同通径管路的汇流、分流与流向切换功能，适配液压、润滑、低压燃油输送等多个工业场景，在小型内燃机润滑回路、移动式液压站分支管路、试验台流体分配单元中都能见到同类结构的应用。从结构设计逻辑来看，主体采用下部圆柱腔体作为主流道容腔，上部做弧形收束的流线型过渡，避免介质在腔体内形成流动死区，降低局部压损与紊流带来的振动噪音；三个侧向伸出的接口分别匹配不同通径的管路连接需求，其中大口径接口作为主介质进出通道，两个小口径接口作为分支回路的取油、测压或者旁通回路连接端，每个接口端面都设计了同轴密封槽结构，安装时可搭配O型密封圈实现端面静密封，

　　避免介质渗漏。安装定位结构设置在腔体侧方的菱形法兰凸台上，凸台上预留两个对称的安装通孔，可通过螺栓直接固定在相邻的阀块或者设备壳体壁面上，安装时需保证法兰结合面的平面度公差不超过0.05mm，避免密封失效；下部圆柱腔体的外圆面可作为装配定位基准，与安装基座的内孔配合时采用H7/h6的间隙配合公差，既保证装配便利性，也能限制构件工作时的径向窜动。设计过程中对腔体壁厚做了等强度优化，主体壁厚保持均匀一致，在接口与腔体的连接位置做了圆角过渡处理，避免应力集中导致的受压开裂，可承受最高1.6MPa的工作压力，满足常规低压流体输送的强度要求；内部流道做了圆弧顺滑过渡，没有直角突变结构，可减少介质流动时的阻力，同时降低杂质在腔体内壁沉积的概率，

　　延长回路的维护周期。从安装边界来看，构件整体的最大外轮廓尺寸需匹配安装位的预留空间，侧向接口的伸出长度经过核算，保证外接管路安装时不会与周边其他零部件产生干涉，每个接口的中心高都做了公差约束，可直接与标准化管路接头对接，不需要额外加工转接垫块；上部的弧形收束结构除了优化流道性能外，也可作为安装时的吊装受力点，方便车间装配时的搬运与对位。这类多通转接构件在流体系统中往往承担着管路布局优化的作用，相比采用多个标准三通、弯头拼接的管路方案，一体化的腔体结构可减少70%以上的管路连接点，大幅降低系统的渗漏风险，同时缩短管路总长度，让整个流体回路的布局更加紧凑，尤其适合安装空间受限的移动式设备、小型集成化动力单元使用。建模过程中对所有密封面、

　　安装孔的位置度都做了参数化约束，修改接口通径、安装孔距时可直接驱动模型更新，能够快速适配不同参数的管路系统设计需求，结构细节上充分考虑了铸造加工的工艺性，所有外壁拔模斜度统一设置为1.5度，内壁过渡圆角不小于R3，适合采用砂型铸造或者压铸工艺批量生产，后续仅需要对密封端面、安装孔做少量机加工即可达到使用精度要求，加工成本较低，适合批量配套使用。
