开放式悬挂支撑铰接固定座结构

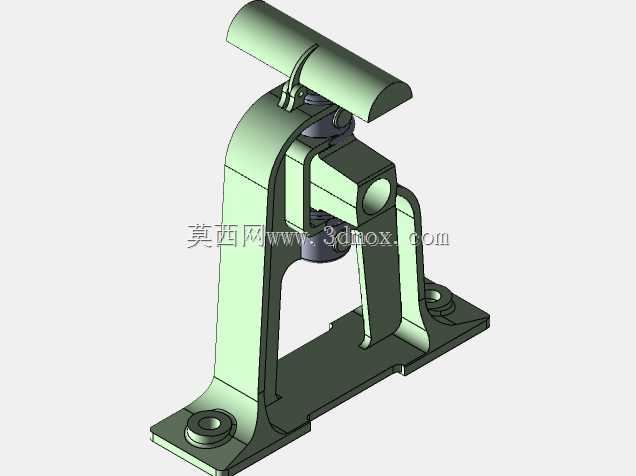

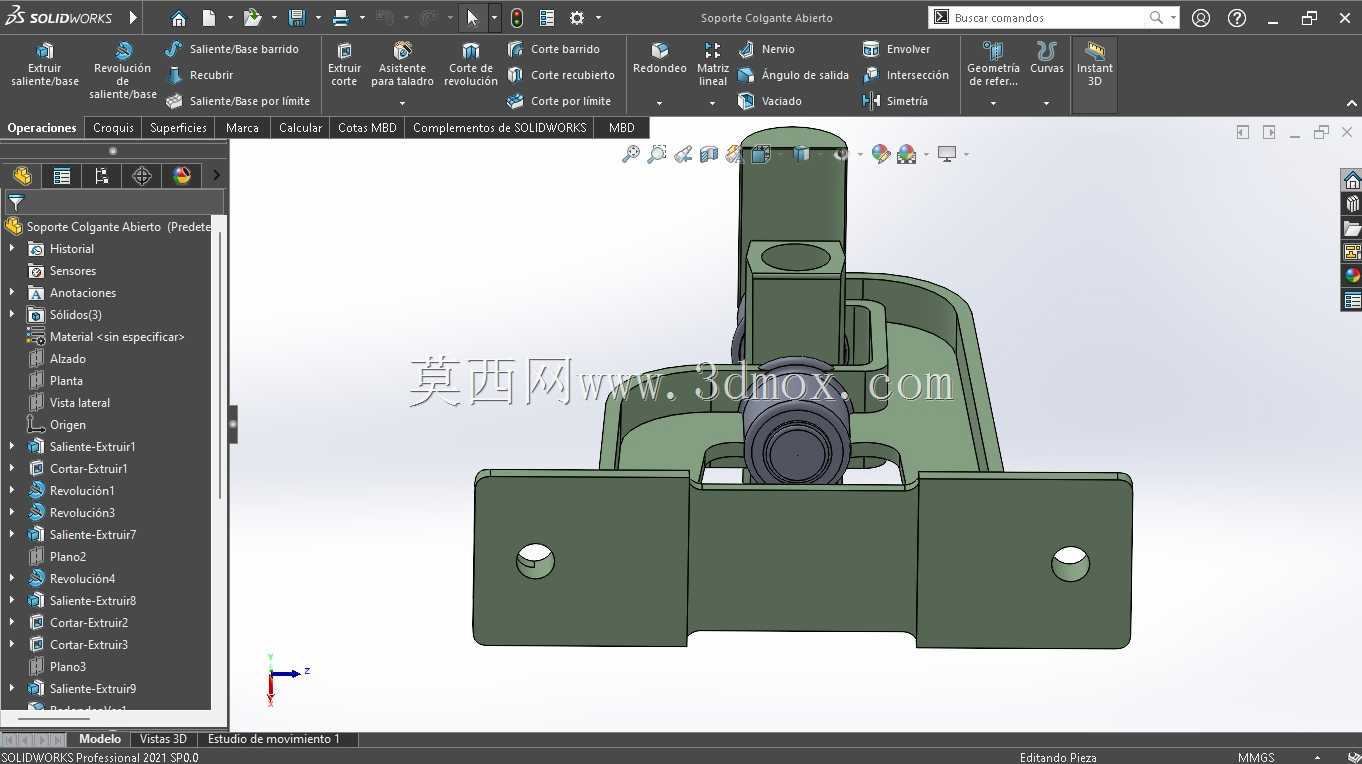

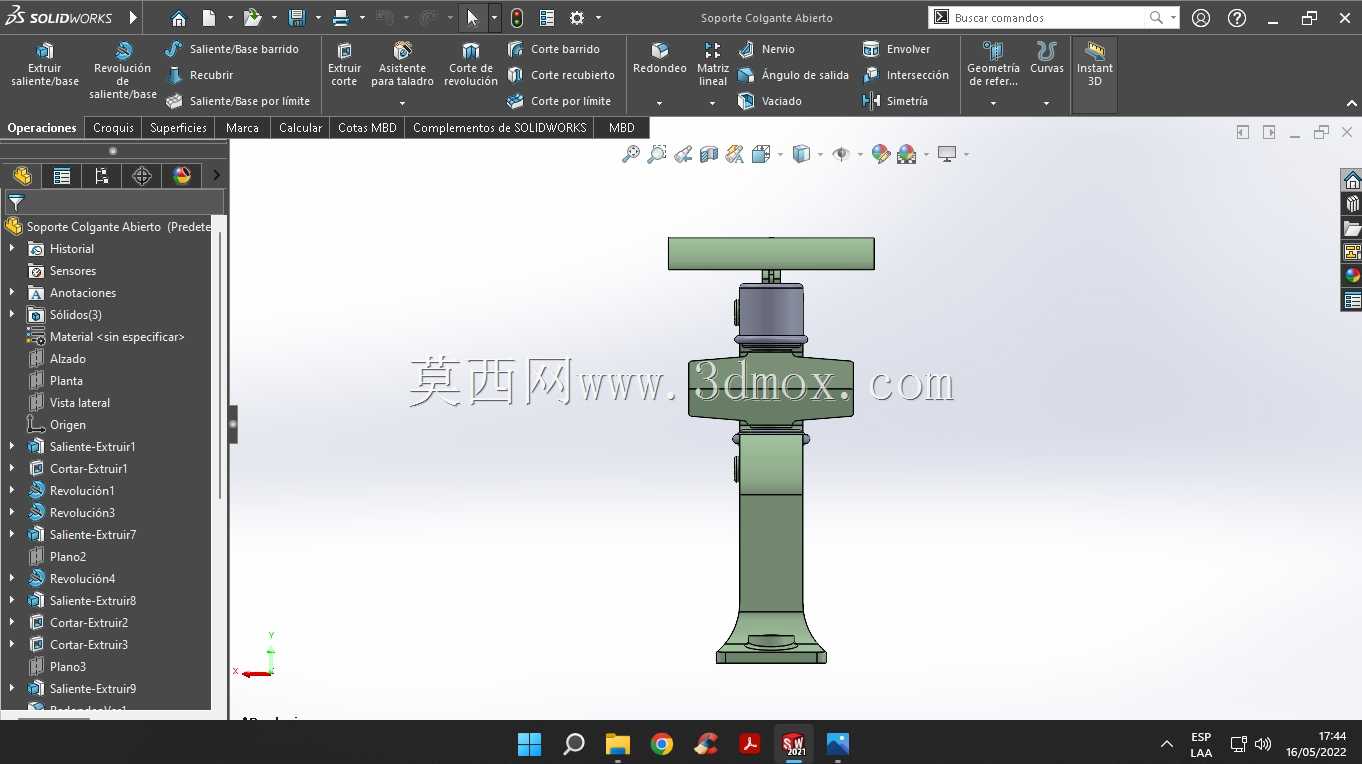

　　这类开放式悬挂支撑结构，常应用在需要实现摆动补偿的管线吊挂、小型设备侧挂安装场景，比如车间压缩空气管路的沿墙吊挂点位、轻型输送线的侧边辅助支撑、户外小型设备的壁挂铰接固定位，核心作用是在提供稳定承重支撑的同时，允许被支撑部件沿铰接轴产生小角度的摆动偏移，抵消设备运行振动、管线热胀冷缩或者安装面公差带来的附加应力，避免刚性连接位置出现应力集中断裂的问题。从结构功能来看，整个构件分为底部安装基座、双侧支撑立板、顶部铰接夹持座三个核心部分，底部的安装基座做了加宽的法兰边设计，两个安装沉孔对称分布在基座两端，安装时可以通过螺栓直接固定在墙面、设备机架或者预埋的安装板上，沉孔的设计能够让螺栓头完全沉入基座平面内，

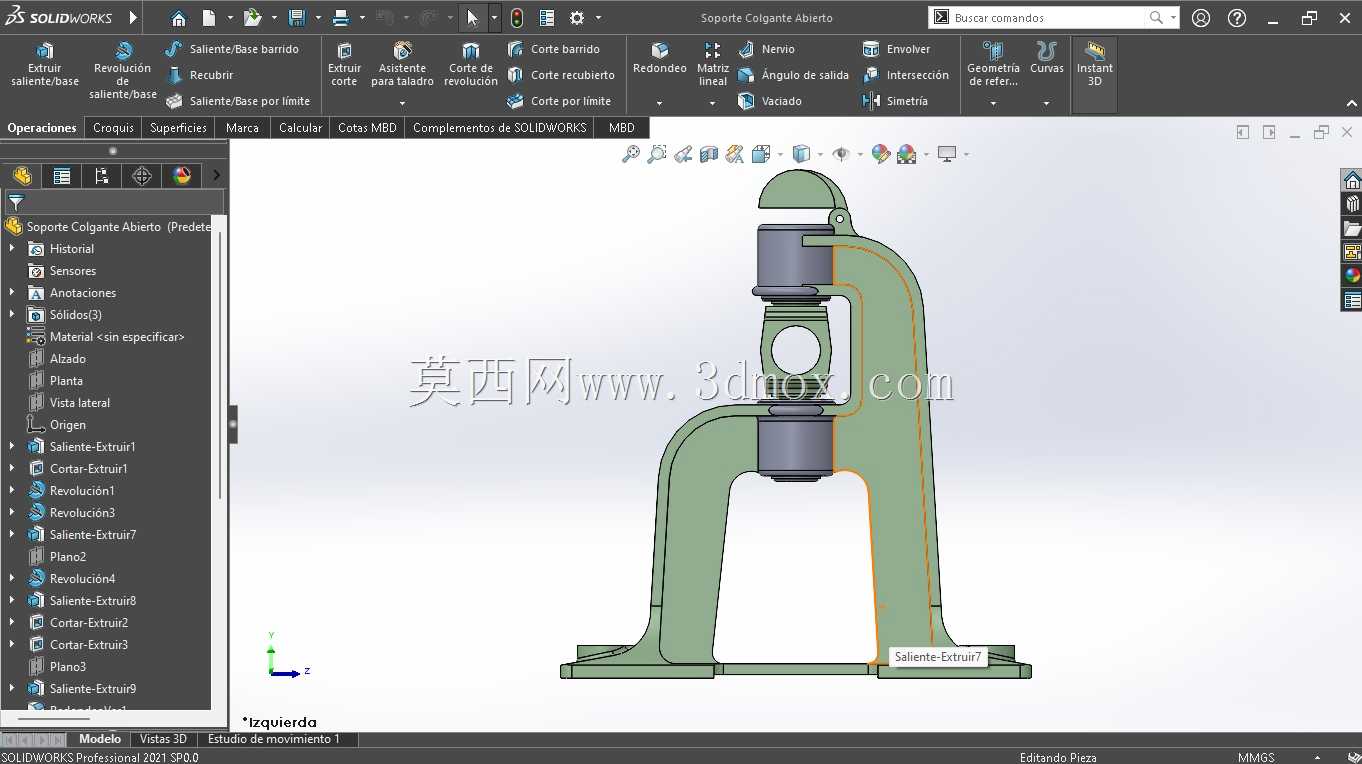

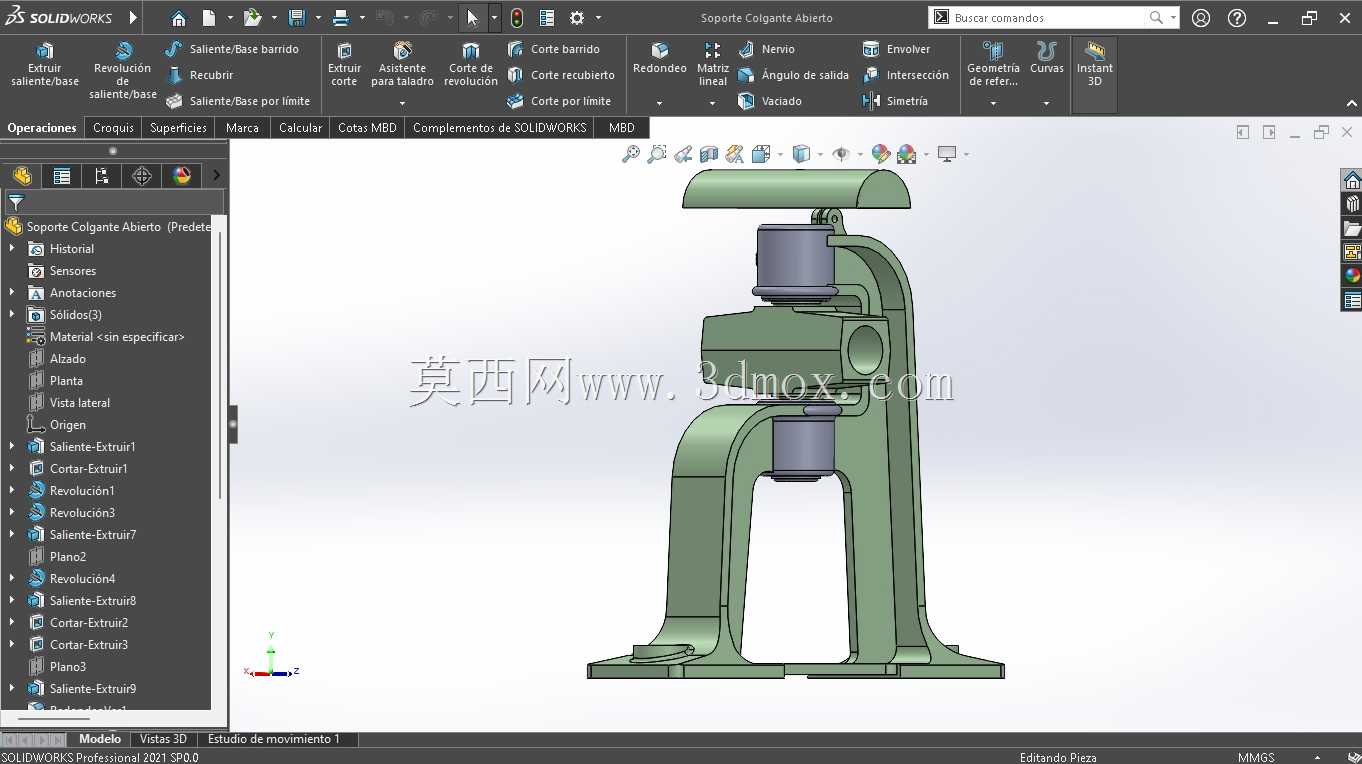

　　不会出现凸起干涉被支撑部件的情况，基座底面做了铣平处理，保证安装时和安装面完全贴合，不会出现安装翘曲导致的受力不均。双侧的支撑立板采用了变截面的圆弧过渡设计，从基座位置向上逐步收窄到铰接轴位置，这种设计既能够在承重方向保证足够的抗弯强度，又能尽可能减少整体的材料用量，降低构件自重，立板的内侧做了限位凸台，用来限制顶部铰接座的摆动角度，避免摆动幅度过大导致被支撑部件脱落或者碰撞周边构件，立板和基座、立板和顶部轴座的连接位置都做了圆角过渡，消除机加工和铸造过程中的应力集中点，提升构件的抗疲劳强度，在长期受交变载荷的场景下也不容易出现开裂问题。顶部的开放式铰接夹持座采用了半开式的抱箍结构，

　　不需要完全拆卸螺栓就可以直接把被支撑的圆杆类部件卡入安装位，相比封闭式的轴套结构，现场安装和后期维护的效率更高，夹持座和下方的铰接轴配合位置做了自润滑的衬套安装位，可以镶嵌铜基石墨衬套，在长期摆动的工况下不需要频繁加注润滑脂也能保持顺畅的转动，减少维护工作量。设计这类构件的时候，首先要明确被支撑部件的重量和摆动频率，以此来计算立板的截面厚度和铰接轴的直径，避免承重不足出现变形，其次要考虑现场的安装空间，底部安装孔的孔距要匹配常用的安装型材孔距或者墙面膨胀螺栓的常规间距，降低现场安装的打孔难度，顶部夹持座的开口尺寸要适配常用的圆管、圆杆外径规格，保证通用互换性。安装边界方面，这类支撑座的底部安装面需要保证至少80%以上的贴合面积，

　　如果安装在不平整的墙面或者机架上，需要加调整垫片垫实，避免螺栓拧紧后基座出现内应力，铰接轴的轴向要和被支撑部件的摆动方向垂直，否则会出现转动卡滞的问题，顶部夹持座抱紧被支撑部件的时候，螺栓的拧紧力矩要控制在合理范围，既要保证抱紧力足够不会出现滑移，又不能力矩过大导致夹持座出现塑性变形。在实际使用场景中，这类开放式悬挂支撑相比传统的刚性吊码，能够适应更大的安装公差，哪怕现场安装时被支撑部件的位置有少量偏移，也可以通过铰接座的小角度转动来补偿，不需要重新调整安装点位，在有振动的设备旁使用时，铰接位置的微小转动还能吸收部分振动能量，减少振动传递到安装基座上的力，降低连接螺栓松动的概率。结构的细节设计上，所有的外露棱边都做了倒角处理，避免安装维护时划伤操作人员，铰接位置的间隙控制在0.1到0.2毫米之间，既不会因为间隙过大出现晃动，也不会因为间隙过小导致热胀冷缩时出现卡滞，整体的表面处理可以根据使用场景选择喷塑、镀锌或者喷漆，在潮湿或者有腐蚀的环境下使用时，还可以更换不锈钢材质来提升耐腐蚀性。
