三孔连接固定异形金属垫片结构设计

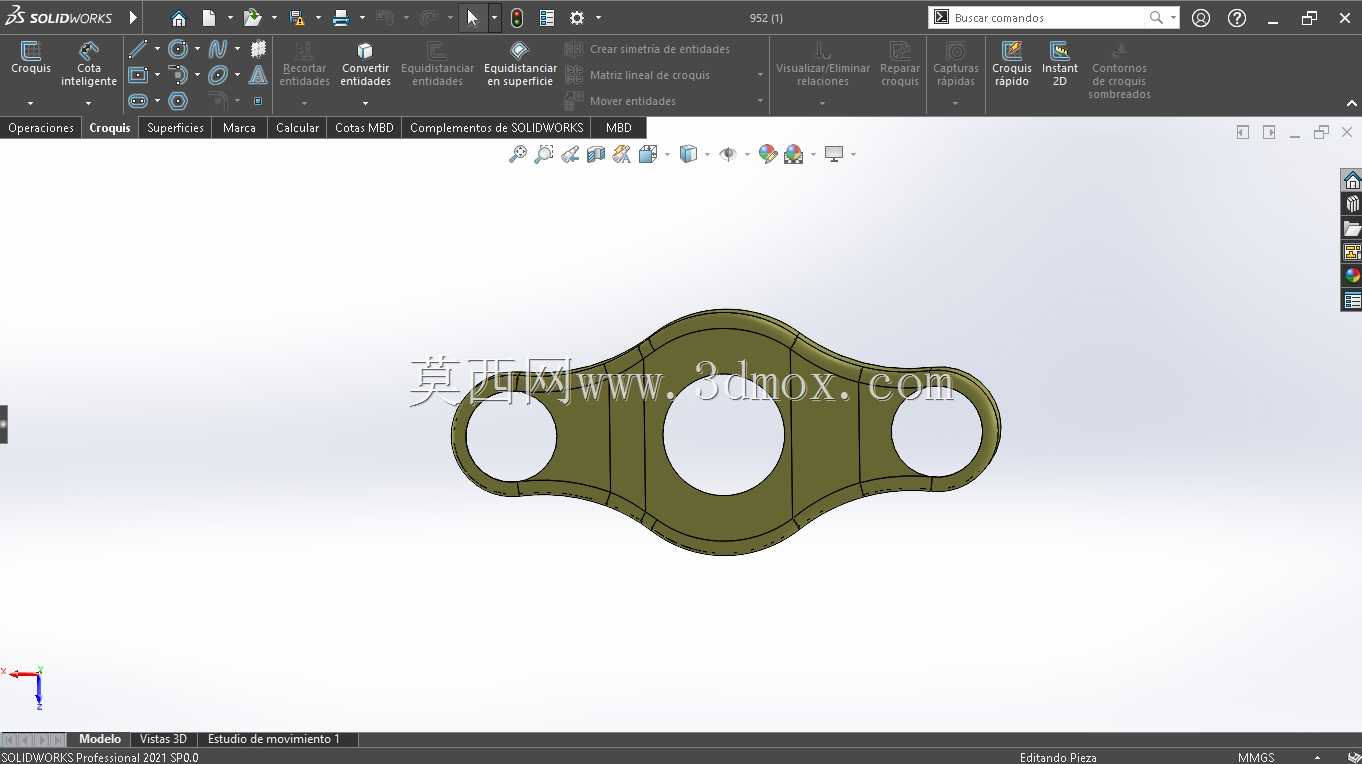

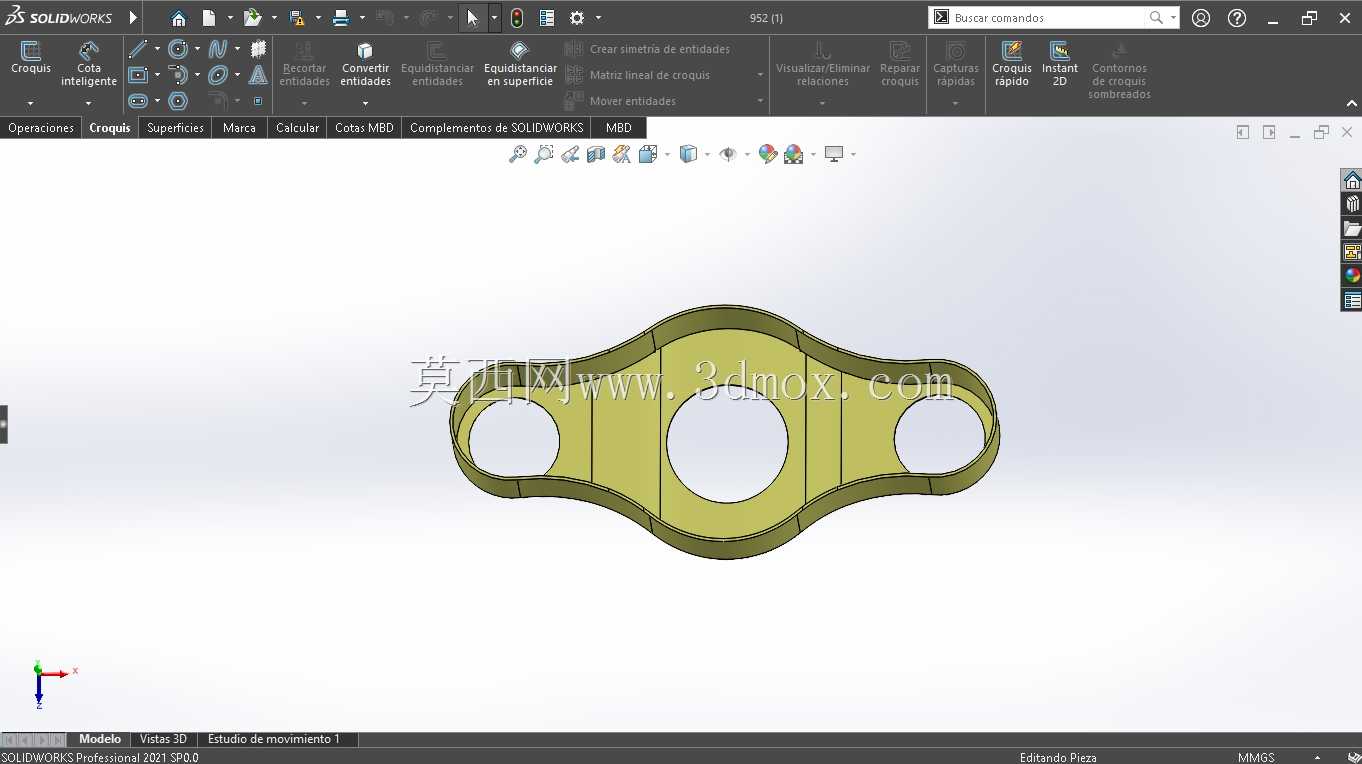

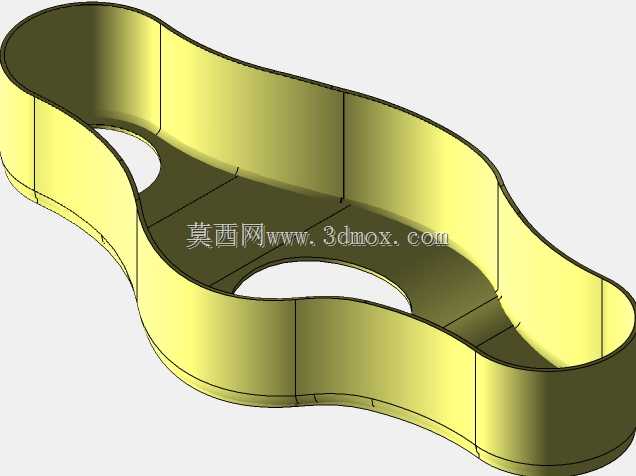

　　在各类轻载传动、机架连接、管线固定的装配场景中，这类三孔异形连接垫片的使用频率远高于标准圆形平垫，它的核心作用是分散三个连接点位的螺栓压紧应力，避免被连接件表面因局部压强过大出现压溃、形变，同时适配非等距分布的安装孔位，弥补基础安装面的平面度误差。从结构上看，该零件整体采用对称式异形轮廓设计，中间位置设置大尺寸通孔，两侧对称分布两个尺寸一致的小通孔，三个孔的中心连线并非处于同一直线，而是顺着零件外轮廓的弧形走向排布，这种排布方式刚好匹配对应安装基座上的三个固定点位，安装时无需额外调整角度，三个螺栓可同步穿入孔位完成预紧。零件的截面采用等厚设计，整体厚度均匀，边缘做了小圆弧过渡处理，没有尖锐的直角棱边，既可以减少安装过程中对操作人员的划伤风险，也能避免应力集中导致的零件断裂问题。

　　设计这类零件时，首先要确认的是三个安装孔的中心距参数，这是决定零件能否顺利装配的核心边界，中间大孔的孔径要匹配对应位置穿过的轴类或者大规格螺栓的外径，预留0.2-0.5mm的装配间隙，避免孔壁与连接件发生运动干涉；两侧的小孔孔径则要适配对应规格的紧固螺栓，间隙控制在0.1-0.3mm即可，间隙过大会导致安装后零件出现窜动，间隙过小则会提升装配难度，甚至在螺栓穿入时刮伤孔壁产生金属碎屑。零件的外轮廓设计没有采用多余的冗余结构，顺着三个孔的外沿做弧形收边，在保证三个孔周边有足够压紧接触面积的前提下，尽可能缩小零件的整体外形尺寸，既可以减少原材料的消耗，也能避免零件外轮廓与周边其他装配部件发生位置冲突。

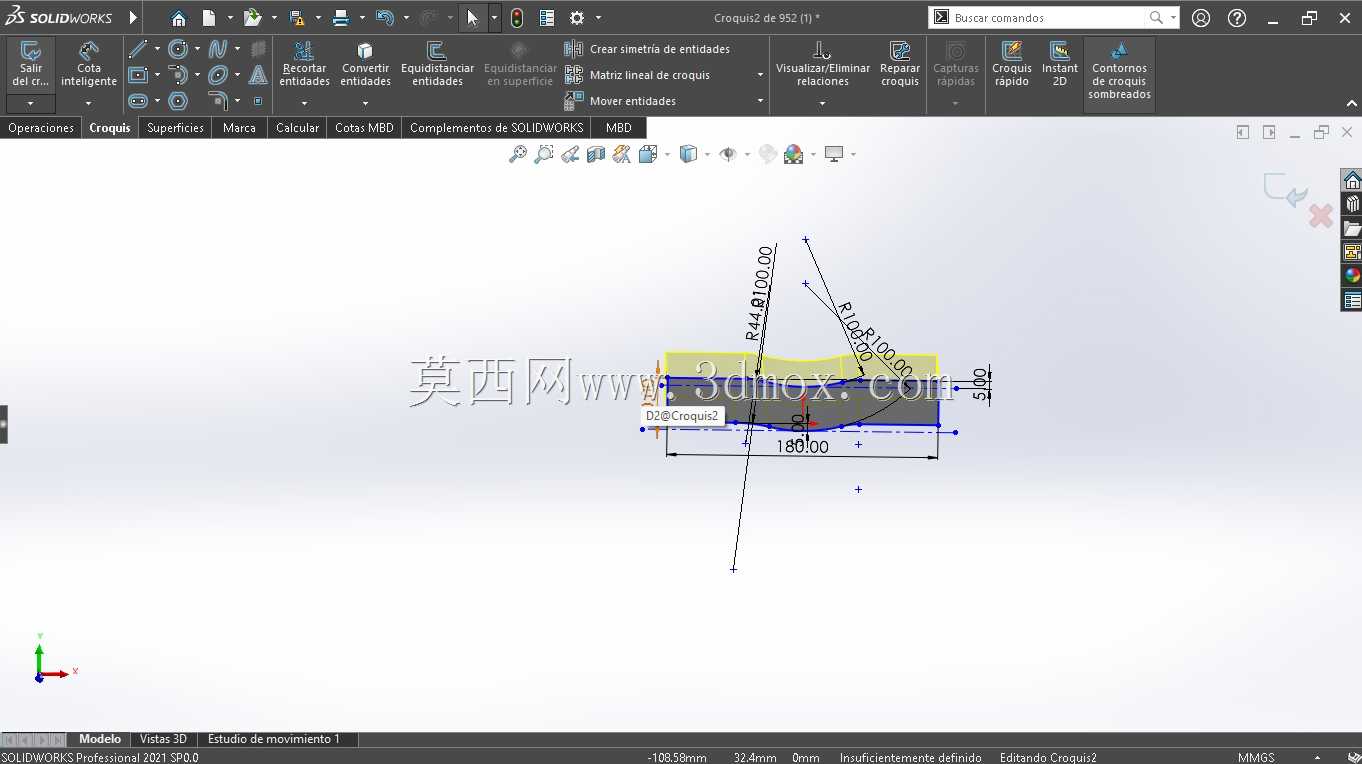

　　从实际使用场景来看，这类垫片常应用在小型内燃机的外围附件固定、自行车架的连接点位加固、小型自动化设备的机架层板连接、民用管线的支架固定等位置，它不需要承受大吨位的冲击载荷，主要承担静态压紧、应力分散、安装位适配的作用。零件的安装面整体做了平面度处理，两个大面的平面度公差控制在0.1mm以内，确保螺栓压紧后，零件与被连接件的表面可以完全贴合，不会出现局部翘曲导致的压紧力不足问题。在建模过程中，优先绘制三个孔的中心位置草图，确定孔位的坐标基准后，再绘制外轮廓的闭合曲线，通过拉伸凸台命令生成基础实体，之后对所有棱边添加圆角特征，圆角半径根据零件厚度设置为厚度的0.2-0.3倍，既保证边缘的圆滑过渡，也不会因为圆角过大减少孔位周边的有效压紧面积。

　　需要注意的是，这类异形垫片的安装是有方向要求的，虽然整体呈对称结构，但外轮廓的弧形走向要和安装基座的贴合面轮廓完全匹配，装反的话会导致其中一个孔位无法对齐，甚至出现零件翘起无法贴合的问题。零件的材质通常选用Q235冷轧钢板或者304不锈钢板，根据使用环境的防腐要求选择，普通室内干燥环境使用Q235材质做表面镀锌处理即可，户外或者潮湿环境则选用304不锈钢材质，不需要额外做表面处理就能满足防腐要求。在做装配校验的时候，要模拟螺栓拧紧后的受力分布，确认三个孔位周边的应力值在材料的许用应力范围内，避免长期使用后出现零件形变导致的连接松动问题。
