多通接口异形汇流导流结构件

　　该结构件属于流体管路系统中的汇流导流类部件，主要应用在小流量流体介质的分流、汇合作业场景，常见于小型液压支路、气动控制回路、实验流体管路以及小型设备的冷却循环支路中，承担不同方向管路的介质转接、流向引导功能，可将单路输入的介质按照预设的三个支路方向进行分流，也可反向将三路支路的介质汇总至主通道输出，适配小通径、低压工况下的流体转接需求。从结构设计来看，主体采用半球形汇流腔作为核心容腔，相较于传统直角转接的腔体结构，半球形内壁可以让介质在腔体内流动时减少直角冲击带来的压损，同时降低湍流产生的概率，让介质流动状态更平稳，减少长期运行过程中介质对腔体内壁的冲蚀磨损，延长部件的使用寿命。三个接口采用非对称角度布置，

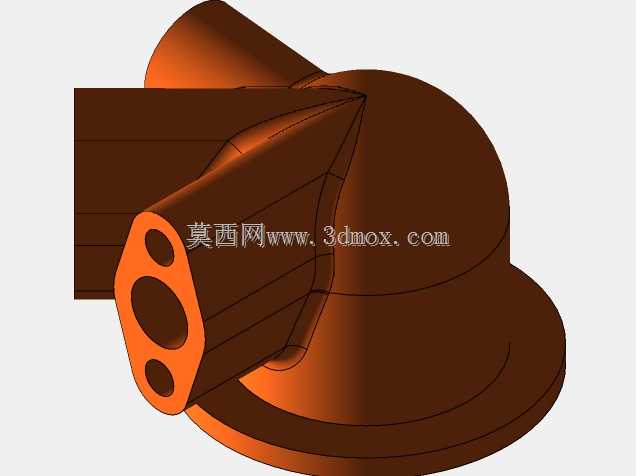

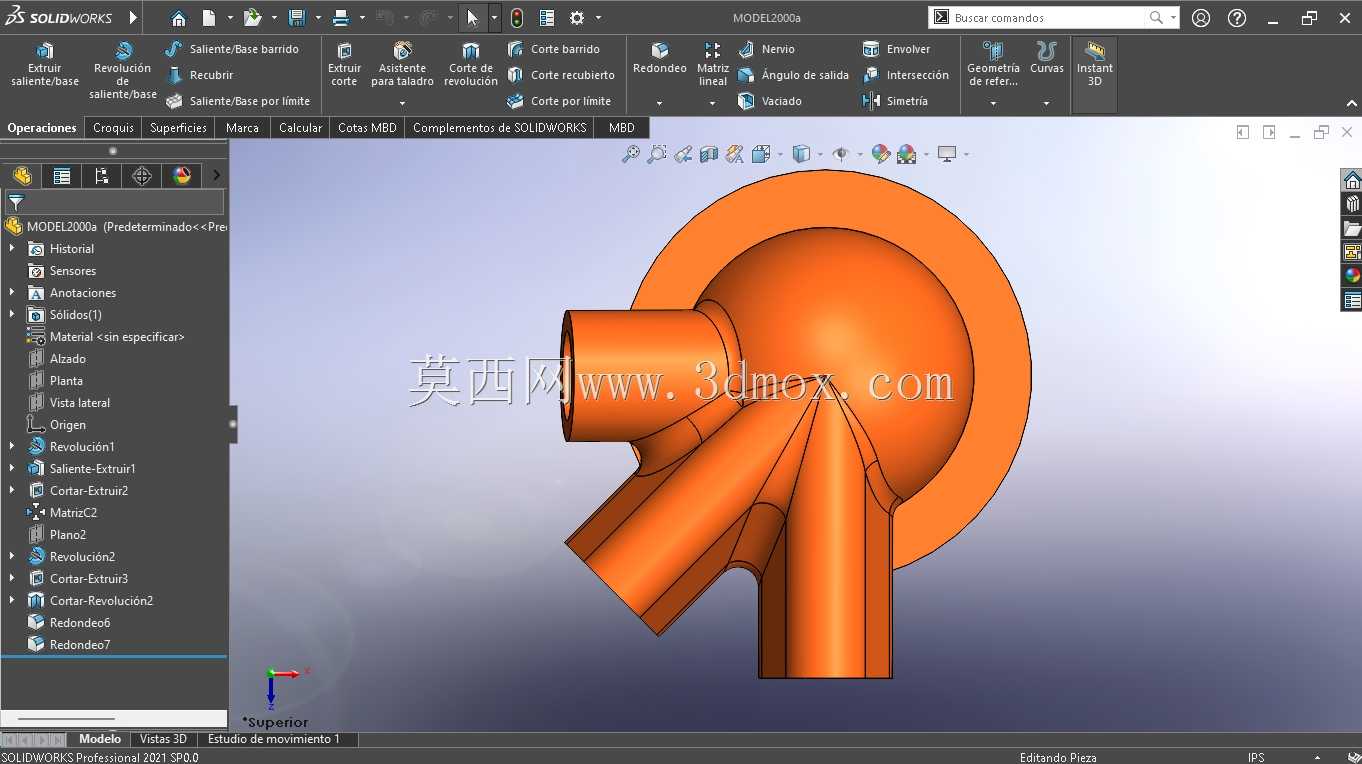

　　其中一个主接口沿腔体轴向延伸，另外两个接口以特定夹角分布在腔体侧部，接口端面采用带法兰边的平面密封结构，每个侧部接口的端面上设置有两个定位小孔，可在安装时与对接管路的定位销配合，保证安装时的周向位置精度，避免接口错位导致的密封失效问题，主接口的通径尺寸大于两个侧部接口，匹配主路流量大于支路流量的常规管路设计逻辑，可保证介质在分流或汇流时的流速稳定在合理区间，不会出现局部流速过高引发的振动或噪声问题。设计过程中优先考虑了安装边界的适配性，整体结构的最大外轮廓为底部法兰盘的圆形边界，侧部伸出的两个接口的外边缘未超出底部法兰盘的投影范围，在进行安装布局时，可直接以底部法兰盘作为安装定位基准，将部件固定在安装基座的对应位置，

　　不需要额外预留侧部接口的安装避让空间，可有效压缩管路系统的整体安装空间，适配紧凑布局的设备内部管路安装需求。接口的壁厚设计采用渐变式处理，从接口端面到与腔体连接的根部位置，壁厚逐步增加，既可以保证接口与腔体连接位置的结构强度，避免安装拧紧过程中出现根部断裂的问题，又可以减少不必要的材料冗余，控制部件的整体重量。腔体内部的流道过渡位置全部采用圆弧顺滑过渡，没有尖锐的棱角或突变的截面，一方面可以降低流体流动的阻力损失，提升管路系统的传输效率，另一方面也可以避免介质中的杂质在棱角位置堆积，降低管路堵塞的风险，对于含有微小固体颗粒的流体介质也有较好的适配性。底部的法兰边采用加厚设计，法兰端面设置有密封槽安装位，可适配O型密封圈进行端面密封，

　　相较于螺纹密封的结构，这种法兰端面密封的形式可承受更高的工作压力，同时拆装维护更加便捷，不需要转动整个部件即可完成密封件的更换。在实际选型应用中，该结构件可根据输送介质的特性选择对应的加工材料，输送常规液压油、压缩空气时可采用工程塑料或铝合金材质加工，输送腐蚀性介质时可更换为不锈钢或工程塑料材质，不同材质的部件结构尺寸完全一致，可实现同安装位的互换，不需要对周边管路布局进行调整。结构的受力设计上，重点强化了接口根部与腔体连接的位置，通过圆弧过渡增加受力面积，在承受管路侧向拉力、压力时，应力可均匀分散到整个腔体壁面，不会出现局部应力集中导致的结构开裂问题，可满足常规工业管路系统的长期使用强度要求。
