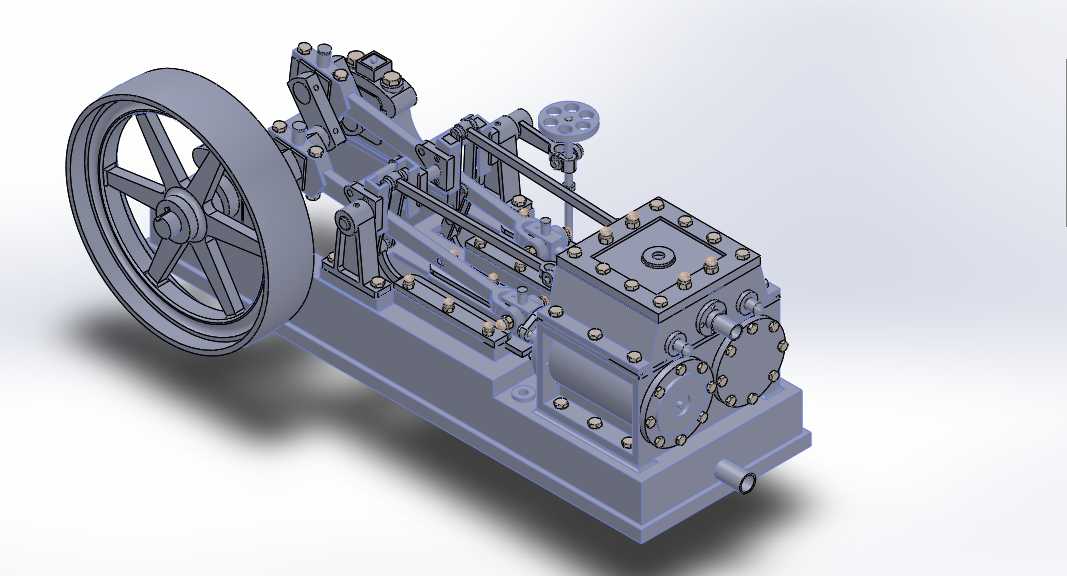

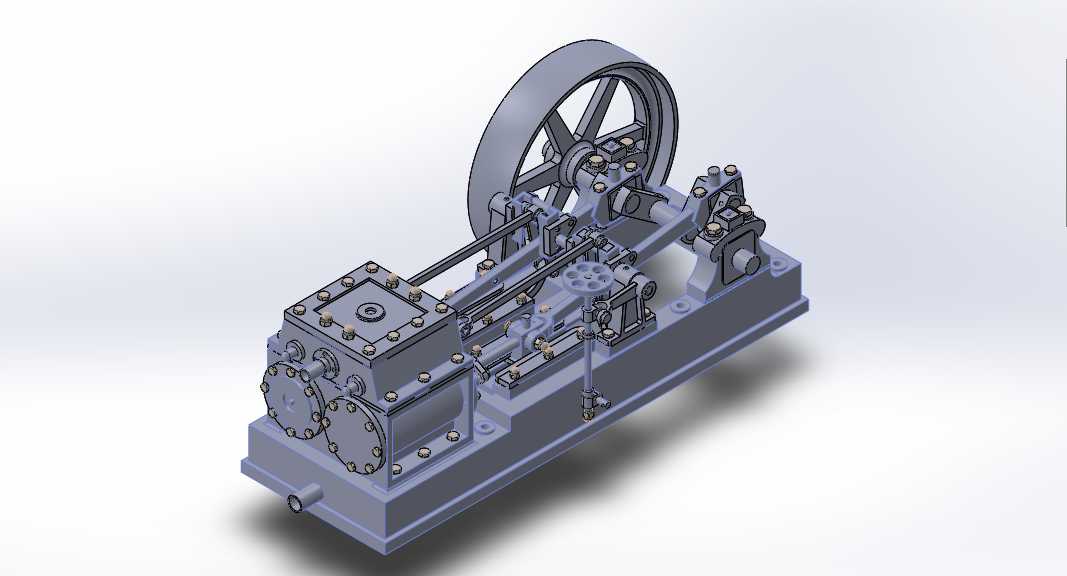

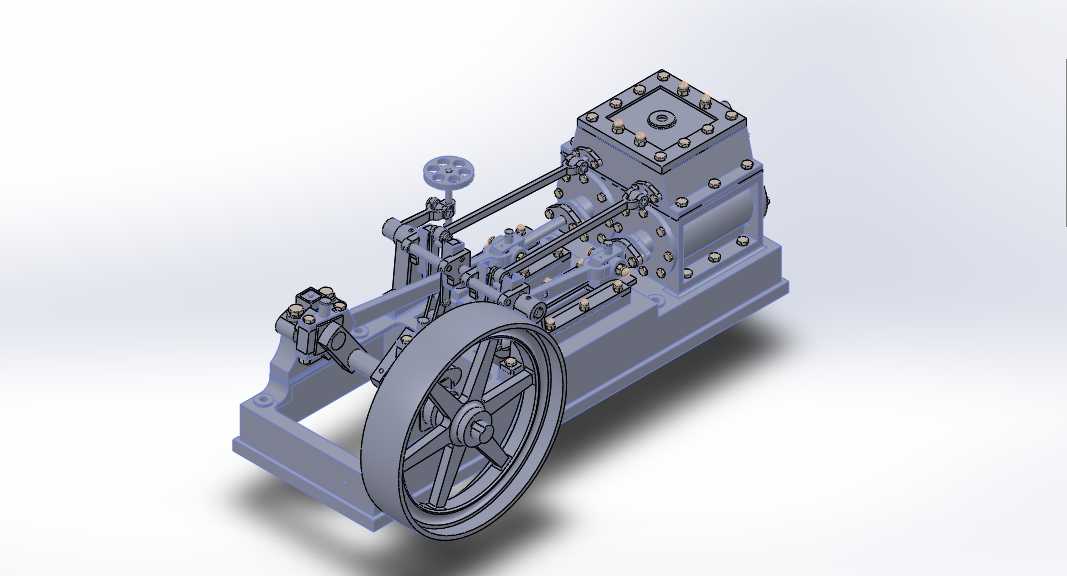

带操纵阀控制结构的卧式双缸动力装置

　　在小型固定式动力输出、早期工业生产线辅机驱动、教学演示教具开发这类场景里，这类集成操纵阀的双缸动力结构一直有稳定的应用需求，它不需要复杂的外接控制管路，所有气路/油路调控结构都集成在本体上，安装时只需要对接动力输出端和介质供给管路就能投入使用，对安装空间的适配性比分体式阀组的动力单元好很多。从实际功能来看，这套结构的操纵阀直接布置在缸体侧上方的阀组安装座上，和缸体的进排气/进油通道直接连通，省去了外接管路带来的泄漏风险，操作人员站在设备侧方就能直接通过手轮完成动力输出大小、启停状态的调控，不需要额外延伸操作杆，在空间紧凑的车间角落、小型作业平台上布置时，操作动线非常短，能减少操作人员的动作幅度，降低误操作概率。设计层面上，

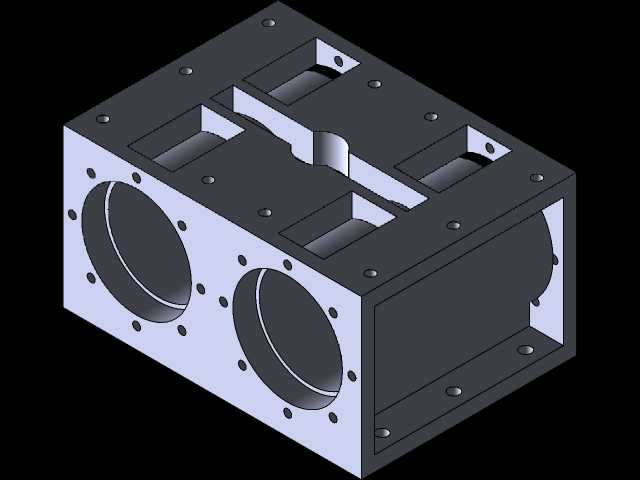

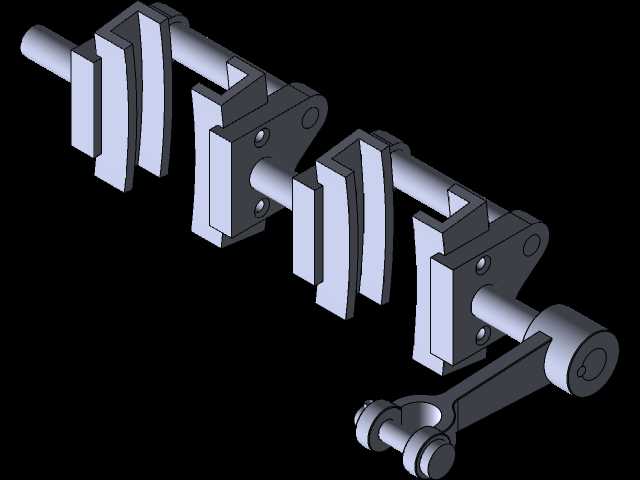

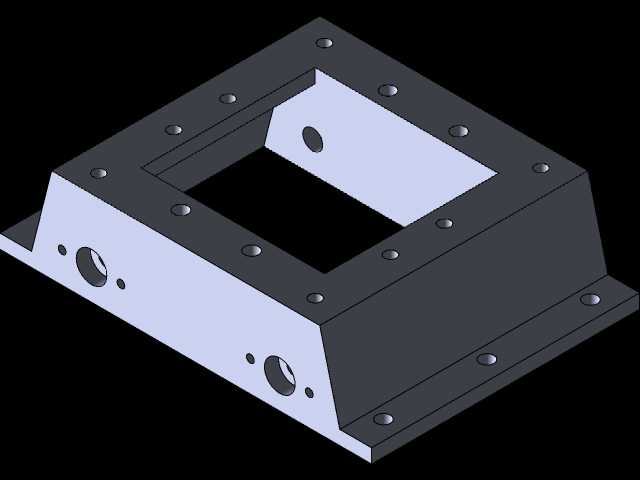

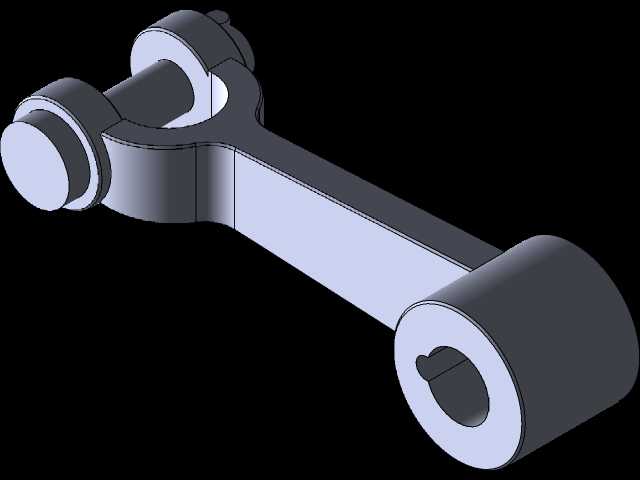

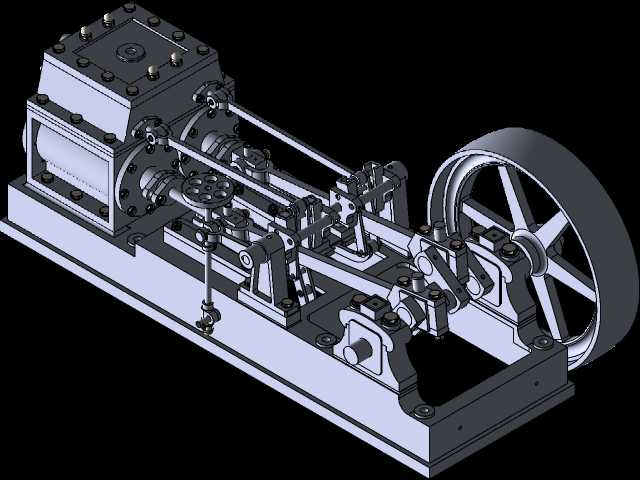

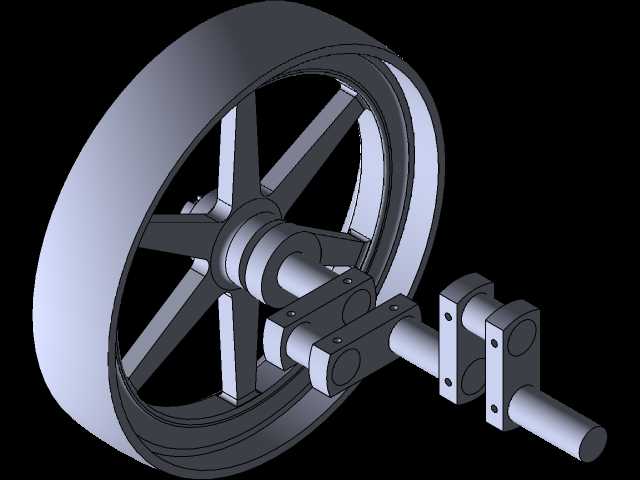

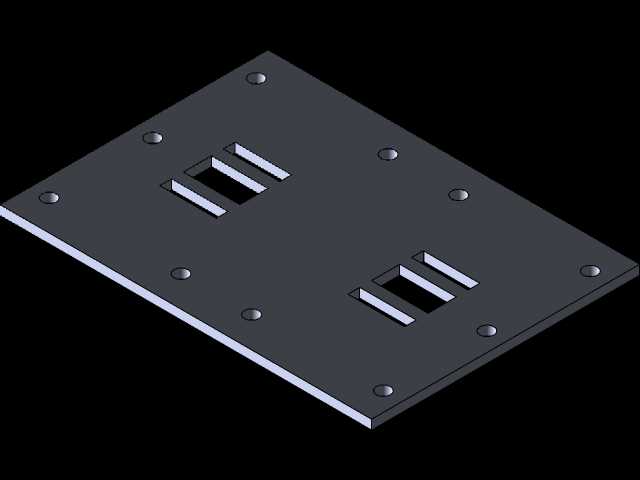

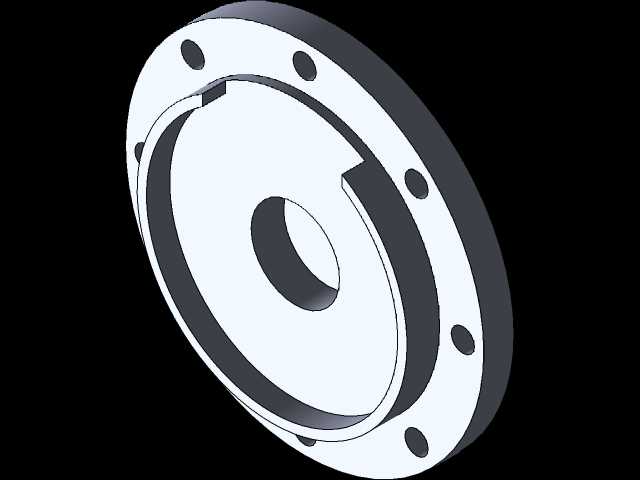

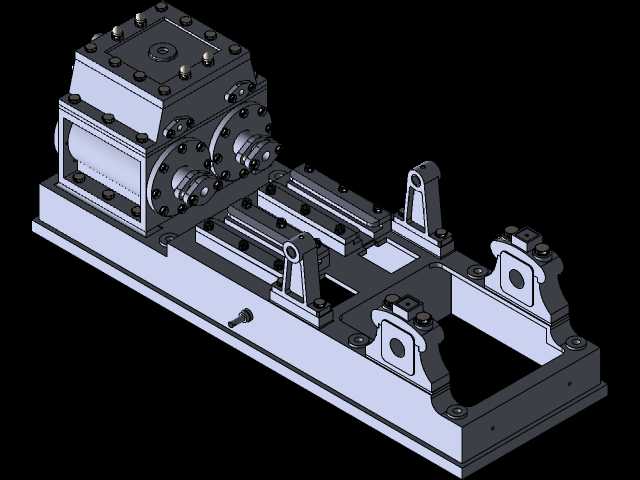

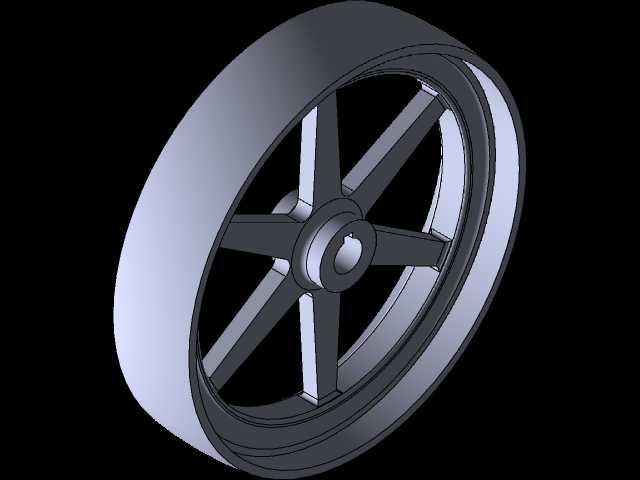

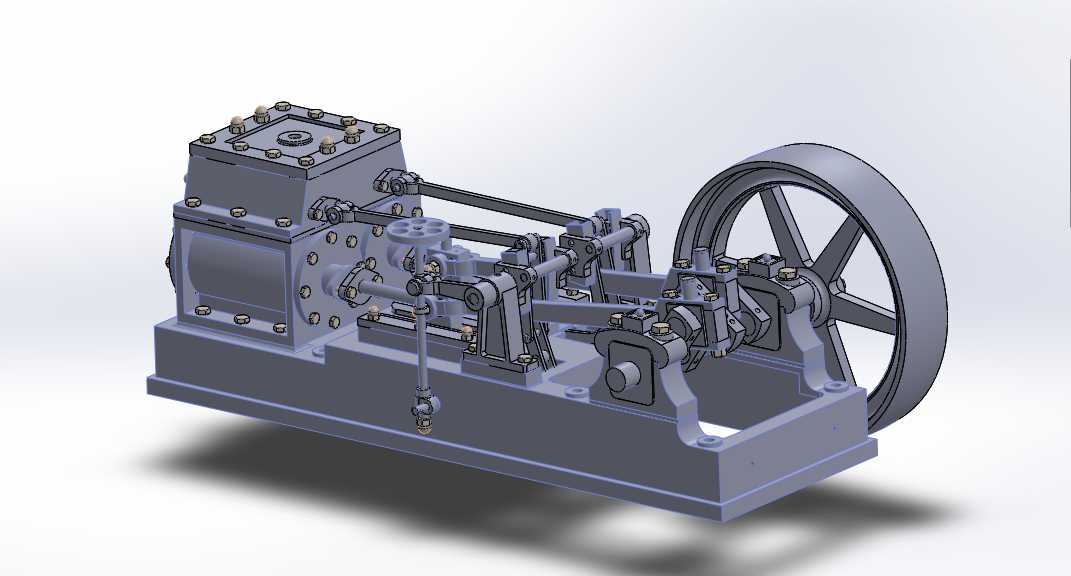

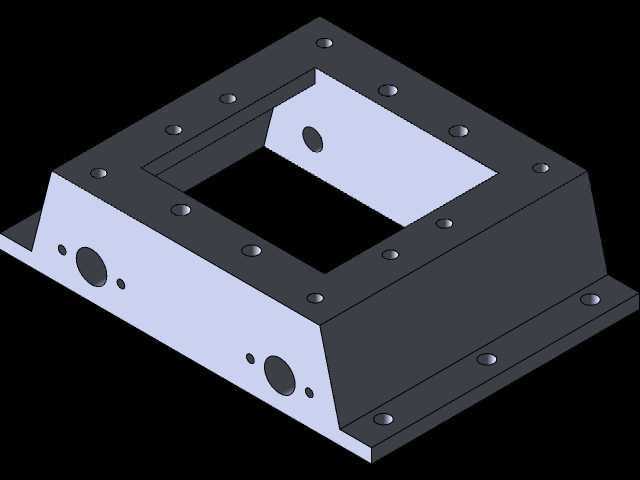

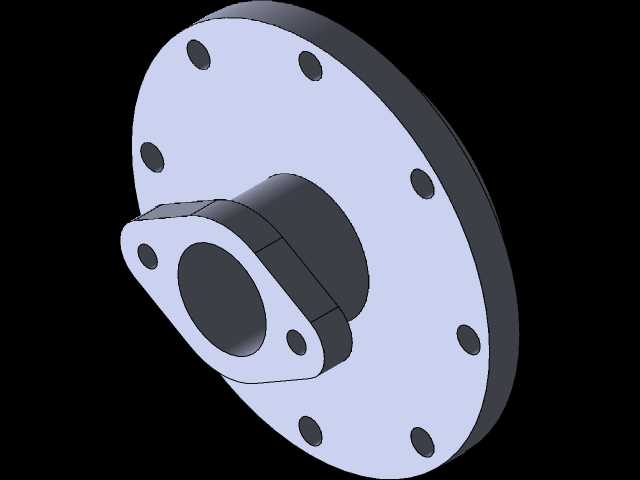

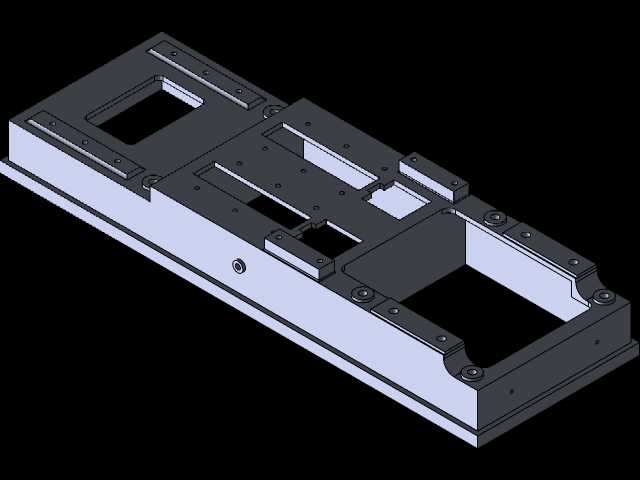

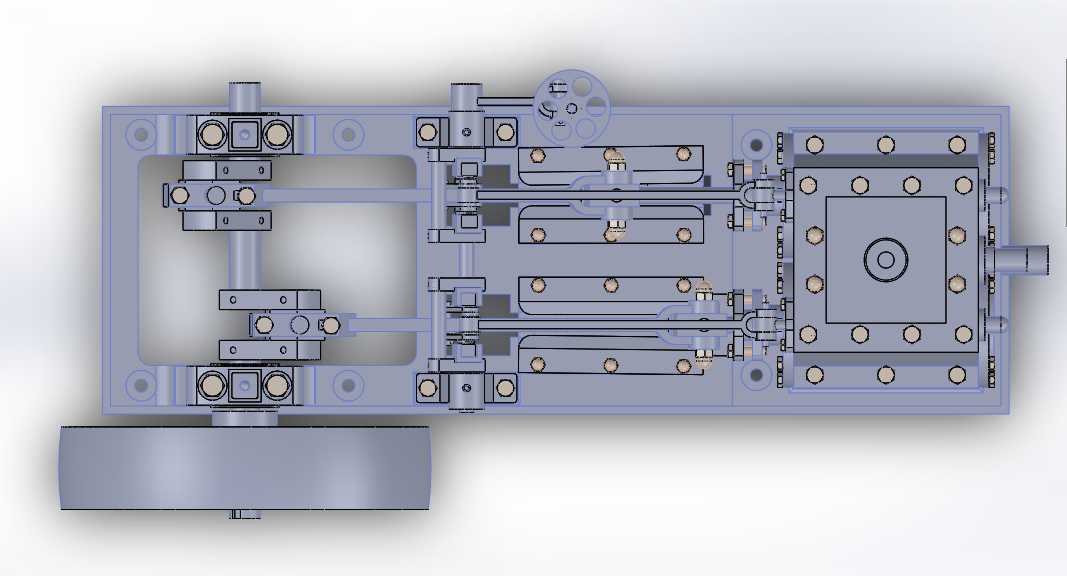

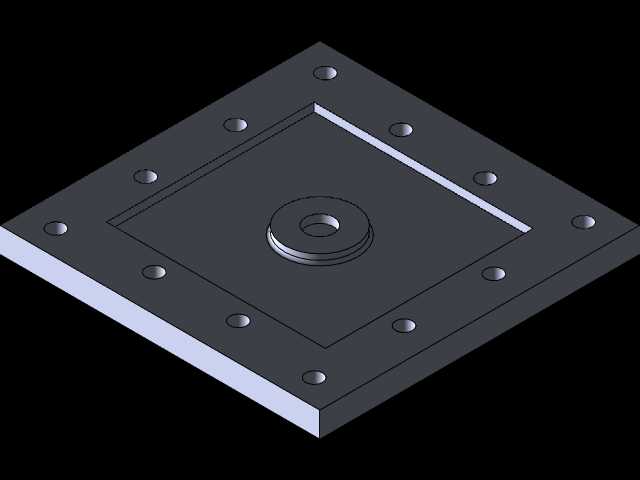

　　整套结构采用卧式对称双缸布局，两个缸体的曲柄连杆机构共用同一根曲轴，曲轴输出端直接连接大直径辐条式飞轮，飞轮的转动惯量经过匹配计算，刚好能抵消双缸往复运动产生的一阶振动，不需要额外加装独立的减震配重块，整个底座采用一体式铸铁结构的安装基面，地脚安装孔的位置沿着底座长边对称布置，安装时只需要在基础平台上对应位置打膨胀螺栓就能完成固定，不需要额外制作过渡安装架。从安装边界来看，整套装置的横向最大尺寸集中在飞轮端和操纵阀手轮端，飞轮的外圆距离底座安装面的高度经过校核，转动时不会和安装基础、周边管线产生干涉，操纵阀的手轮高度刚好适配成年操作人员站立操作的舒适区间，不需要垫高或者俯身操作。缸盖部分采用分层式密封结构，

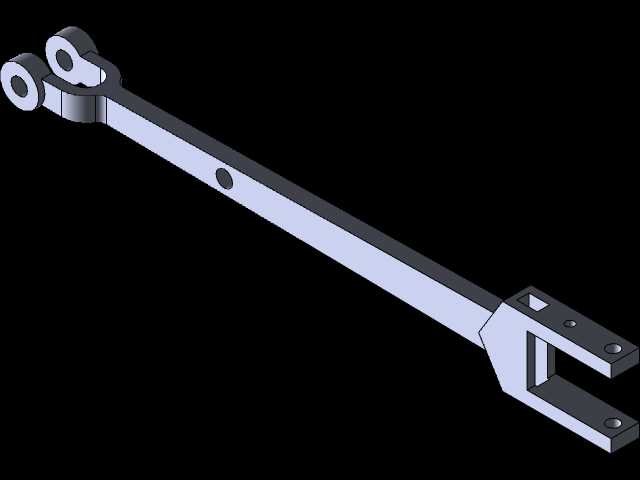

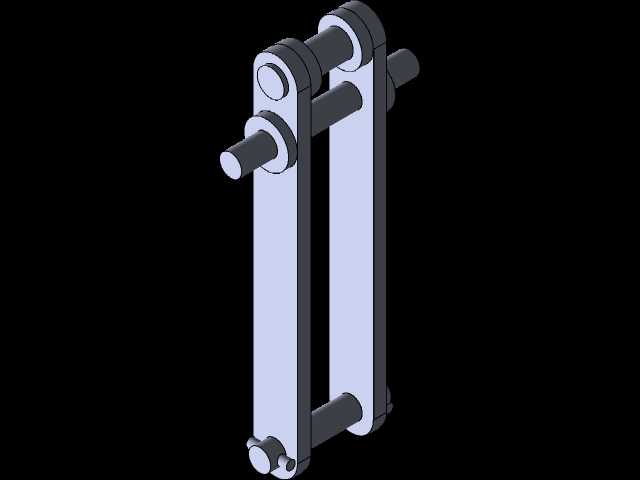

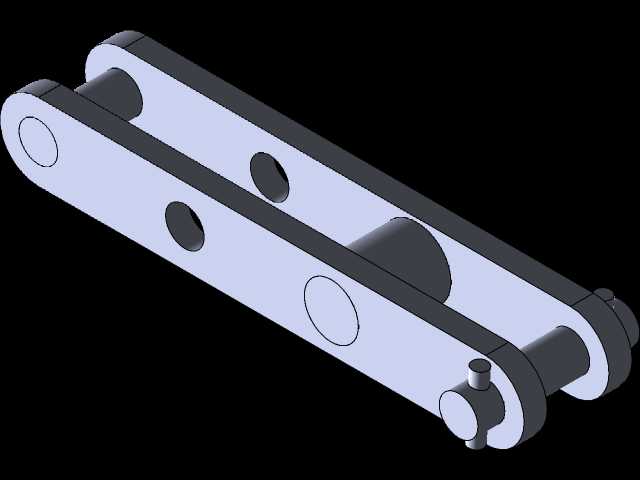

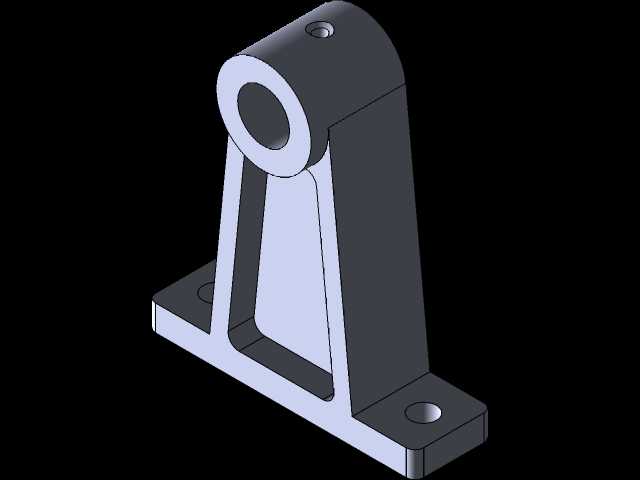

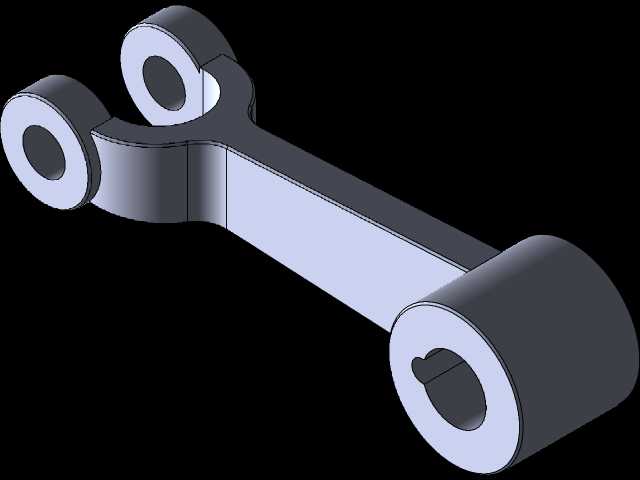

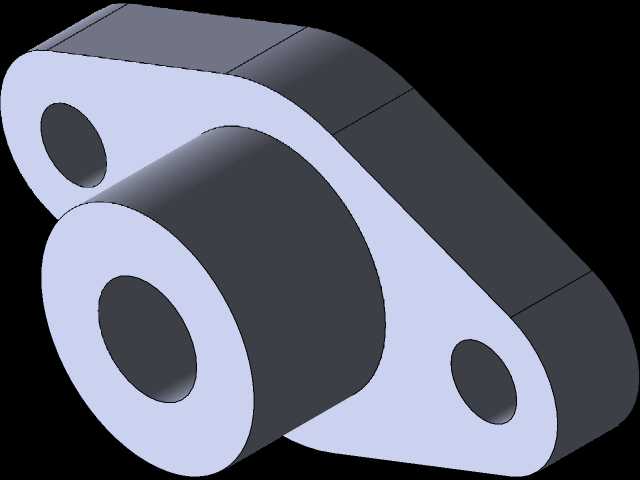

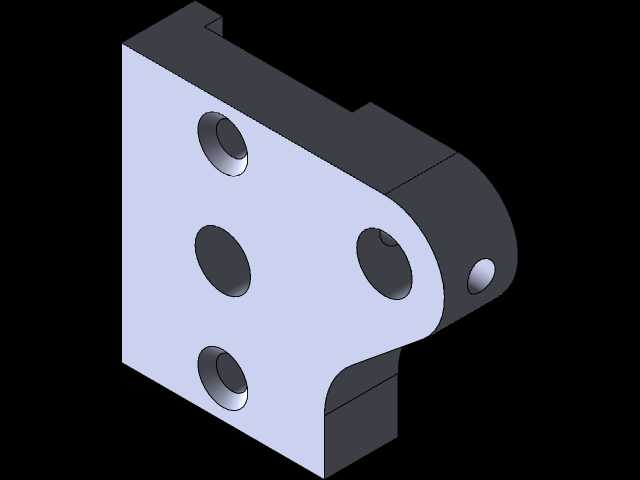

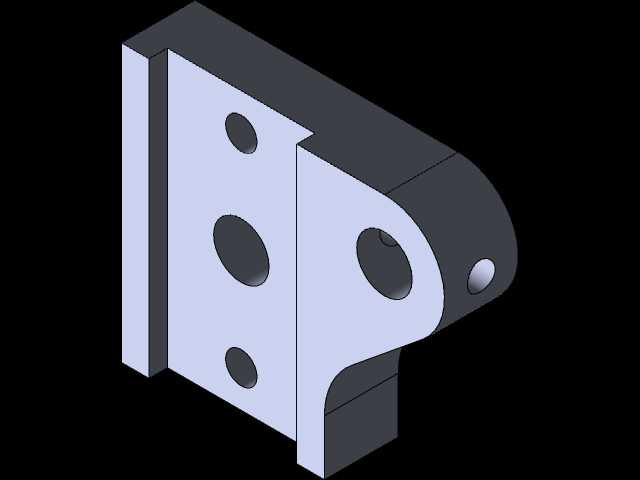

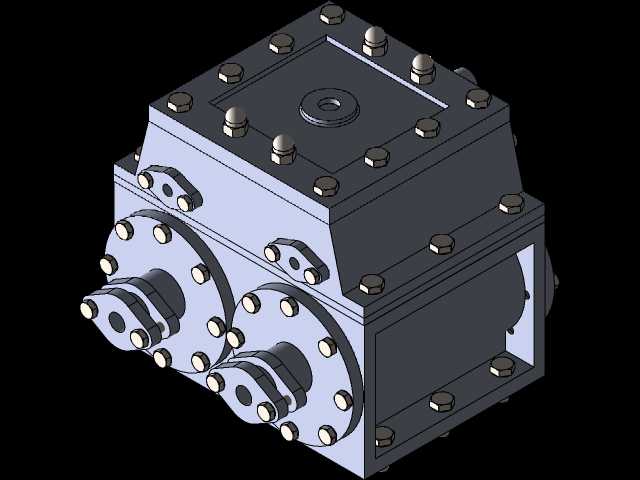

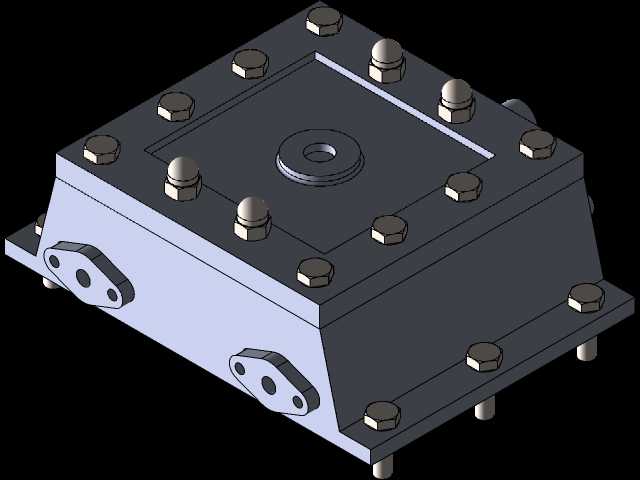

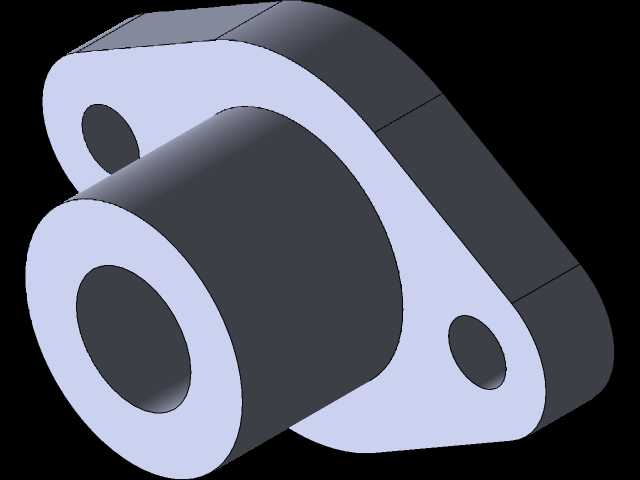

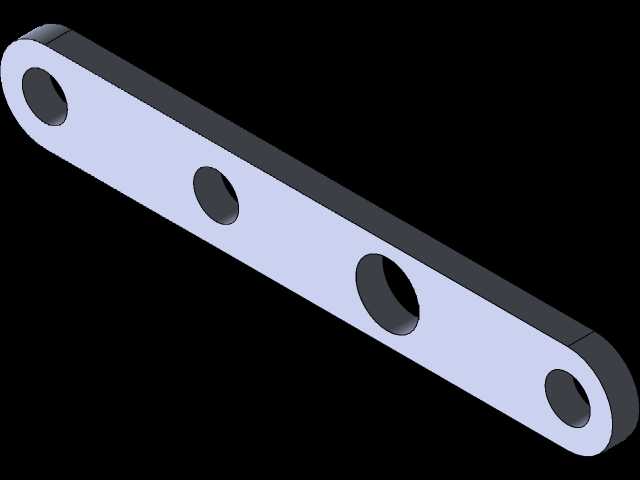

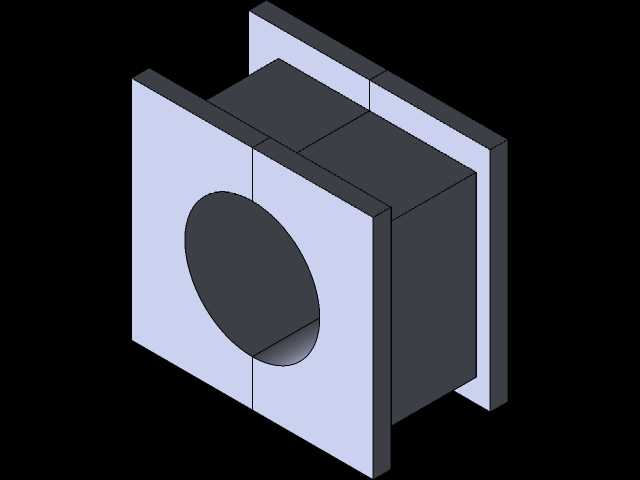

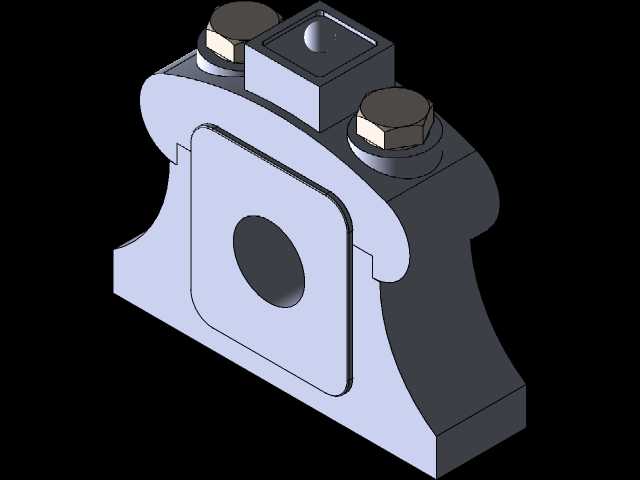

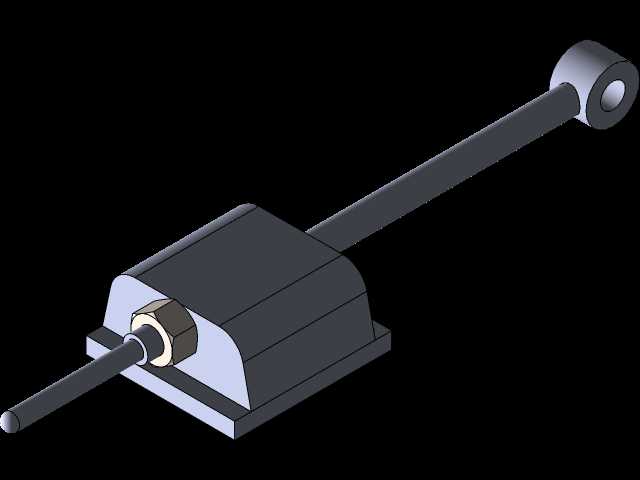

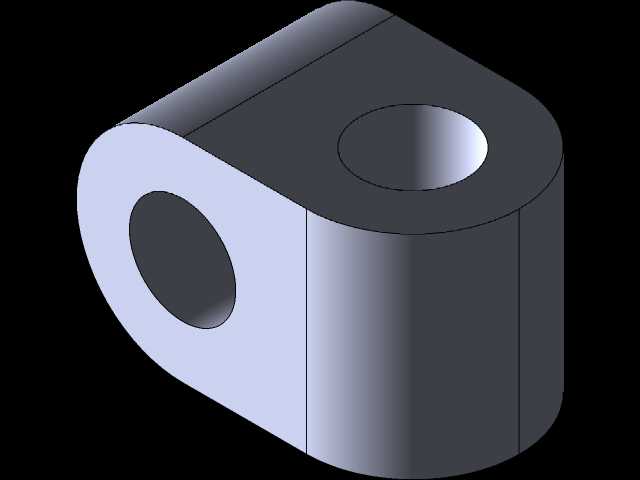

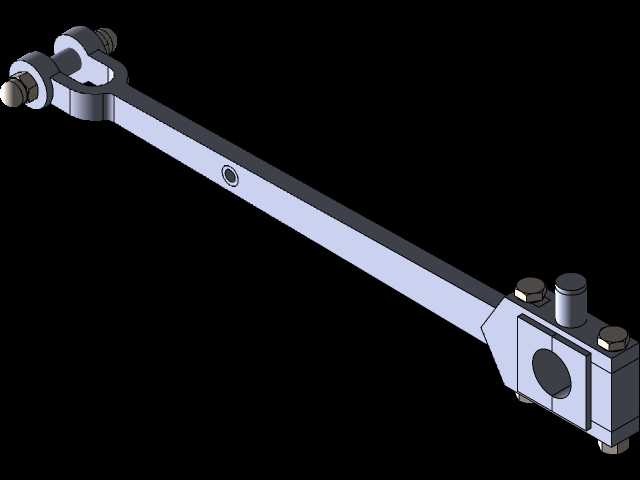

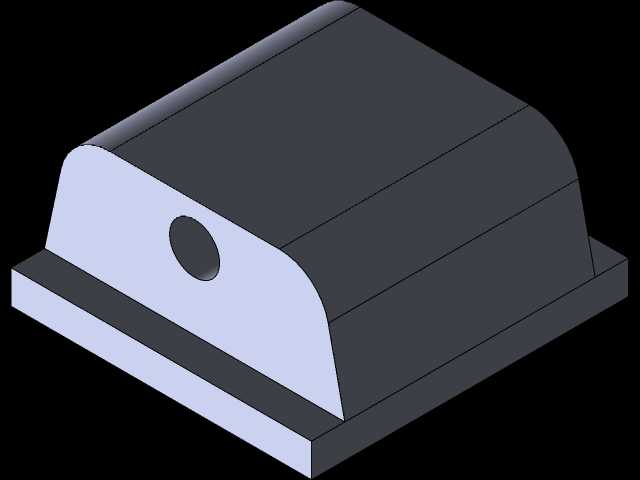

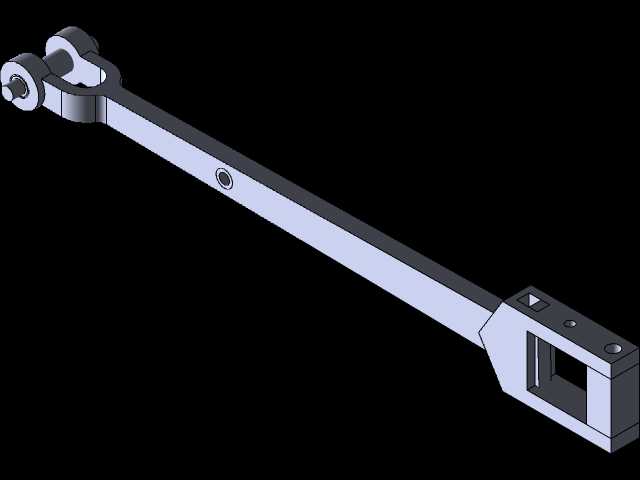

　　所有紧固螺栓沿着缸盖边缘等距布置，密封垫的压缩量在设计时就做了限位，现场维护拆解后重新装配时，不需要反复测量密封间隙，只要按照对角顺序拧到规定扭矩就能保证密封性能。配气机构的传动杆直接和曲轴端的凸轮结构联动，传动路径非常短，长期运行时的传动间隙累积量很小，维护时只需要定期检查连杆铰接点的磨损情况即可，不需要复杂的正时校准操作。曲轴的支撑轴承采用分体式轴承座结构，固定在底座的加工基面上，轴承座的安装面和缸体安装面在一次装夹中加工完成，同轴度精度能得到保证，长期运行不会出现轴承偏磨的情况。底座的油槽结构直接集成在曲轴腔下方，润滑油可以依靠重力回流到油槽内，不需要额外设置润滑油回流管路，润滑系统的结构非常简洁，

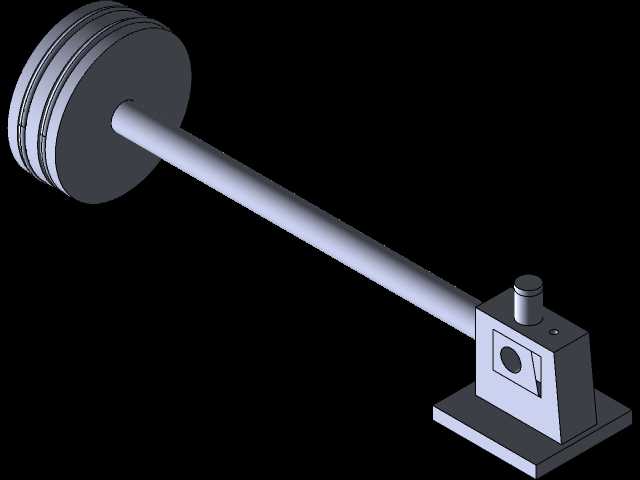

　　日常检查油位时只需要观察底座侧方的油标即可，操作非常方便。在做三维建模的时候，所有铰接位置的配合间隙都按照实际装配公差做了预留，操纵阀的阀芯行程和动力输出的对应关系也做了运动仿真验证，转动手轮时阀芯的移动量和缸体进气/进油量的匹配关系完全符合实际运行逻辑，飞轮的转动惯量参数也按照实际材质密度做了赋值，做运动仿真时能直观看到不同开度下的曲轴转速波动情况，不管是用来做结构教学演示，还是做同类动力装置的改型设计参考，都能直接提取相关结构参数，不需要重新做基础结构的建模校核。
