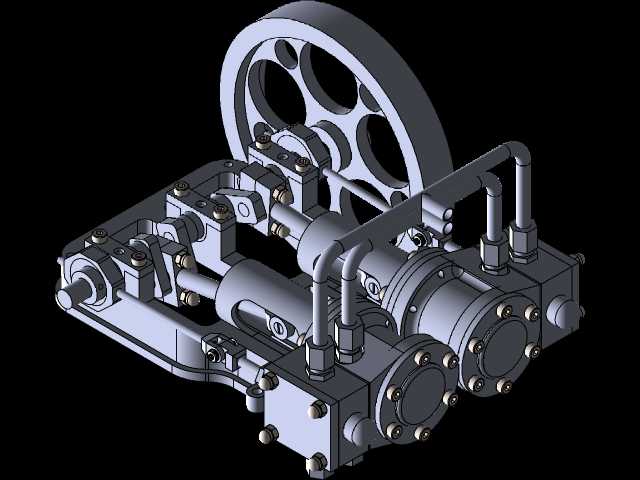

双缸卧式蒸汽机核心轮组结构设计

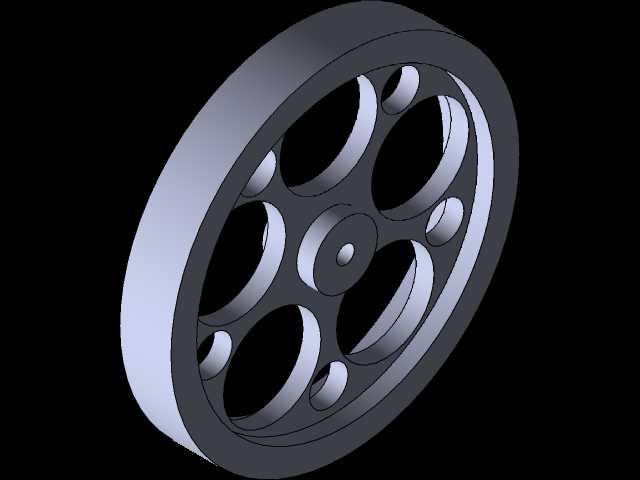

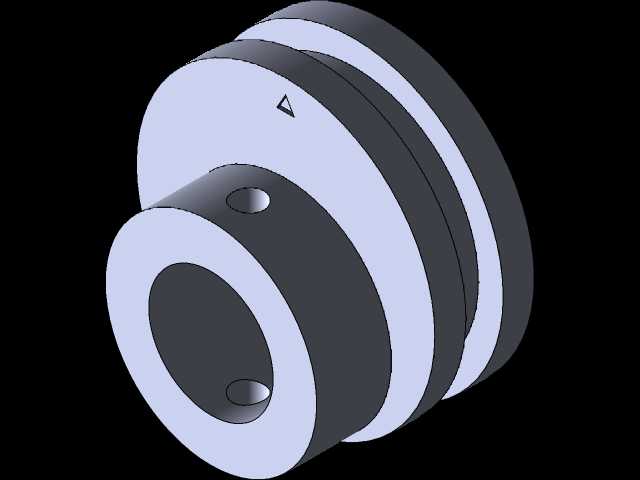

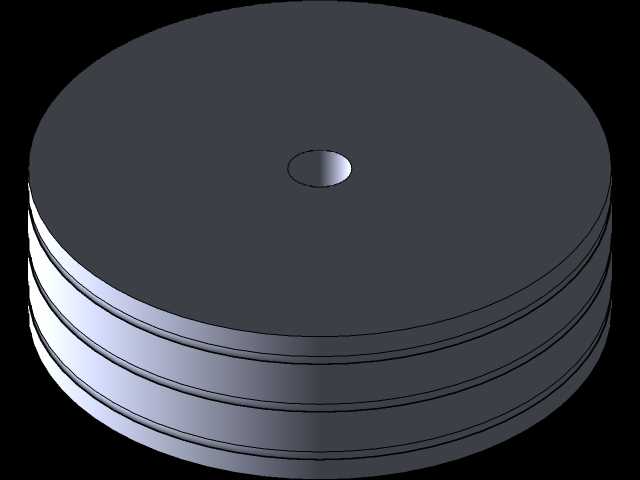

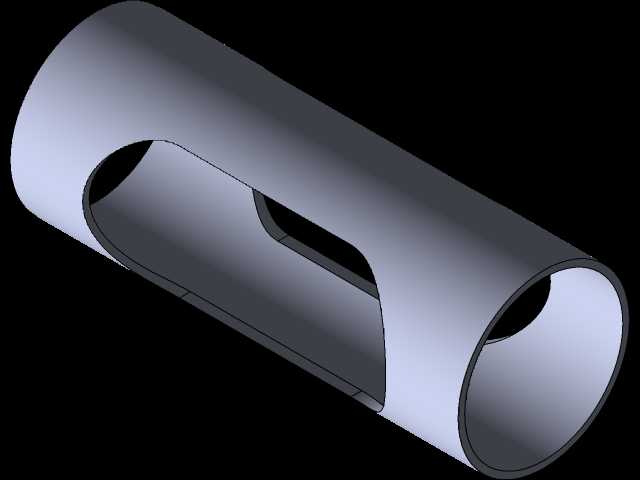

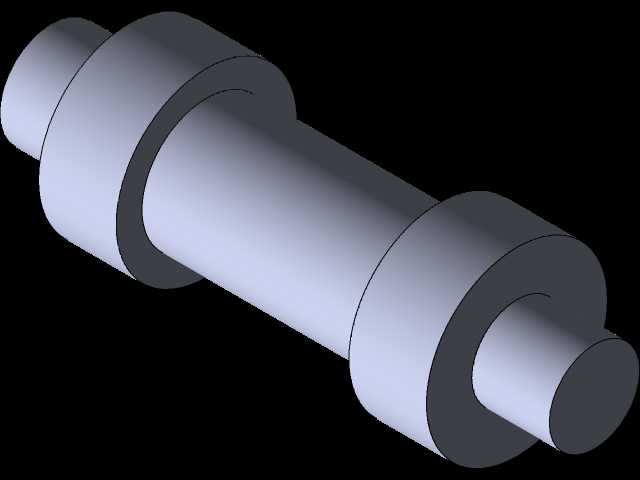

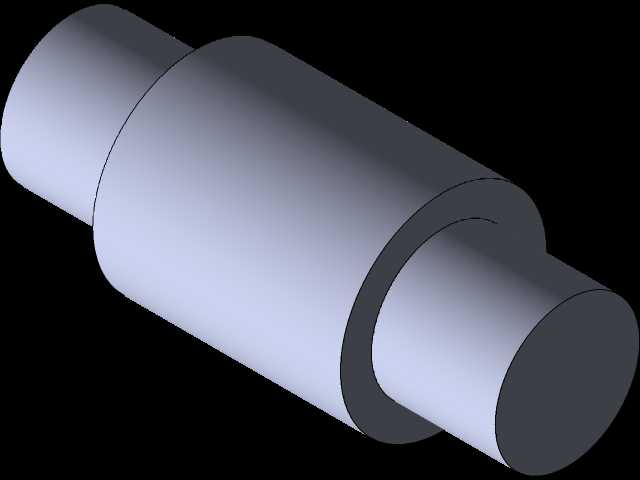

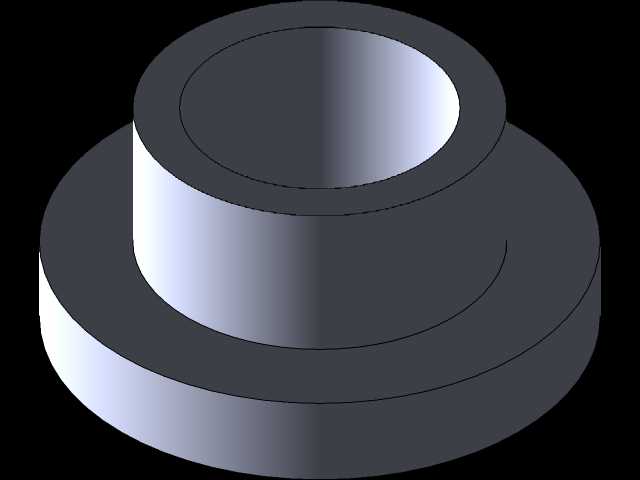

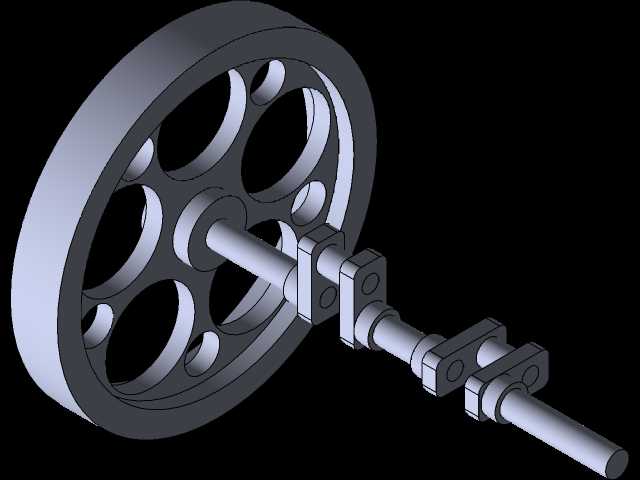

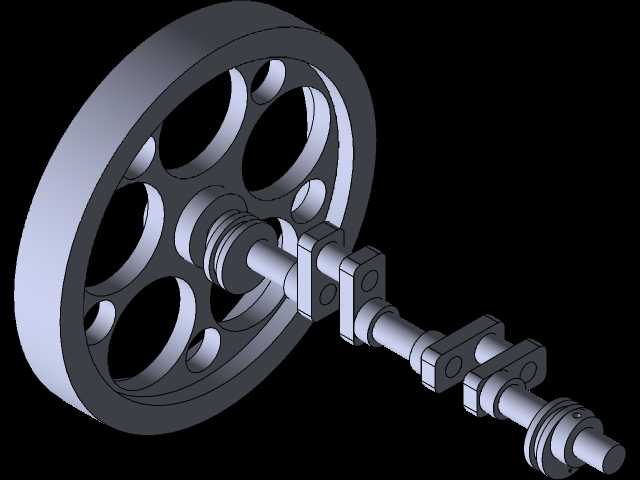

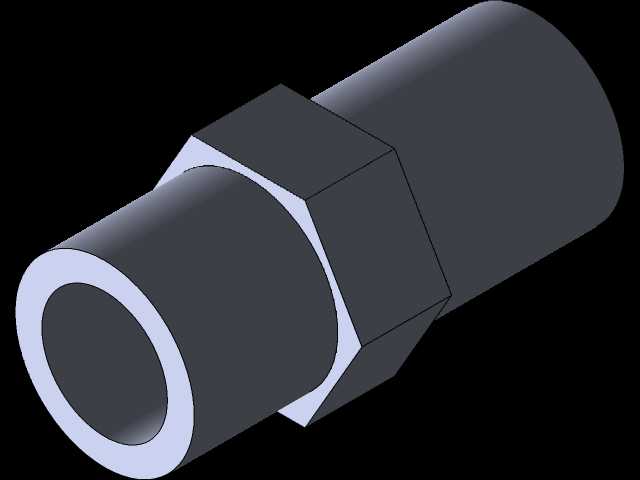

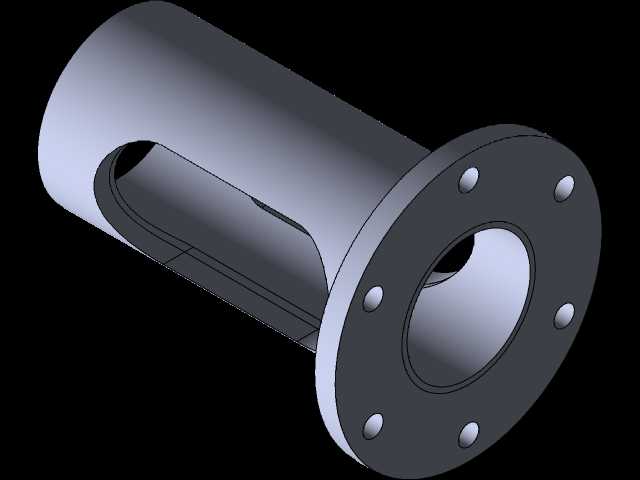

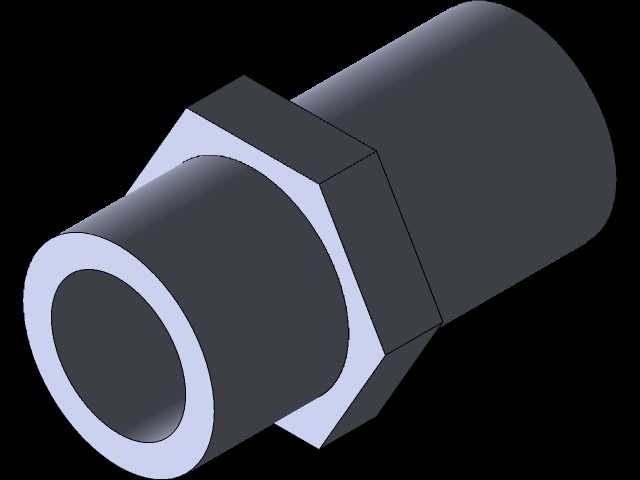

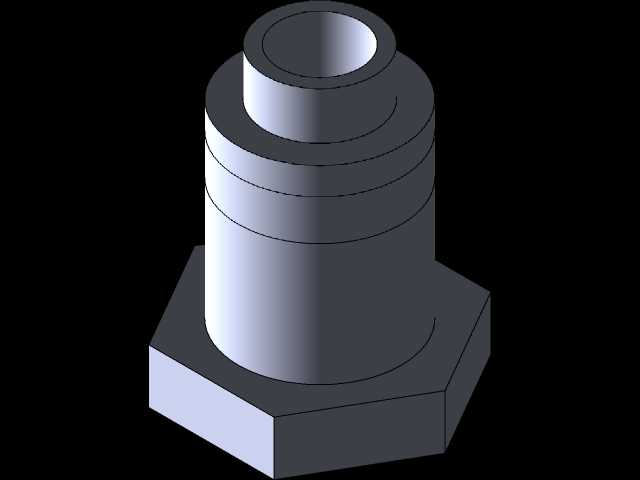

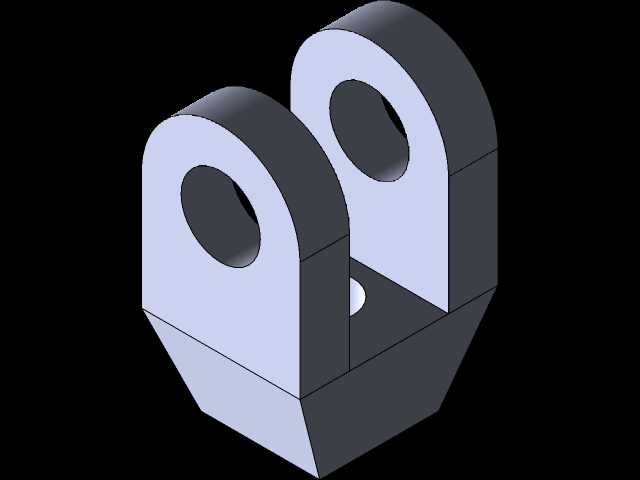

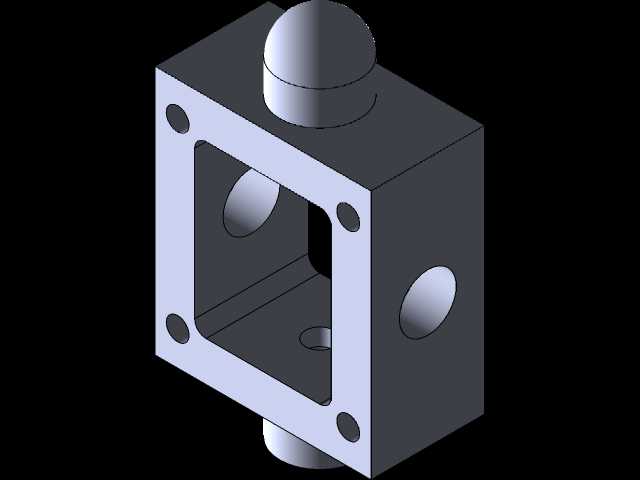

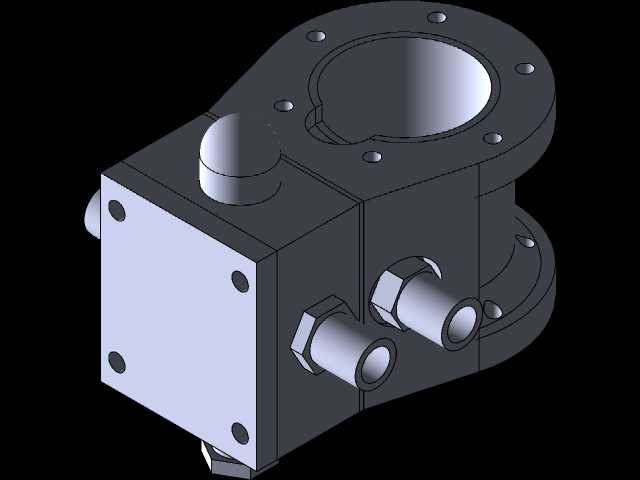

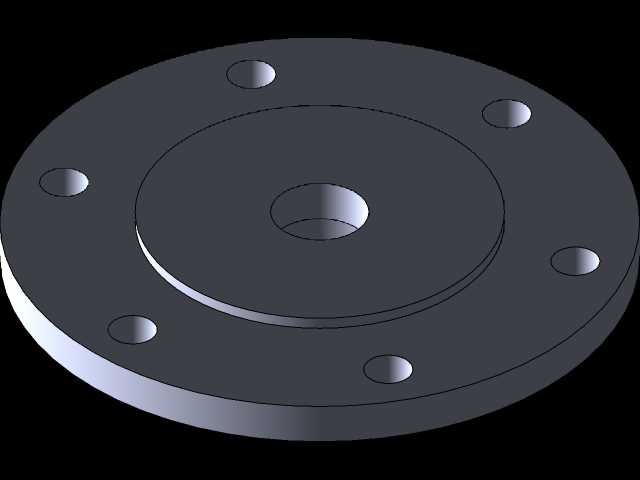

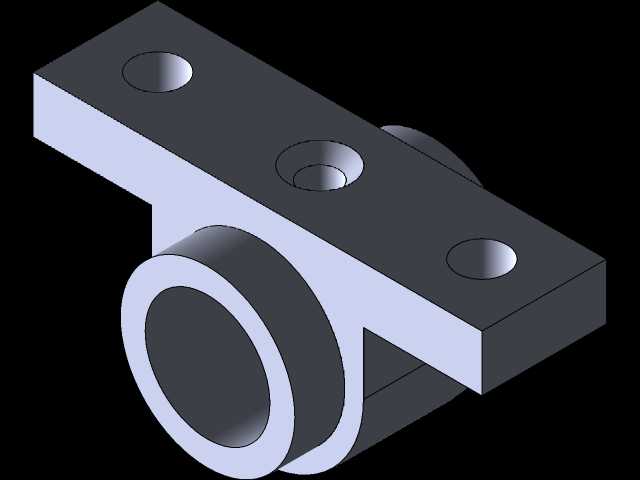

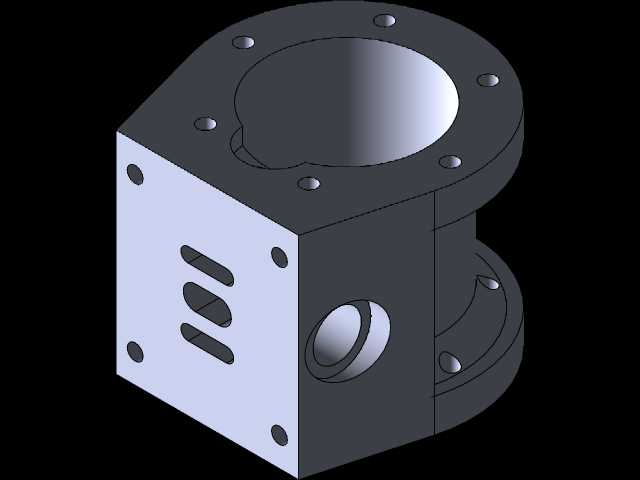

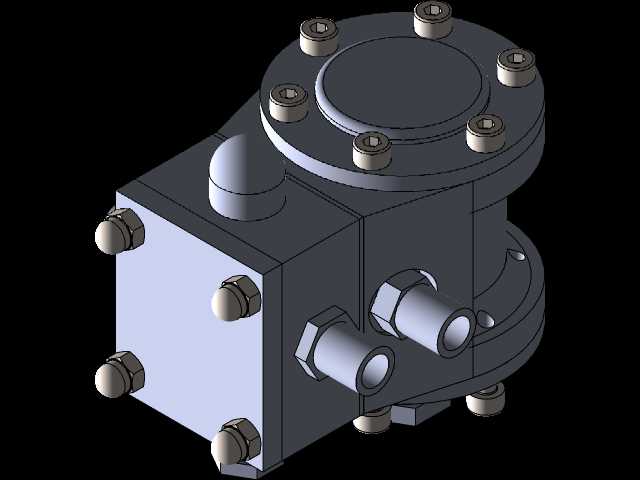

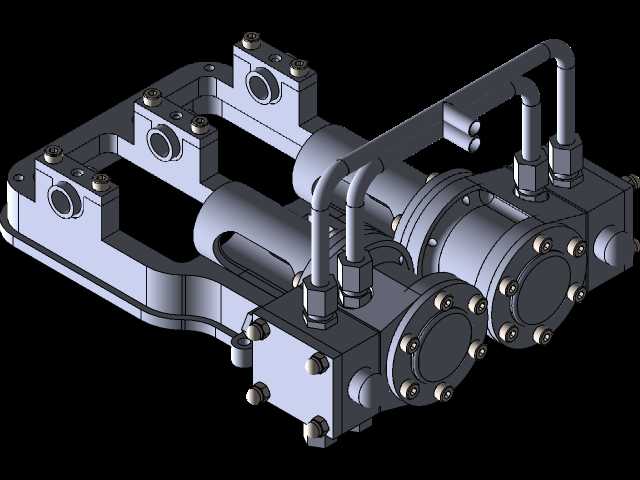

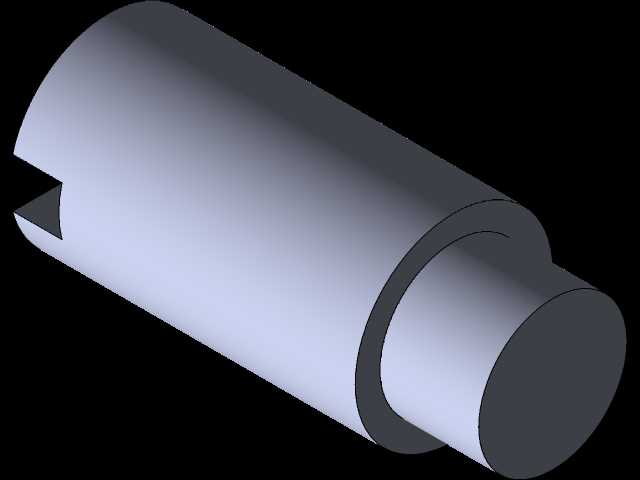

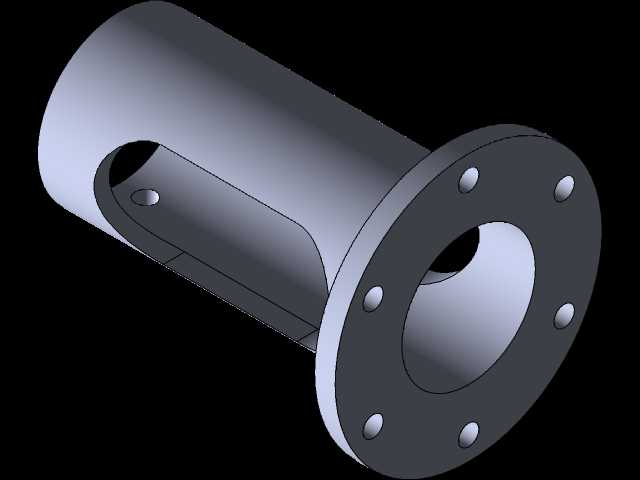

　　该结构属于双缸卧式蒸汽机的核心传动轮组部件，在整套蒸汽动力系统中承担动力传递、扭矩分配的核心作用，这类轮组部件常见于小型固定式蒸汽动力装置、教学演示用蒸汽动力样机、复古动力复刻设备中，也可作为小型蒸汽驱动作业机具的动力输出配套结构使用。从实际工况适配角度看，该轮组采用同轴多轮缘的集成式结构设计，将传动带轮、定位轴段、锁紧安装位整合为一体，减少了分体式装配带来的同轴度误差，也降低了多零件拼接带来的累计公差，在高速往复动力输入的工况下，能有效降低轮组的径向跳动量，提升动力传递的平稳性。设计过程中优先考虑了蒸汽动力输出的脉动特性，轮缘部分采用等厚分层结构，既可以适配不同宽度的传动带安装需求，也能通过分层结构提升轮体自身的转动惯量，

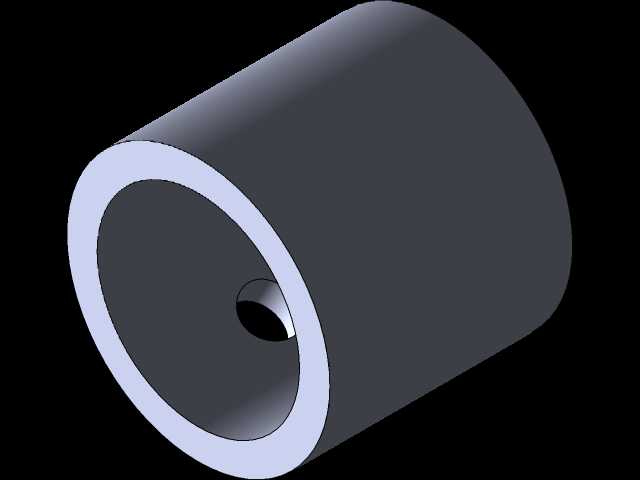

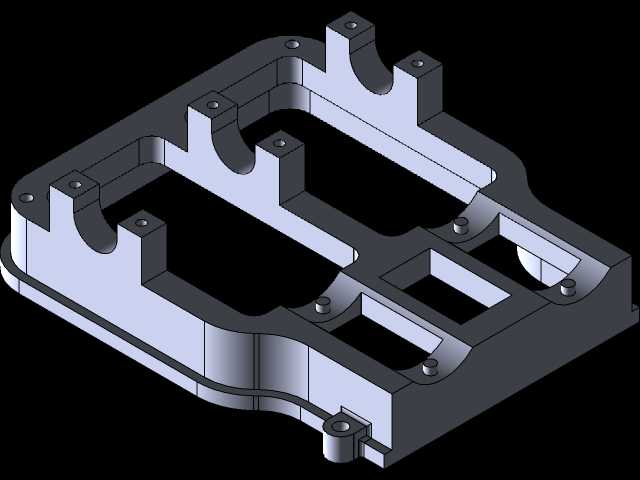

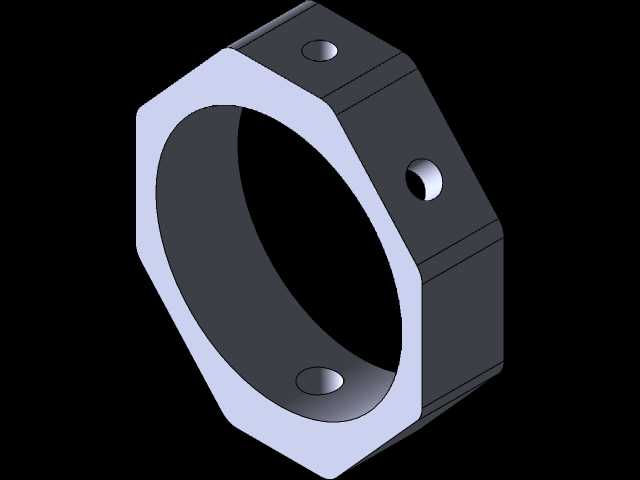

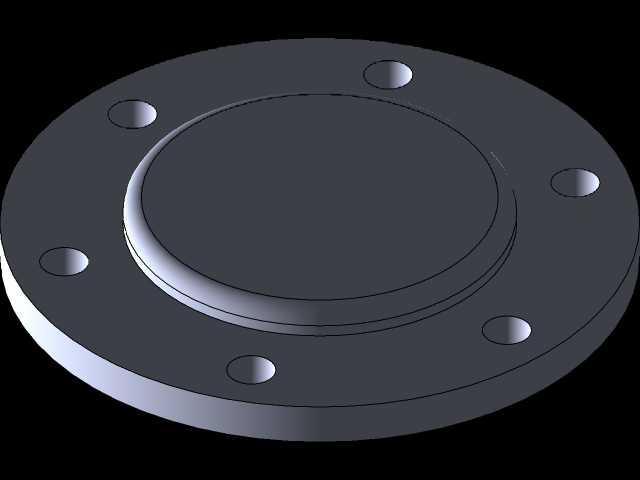

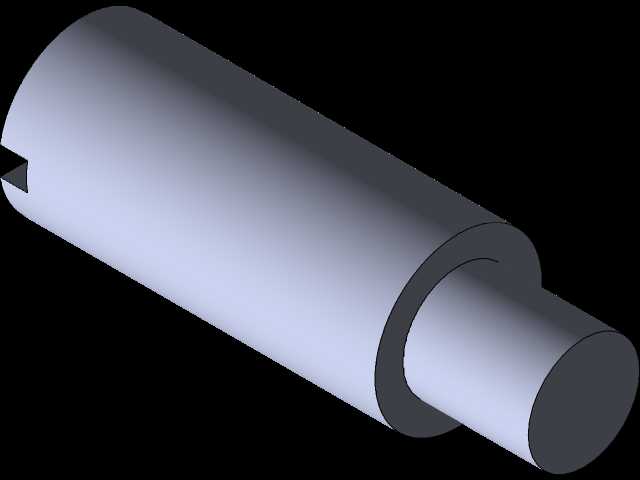

　　在双缸错相位配汽的动力输出间隙，依靠轮体的转动惯量维持曲轴转动的连续性，避免双缸动力切换过程中出现转速顿挫的问题。轴段部分设计有两个径向锁紧孔，用于安装紧定螺钉，可将轮组与蒸汽机曲轴输出端实现无键锁紧，这种安装方式相比传统平键连接，更适合小扭矩、高转速的小型蒸汽机工况，既降低了轴与孔的加工精度要求，也能在过载时通过紧定螺钉的微量滑移实现过载保护，避免曲轴或轮体出现硬断裂损伤。从安装边界来看，该轮组的轴向定位台阶与蒸汽机曲轴箱端盖的预留间隙控制在合理范围，既不会因为间隙过小出现运转摩擦，也不会因为间隙过大导致曲轴伸出端的挠曲变形量超标；轮体外缘的最大回转半径经过核算，在安装到标准双缸卧式蒸汽机机架上时，不会与机架横梁、配气连杆、

　　蒸汽管路等周边部件发生运动干涉，预留的传动带安装空间可适配平带、圆带两种常见的小型动力传动带类型，能满足不同负载端的传动连接需求。结构细节上，轮体端面设计有对位三角标记，用于装配时与曲轴端的配汽相位标记对齐，确保轮组安装完成后，双缸的进排汽相位与轮组的动平衡配重位置匹配，避免装配错位导致的运转振动超标；轴孔与轮体的同轴度公差按照IT7级精度控制，能适配常规精加工的曲轴输出轴，装配时无需额外修配即可满足运转要求。在实际应用场景中，这类集成式轮组相比分体式带轮结构，零件数量减少60%以上，装配工序缩短近一半，非常适合小型蒸汽机的批量生产与组装，同时一体化的结构也减少了运转过程中连接螺栓松动、零件移位的故障概率，降低了设备的日常维护频次。

　　针对蒸汽动力设备的使用环境，轮体结构的圆角过渡都做了加大处理，避免长期在温热潮湿的蒸汽环境下出现应力集中锈蚀开裂的问题，所有外露棱边都做了倒角处理，既提升了装配过程的操作安全性，也能减少传动带安装时的边缘切割损伤，延长传动带的使用寿命。
