薄型立式双缸蒸汽机结构设计

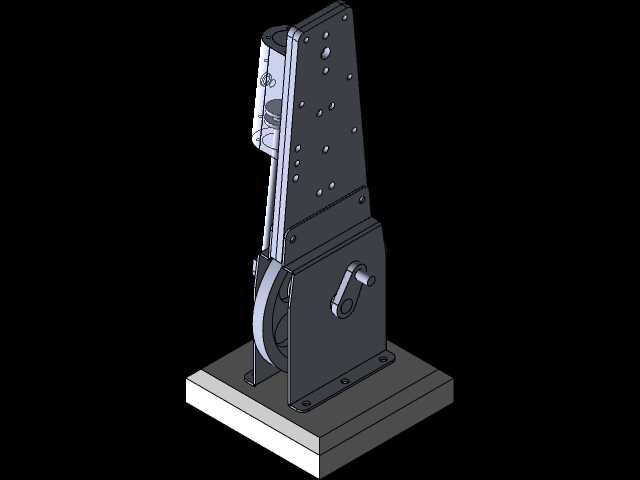

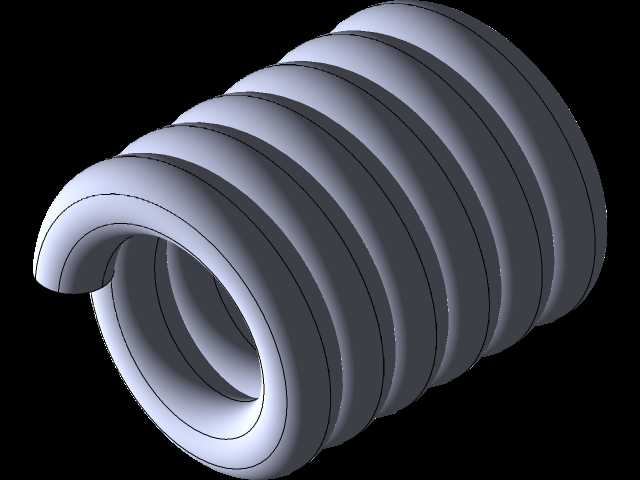

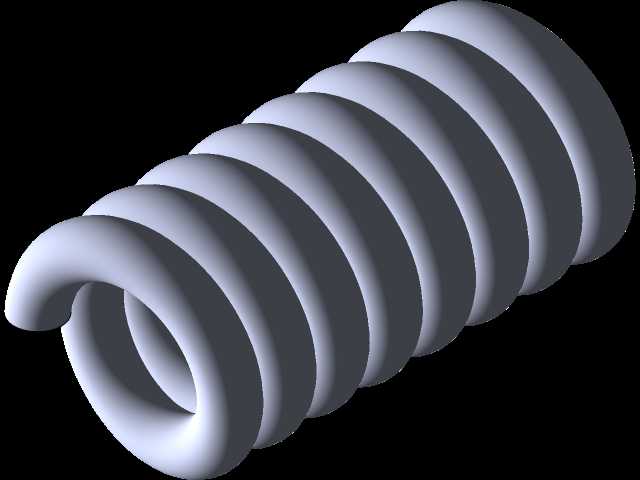

　　在小型动力装置的应用场景中，薄型立式双缸蒸汽机的结构设计始终围绕空间受限场景的动力输出需求展开，这类结构常被应用在小型教学演示装置、复古动力模型、微型工业辅助动力单元等场景中，相较于传统卧式蒸汽机，其立式薄型结构能够大幅缩减设备安装时的横向占用空间，适配狭窄安装位的布置需求。从实际功能层面来看，双缸结构的设计能够有效抵消单缸蒸汽机运行过程中的动力输出脉动问题，两个气缸交替进汽做功，让曲轴端的动力输出更加平顺，降低运行过程中的振动幅值，减少配套传动机构的冲击载荷。设计过程中首先需要考虑壳体的承力特性，作为整个动力单元的安装基体，薄型立式壳体需要同时承载气缸组件、曲轴连杆机构、配气阀组的安装定位，壳体上的安装孔位采用对称式布局，

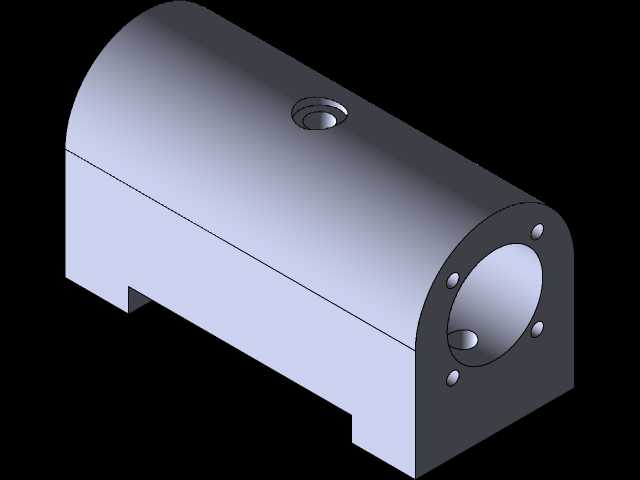

　　既保证两个气缸的平行度公差控制在合理范围内，也让壳体自身的受力更加均匀，避免单侧受力导致的壳体变形。壳体的外形采用上窄下宽的轮廓设计，底部的弧形缺口是为了避让曲轴旋转过程中的连杆运动轨迹，避免运动过程中出现结构干涉，同时底部的加宽结构能够提升整个装置安装后的稳定性，降低运行时的重心高度。从安装边界来看，这类薄型结构的厚度方向尺寸控制十分严格，所有气缸、连杆、阀组的部件都在壳体的厚度范围内完成布置，不会出现侧向突出的结构，安装时只需要预留壳体平面的固定孔位即可完成安装，不需要额外预留侧面的操作与维护空间，适合在嵌入式的动力舱位中布置。气缸的流道设计直接集成在壳体本体上，采用内置式的进排汽通道，减少了外接管路的数量，

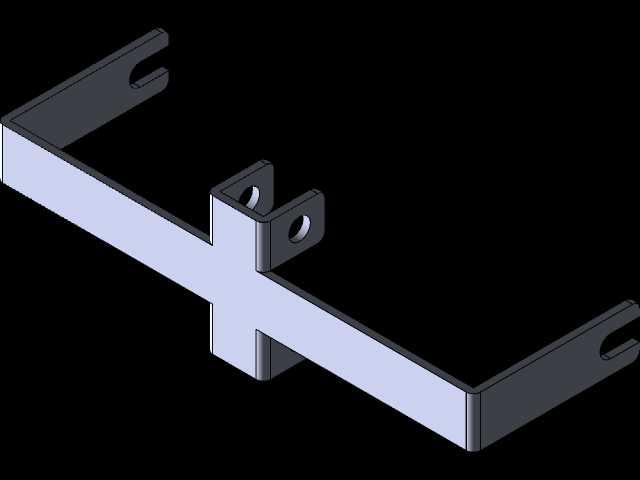

　　降低了蒸汽泄漏的风险点，同时集成式流道能够缩短蒸汽的传输路径，减少蒸汽在管路中的热量损失与压力损耗，提升动力转换效率。连杆机构的运动轨迹经过反复校核，在壳体的Y型导向槽内完成往复运动，导向槽的加工精度直接影响活塞运行的同轴度，设计时预留了合理的配合间隙，既保证活塞运动过程中不会出现卡滞，也能减少间隙过大导致的蒸汽泄漏问题。壳体上的固定铆钉孔位采用等距交错布局，在保证壳体连接强度的前提下，尽可能减少孔位对壳体结构强度的削弱，同时让壳体的外观更加规整。在实际选型适配过程中，这类薄型立式双缸结构不需要额外搭建独立的安装机架，壳体本身就可以作为安装基体直接固定在配套设备的安装面上，安装孔位的标准化设计能够适配不同规格的固定连接件，

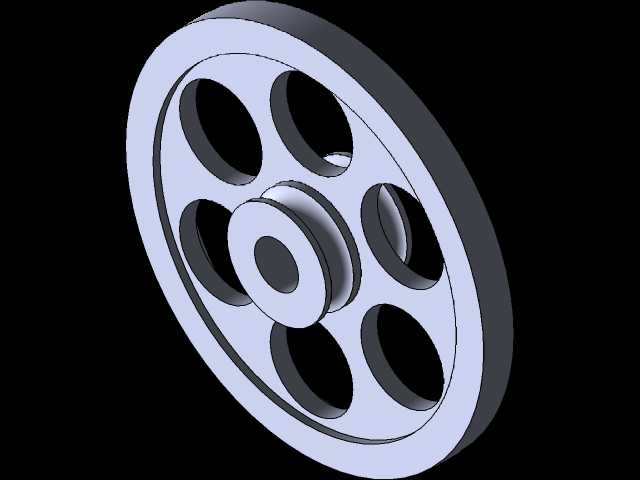

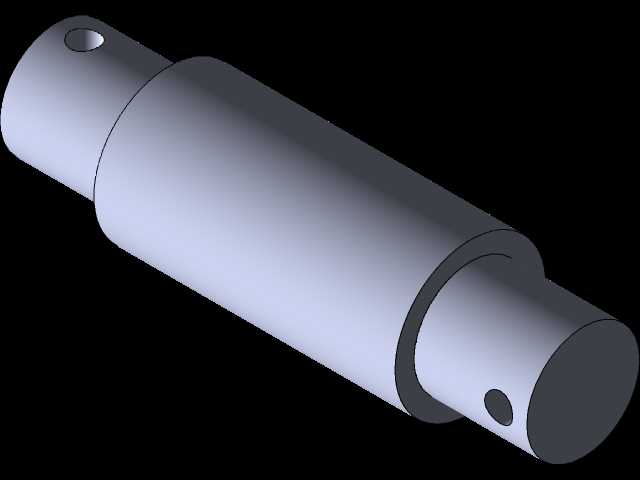

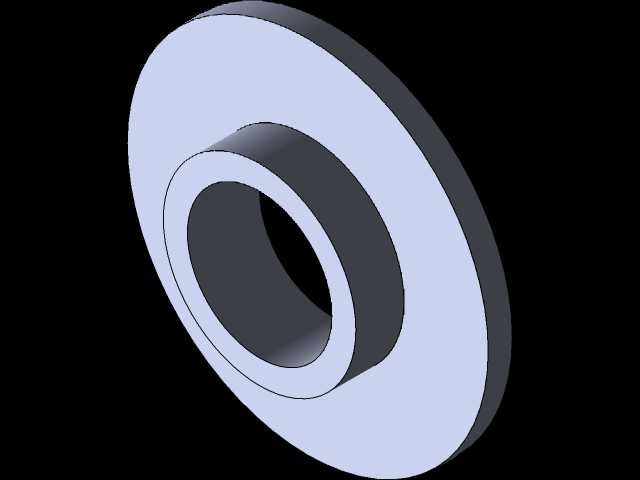

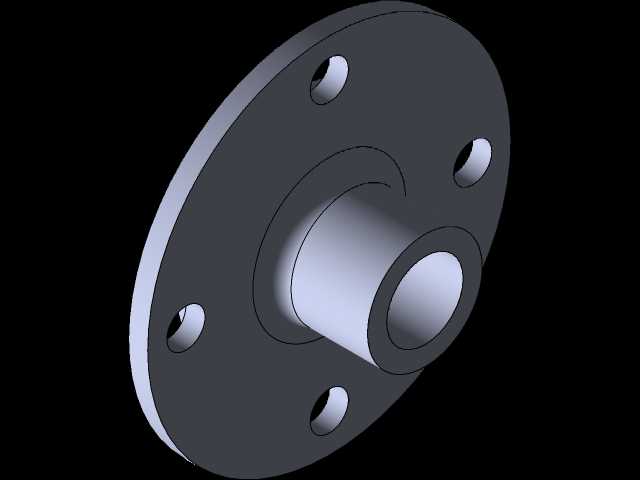

　　降低现场安装的适配难度。配气机构的安装位同样集成在壳体上部，和气缸流道直接连通，不需要额外的转接结构，让整个动力单元的集成度更高，减少了零散部件的数量，降低后期维护的拆装复杂度。从动力传递路径来看，蒸汽进入气缸后推动活塞做往复运动，通过连杆将直线运动转换为曲轴的旋转运动，双缸交替做功的模式让曲轴在旋转一周的过程中获得两次动力输入，相较于单缸结构，其最小启动扭矩更低，在较低的进汽压力下也能够顺利启动，适配低压蒸汽源的使用场景。壳体表面的加强结构设计也充分考虑了薄型结构的刚性需求，在气缸安装位、曲轴轴承位等受力集中的区域，都做了局部加厚处理，避免长期受力导致的结构变形，保证各个运动部件的配合精度不会在长期运行后出现超差问题。
