带滑阀结构的六缸径向蒸汽动力装置

　　在小型固定式动力输出、教学演示装置以及复古动力设备复刻场景中，径向布置的蒸汽机凭借结构紧凑、扭矩输出平顺的特点，始终占据着特定的应用位置，带滑阀配气结构的六缸径向蒸汽机，正是这类动力装置中兼顾做功效率与运行稳定性的典型结构。从实际用途来看，这类六缸径向蒸汽机既可以作为小型加工设备的独立动力源，在无电力供应的偏远作业场景中驱动小型磨具、输送机构完成作业，也可作为热能动力教学的实体演示载体，直观展示蒸汽热能向旋转机械能转换的完整过程，部分蒸汽动力爱好者的复刻改装项目中，该结构也常被用作小型载具的动力输出单元。

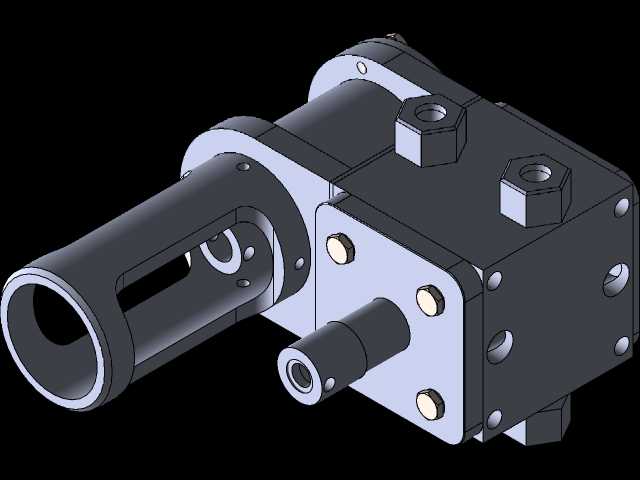

　　从功能特性层面拆解，这套六缸径向蒸汽机采用滑阀作为核心配气部件，相较于传统的提阀配气结构，滑阀的往复运动行程更短，配气相位的调整容错空间更大，六组气缸沿曲轴径向均匀排布的布局，让曲轴每旋转一周即可完成六次做功冲程，动力输出的脉动被大幅削弱，无需额外配置大质量飞轮即可获得较为平稳的输出扭矩，低速运行状态下的带载能力明显优于同缸径的单缸或双缸蒸汽机型。滑阀与各缸进排气道的配合面采用研磨密封设计，可有效降低高压蒸汽的泄漏损耗，配合缸体内部的活塞环密封结构，能在额定蒸汽压力下维持稳定的容积效率。

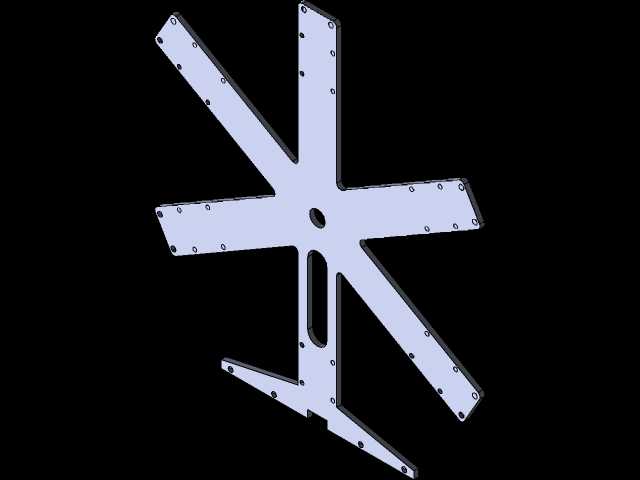

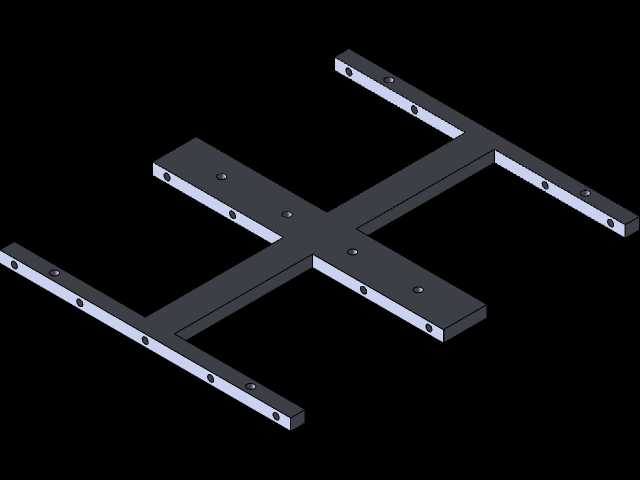

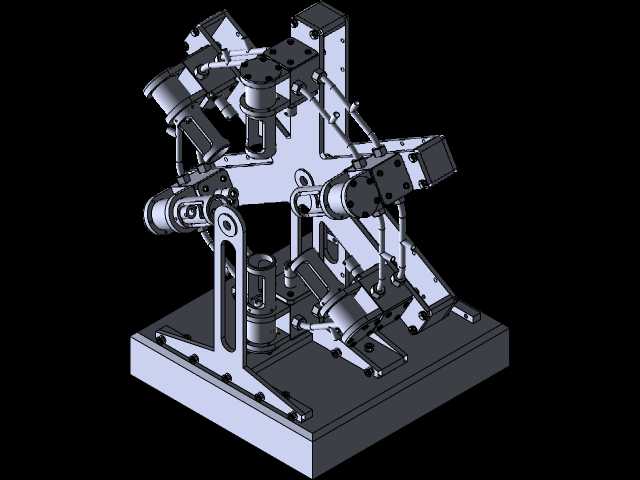

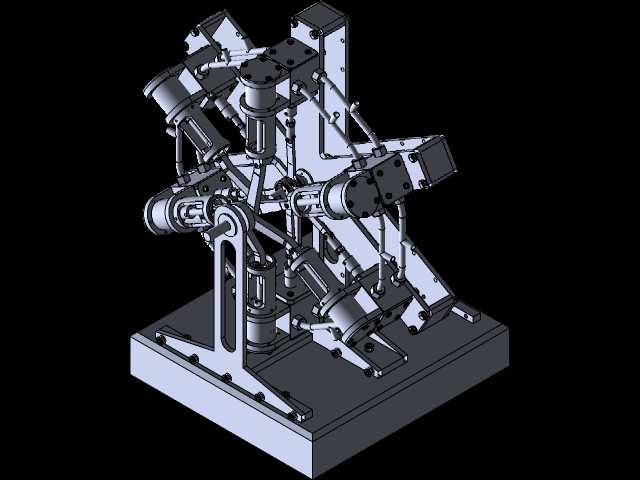

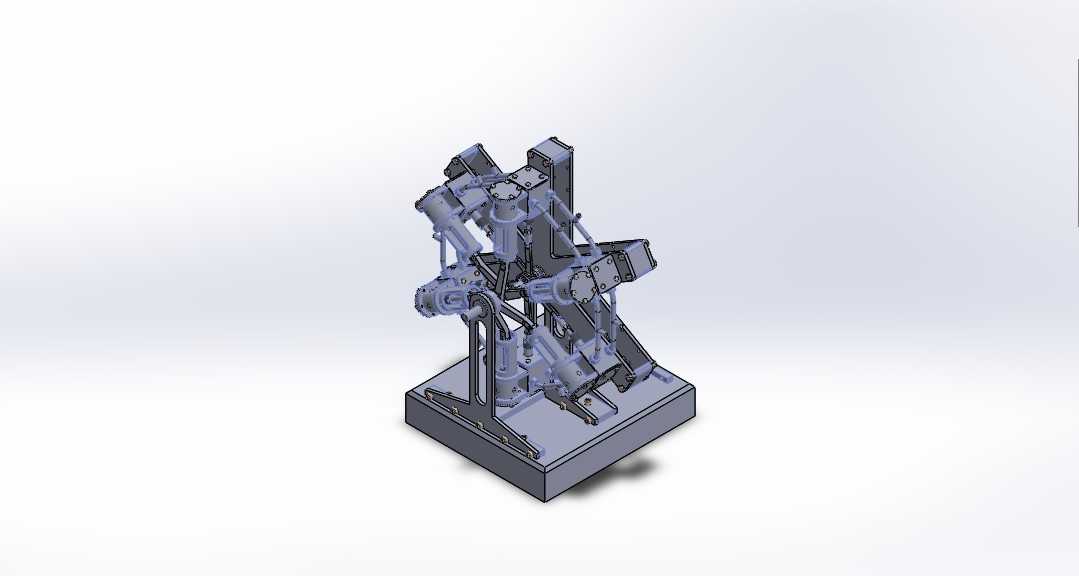

　　设计思路上，这套结构优先考虑了装配与维护的便捷性，整体采用分层式基座布局，下层为平整的安装基座，预留了四个对称的安装定位孔，可直接通过螺栓固定在设备机架或安装平台上，上层为缸体与配气机构的集成安装面，所有气缸沿曲轴回转中心呈放射状固定，滑阀组集中布置在缸体靠近进汽总管的一侧，缩短了高压蒸汽的输送路径，减少管路沿程的热量与压力损失。曲轴采用整体式锻造结构，曲柄销的位置与各缸连杆的对应精度通过加工基准统一保证，装配时无需反复调整各缸的相位角度，滑阀的驱动凸轮与曲轴采用键连接固定，配气相位可通过键槽的微调实现小范围调整，适配不同进汽压力下的配气需求。

　　关于外形尺寸与安装边界，整套装置的基座为矩形加厚铸铁结构，长宽尺寸按照六缸径向排布的最大外圆轮廓预留足够的安装余量，基座厚度经过刚度校核，可承受六缸交替做功时产生的径向交变载荷，运行过程中不会出现明显的结构共振。安装时需注意基座下方的平面度要求，若安装面平面度误差超过0.1mm/m，需通过调整垫铁找平后再拧紧固定螺栓，避免缸体安装位置出现偏移导致的曲轴卡滞。缸体顶部的进汽接口与底部的排汽接口均采用标准管螺纹设计，可直接与现场的蒸汽管路、冷凝回水管路对接，滑阀组的检修空间预留充足，日常维护时无需拆解整体缸体，即可完成滑阀密封面的检查与磨损件更换。

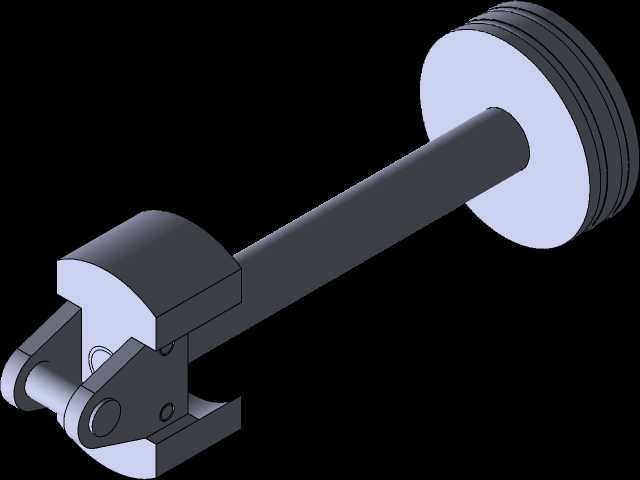

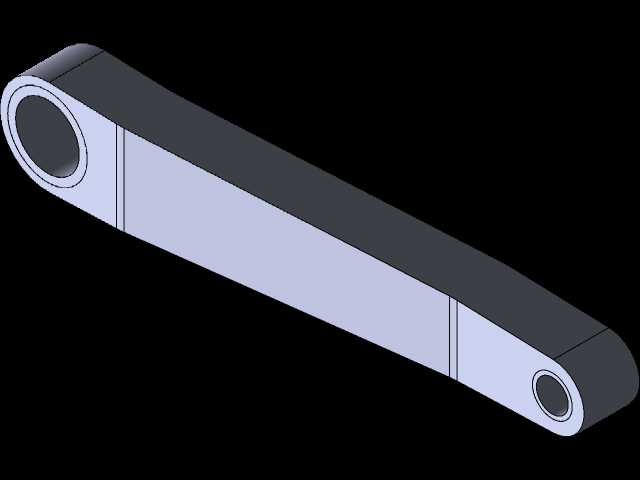

　　实际运行过程中，高压蒸汽从总进汽管进入滑阀腔后，通过滑阀的往复移动依次向对应气缸分配高压蒸汽，推动活塞带动连杆驱动曲轴旋转，做功后的乏汽通过滑阀控制的排气通道汇入排汽总管排出，六组气缸交替做功的过程中，曲轴的受力沿径向均匀分布，主轴承的径向载荷被各缸的作用力部分抵消，有效延长了主轴承的使用寿命。相较于轴向布置的多缸蒸汽机，径向结构的整机轴向尺寸更短，对于安装空间轴向尺寸受限的场景，该结构的适配性更强，同时所有气缸的外露散热面积相近，冷机启动时各缸的温升速度更为均匀，不会出现局部缸体温差过大导致的热变形卡滞问题。
