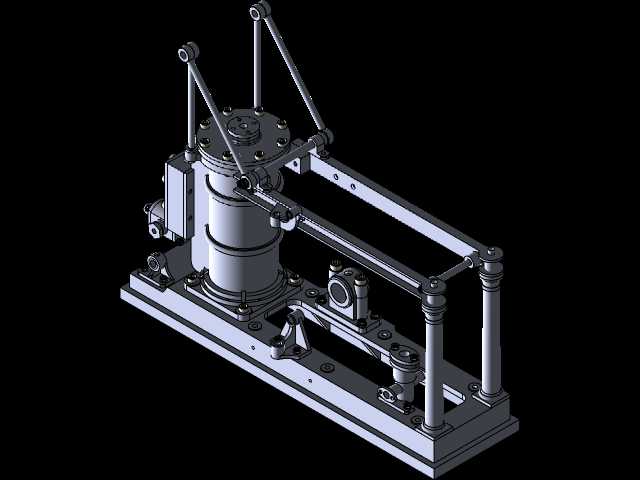

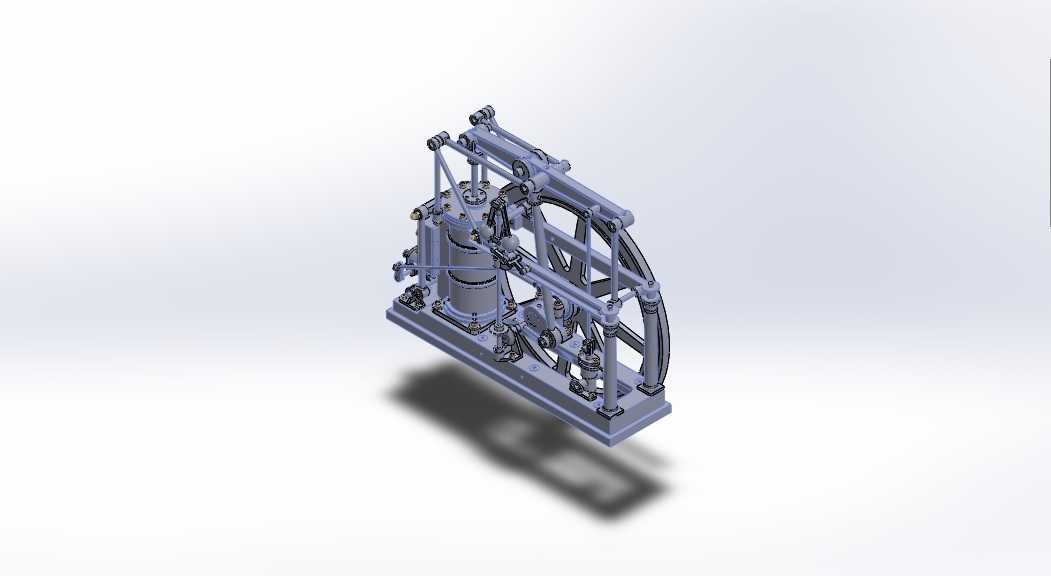

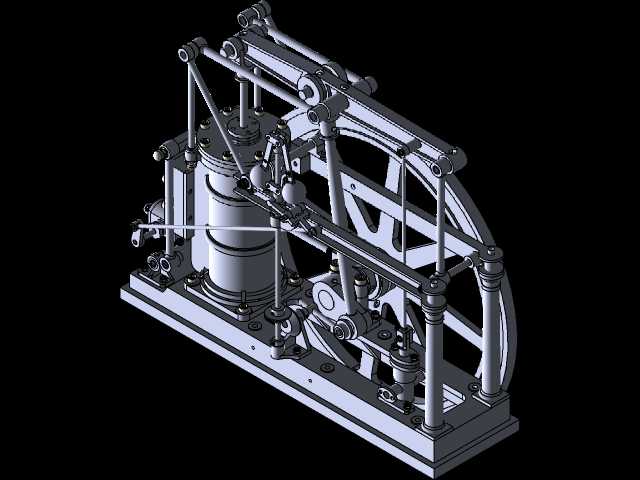

单缸蚱蜢梁动力装置结构设计

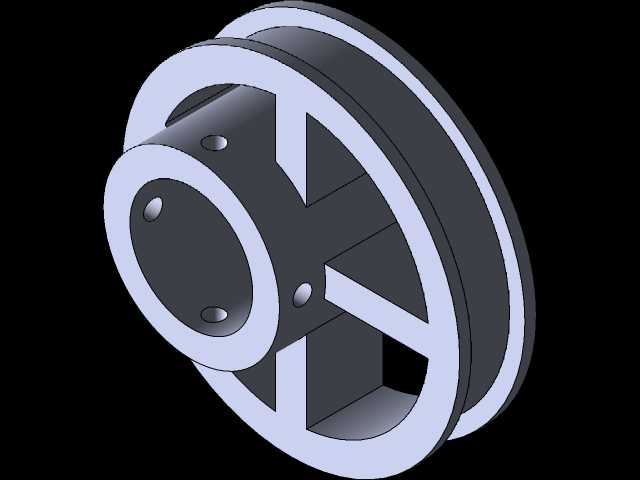

　　在小型动力输出场景中，这类单缸结构的动力装置常被应用于小型农用作业机具、教学演示实验台、小型便携发电机组等对动力单元体积、自重有严格限制的场合，其结构紧凑的特性能大幅缩小整机的安装占用空间，降低整体设备的自重负载。从实际功能来看，该动力装置通过缸内燃烧做功带动蚱蜢梁结构完成往复摆动到旋转运动的转换，最终向外输出稳定的旋转扭矩，可直接连接小型作业负载，也可通过带轮、齿轮组对接后续传动链路，适配不同转速、扭矩的输出需求。

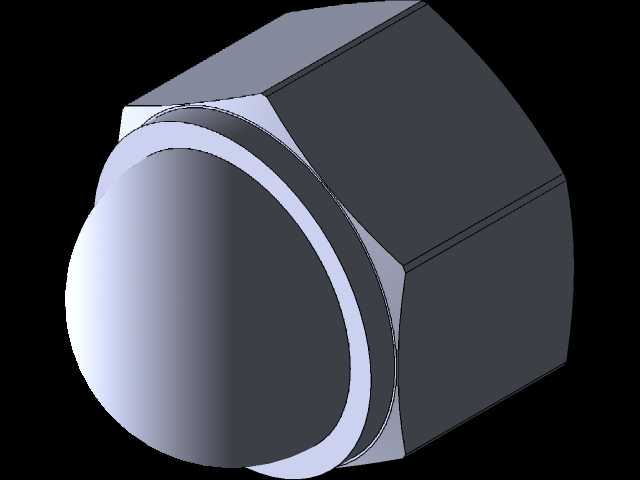

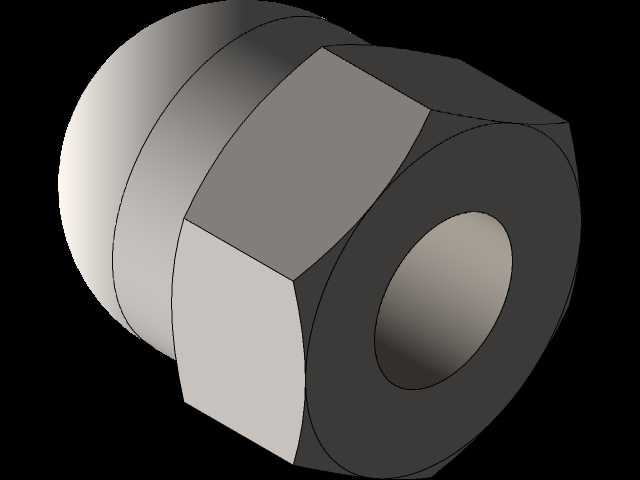

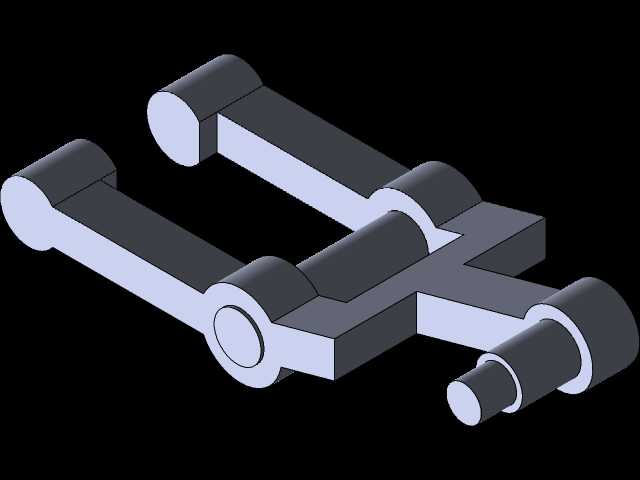

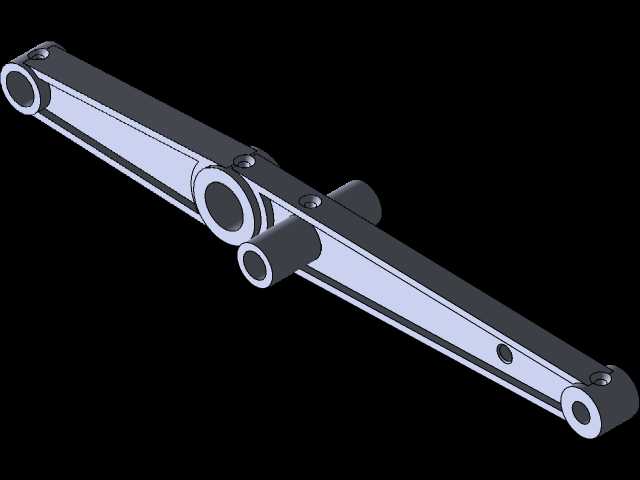

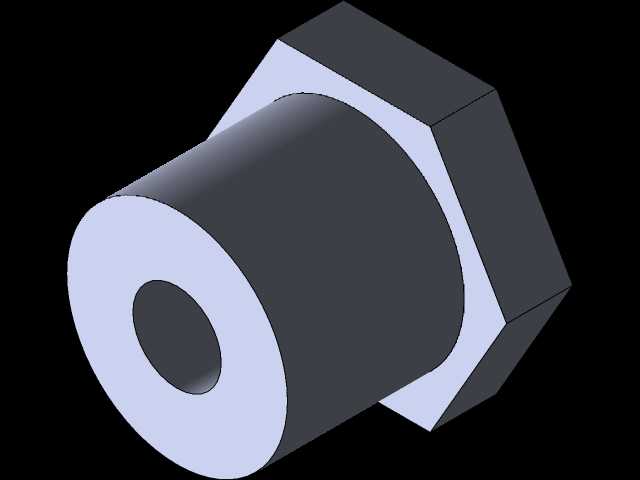

　　设计过程中，首先要兼顾结构强度与轻量化需求，核心的梁体部件采用等强度变截面设计，在受力集中的铰接位置做局部加厚处理，非受力区域通过合理的结构挖空减少不必要的材料堆砌，既保证往复运动过程中部件不会出现形变断裂，也能降低运动件的惯量，减少动力输出过程中的无用损耗。外部的连接端采用六角结构设计，并非随意选型，这种结构能适配常规的扳手类工装，在设备装配、后期维护拆解时不需要定制专用工装，现场作业人员用常规工具就能完成部件的拆装紧固，大幅降低运维的门槛。中间的通孔结构兼顾了减重与走线、通流的多重需求，根据不同的装配场景，该通孔可穿设固定螺栓实现部件的轴向定位，也可作为润滑油路的通道，为内部铰接的摩擦副提供持续的润滑介质供给，减少运动过程中的磨损量，延长部件的整体使用寿命。

　　从安装边界来看，该部件的轴向尺寸、径向最大轮廓都经过严格的尺寸链校核，六角端的对边尺寸符合通用紧固件的尺寸规范，对接安装座时不需要额外加工异形的安装位，常规的圆孔配合端面压紧就能实现可靠固定。部件的各段同轴度、端面跳动公差都控制在合理的机械加工精度范围内，装配后不会出现运动卡滞、偏磨的问题，运动过程中梁体的摆动轨迹经过运动仿真验证，全行程内不会和周边的缸体、机架部件发生运动干涉，不需要额外预留过大的安全间隙，能进一步压缩整机的布局空间。

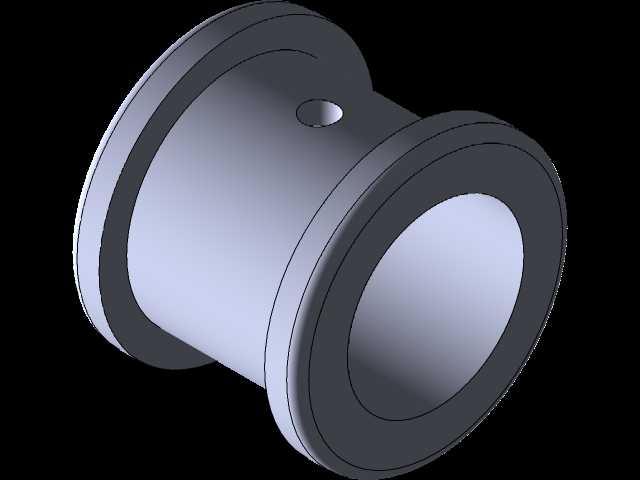

　　在实际工况适配方面，该结构的动力装置转速区间适配小型动力的常用工作范围，蚱蜢梁的铰接点位置经过反复优化，能最大化将往复做功的力转换为输出扭矩，同时降低运动过程中的冲击载荷，让整机运行的振动幅度控制在可接受范围内，不需要额外加装大尺寸的减震结构就能满足常规使用场景的震动要求。部件的材质选型也兼顾了成本与耐用性，外部结构件采用常用的结构钢材质，摩擦副位置可根据使用需求更换耐磨衬套，易损件的采购替换十分便捷，不会出现因为特殊配件断供导致设备整体停机的问题。对于从事小型动力设备开发、机械结构教学的从业者来说，该结构的设计思路能提供很实际的参考，从运动转换的结构选型到安装接口的通用化设计，都贴合一线工程应用的实际需求，没有冗余的花哨设计，每一处结构都对应明确的功能需求，能直接借鉴到同类紧凑型动力单元的开发工作中，减少前期方案选型的试错成本。
