咖啡壶串联蒸汽滚筒动力装置结构

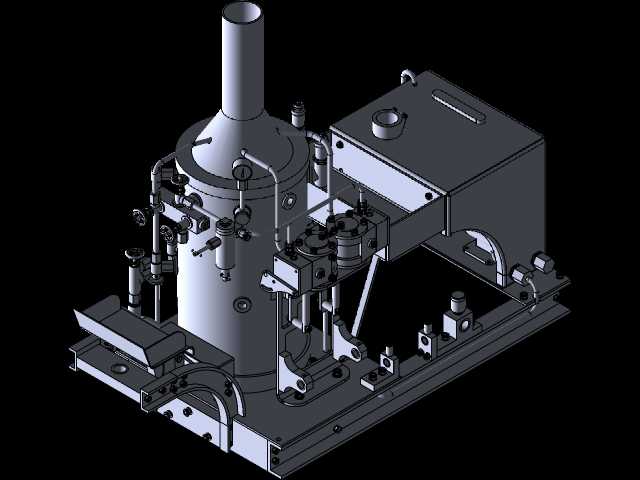

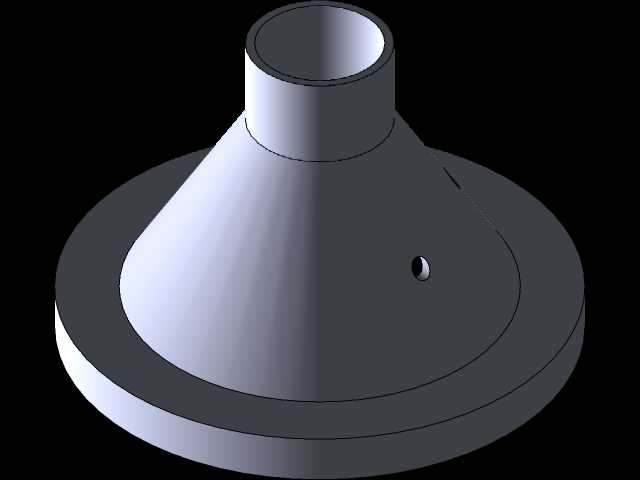

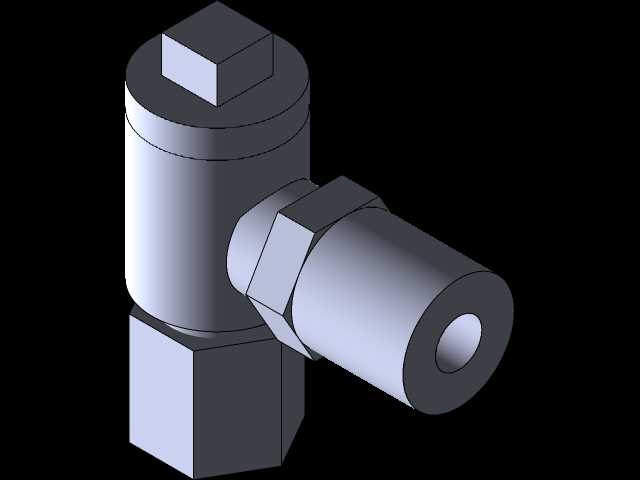

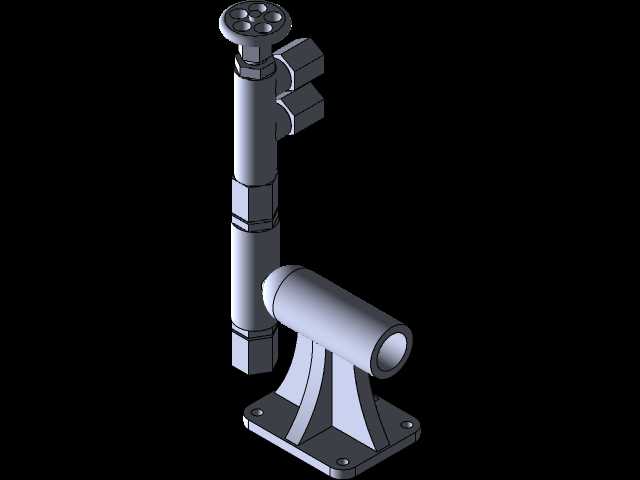

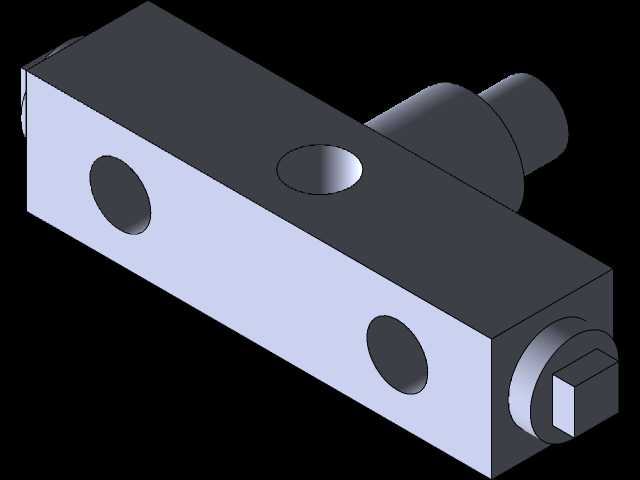

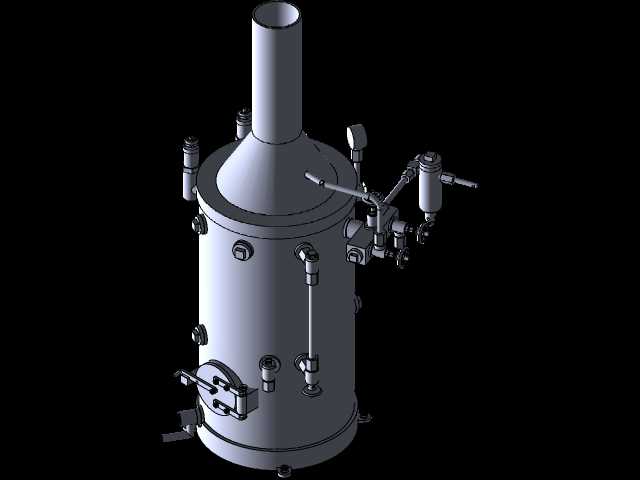

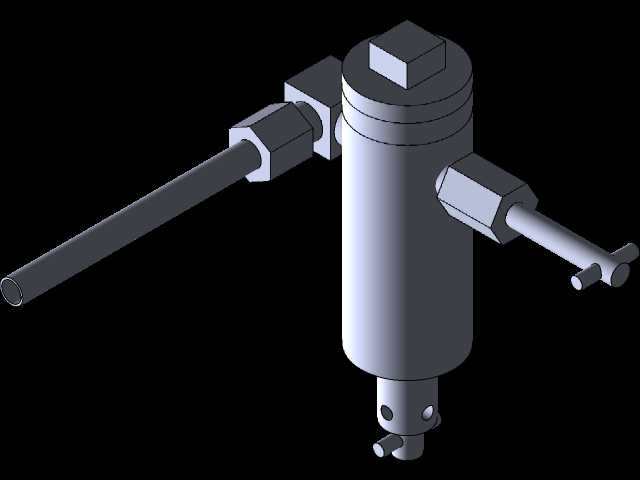

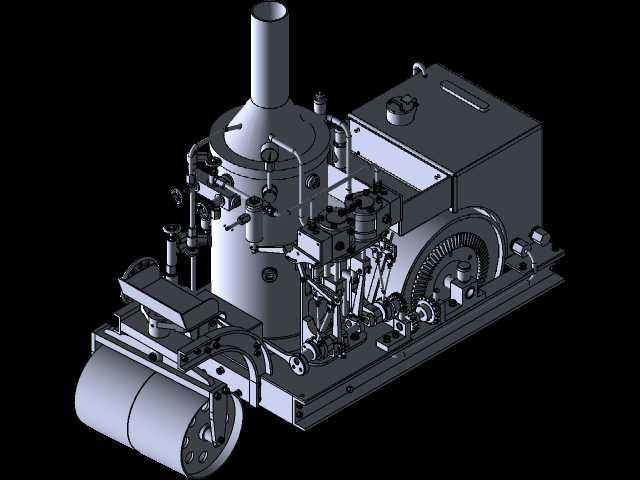

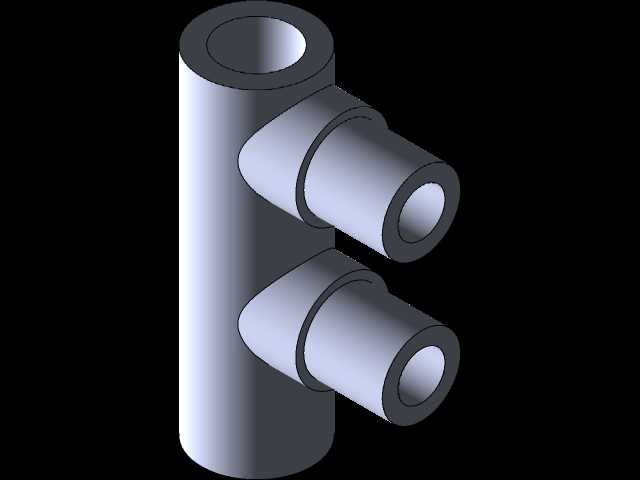

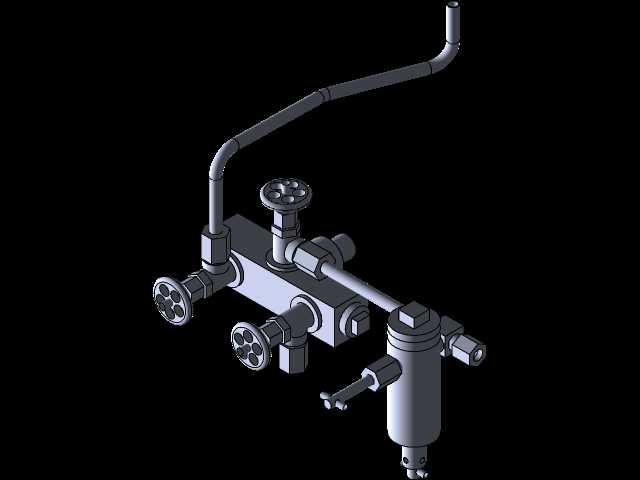

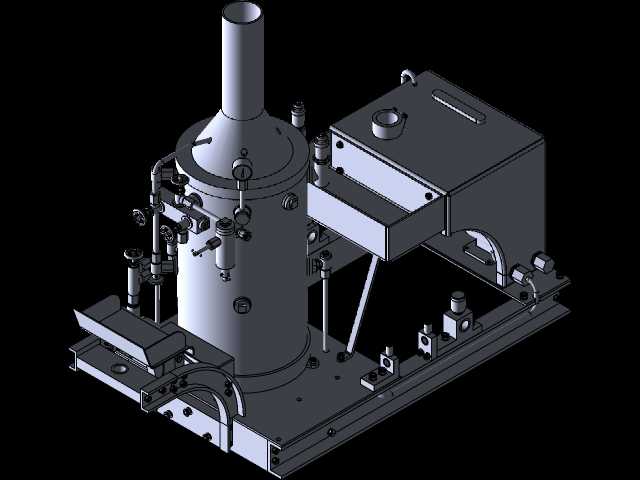

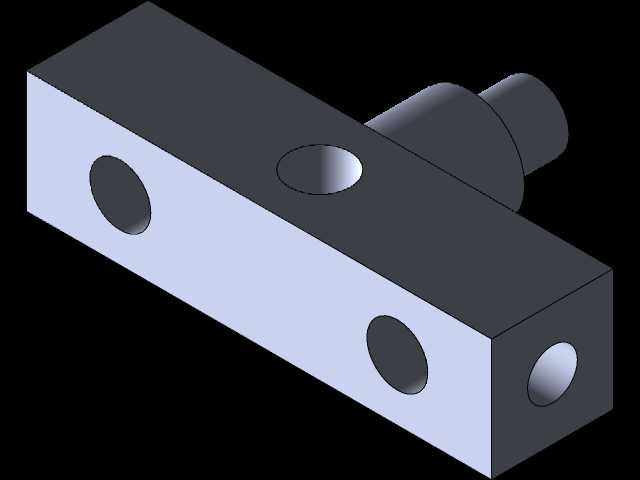

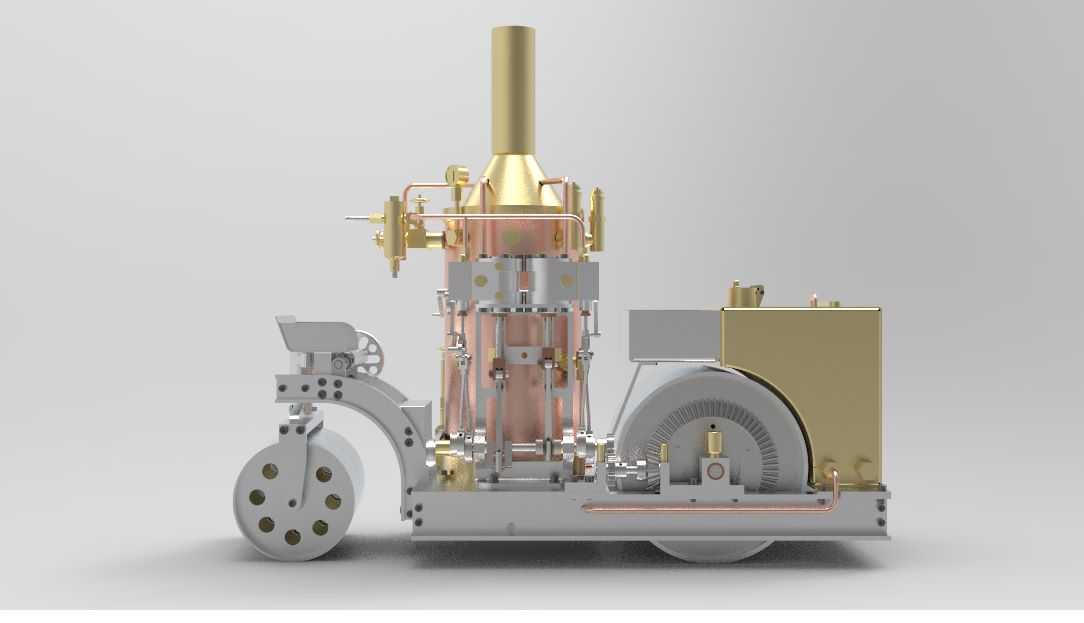

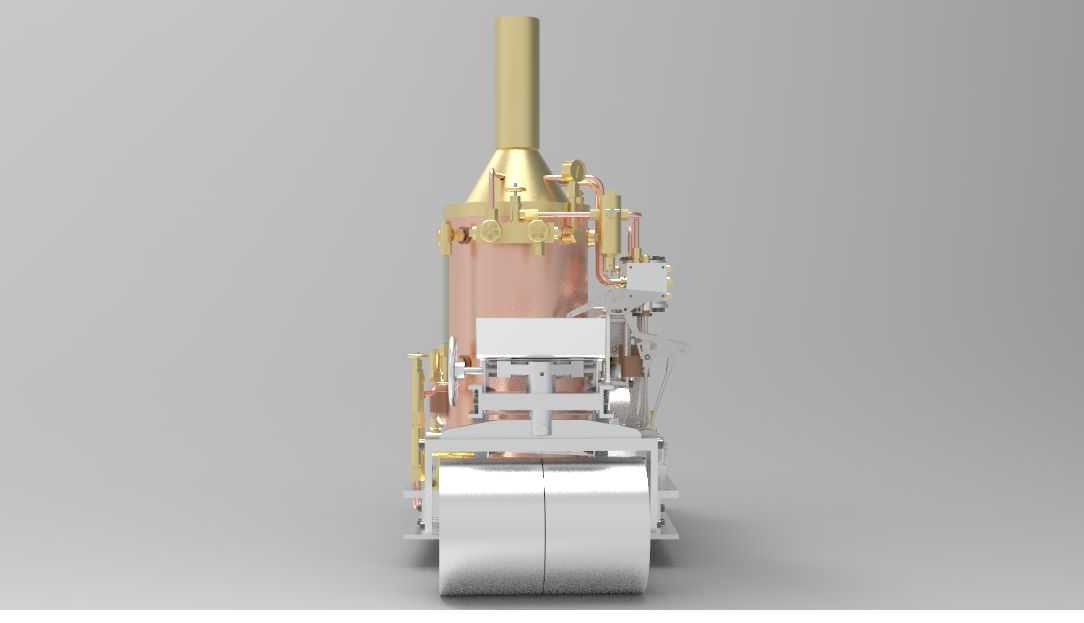

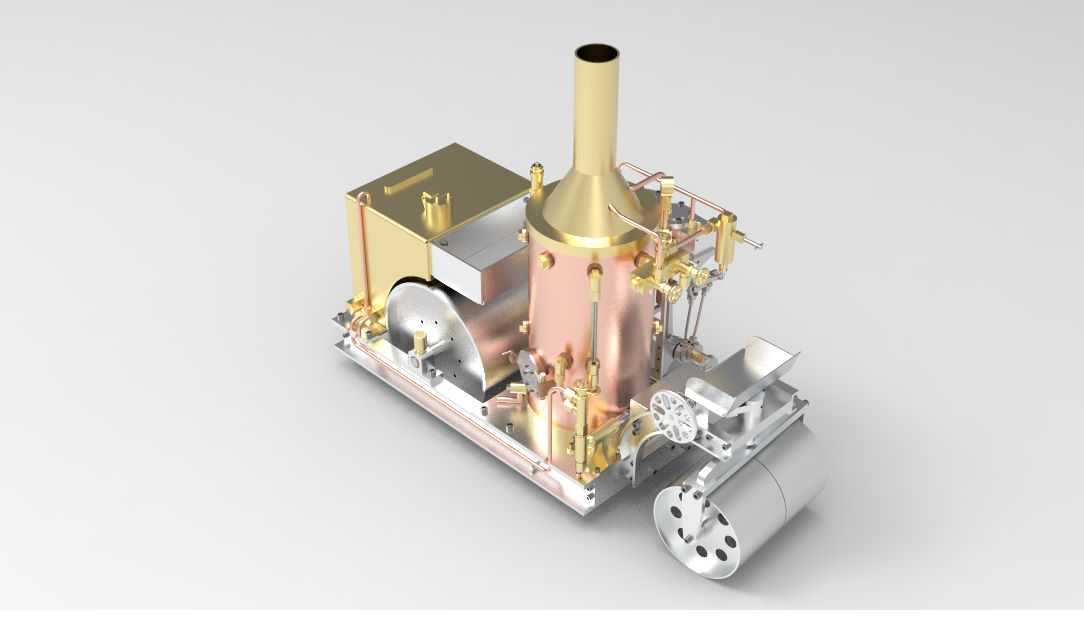

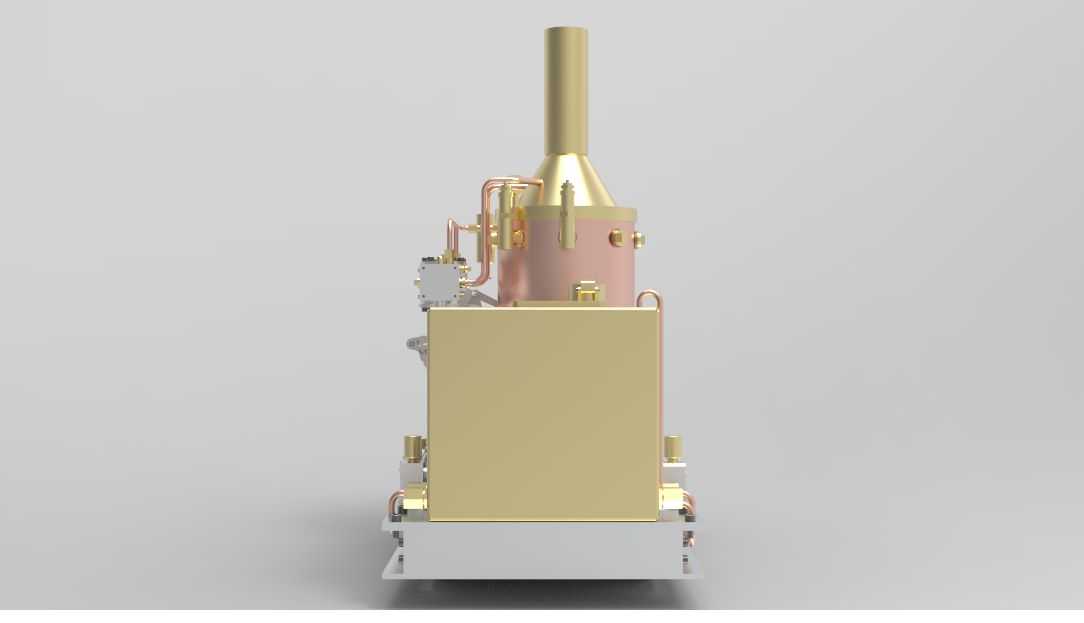

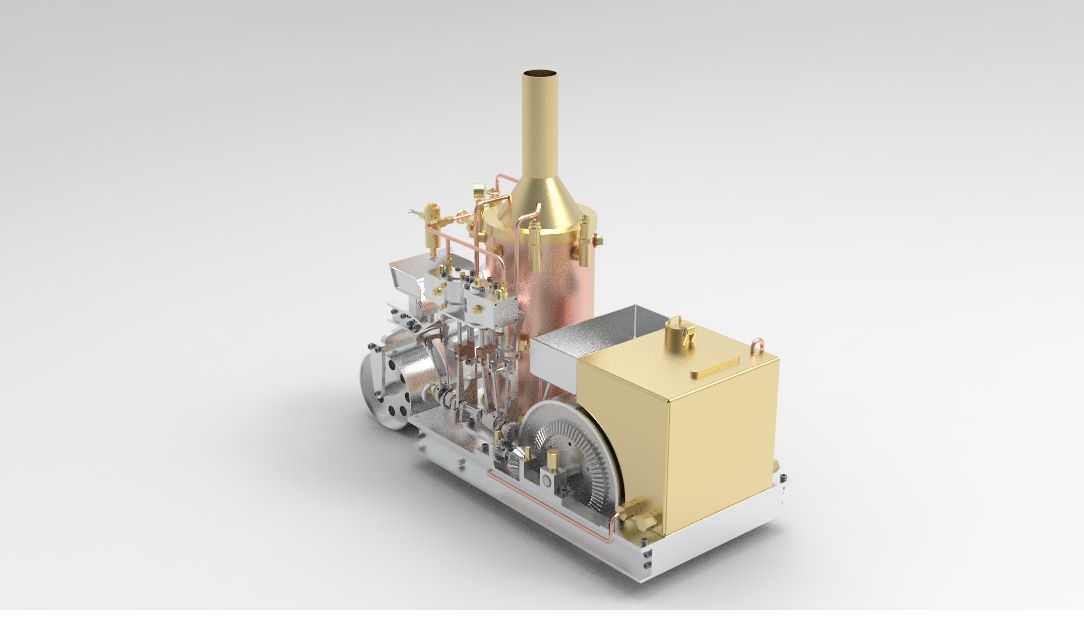

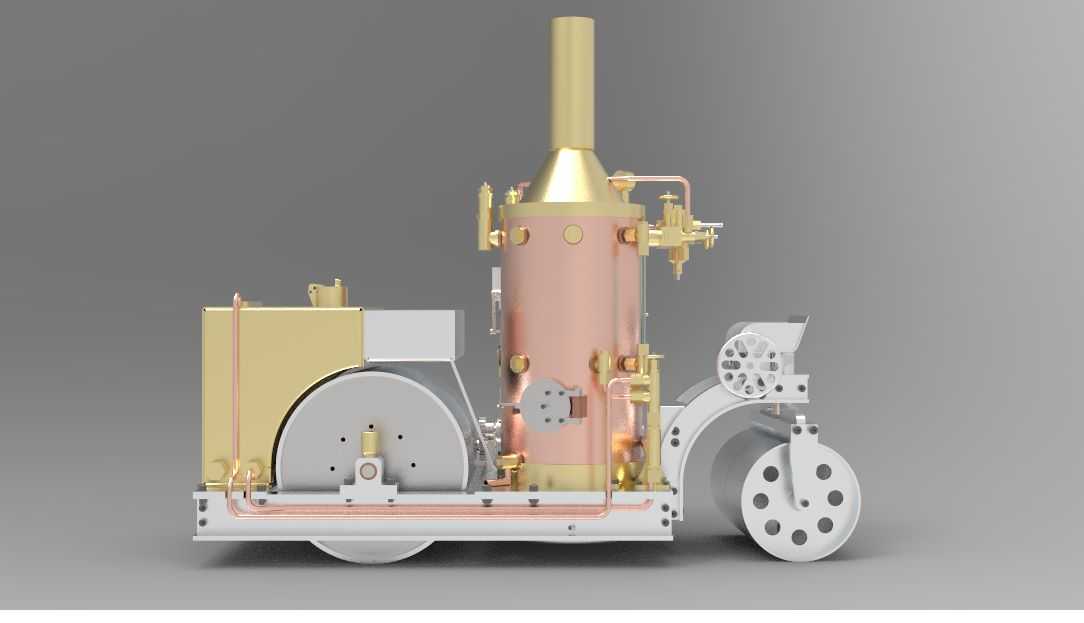

　　这套串联式蒸汽动力滚筒结构，最初的设计出发点是适配小型桌面级蒸汽动力演示场景，同时兼顾复古动力装置的结构展示需求，整体将立式蒸汽发生单元与双滚筒行走执行单元做了同轴串联布局，没有采用传统蒸汽装置分体式的管路外接设计，所有蒸汽输送管路都沿着立式炉体的外侧做贴附排布，尽可能压缩整体横向占用空间，适配桌面展示台的有限安装边界。从实际应用场景来看，这类结构既可以作为蒸汽动力原理的教学演示载体，也能适配小型复古动力模型的行走单元需求，立式炉体部分采用铜质腔体结构，腔体壁厚按照低压蒸汽工况做了等强度设计，上部的烟囱结构既承担排烟通道功能，也作为蒸汽溢出的辅助泄压通道，和炉体顶部的安全阀做了气路连通，避免腔体超压的风险。炉体侧面布置的分气阀组，

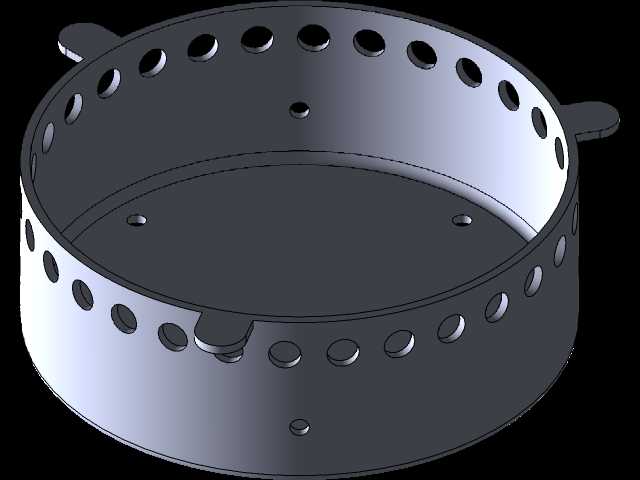

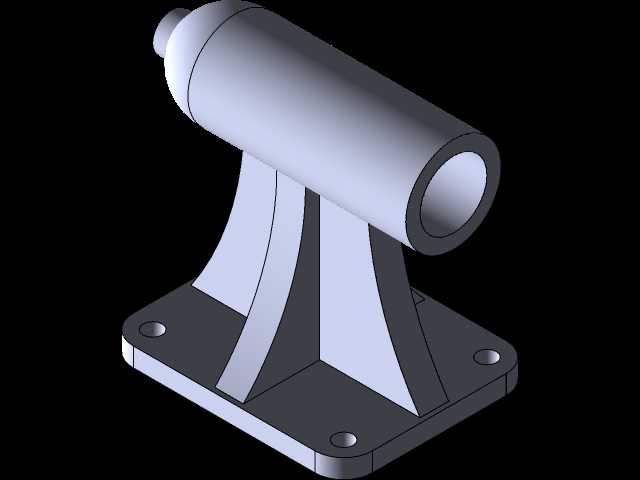

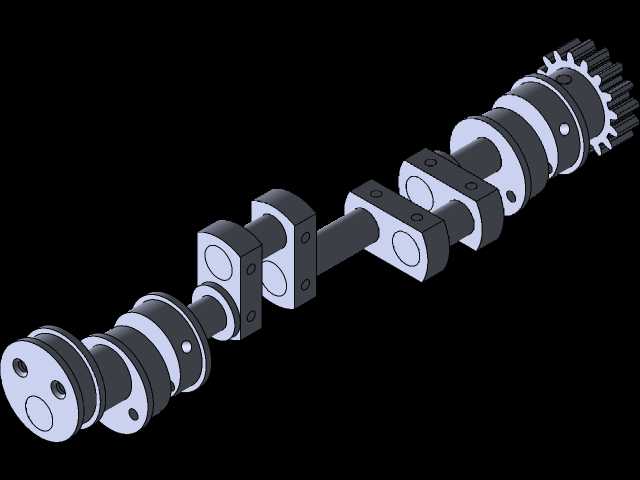

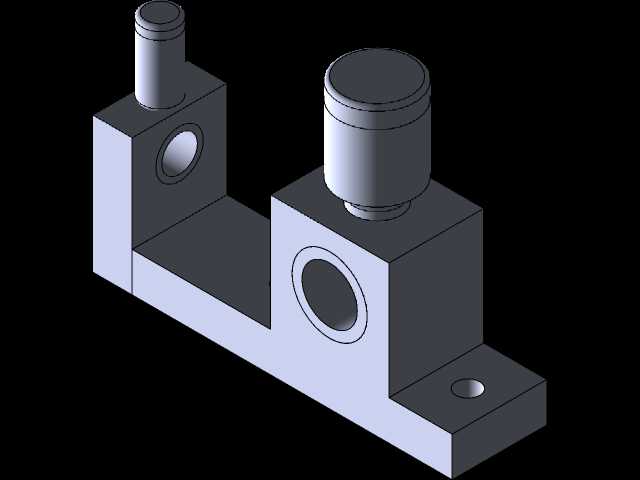

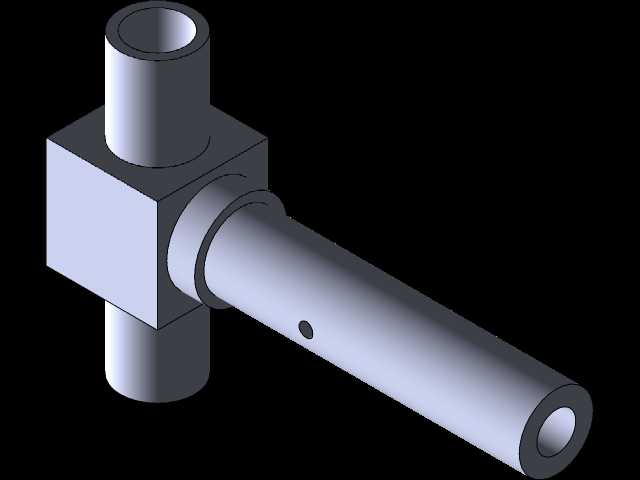

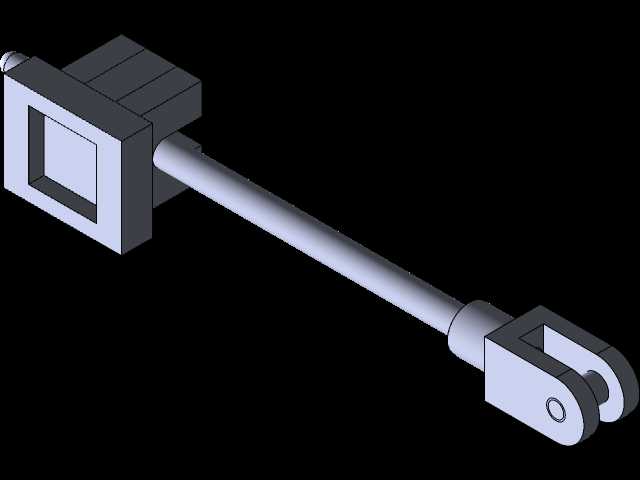

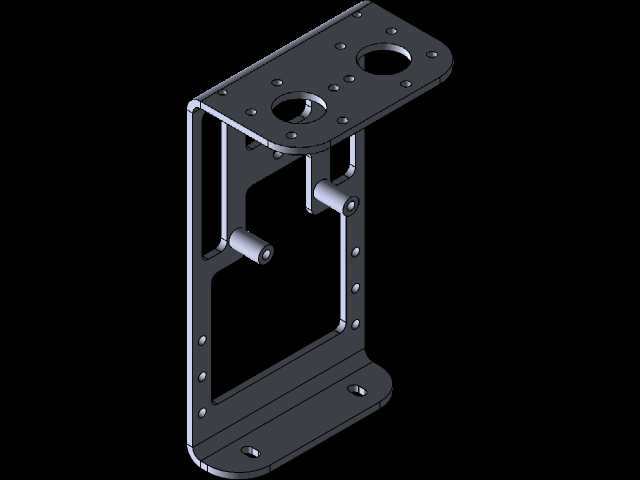

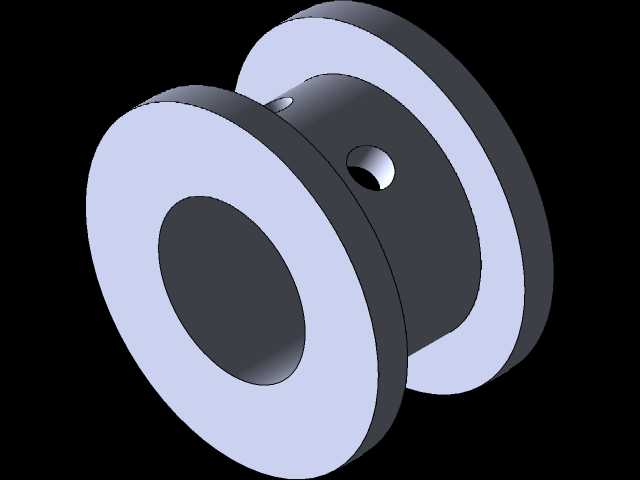

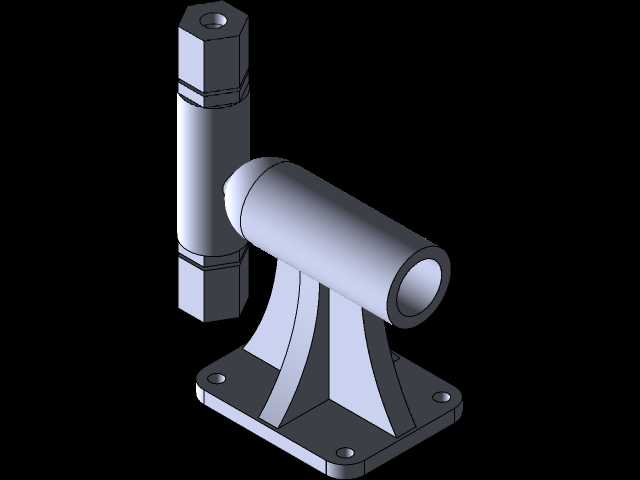

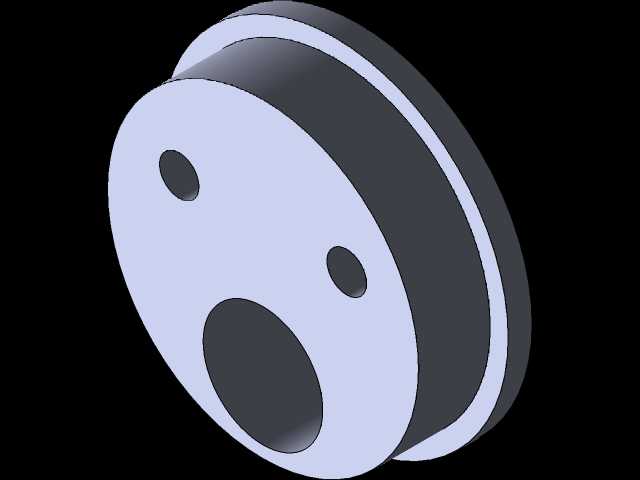

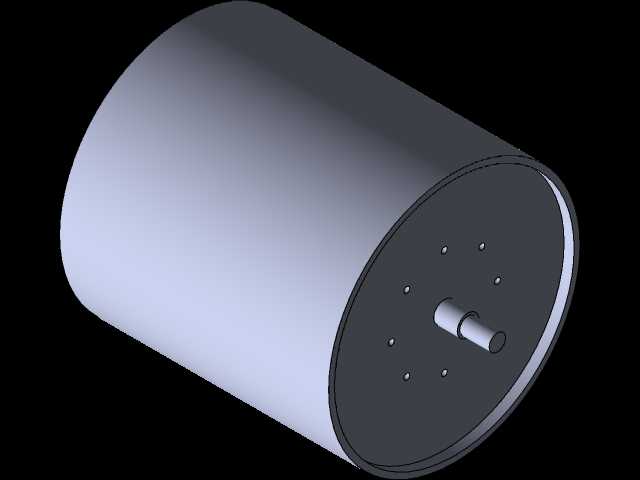

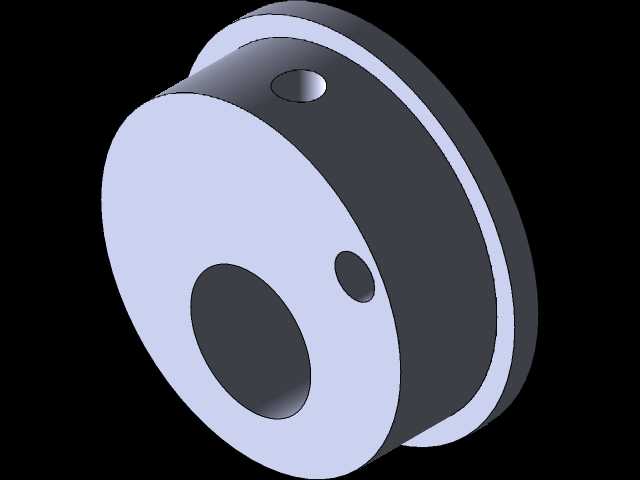

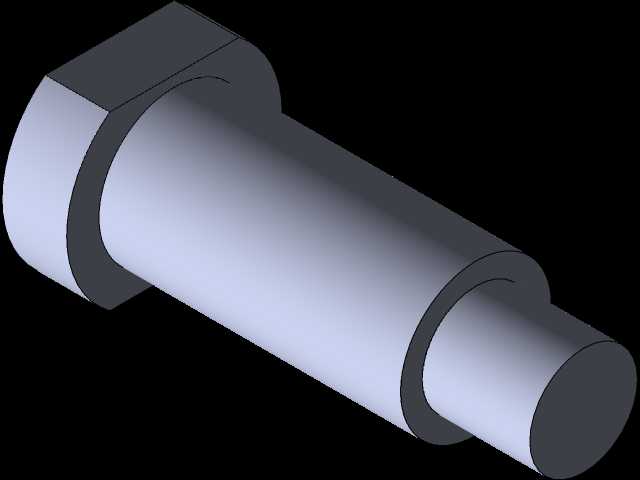

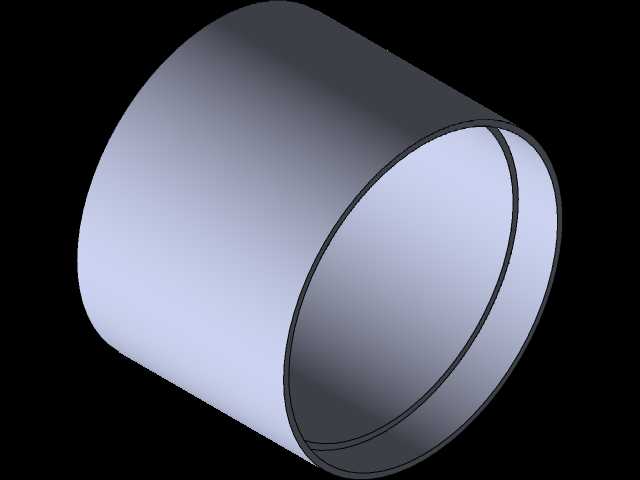

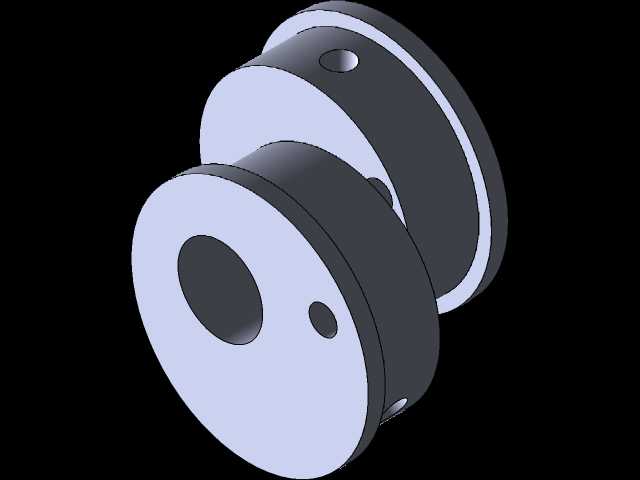

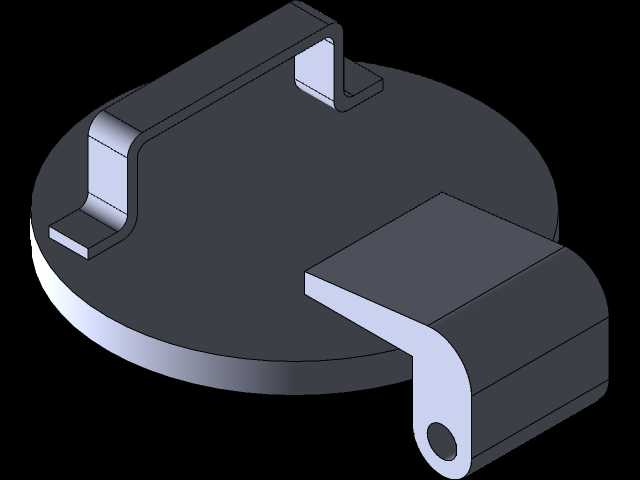

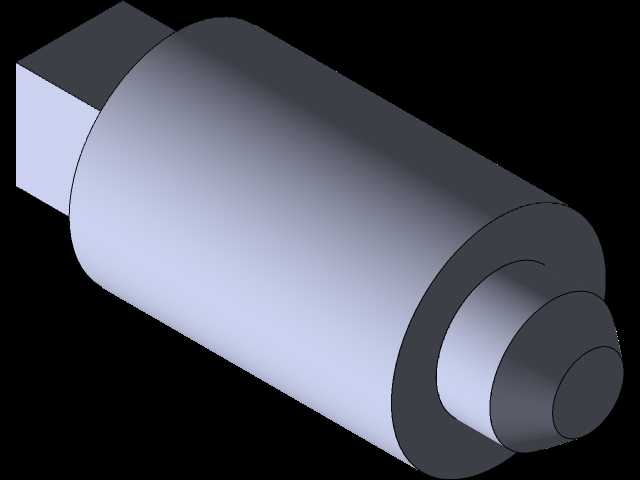

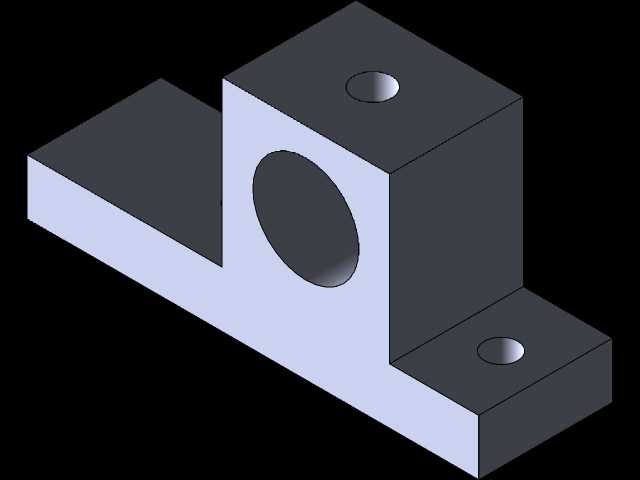

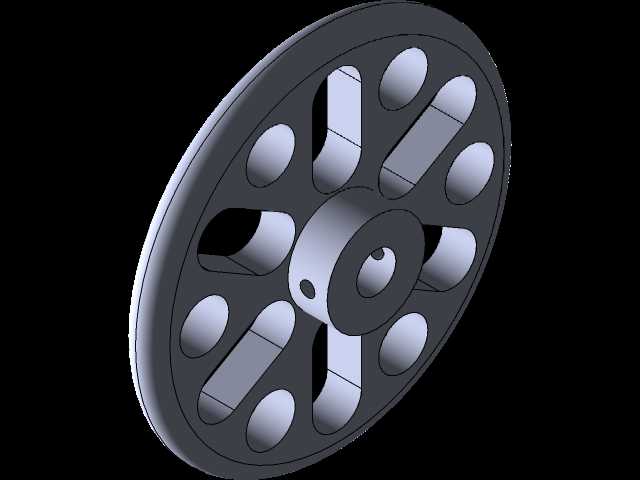

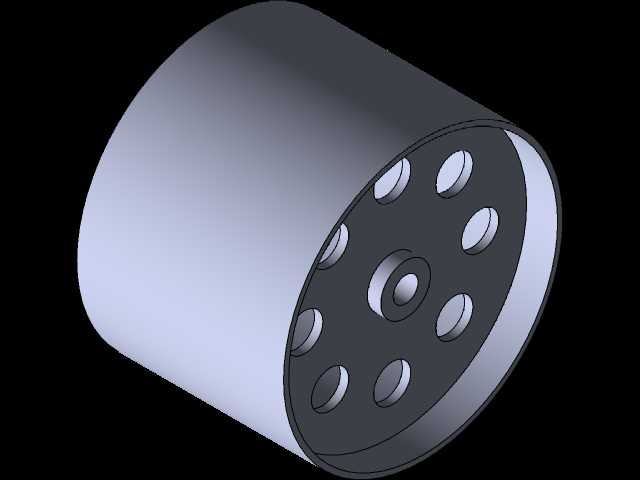

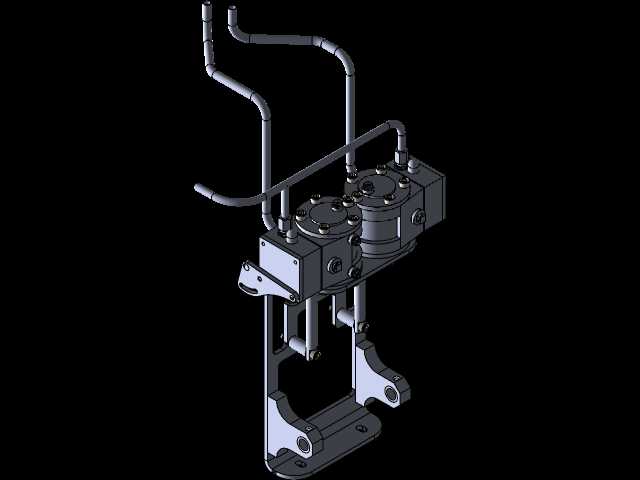

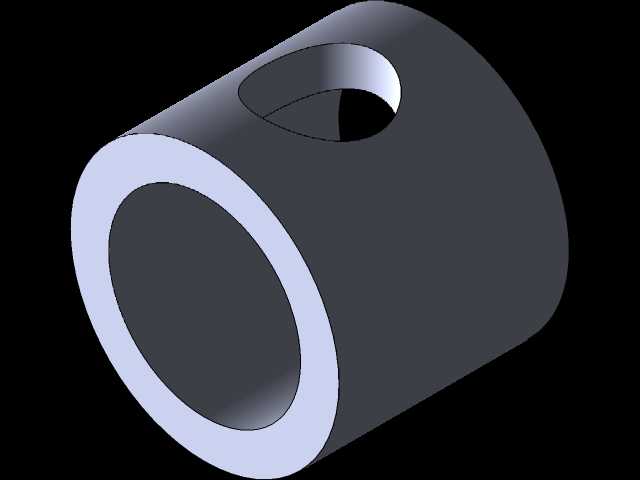

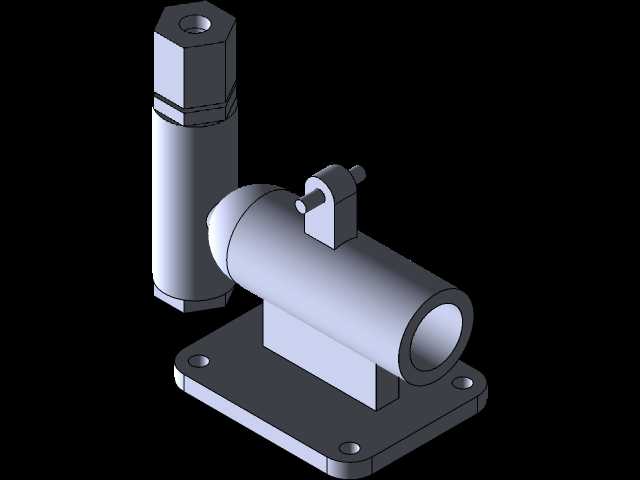

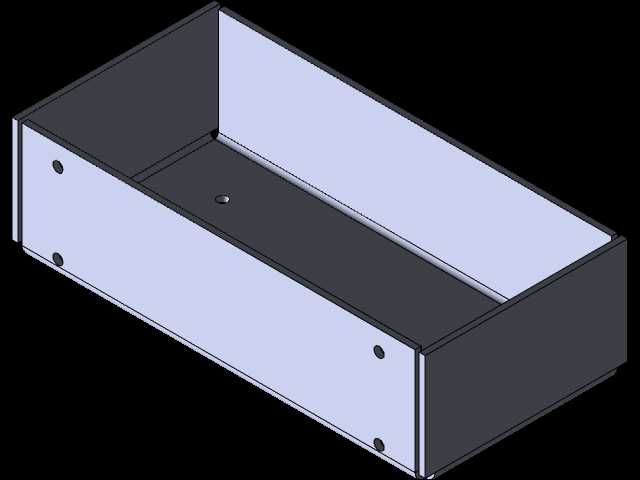

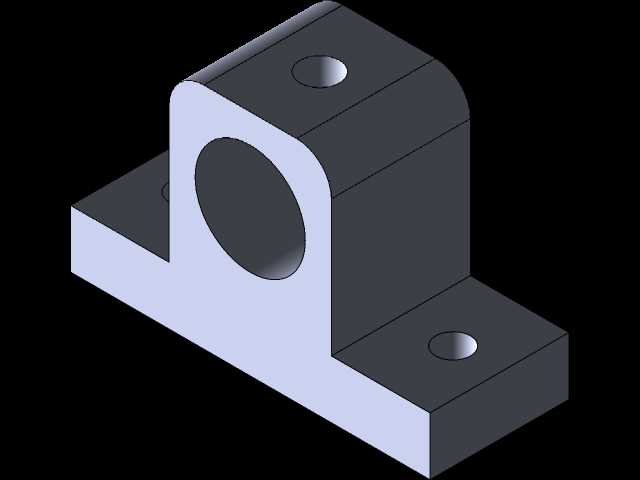

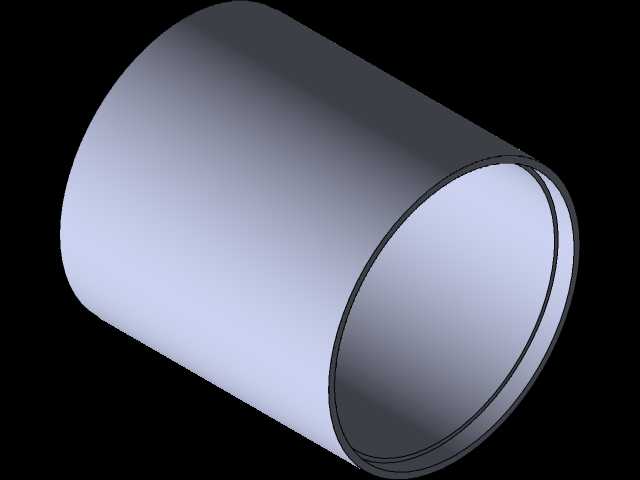

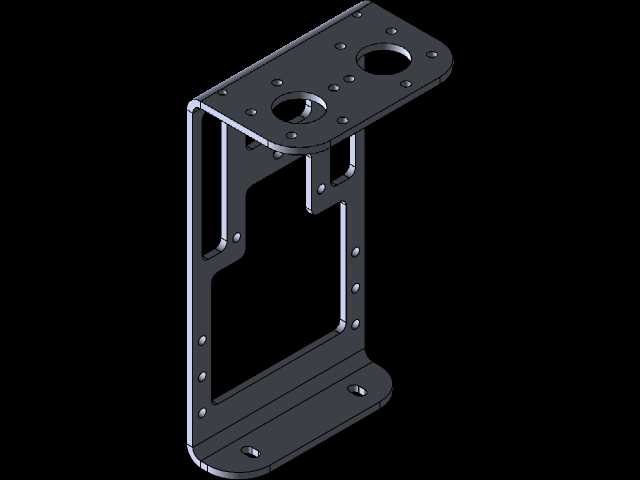

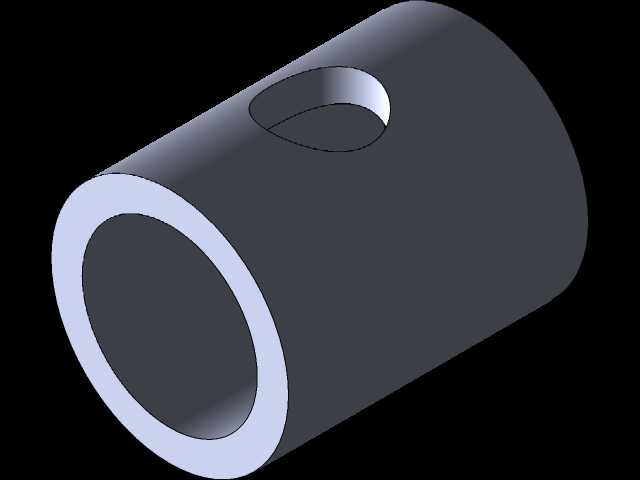

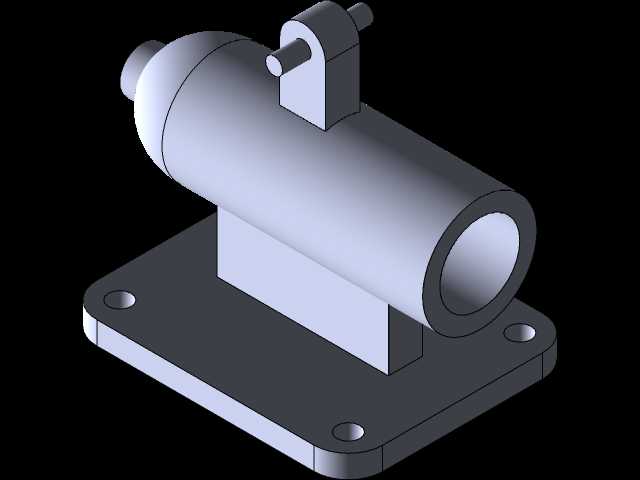

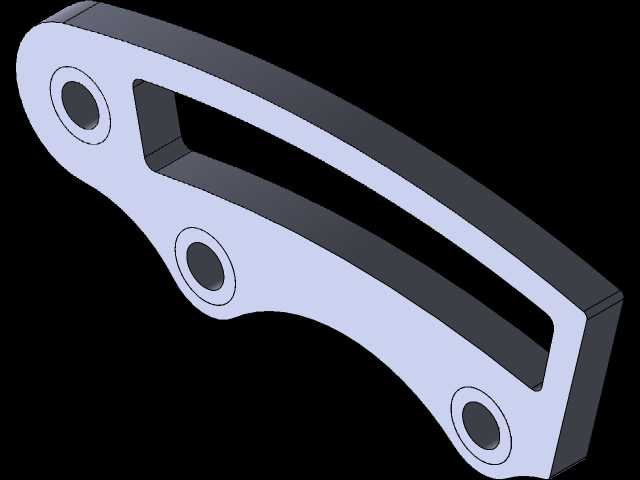

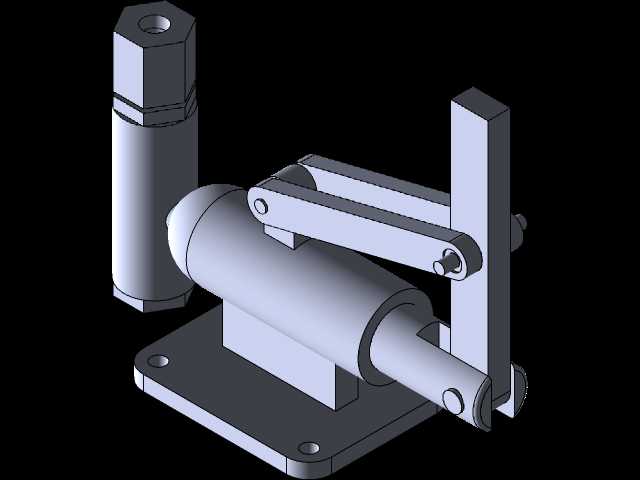

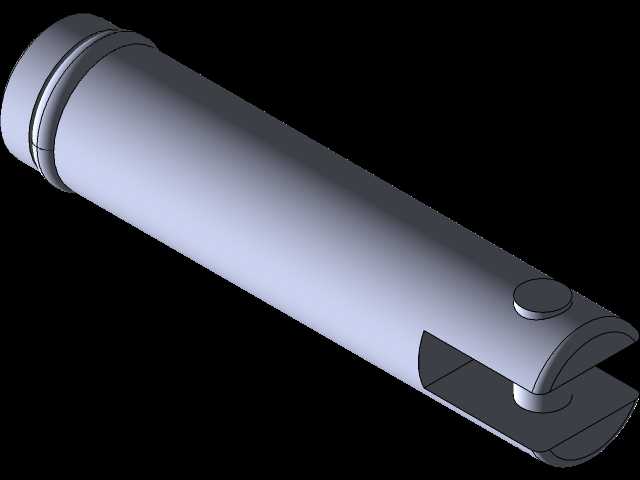

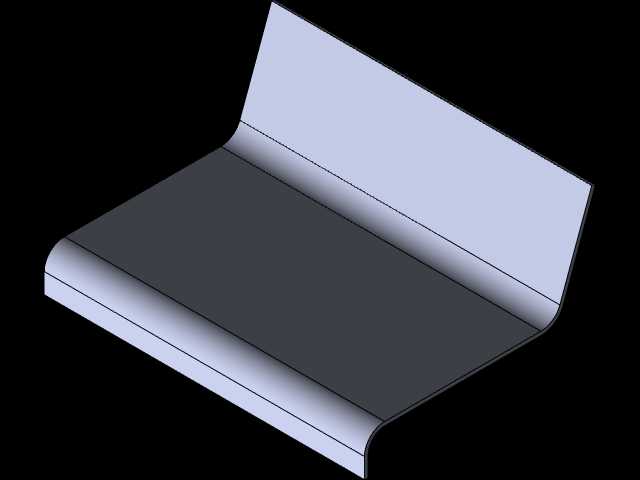

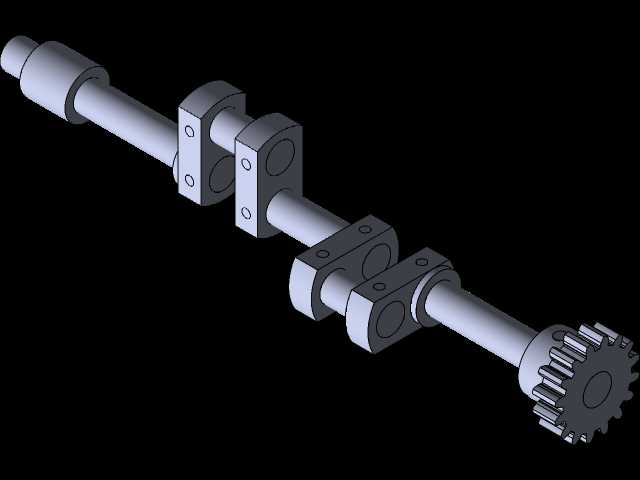

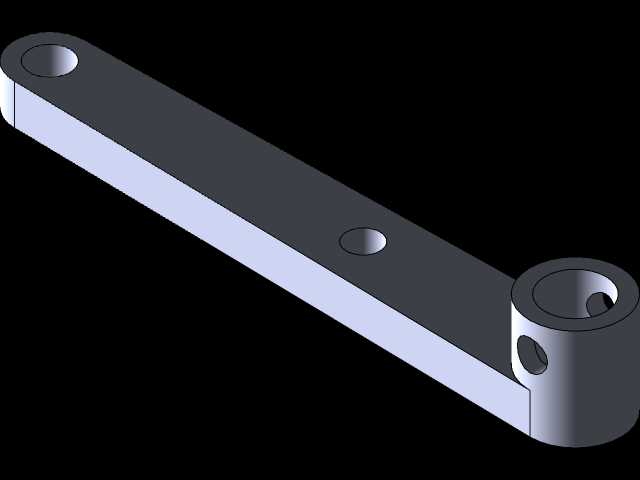

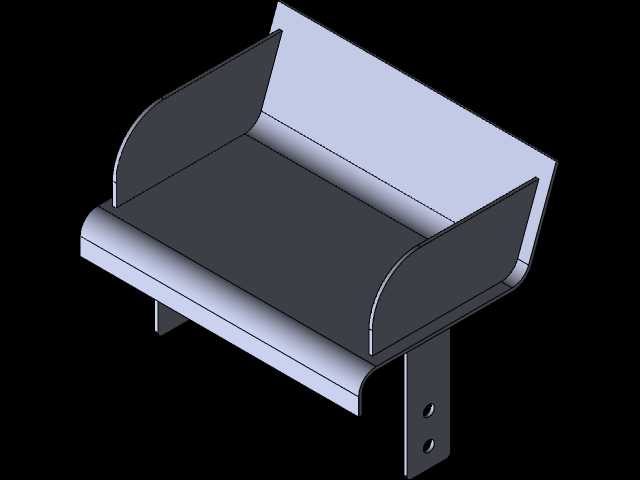

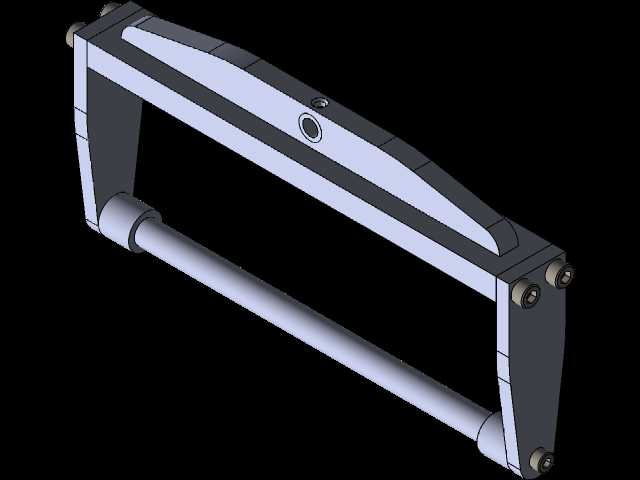

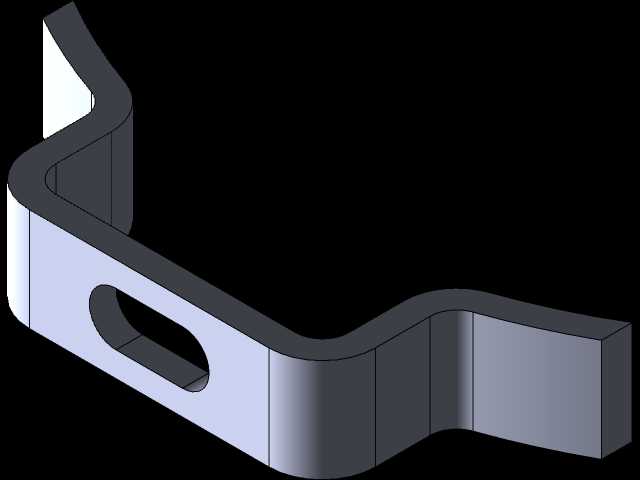

　　负责将产出的高压蒸汽分别输送到两侧的蒸汽活塞缸，活塞缸的输出曲柄直接和下部的双滚筒驱动轴做刚性连接，省去了中间的齿轮减速环节，因为低压蒸汽输出的扭矩本身就适配小直径滚筒的转动需求，双滚筒采用对开式圆柱结构，中间预留了驱动轴的安装孔位，滚筒端面和支架之间预留了0.2毫米的转动间隙，避免运行过程中出现摩擦卡滞。设计过程中特意将炉体的支撑支架和滚筒的安装支架做成了一体化焊接结构，支架采用钣金折弯成型，所有安装孔位都做了同轴度公差约束，保证炉体安装后垂直度误差不超过0.1毫米，避免重心偏移导致滚筒运行时出现偏载。管路部分全部采用小直径紫铜管弯制而成，弯管位置的圆弧半径统一取管路直径的3倍，避免弯管过程中出现管路截面变形导致气阻增大的问题，

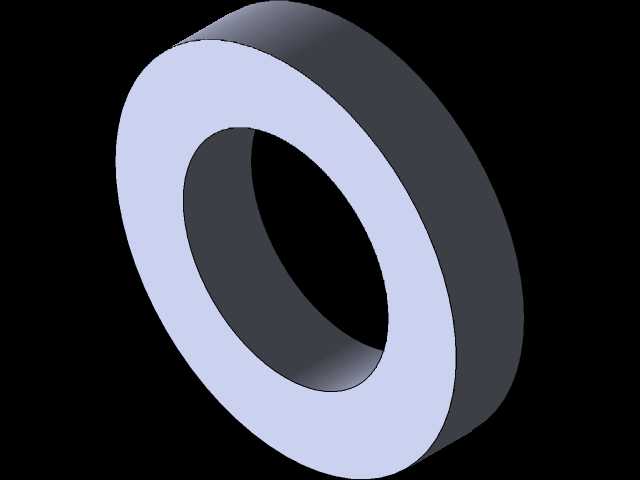

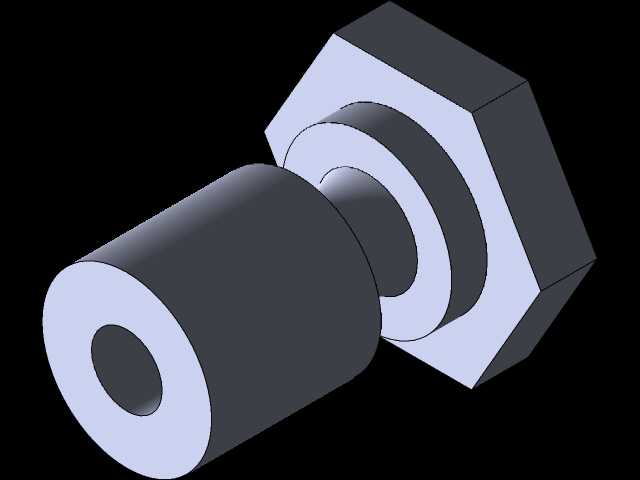

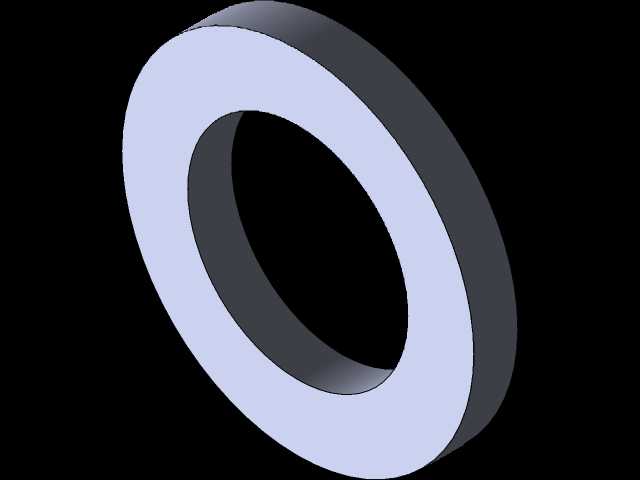

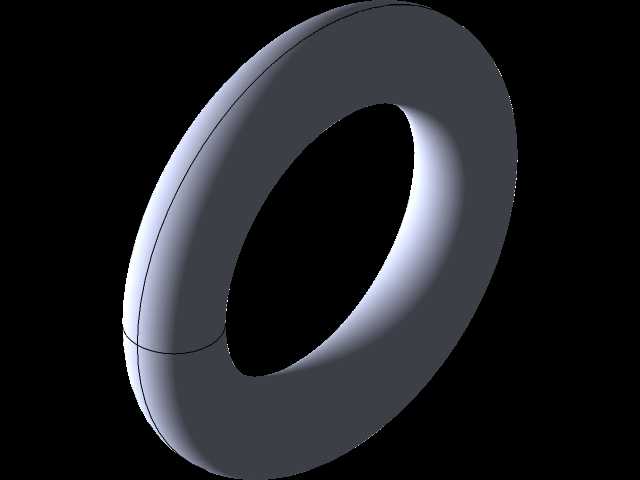

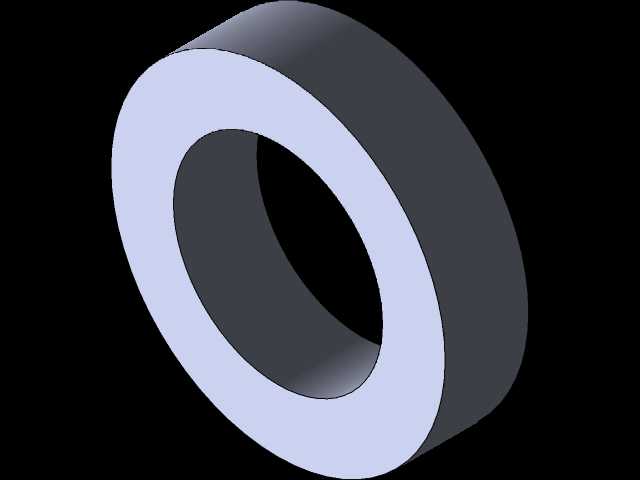

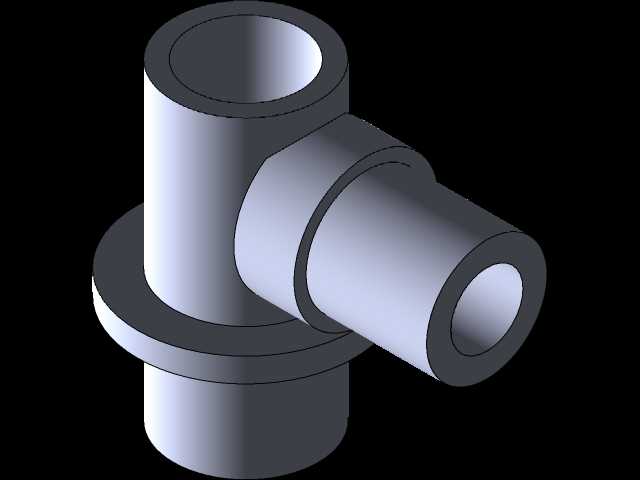

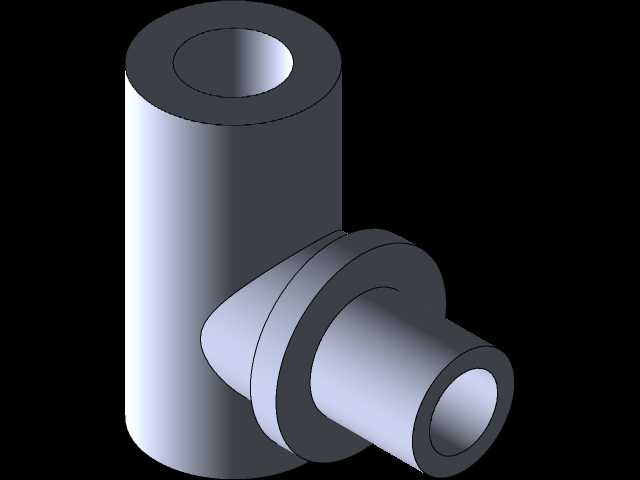

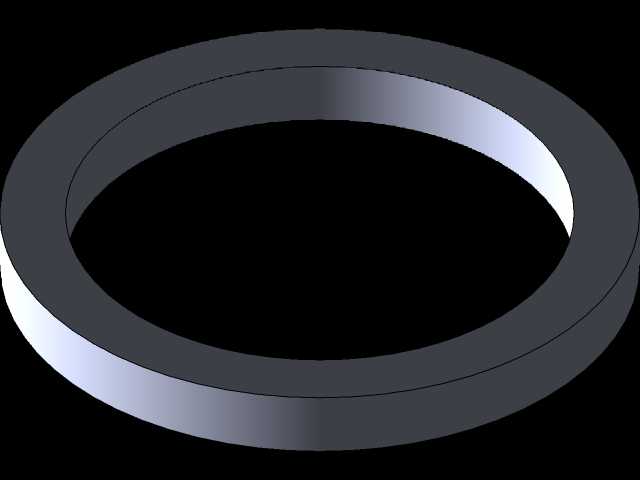

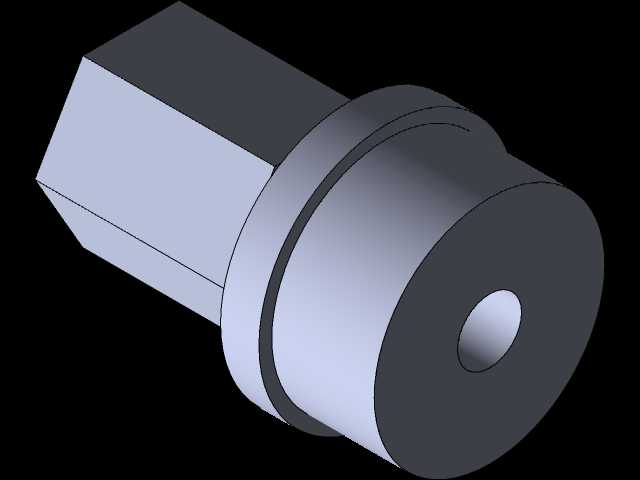

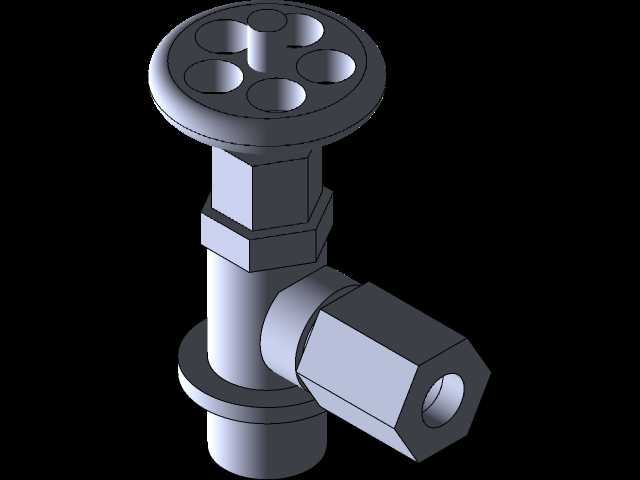

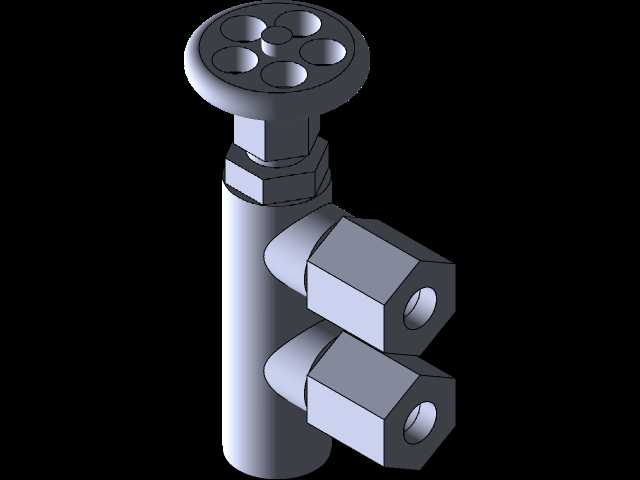

　　每个管路接头位置都预留了密封安装槽，适配紫铜垫片的硬密封结构，满足低压蒸汽工况下的密封需求，不需要额外加装橡胶密封件，避免长期高温工况下密封件老化失效。从安装边界来看，整体结构的横向最大尺寸集中在下部滚筒位置，上部炉体的直径小于滚筒的横向跨距，放置时不需要额外加装固定结构，依靠自身重心就能保持稳定，炉体侧面布置的控制组件，包括蒸汽调节阀、水位观察窗都朝向操作侧，和滚筒的驱动侧做了空间避让，操作时不会碰到运动的滚筒结构。蒸汽活塞缸的排气口直接朝向炉体下部的支架位置，排出的余温蒸汽不会直接朝向操作人员方向，避免演示过程中出现烫伤风险，炉体底部的排污口设置在两个滚筒之间的空隙位置，日常维护时不需要拆解滚筒结构就能完成排污操作。

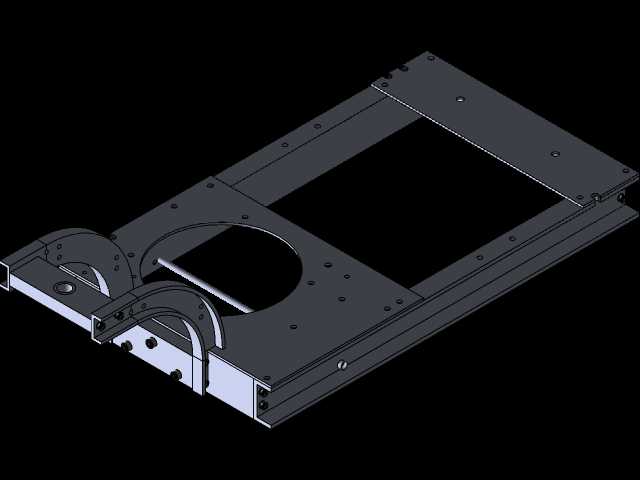

　　整个结构的受力路径做了明确的分层，蒸汽产生的内压由炉体腔体自身承担，活塞缸的往复作用力通过连接支架传递到底部的安装基板，基板再将载荷均匀传递到滚筒驱动轴，没有出现应力集中的薄弱位置，所有转角位置都做了圆角过渡，避免长期交变载荷下出现疲劳裂纹。和传统分体式蒸汽动力装置相比，这种串联布局的结构不需要额外配置外接管路和安装底座，拿到后可以直接放置在平面上完成组装调试，所有运动部件都做了位置限位，活塞的行程和曲柄的转动半径做了匹配设计，运行过程中不会出现部件碰撞的问题，炉体外部的铜质构件表面没有做额外的涂装处理，既保留了金属本身的质感，也方便观察长期运行后的表面氧化情况，判断设备的运行状态。
