复合式冷凝发动机安装承载基板结构设计

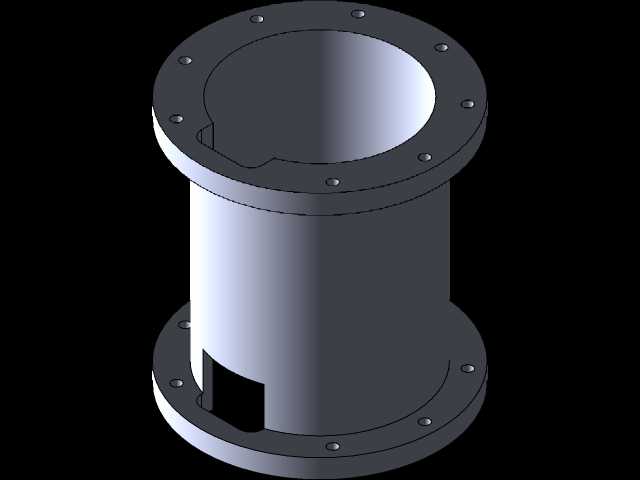

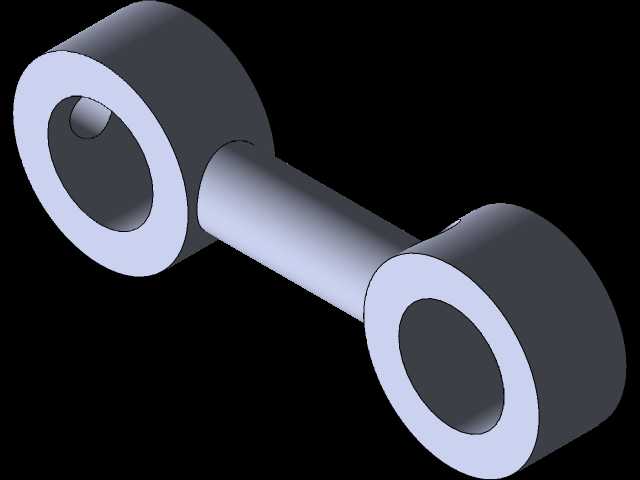

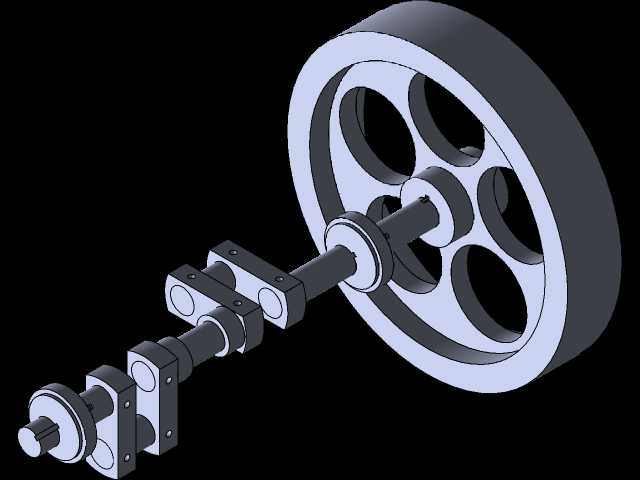

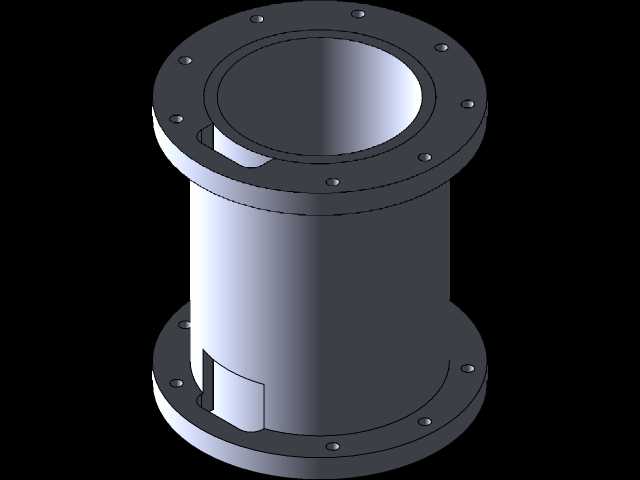

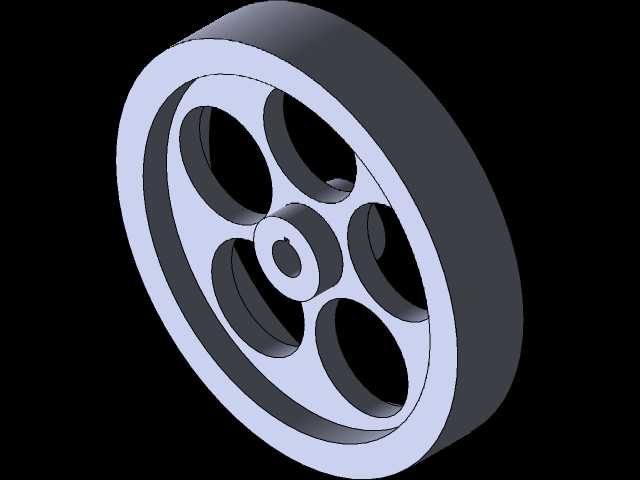

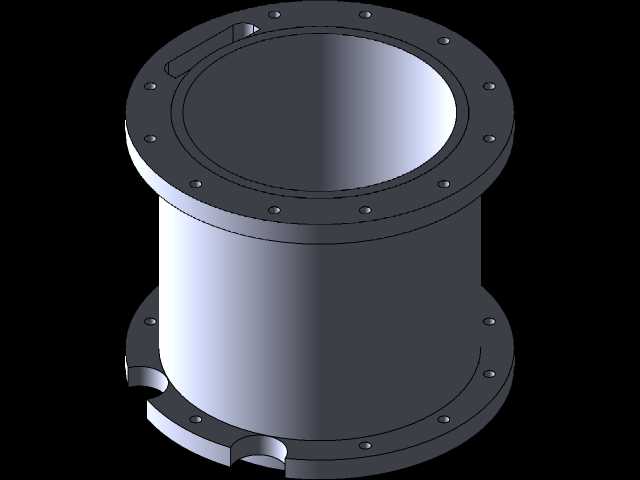

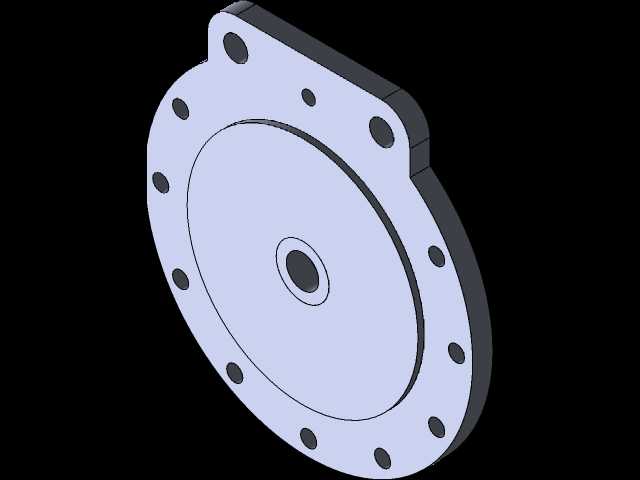

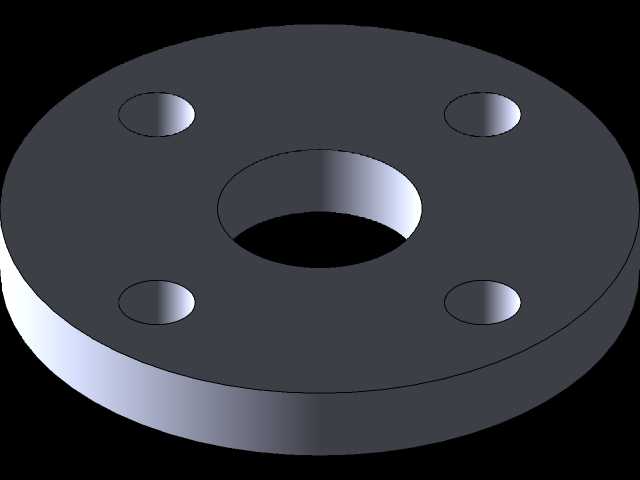

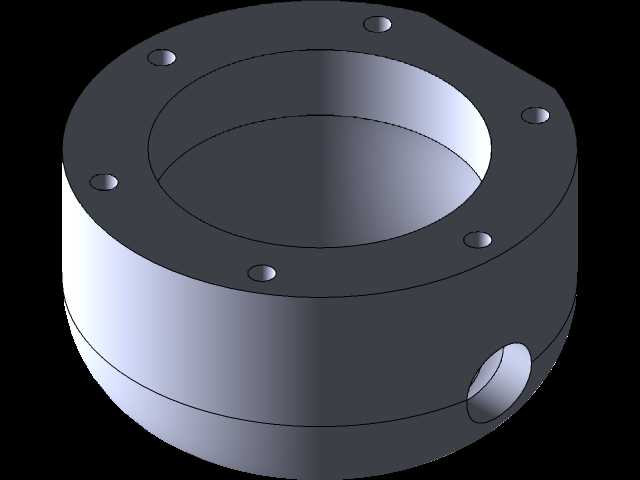

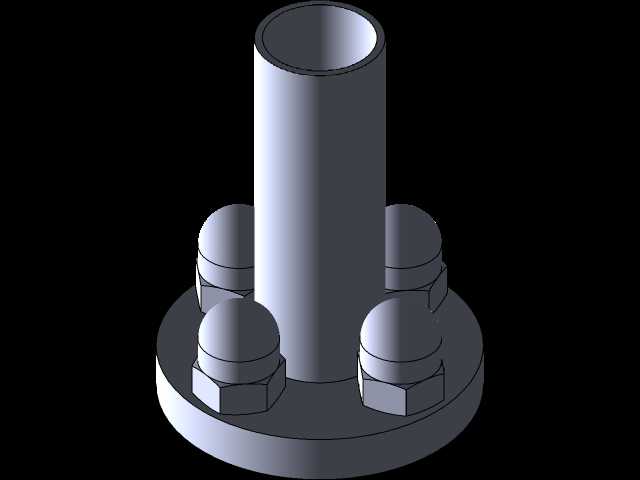

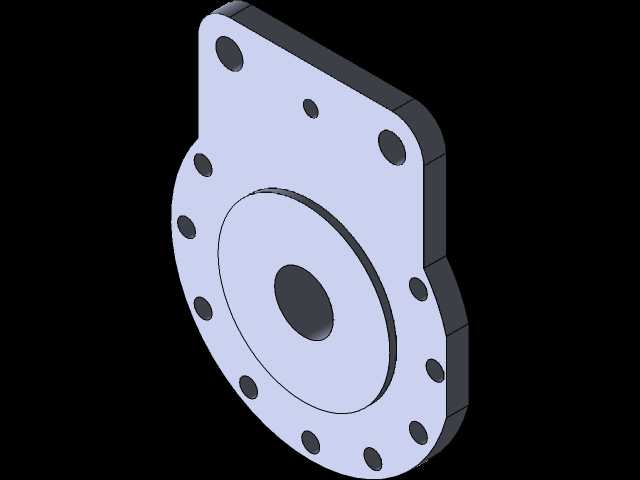

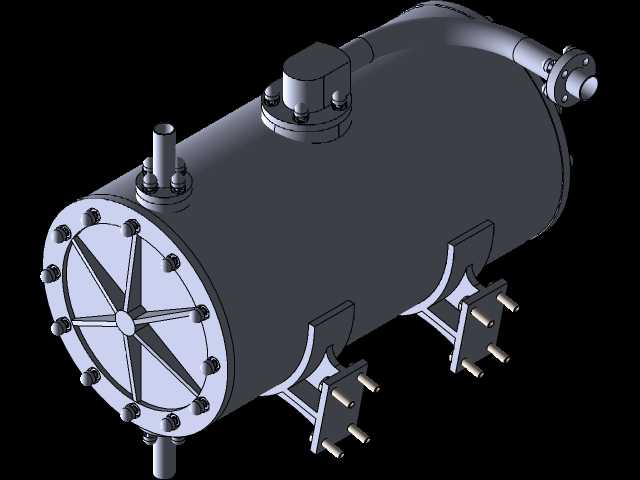

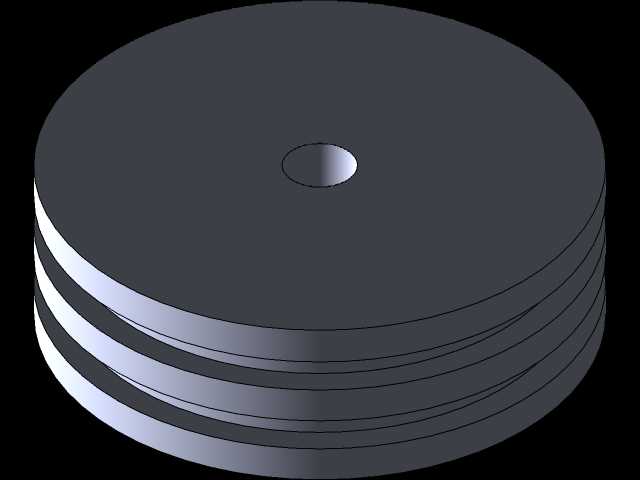

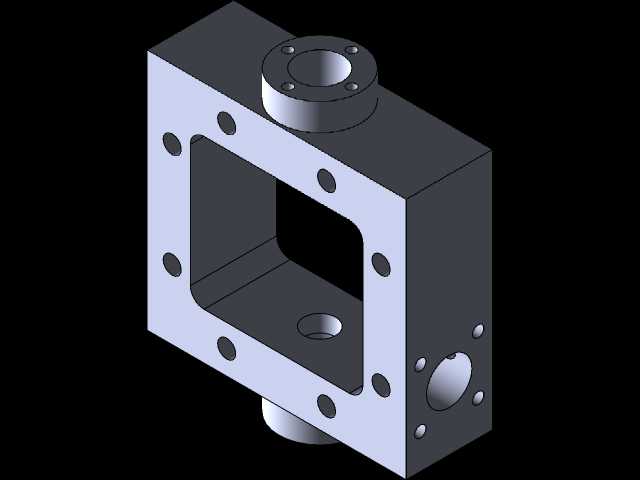

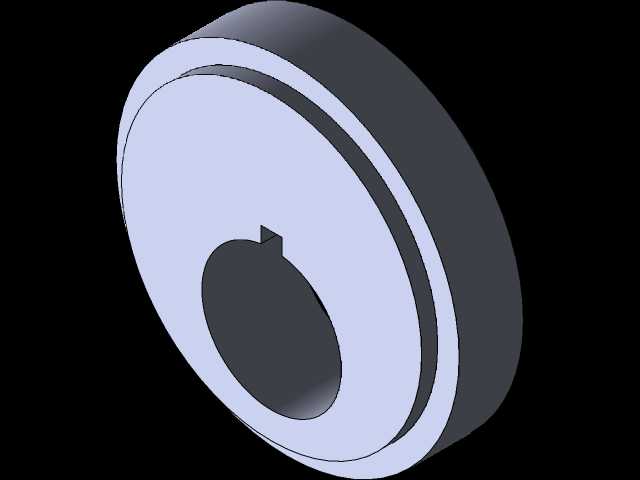

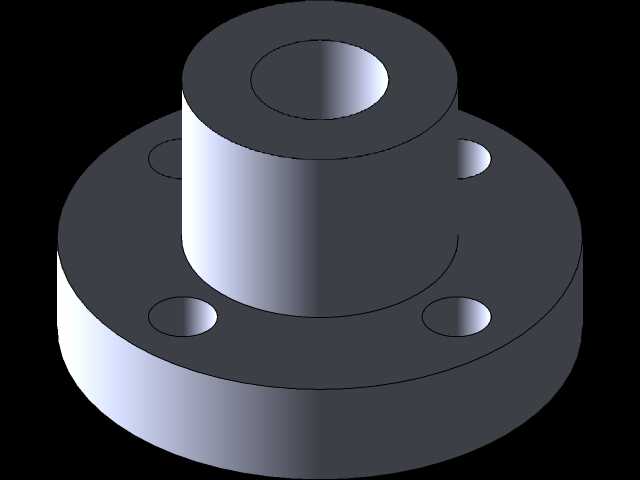

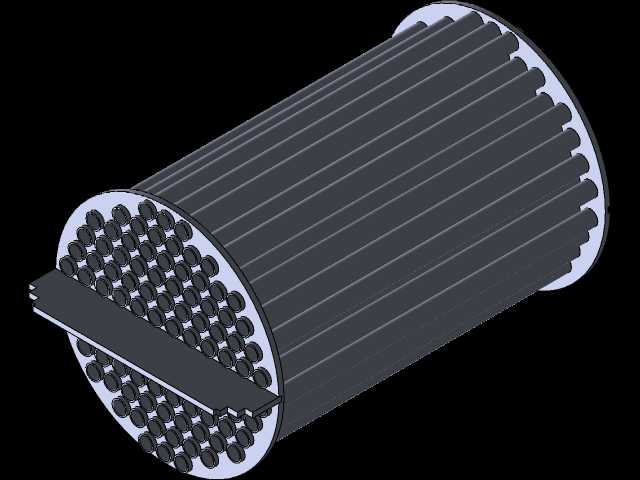

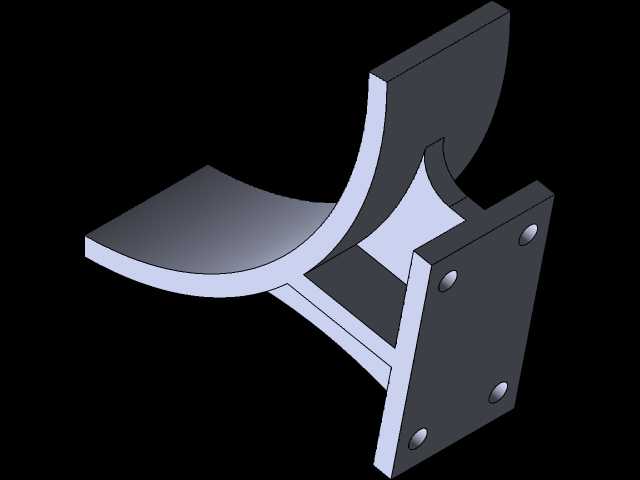

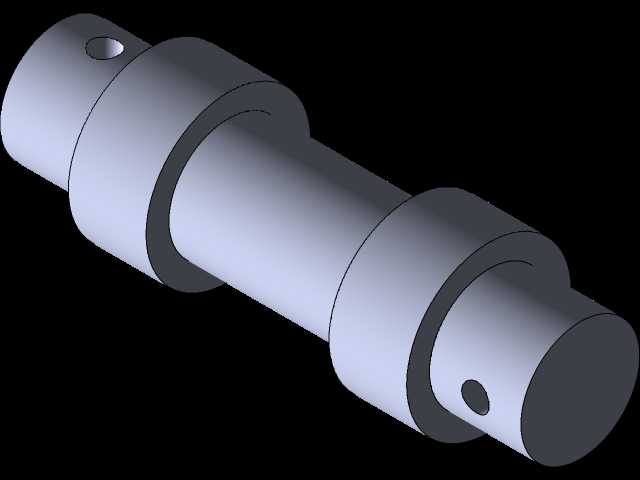

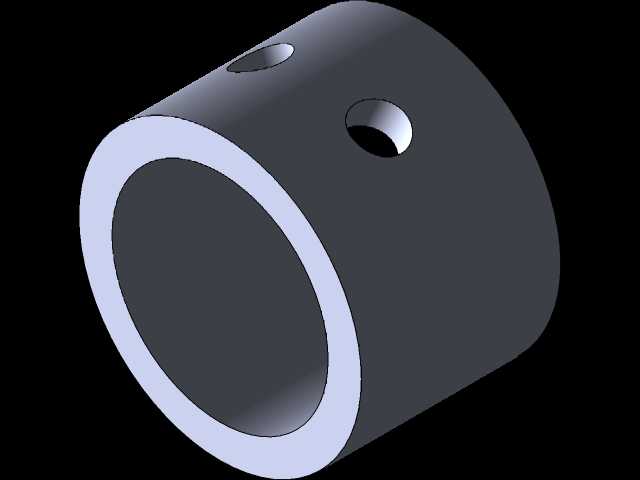

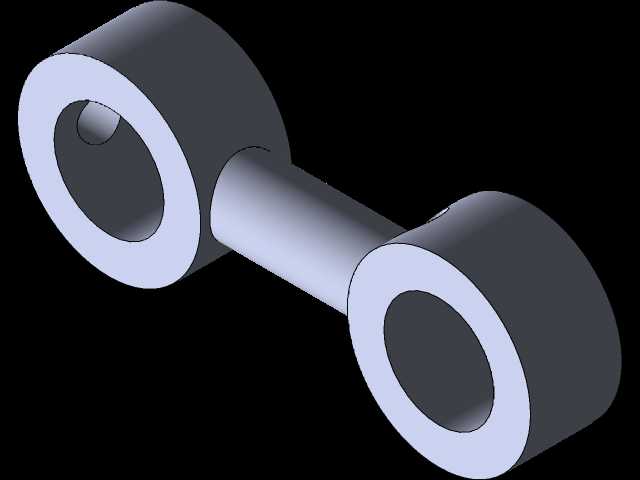

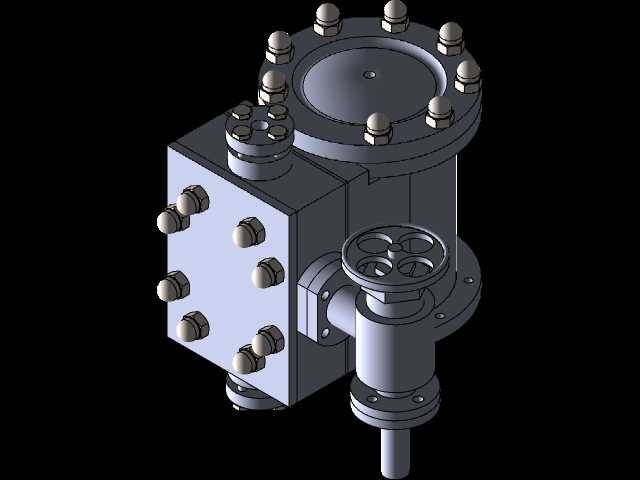

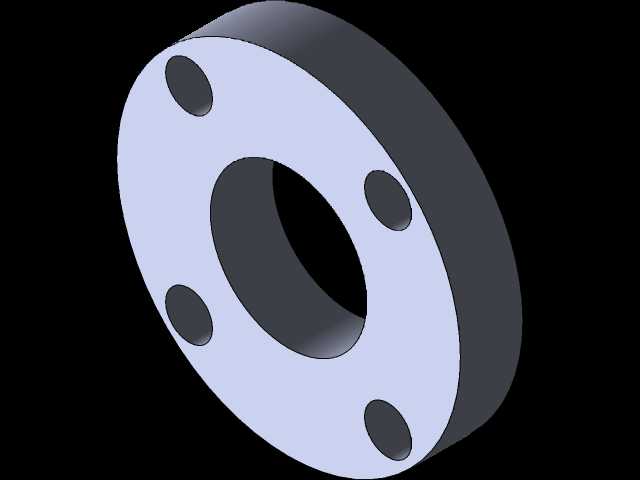

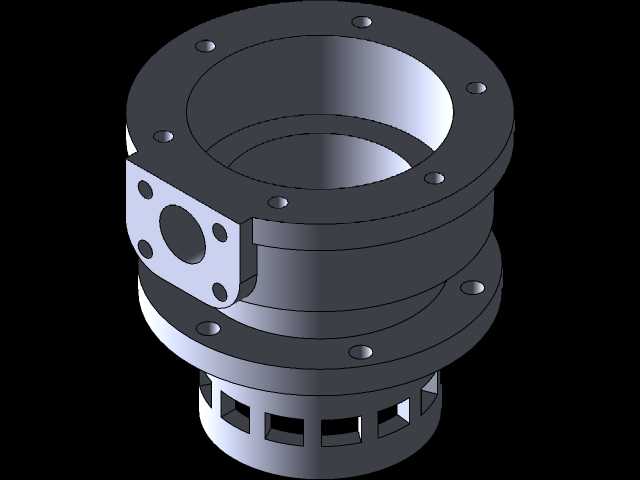

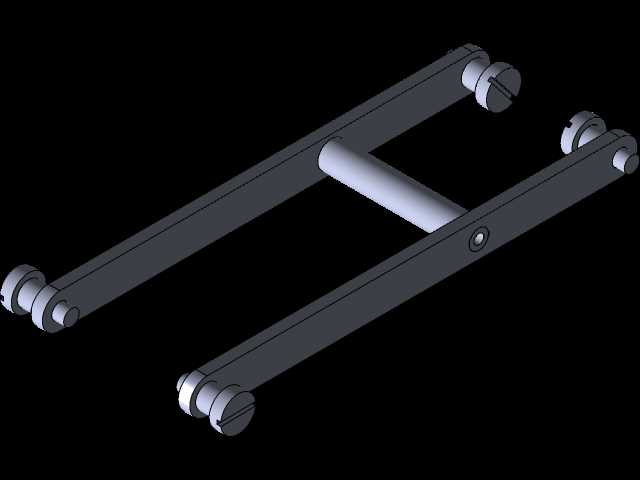

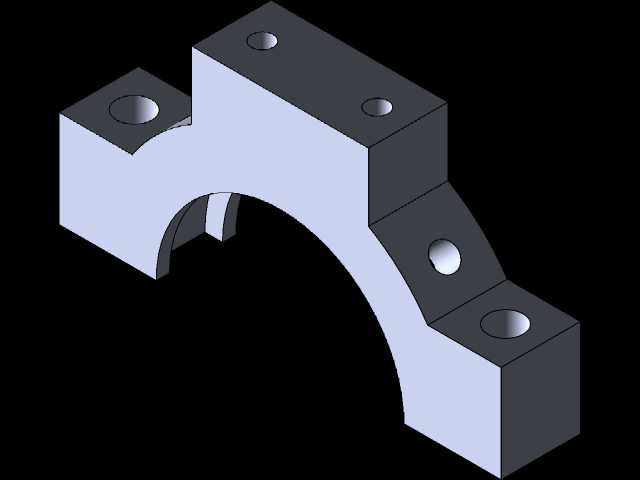

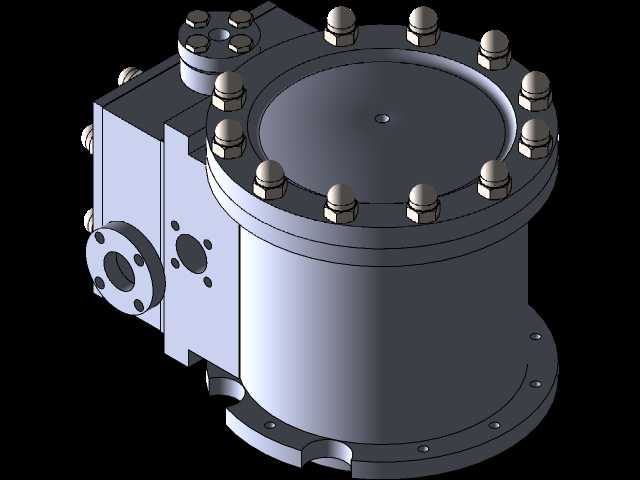

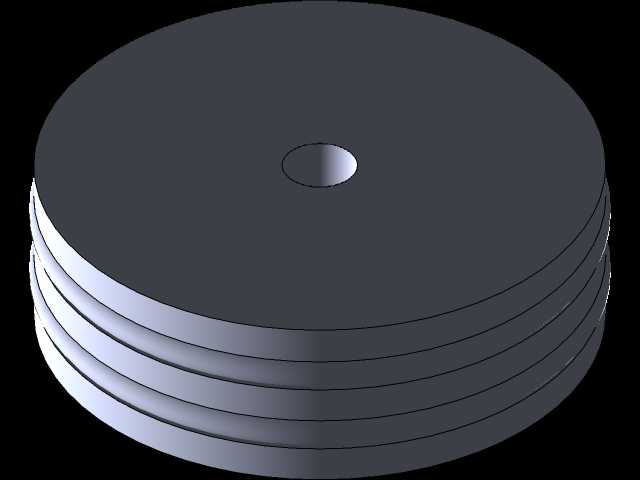

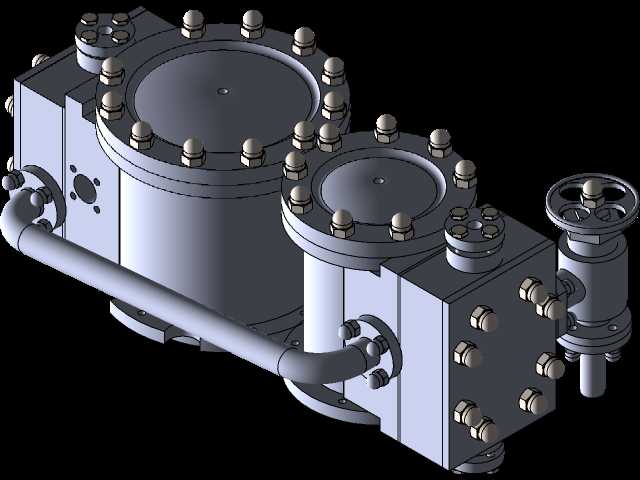

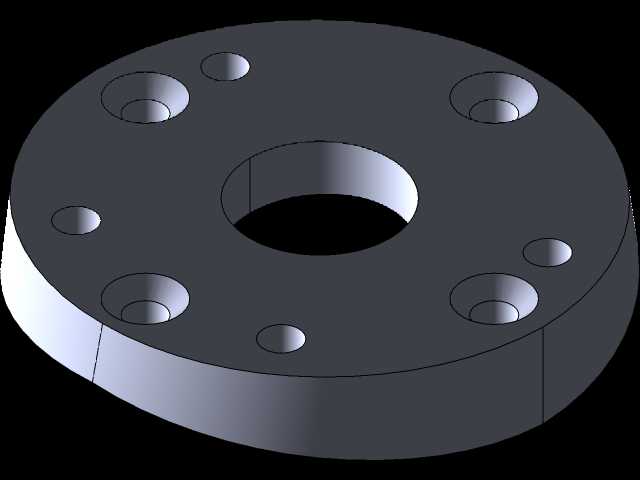

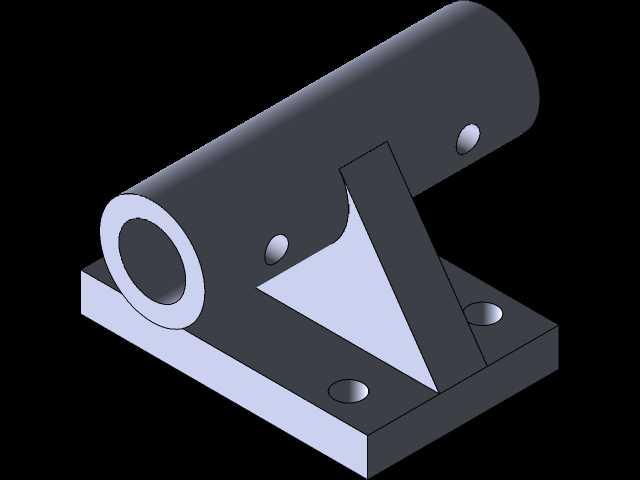

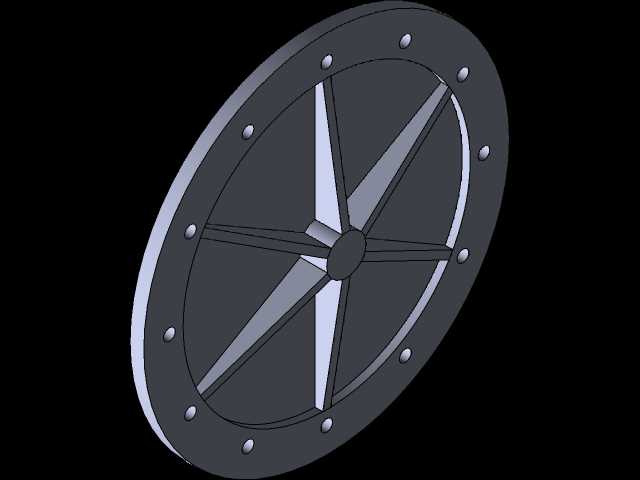

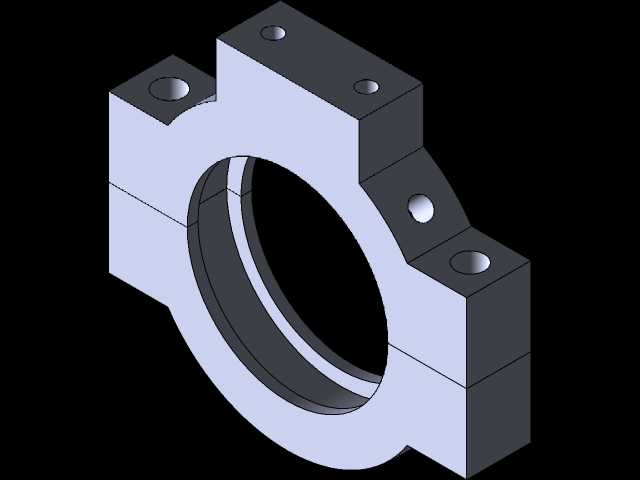

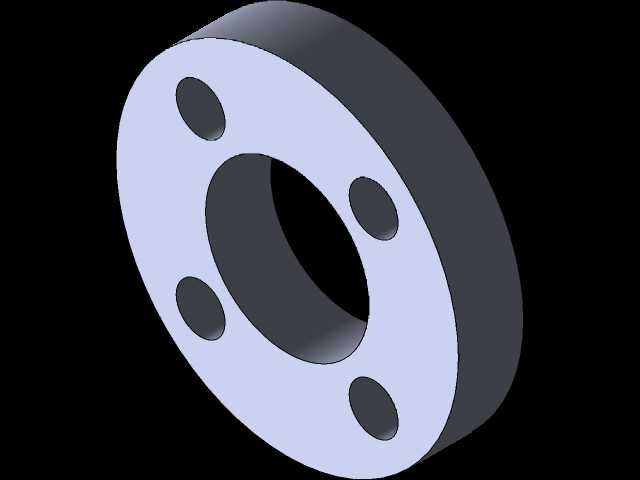

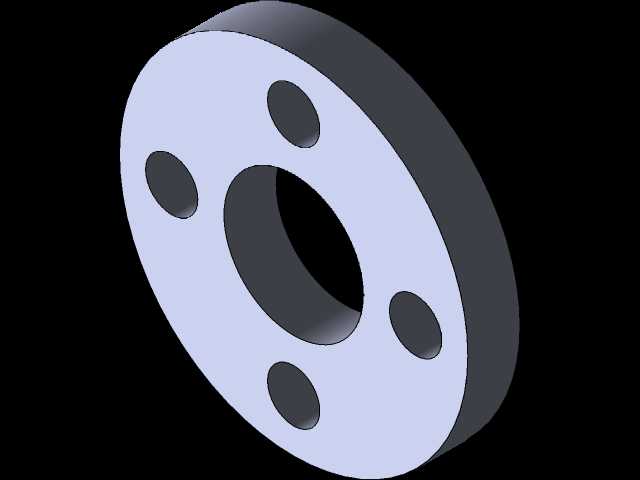

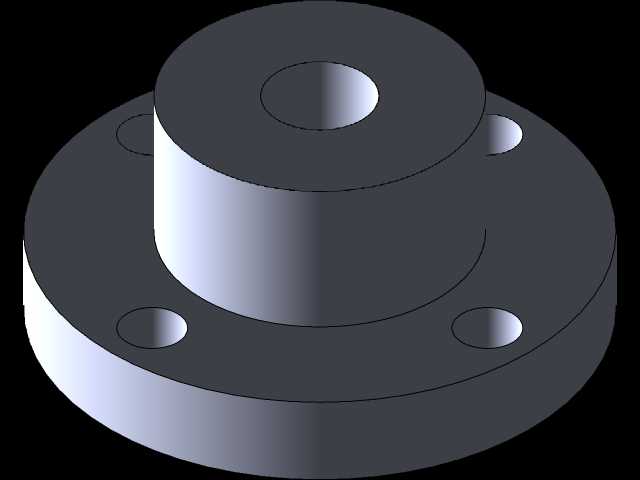

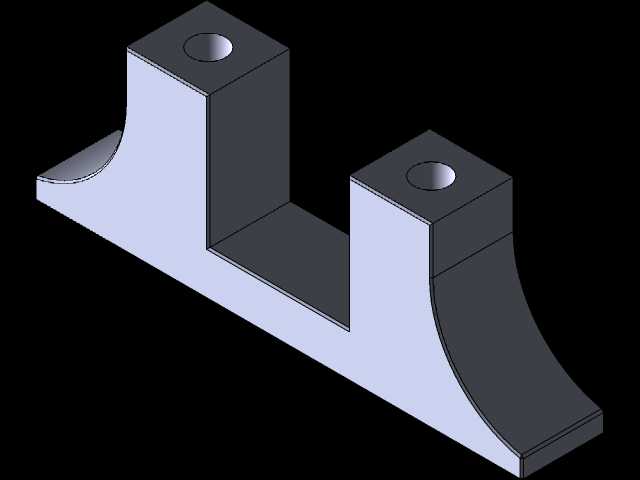

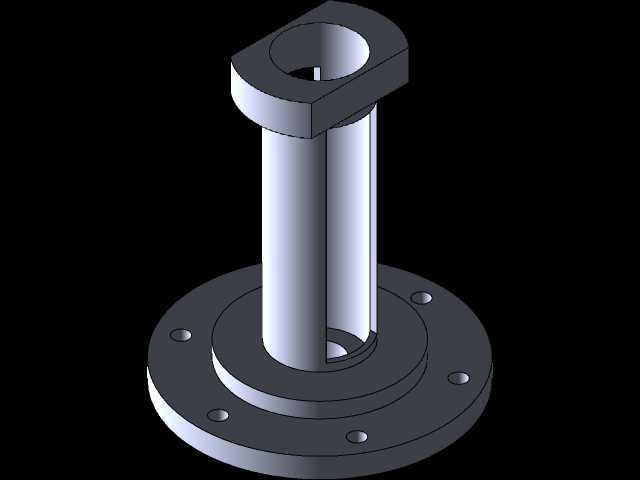

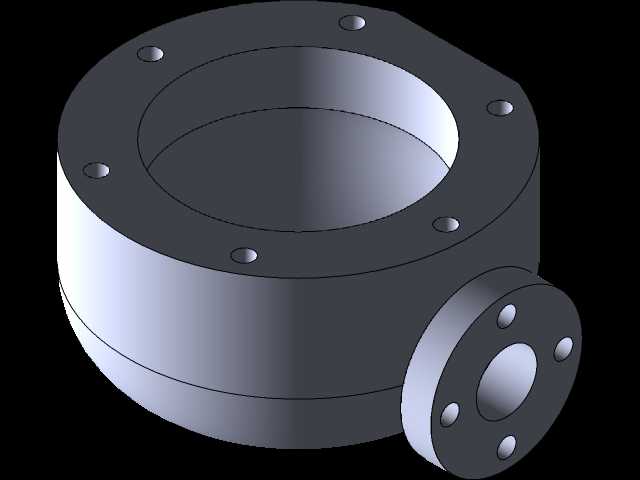

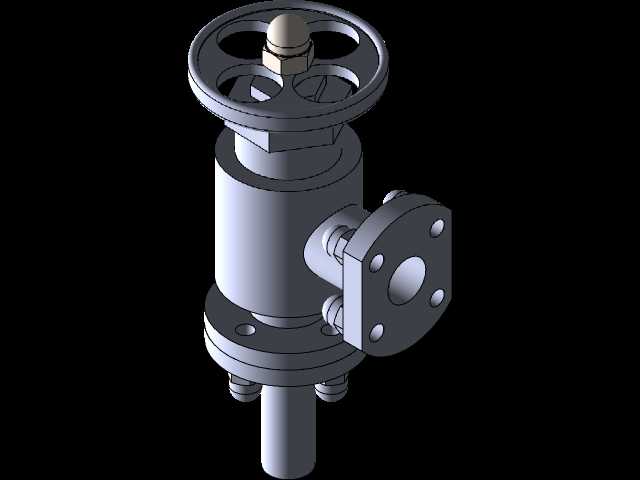

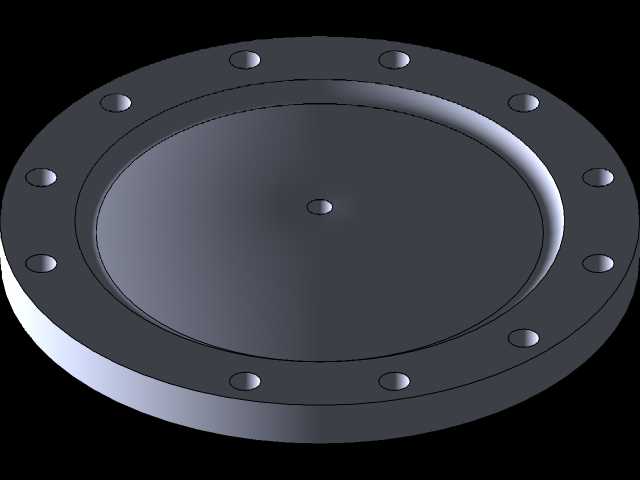

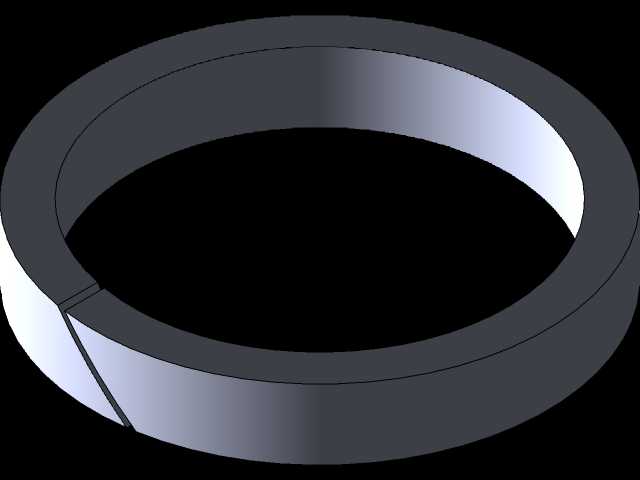

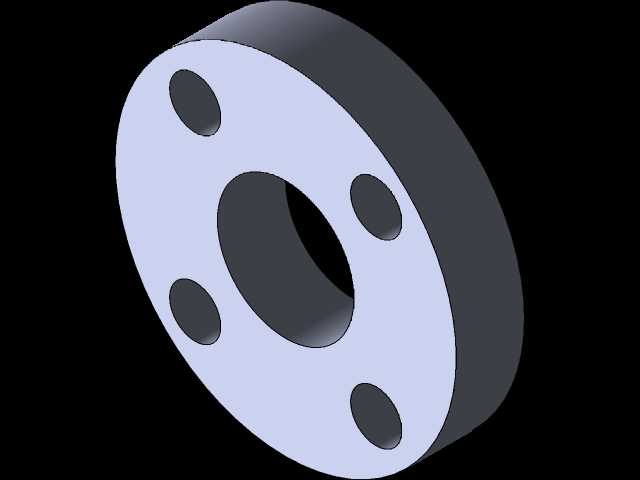

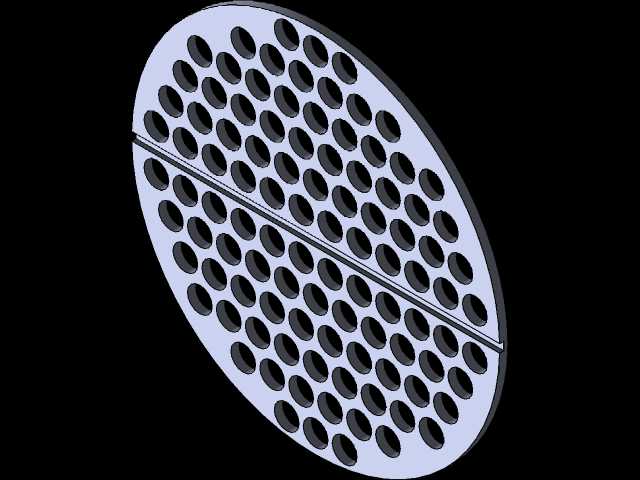

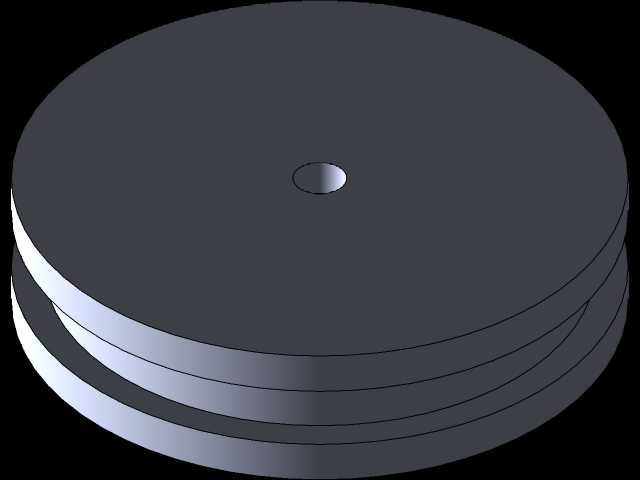

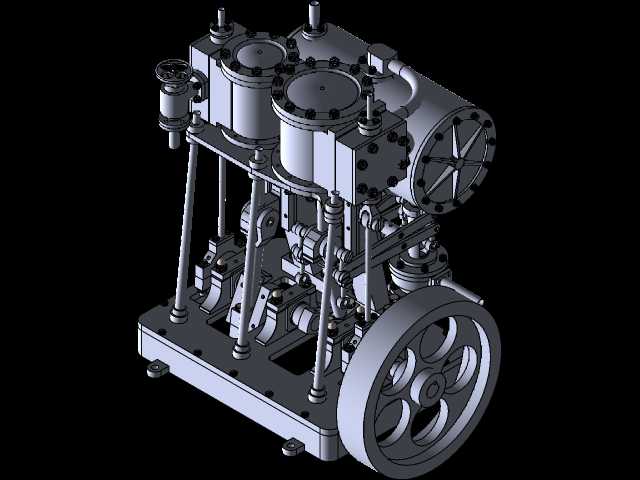

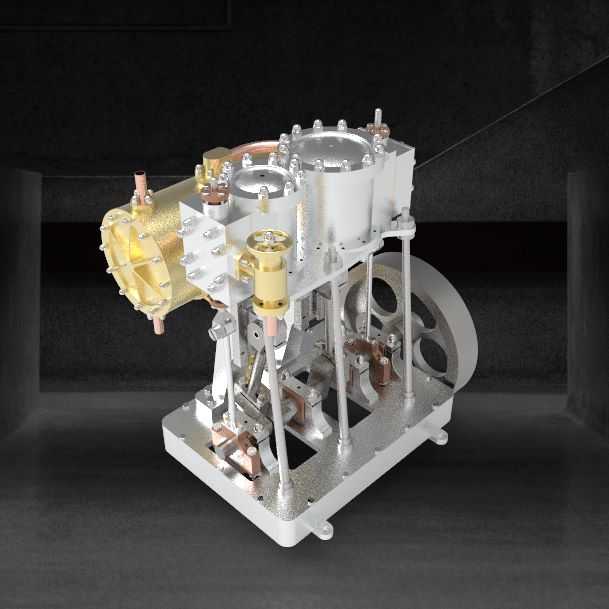

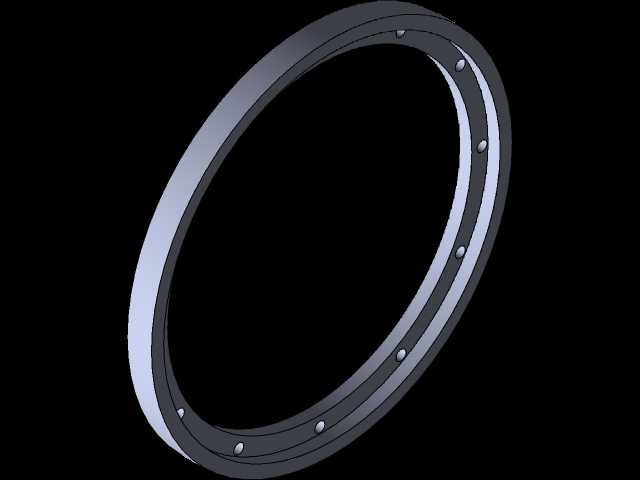

　　在动力系统集成装配场景中，承载基板作为复合式冷凝发动机的核心安装基准件，直接决定了整机装配的形位精度与运行稳定性，这类基板的设计需要兼顾多组件安装定位、结构刚性、轻量化以及后期运维拆装的多重需求，是冷凝类动力单元结构设计中不可忽视的基础构件。从实际应用场景来看，这类承载基板多用于中小型固定式冷凝动力机组、分布式能源配套动力单元以及工业辅助动力装置的主机安装环节，需要为发动机缸体组件、冷凝换热管路固定座、电控模块安装支架、减震缓冲垫等多个附属部件提供统一的安装定位基准，避免多组件装配过程中出现累计公差超差，导致后续运行过程中出现管路应力集中、振动异响甚至密封失效的问题。

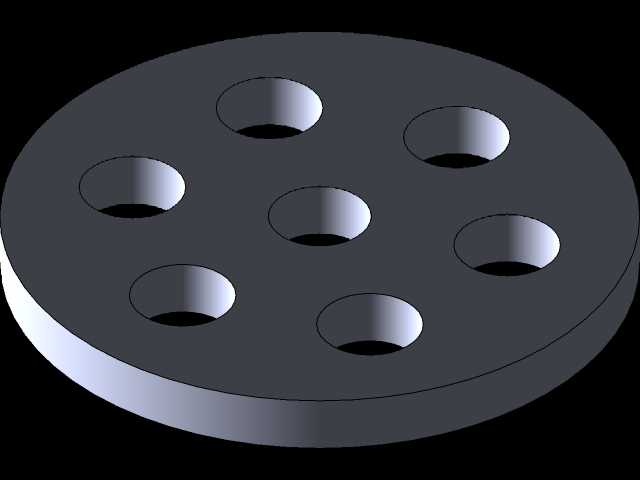

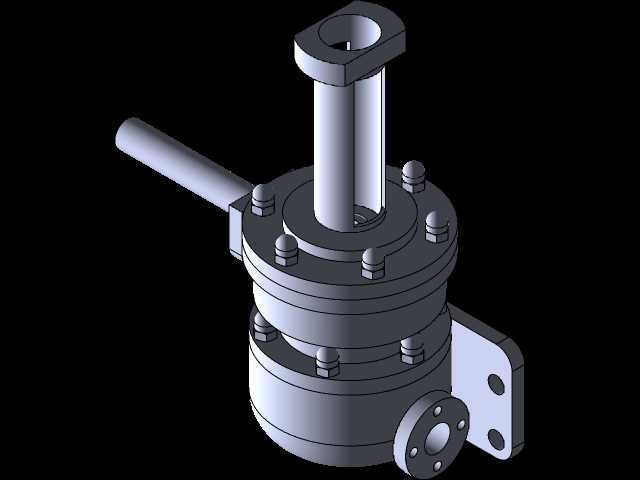

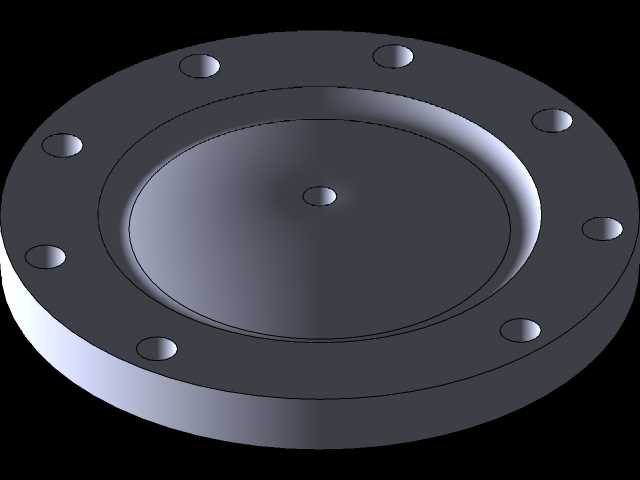

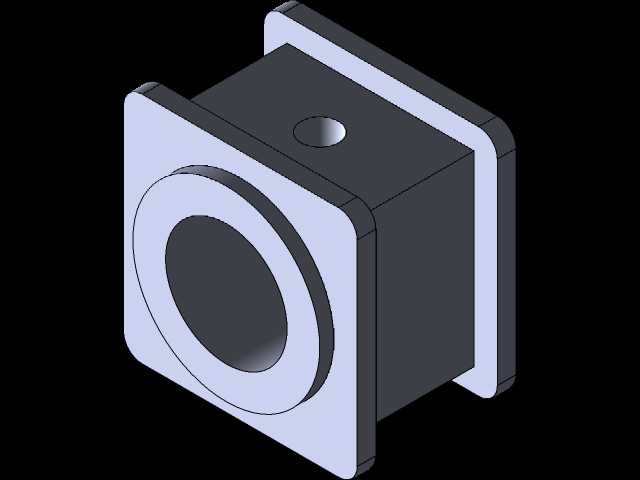

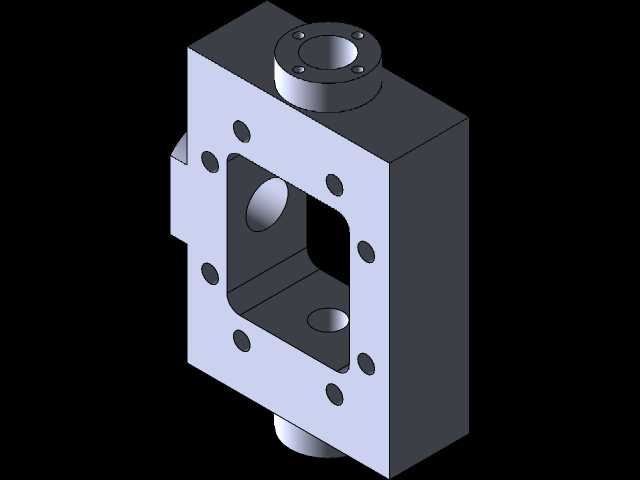

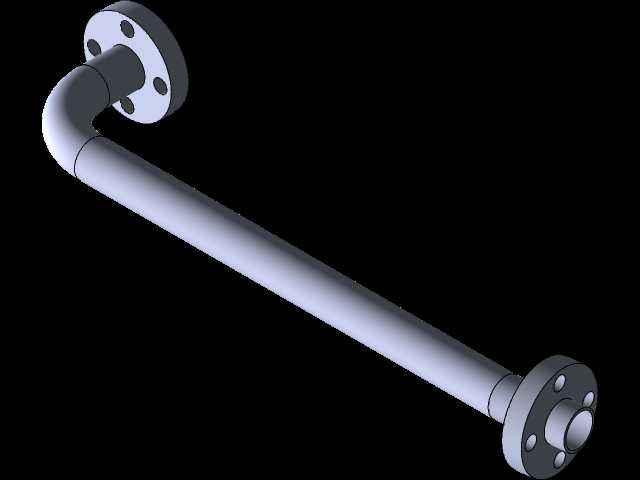

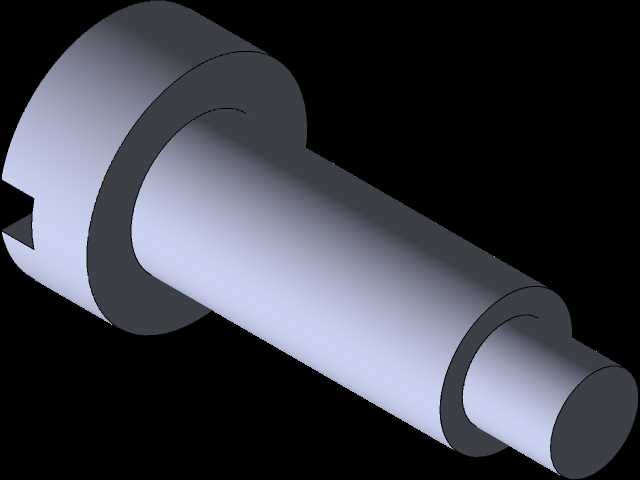

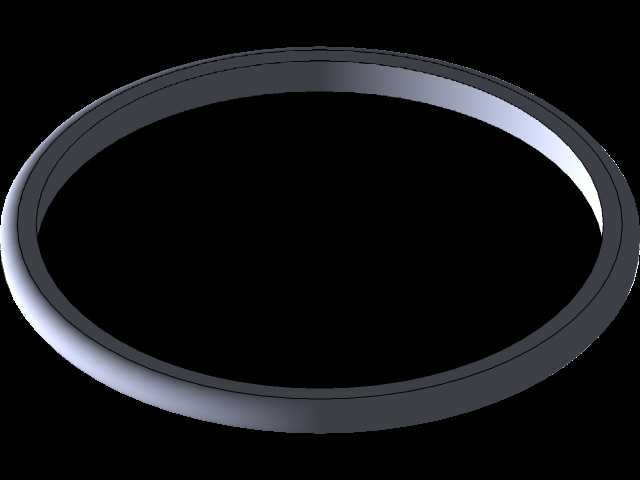

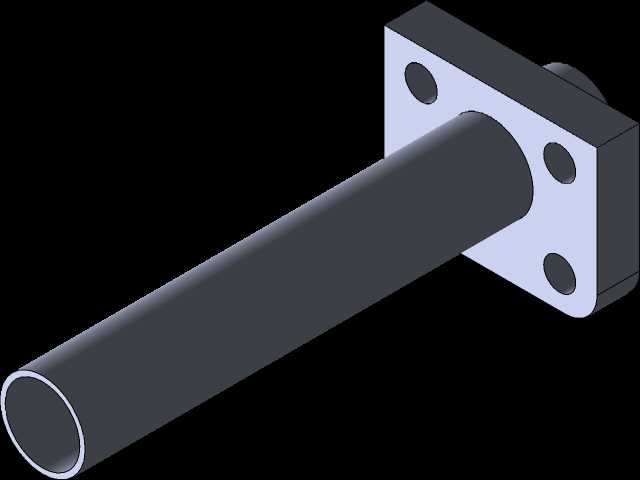

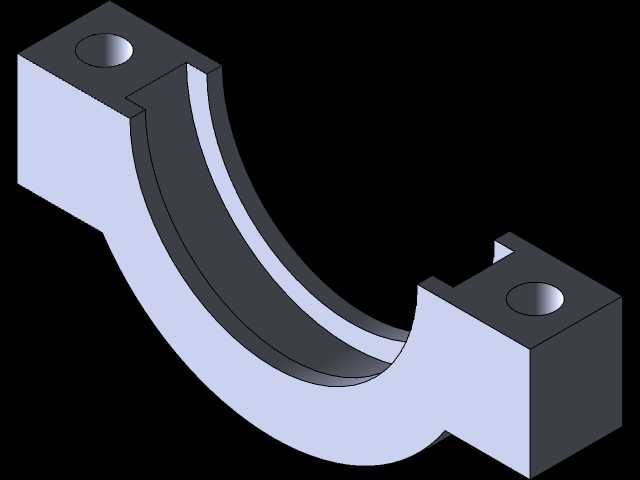

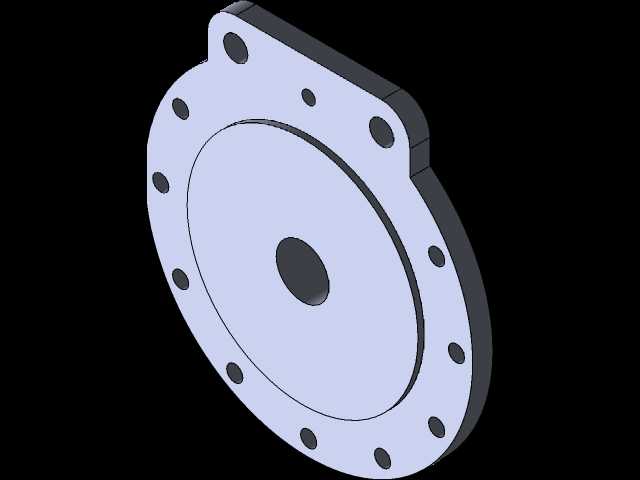

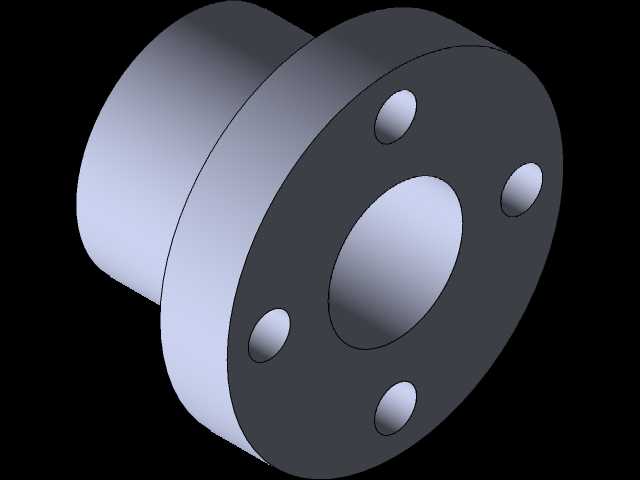

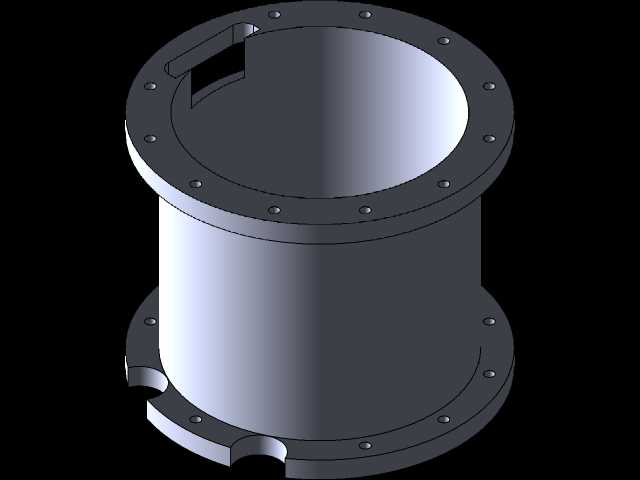

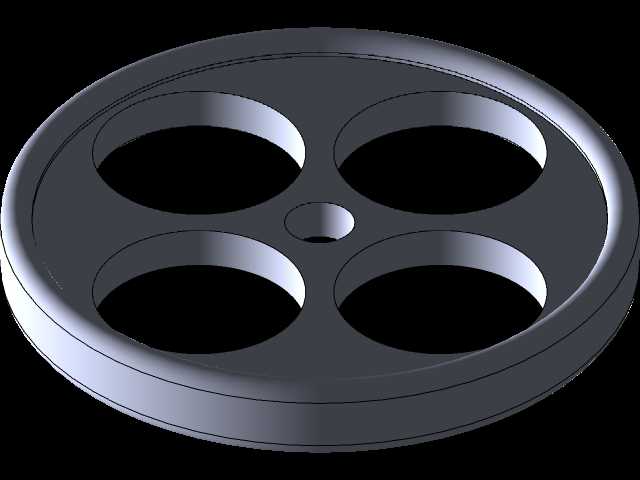

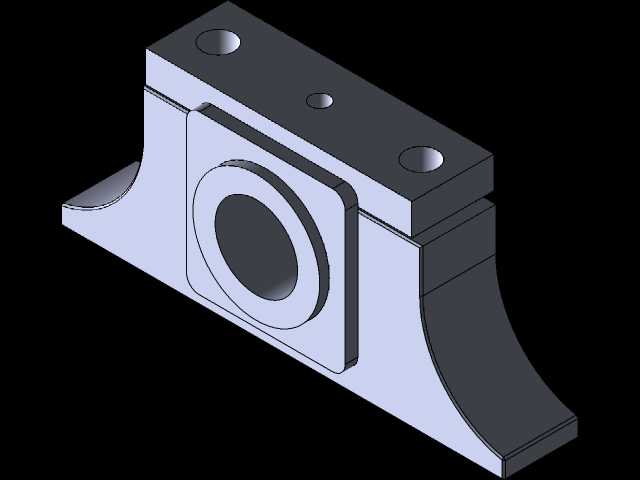

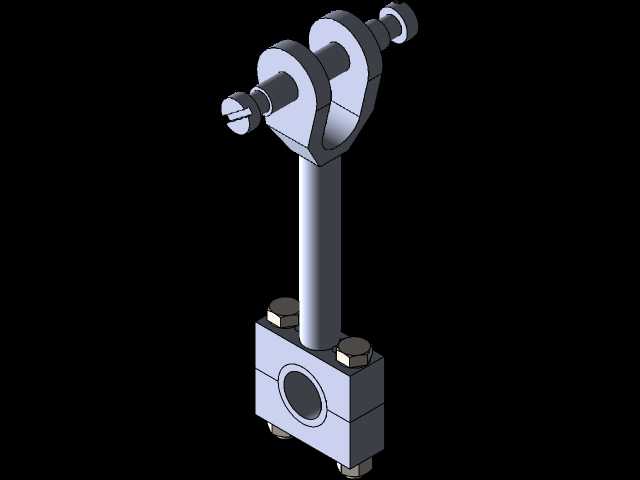

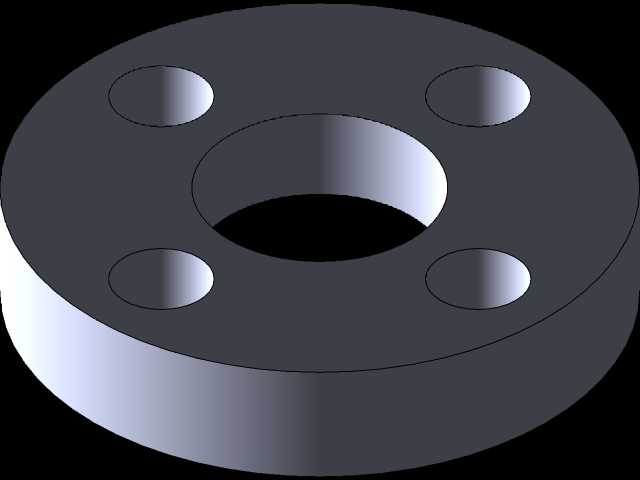

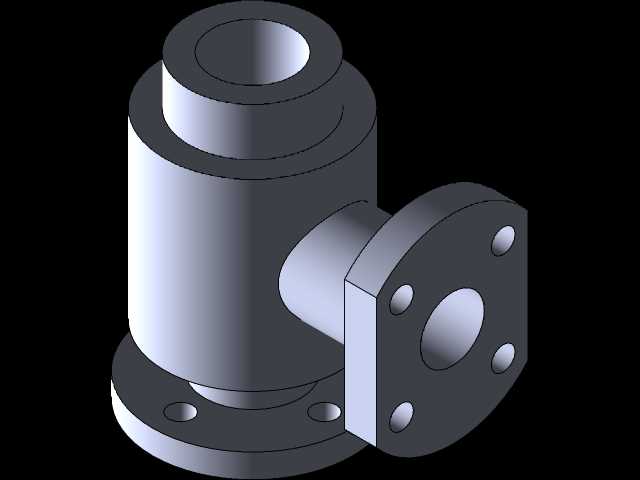

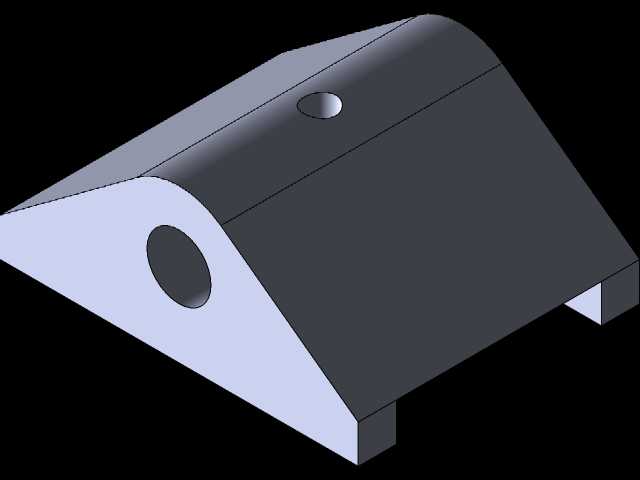

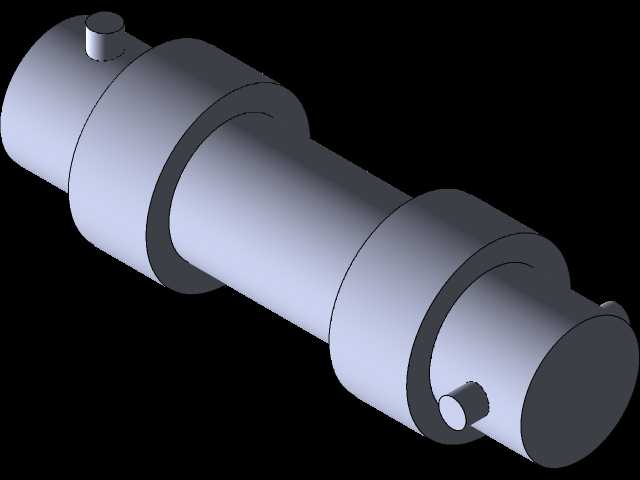

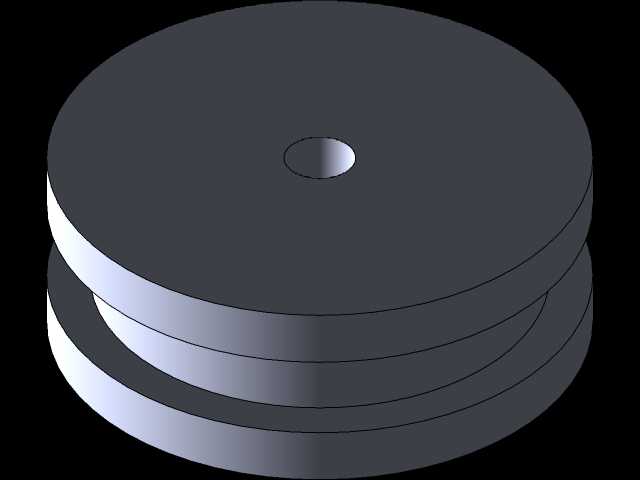

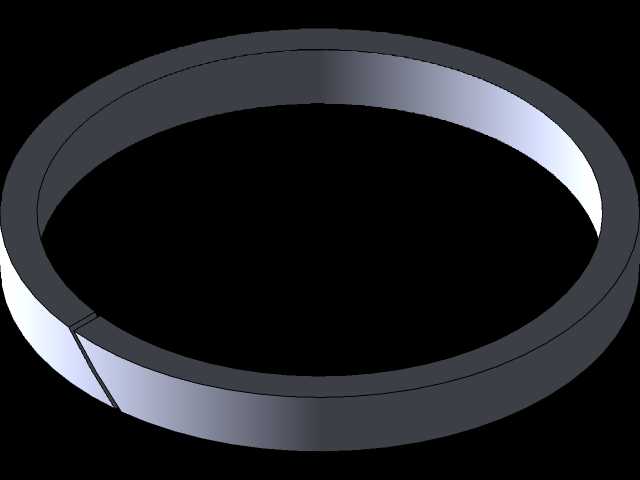

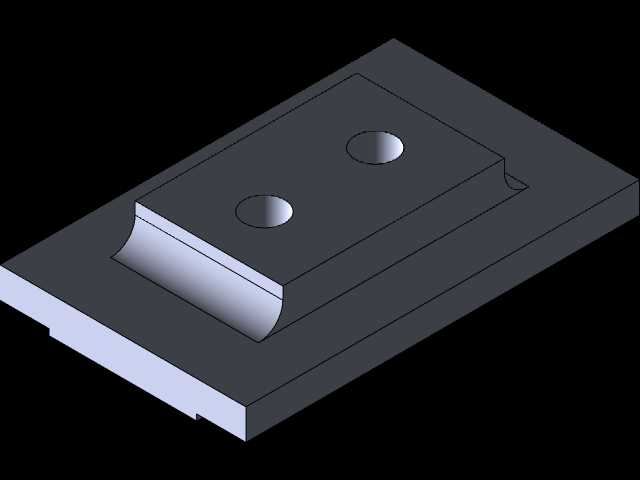

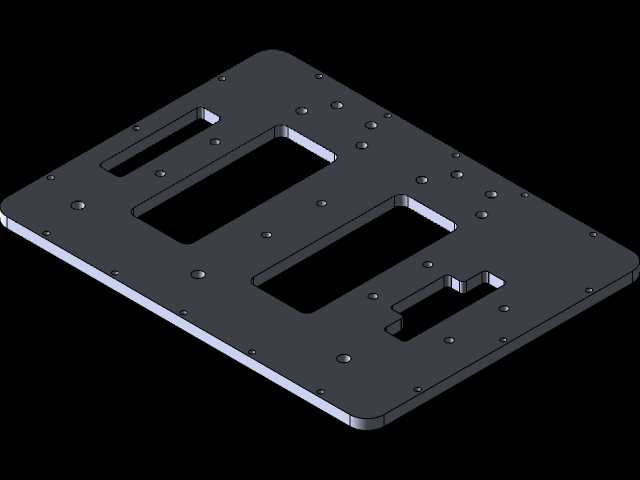

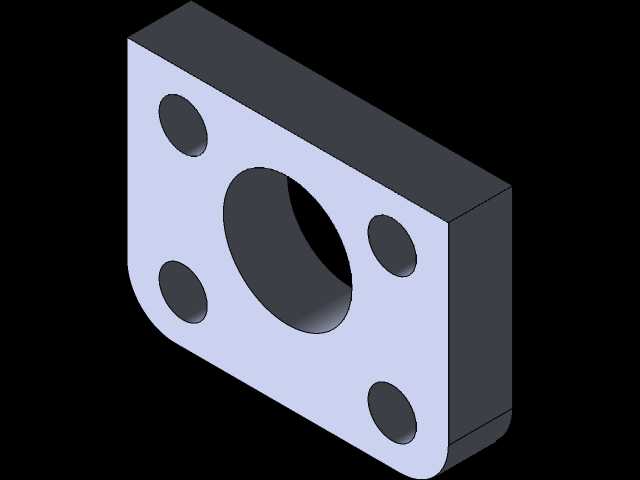

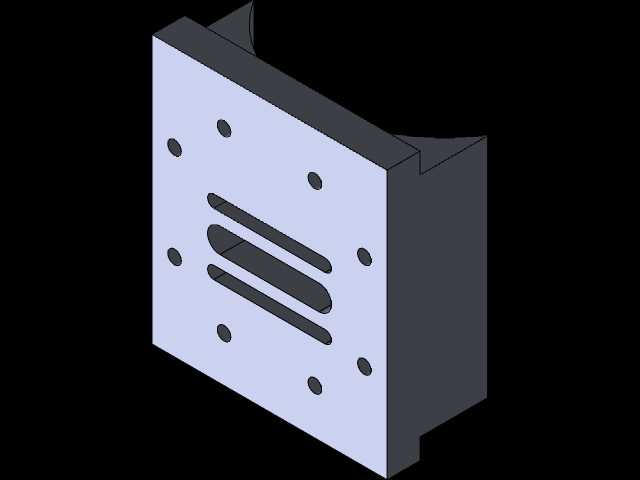

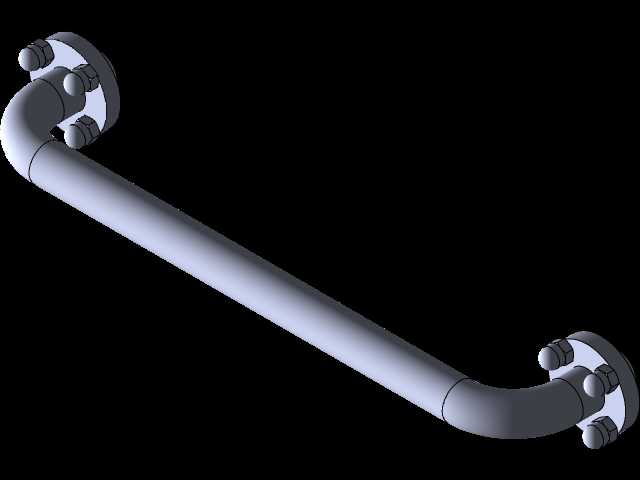

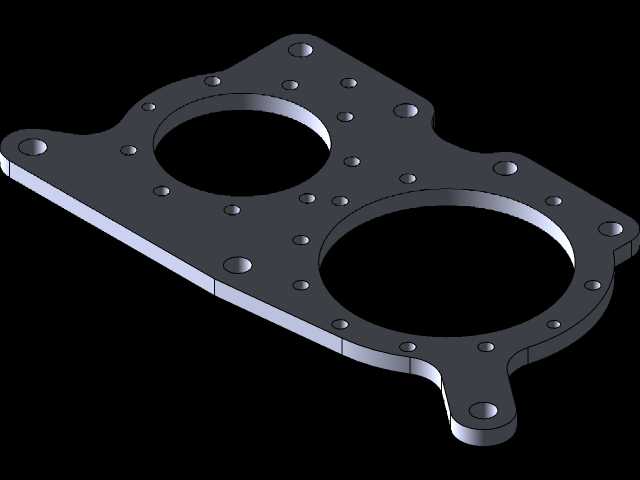

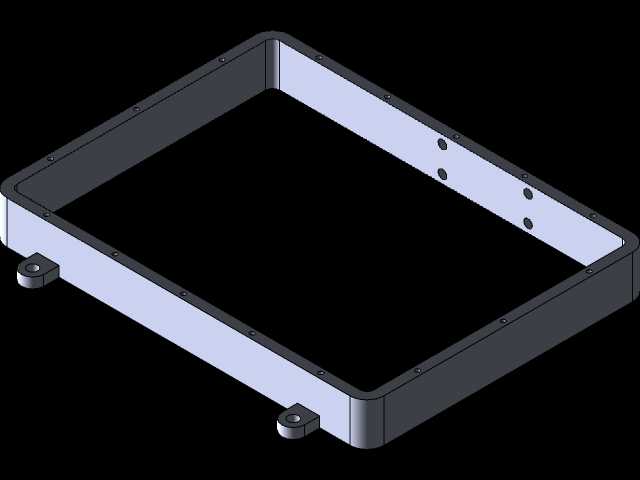

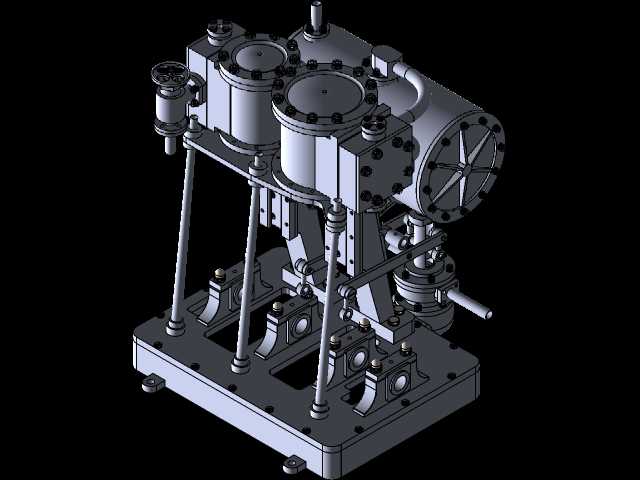

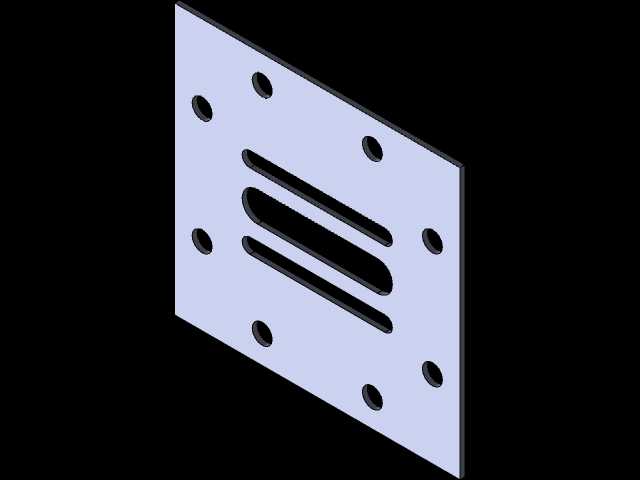

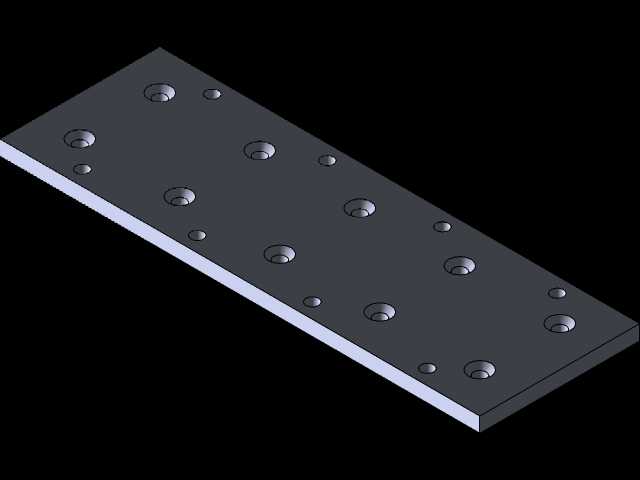

　　从结构功能特性来看，该基板采用矩形圆角的整体板式结构，板体上分布的多组不同规格通孔，分别对应主承力安装位、附属组件固定位、工艺定位孔三类功能孔位，其中主承力孔位沿板体受力核心区均匀排布，孔位周边做了局部加厚的沉台设计，能够在螺栓锁紧时分散局部压应力，避免长期受振动载荷作用出现板体局部压溃变形；板体上开设的多组不同尺寸的矩形镂空槽，并非单纯的减重设计，其中尺寸较大的两处镂空对应发动机主体的下沉安装位，能够降低整机装配后的重心高度，提升机组运行的抗倾覆稳定性，尺寸较小的两处窄槽则对应冷凝管路的穿装避让位，避免管路与板体直接接触产生硬摩擦，同时为管路的热胀冷缩预留足够的形变空间，防止低温启动或高负荷运行时管路因热应力出现拉裂泄漏。

　　在设计思路层面，这类承载基板的结构迭代始终围绕装配公差匹配与载荷路径优化两个核心方向推进，首先在孔位排布阶段，需要先完成发动机整机组件的装配公差链计算，将主定位孔的位置度公差控制在0.1mm以内，其余附属安装孔的位置度公差不超过0.2mm，确保各组件装配时无需额外配钻修配，能够实现直接对位安装；其次在板体刚性设计上，没有采用整面加厚的保守方案，而是通过在非安装区域设置合理的镂空结构，在整体重量降低18%左右的前提下，通过孔位周边的局部沉台强化、板体边缘的折弯翻边结构，保证板体的整体抗弯刚度满足要求，经有限元仿真验证，在满负荷运行的最大振动载荷下，板体最大形变量不超过0.05mm，完全满足发动机组件的安装精度要求。

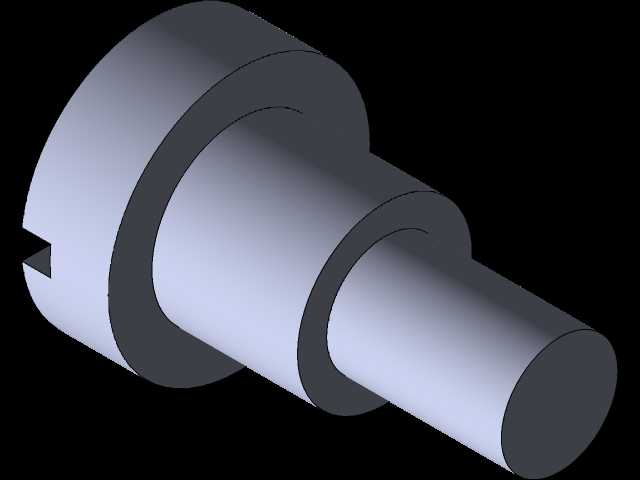

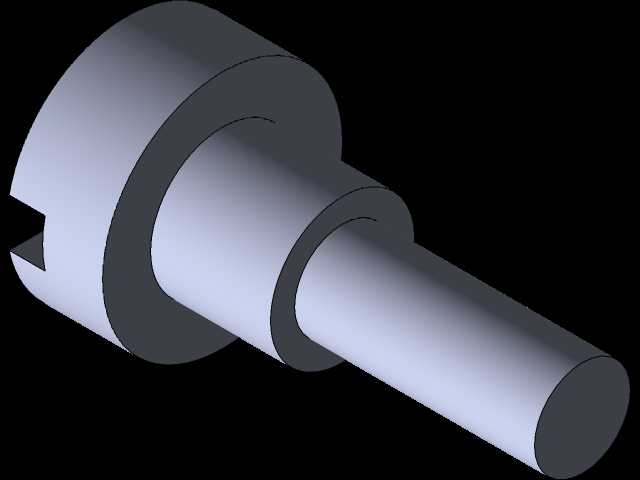

　　关于外形尺寸与安装边界，该基板整体采用矩形轮廓，四角做R15的圆角过渡处理，避免装配过程中锐角划伤操作人员或损坏相邻管线，整体长宽尺寸匹配对应型号复合式冷凝发动机的主机安装跨距，板体边缘预留的12个均布安装孔，用于将基板整体固定在机组底架或混凝土安装基础上，孔位中心距板边的距离统一为20mm，既保证了安装螺栓的操作空间，也避免了孔位距边过近导致板体边缘受力开裂；安装时需要注意，基板与底架之间需要对应主承力孔位加装厚度5mm的丁腈橡胶减震垫，阻断发动机运行时的振动向基础传递，同时所有安装螺栓需要采用对角分次锁紧的方式，锁紧扭矩控制在28N·m，避免单次单侧锁紧导致板体出现翘曲变形，影响后续组件的安装平面度。另外在板体的非安装面做了哑光氧化处理，能够提升板体的抗锈蚀能力，同时避免冷凝水附着时出现流痕锈蚀，适配冷凝发动机周边高湿度的运行环境，板体上所有镂空槽的边缘都做了C1的倒角处理，去除加工毛刺，防止后续穿装管路或布线时刮伤管线保护层。
