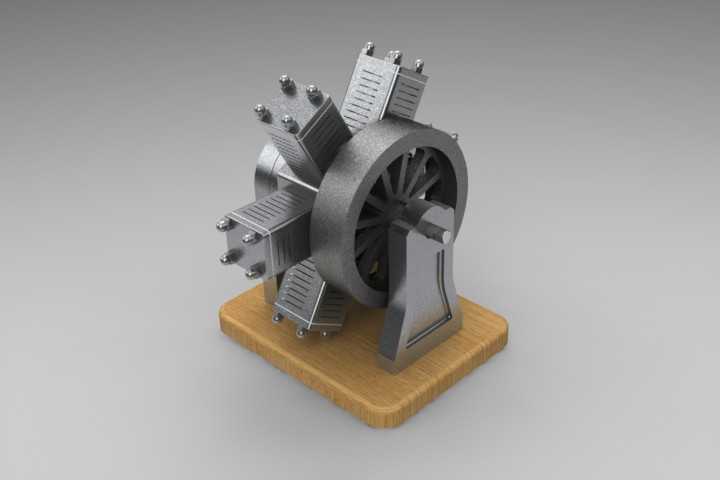

六缸径向排布气动动力输出装置

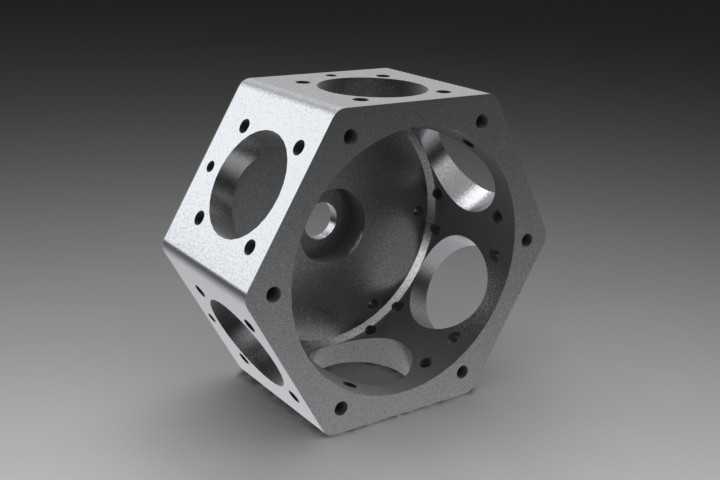

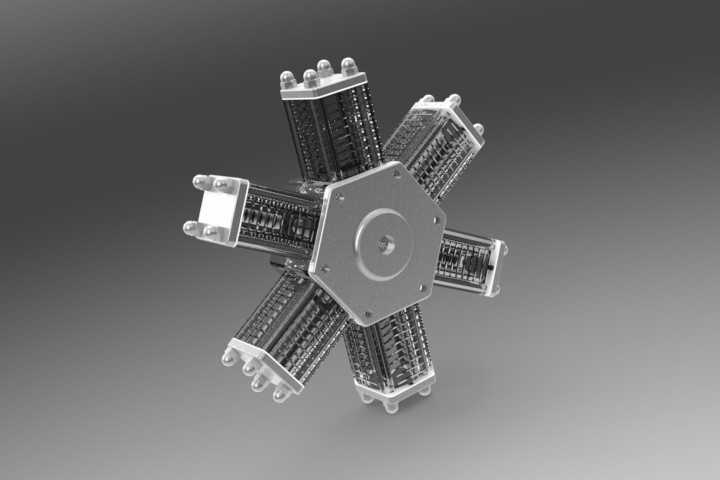

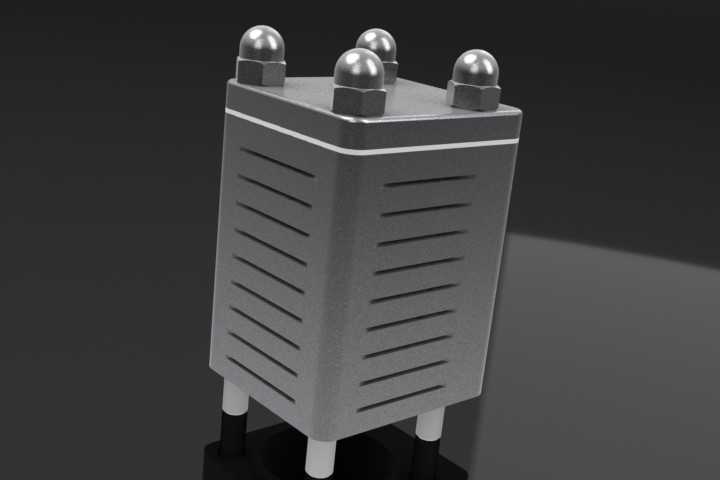

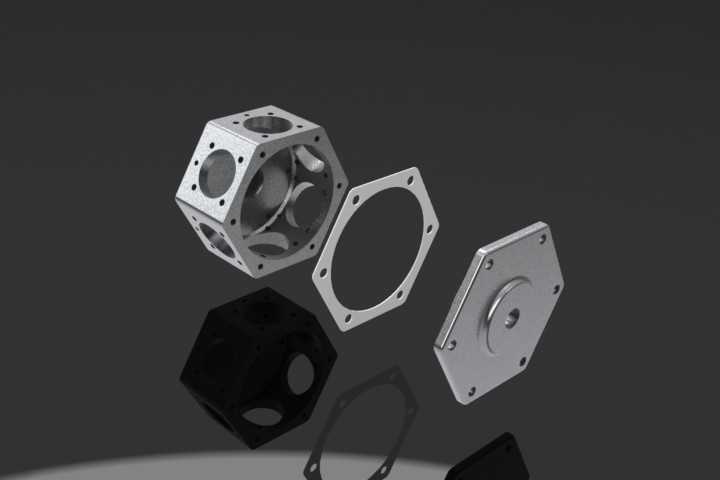

　　这款径向排布的六缸气动动力装置，核心采用中心回转盘搭配六组沿圆周均匀辐射布置的活塞杆组件，整体结构完全围绕压缩空气驱动的做功逻辑搭建，没有传统内燃机的配气、喷油、点火相关冗余结构，整体回转惯量分布均匀，动平衡调校难度远低于直列或V型排布的同缸数动力单元。在小型自动化生产线的辅助工位上，这类装置可以直接对接工厂现有压缩空气管路，作为小型传送带、间歇送料机构的动力源，不需要额外配置电机驱动的变频控制单元，在有防爆要求的涂装、粉体输送工位，压缩空气驱动的特性完全规避了电气元件打火的风险，适配对电气安全等级要求较高的作业场景。从结构设计逻辑来看，六组气缸沿中心盘360度圆周每60度布置一组，

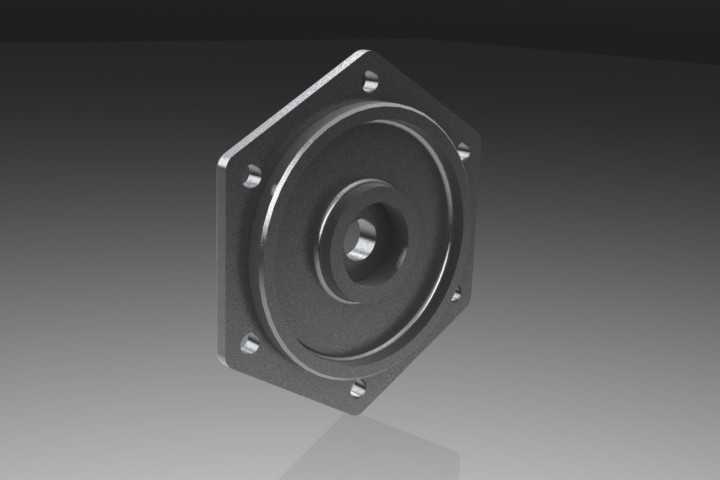

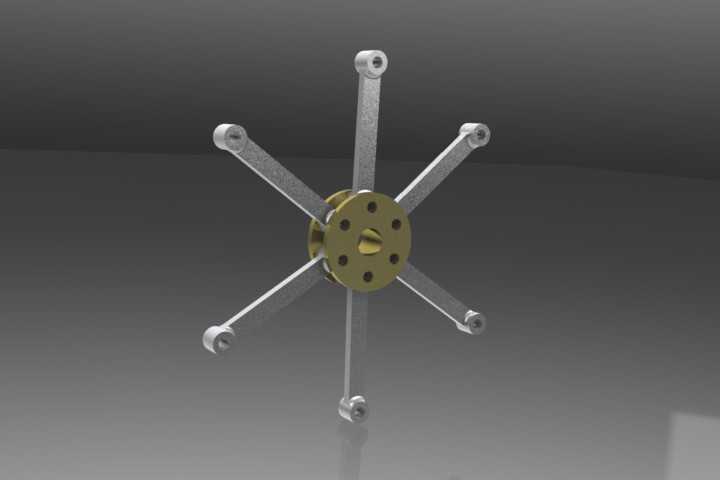

　　每一组活塞杆端部都通过铰接副与中心盘上的偏心驱动销连接，当压缩空气按做功顺序依次通入对应气缸腔室时，活塞杆的直线往复运动会直接推动偏心销带动中心输出轴做连续回转运动，相比传统曲轴结构的气动马达，这种径向直推的结构传动链更短，铰接点的摩擦损失更小，低速大扭矩输出的特性更明显，在需要低速重载启停的工位上不需要额外搭配大减速比的减速机构，就能直接驱动负载完成动作。安装边界上，整个装置的最大外轮廓由六组活塞杆完全伸出时的外接圆决定，中心输出轴的轴线与安装基准面垂直，安装法兰直接集成在中心盘的后端盖上，不需要额外设计转接支架，所有气缸的进排气接口都沿中心盘圆周侧部布置，管路排布时可以沿径向走管，不会和活塞杆的运动轨迹产生干涉，

　　日常维护时只需要定期检查铰接点的润滑状态和气缸密封件的磨损情况，不需要拆解整个中心回转单元。在教学实训场景中，这类结构可以直观展示径向动力装置的做功原理，相比复杂的内燃机模型，其透明的动力传递路径能让学习者快速理解曲柄连杆结构的运动转换逻辑，所有运动部件都外露布置，不需要额外开设观察窗就能直接观测到每一组活塞杆的运动状态和中心盘的回转过程。做结构校核时需要注意，六组气缸的同步进排气时序要和中心盘的转角精准匹配，每一组气缸的做功行程终点要对应偏心销的回转死点位置，避免出现撞缸或者动力输出中断的问题，中心盘上的六个铰接安装孔的位置度公差需要控制在0.02mm以内，保证六组活塞杆的运动行程一致，避免运转时出现偏载导致的铰接点异常磨损，

　　活塞杆端部的铰接副采用自润滑衬套结构，不需要外接润滑油路，能适配长时间免维护的运行需求。在小型便携气动工具的动力单元选型中，这种径向结构的轴向尺寸更短，可以直接集成在工具的手柄端部，相比轴向布置的叶片式气动马达，其扭矩输出更平稳，过载时不会出现叶片卡滞的问题，当负载超过额定输出扭矩时，压缩空气会直接从气缸的泄压间隙溢出，不会对内部结构造成硬性冲击损伤，适配频繁启停、负载波动较大的作业工况。
