立式斯特林动力装置结构设计方案

　　这套立式斯特林动力结构的设计，最初是面向教学演示场景与小型动力原理验证需求展开的，区别于卧式布置的同类型装置，立式结构在桌面级展示场景中更适配观察者的视线高度，无需额外调整摆放角度就能完整呈现整套热功转换的运动链路。从实际应用场景来看，这类结构常被用于热能动力专业的原理教学演示，也可作为小型低温差动力输出单元，适配低功率负载的微型驱动需求，比如小型展示装置的动力输入、科普展品的动态演示模块，相比内燃机结构，它的外燃工作特性对热源类型兼容性更强，只要存在稳定温差就能实现动力输出，不需要精准的燃油喷射与配气机构配合。

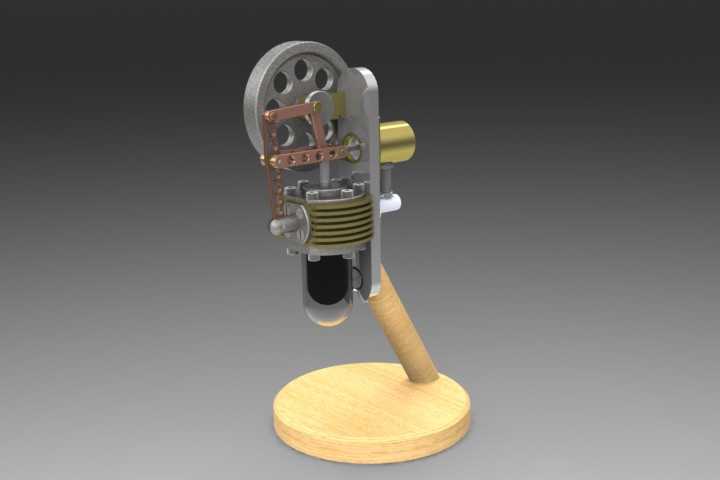

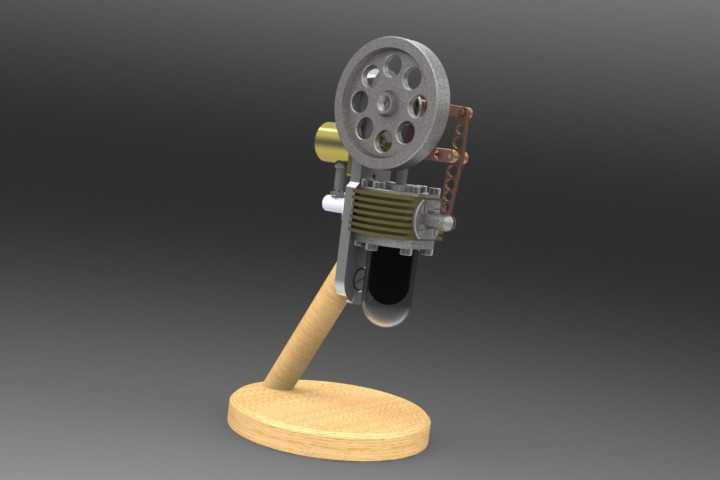

　　从功能特性上看，整套结构采用立式支撑布局，底部实木材质的圆形基座承担整机的配重与稳定作用，倾斜布置的木质支撑杆将动力主体抬升到合适的观察高度，既避免了运行过程中传动部件与桌面发生干涉，也让飞轮、气缸、传动连杆这些核心运动部件的运动轨迹完全处于可视范围内。动力核心部分采用空气作为工质，置换器与动力活塞的配合通过曲柄连杆机构实现相位匹配，侧面的铜质管路负责连通冷热腔室，完成工质的闭式循环，大直径的镂空飞轮安装在动力输出轴的端部，依靠自身转动惯量抹平活塞往复运动的扭矩波动，让整套装置的运转过程更加平顺，不会出现卡滞或转速忽高忽低的问题。

　　设计思路上，这套结构优先考虑了装配工艺性与运动可靠性，所有传动副的配合间隙都预留了合理的公差范围，避免热胀冷缩导致的运动卡滞，气缸部分采用散热鳍片结构强化冷端散热效率，保证冷热端能够维持足够的温差来驱动工质循环做功。支撑结构采用木质与金属部件结合的方式，木质部件的加工难度低、自重适中，既能提供足够的支撑刚度，也能通过材质对比提升整体的视觉层次感，金属部件则全部集中在动力核心与传动链路部分，保证运动部件的强度与耐磨性能。

　　从安装边界与外形尺寸来看，整套装置的占地范围由底部圆形基座决定，基座直径控制在桌面摆放的合理区间内，不需要额外的固定结构就能稳定放置在水平台面上，整机的最高点为飞轮的顶部位置，整体高度适配常规的展示柜层板间距，不需要预留额外的顶部空间。传动部分的所有运动部件都没有超出基座的投影范围，侧面的管路与连接结构也做了内收处理，摆放时不会与周边的展示物品发生空间干涉，动力输出轴的端部预留了扩展接口，可以根据需求连接小型负载，比如微型发电机、展示转盘等外接部件，拓展实际使用场景。

　　在结构细节处理上，曲柄连杆机构的铰接点都采用了耐磨衬套设计，长期运转也不会出现明显的磨损间隙，飞轮的镂空设计在保证转动惯量的前提下降低了整机自重，也减少了转动过程中的空气阻力。冷端的散热鳍片沿气缸周向均匀布置，能够利用飞轮转动带来的气流强化散热效果，不需要额外加装散热风扇就能维持稳定的冷端温度，热端的结构预留了通用的热源放置空间，可以适配酒精灯、温水浴等多种常见热源，不需要定制专用的加热模块就能完成整套装置的运行演示。整套结构的拆装逻辑也做了优化，核心动力部件可以快速从支撑结构上拆分，方便对内部的活塞、密封件进行维护更换，不需要拆解整个支撑基座就能完成常规的保养操作，对于教学场景下的反复拆装演示需求十分友好。
