带键槽齿形传动链轮结构设计

　　链轮是链传动系统中直接与链条啮合的核心零件，常见于自行车、摩托车、履带车辆以及各类输送设备。与齿轮相比，链轮并不要求两个轮齿直接接触，而是通过链条作为中间挠性件完成运动和动力传递，因此在两轴中心距较大、齿轮布置不合适、环境粉尘较多或需要保持确定平均传动比的场合，链轮往往比闭式齿轮更实用。它既可以把旋转运动从一根轴传递到另一根轴，也可以配合牵引链条、轨道和胶带完成物料的直线输送，在农机、工程机械、包装线、涂装线、仓储输送线和摩托车后传动中都有大量应用。

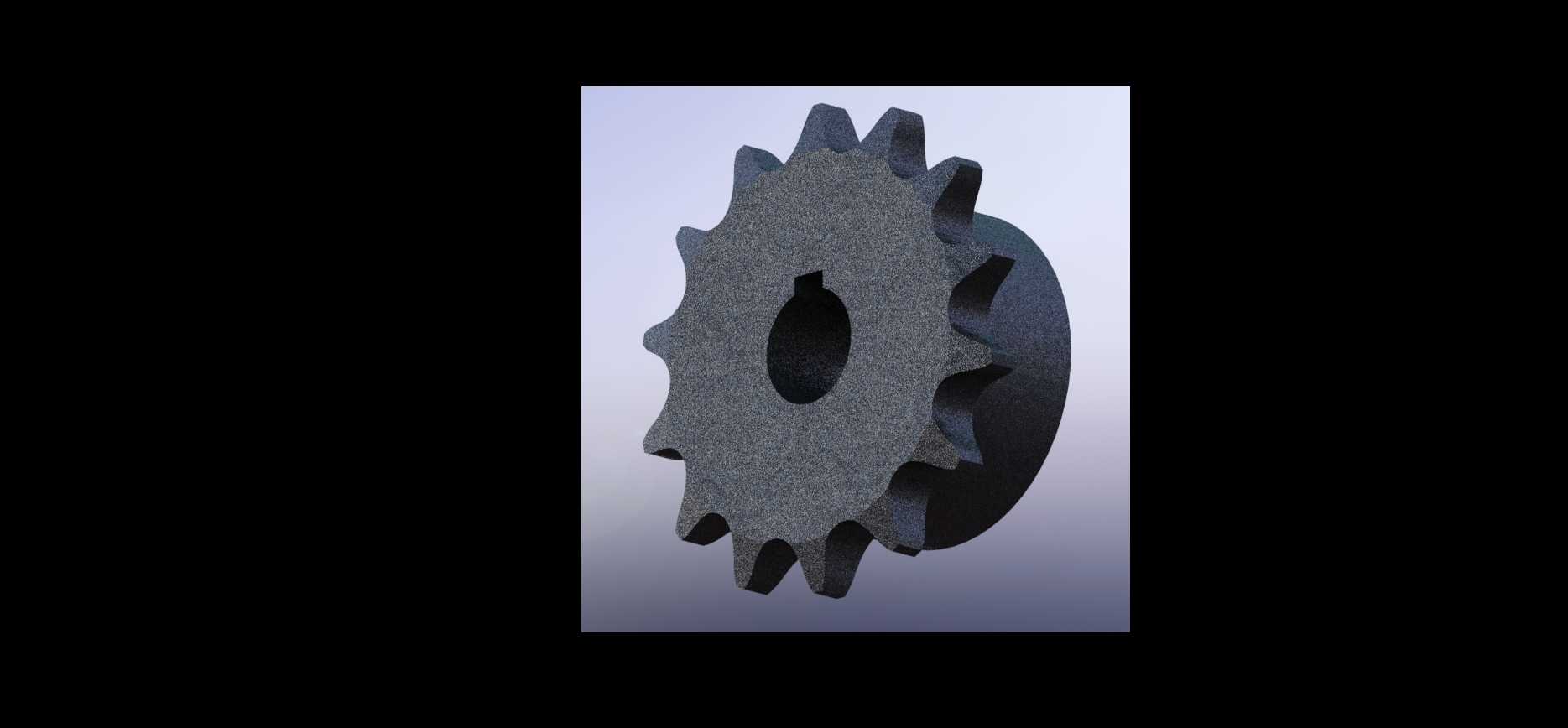

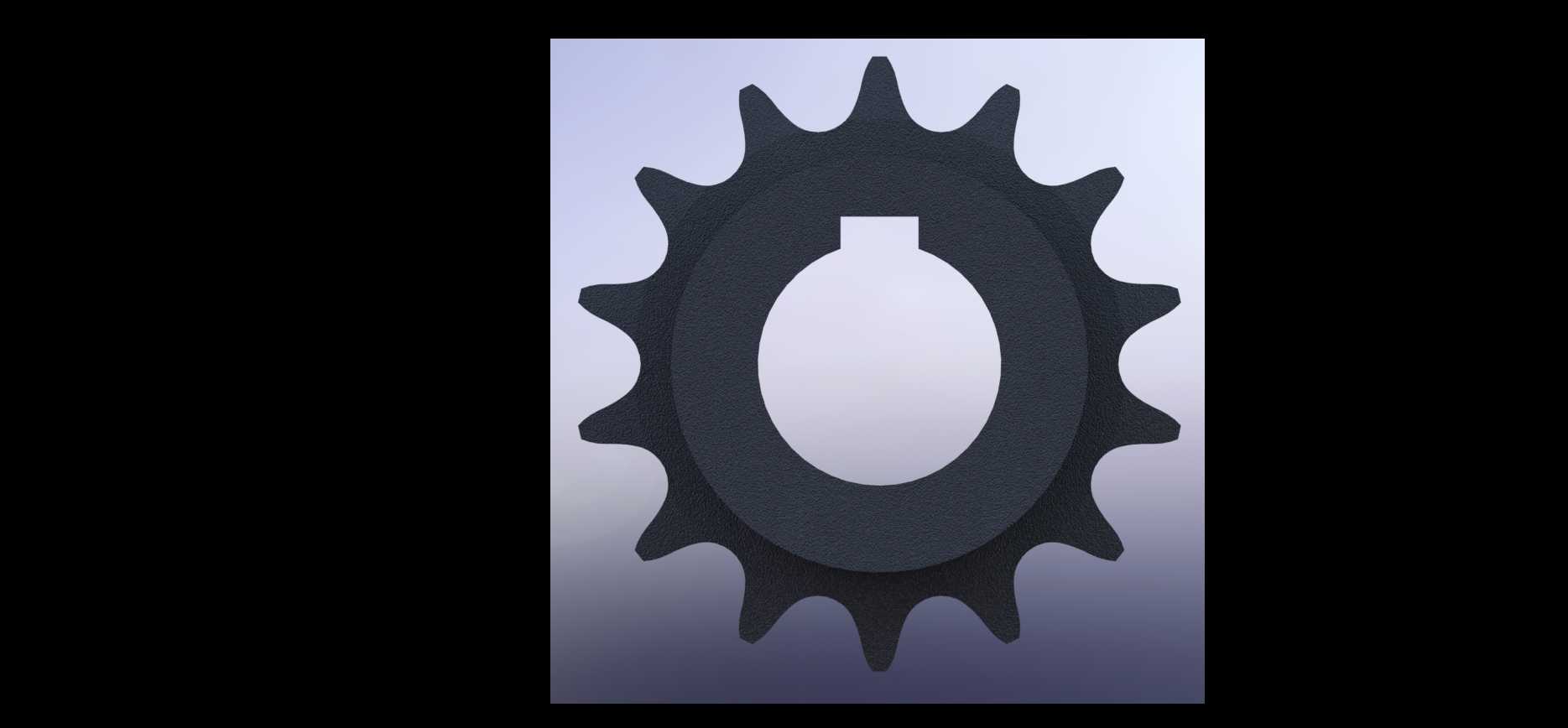

　　该模型呈现的是一种整体式盘状链轮，外缘按链条节距布置齿形，中心设置轮毂孔和键槽。轮齿沿圆周均匀分布，齿顶、齿侧和齿根形成与链节滚子相匹配的啮合轮廓；工作时，链条滚子依次落入齿槽，链轮通过齿侧推动链节，使链条沿既定轨迹运动。链轮的齿形不需要像渐开线齿轮那样追求连续啮合的平稳接触，而是重点保证链节顺利进入和退出啮合，减少冲击、卡滞和多边形效应带来的速度波动。因此，在建模时齿距、齿根圆弧、齿顶形状和齿宽都要围绕链条规格展开，而不是孤立地绘制外观齿。

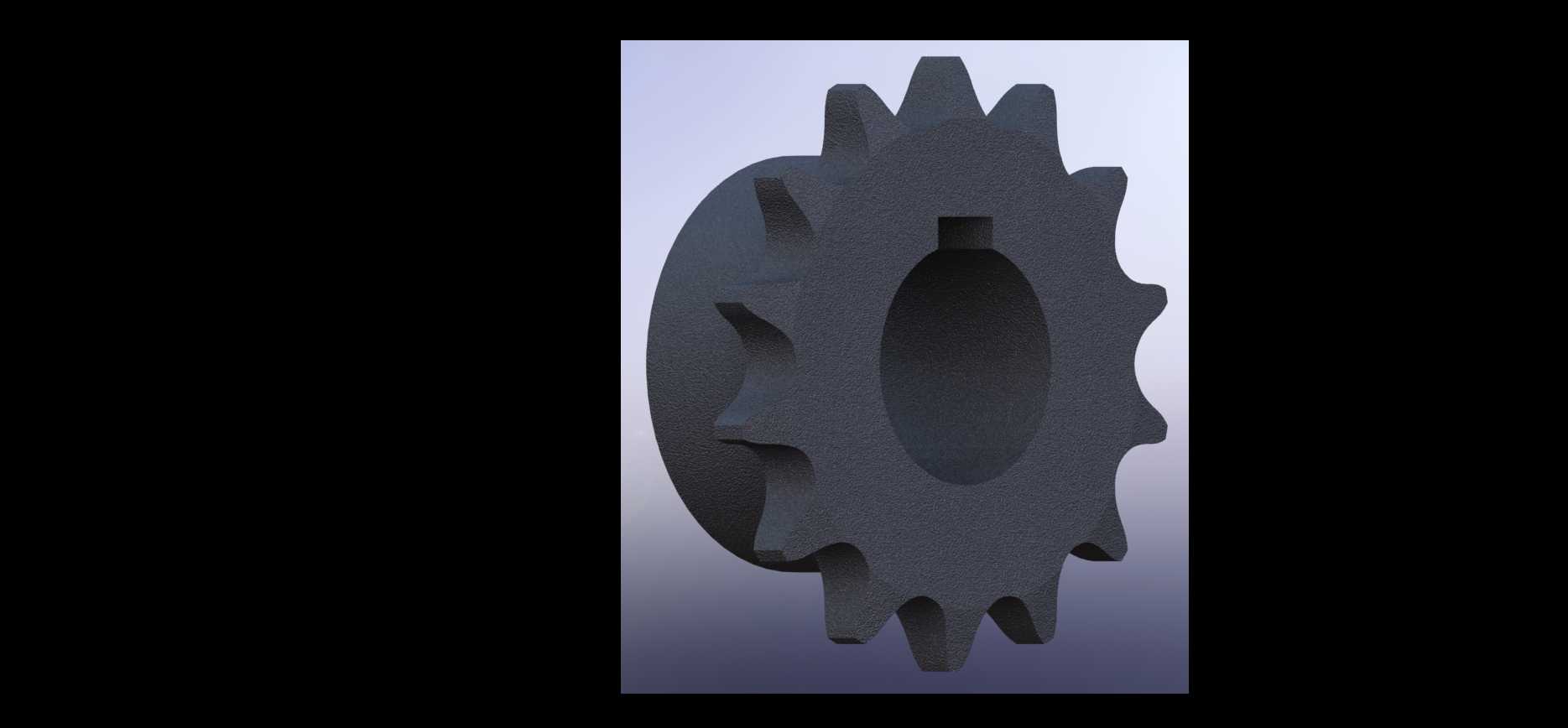

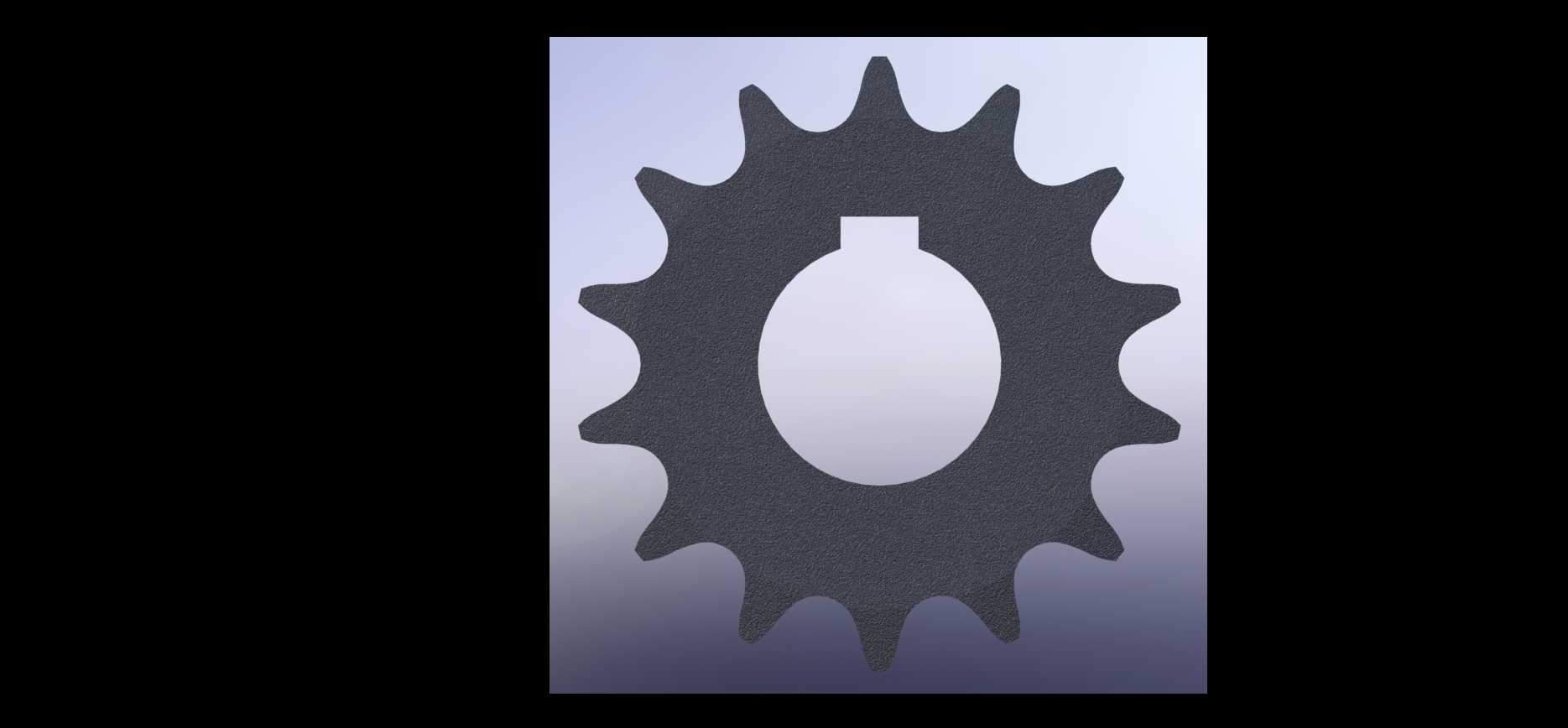

　　中心孔是该零件与轴连接的关键边界。模型内孔上方开设键槽，说明其采用平键传递扭矩。装配时，链轮孔与轴径形成配合，键嵌入轴和轮毂的键槽中，使链轮随轴同步转动；若承受较大冲击载荷或需要精确定位，还可配合紧定螺钉、挡圈、轴肩或锁紧螺母限制轴向位置。轮毂部分相对轮缘加厚，能够提高孔壁承载面积，避免键槽处应力集中导致开裂。对于输送设备中频繁启停的工况，轮毂长度、孔边圆角和键槽端部过渡都应在结构设计中给予足够重视。

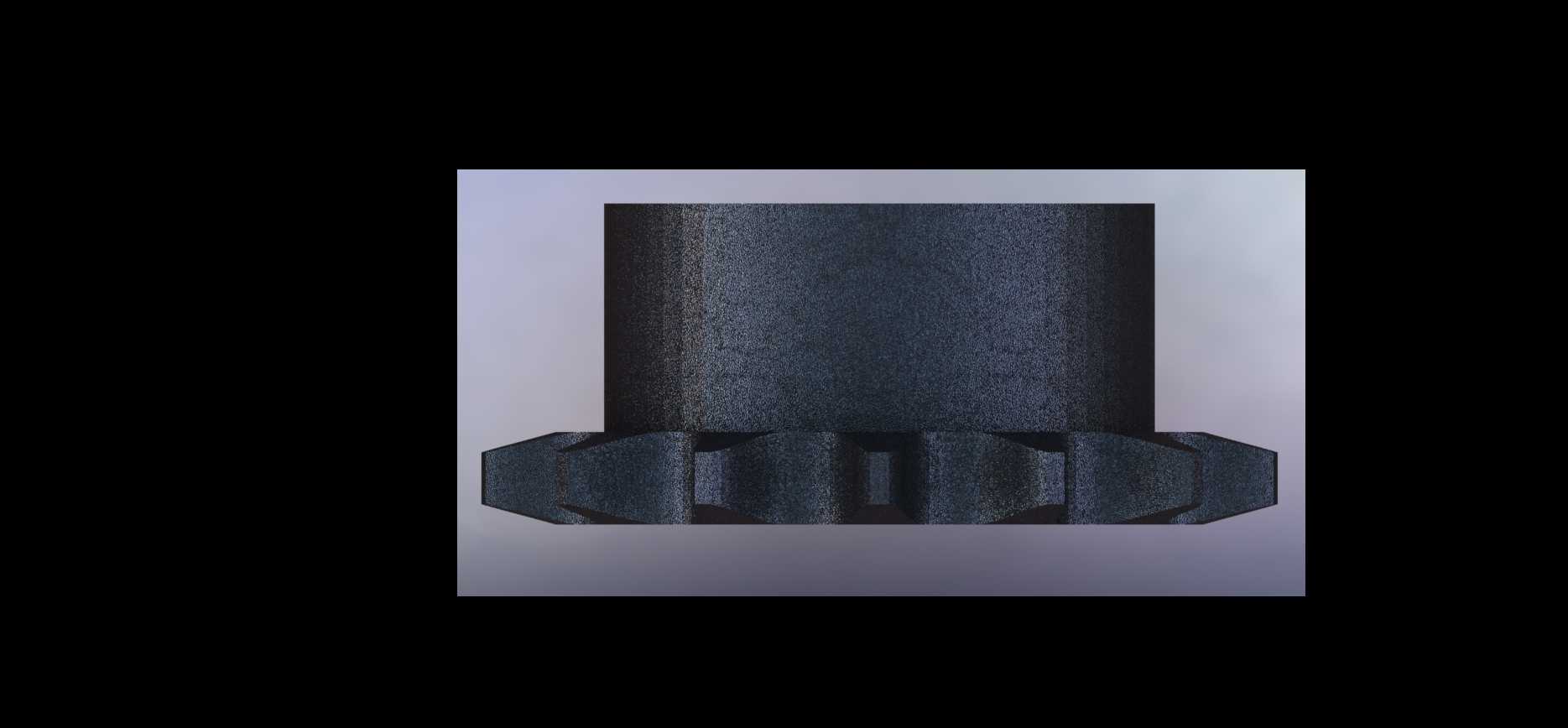

　　从外形上看，该链轮没有采用复杂的腹板减重孔，而是以较完整的盘体连接外缘齿圈和中心轮毂。这种结构造型简洁，加工环节少，适合中等载荷、常规转速以及维护条件一般的设备。轮盘两侧面可作为安装基准面，装配时贴靠轴肩或套筒，能够控制链轮的轴向位置；齿宽方向则需要与链条内宽相匹配，保证链条在啮合过程中不与轮盘侧面发生摩擦。若用于双列链条或多排链条，则需在同一基体上加工对应排距的多排齿，而本模型更接近单排链传动的布置形式。

　　设计链轮时，首先要确定链条型号、节距、滚子直径、排数和所需齿数，再根据传递功率、转速、工况系数校核轴径和键连接。齿数过少会使链传动的多边形效应明显，进入啮合时冲击和噪声增大；齿数过多则容易在链条磨损后发生跳齿，并且外径增大带来布置困难。模型中的齿形轮廓应保证链节滚子能平稳落到齿根位置，齿侧间隙不宜过小，以免泥沙、磨粒进入后造成卡死；在粉尘或磨粒环境中，通常还要配合护罩、张紧装置和润滑方式综合考虑。

　　安装边界方面，链轮外径、齿根圆、轮毂外径和厚度共同决定设备内部的空间占用。链条包绕链轮时，其中心线位于分度圆附近，实际运动轨迹会随齿位变化产生周期性上下波动，因此机架、张紧轮和导轨不能按理想圆运动紧贴布置。中心高、轴端伸出长度、键槽方位以及相邻零件的间隙都需要在三维装配中核对。若两根轴平行布置，两链轮应保持共面，齿宽中面尽量对齐；偏斜会使链条侧面磨损加快，严重时出现脱链。

　　在三维建模过程中，可先建立回转基体，再按节圆角度阵列单个齿形，最后切除中心孔和键槽。齿根圆弧与滚子直径相关，齿顶形状则需考虑链条啮入时的导向；键槽宽度、深度和端部尺寸应按轴径和标准键选取。完成零件模型后，应在装配环境中检查链条节距与齿距的一致性、轴孔配合关系、轮毂与轴肩的贴合面以及链轮与机架护罩的最小间隙。这样得到的链轮不仅外观完整，也能直接服务于链传动选型、结构校核和设备布局设计。
