车辆悬架螺旋弹簧阻尼减震器结构

　　该结构围绕车辆悬架中最常见的弹簧阻尼一体化减震单元展开，核心作用是在车轮受到路面冲击后，对螺旋弹簧反复压缩、回弹产生的振动进行吸收和抑制，避免车身出现持续俯仰、弹跳或轮胎接地压力波动。实际装车场景中，这类部件广泛出现在两轮车、小型全地形车、低速作业车辆以及部分轻型底盘的独立悬架上，上端通常连接车架或摇臂支座，下端连接转向节、摆臂或后轮摇架，形成承受轴向载荷并传递侧向约束的传力路径。

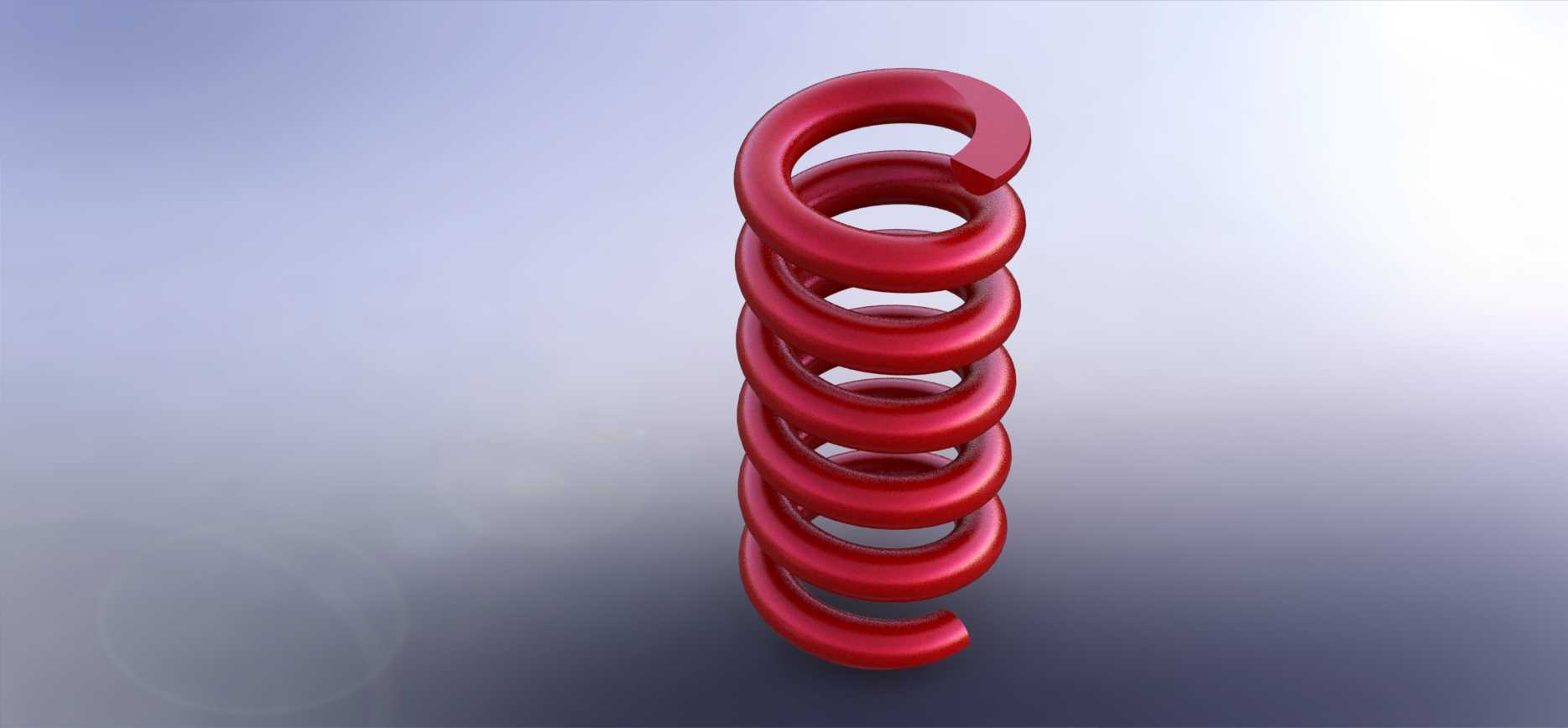

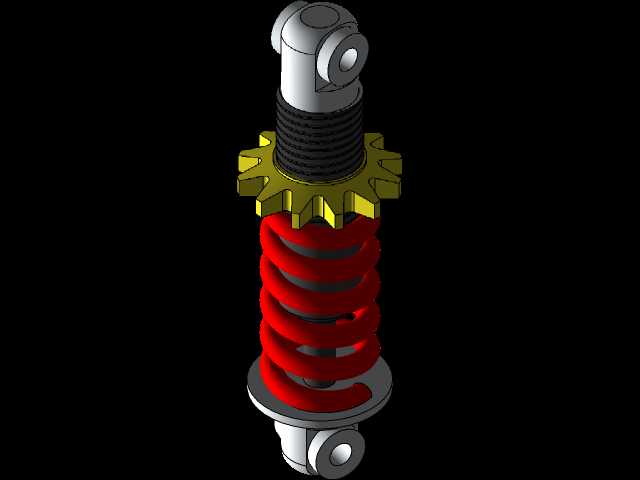

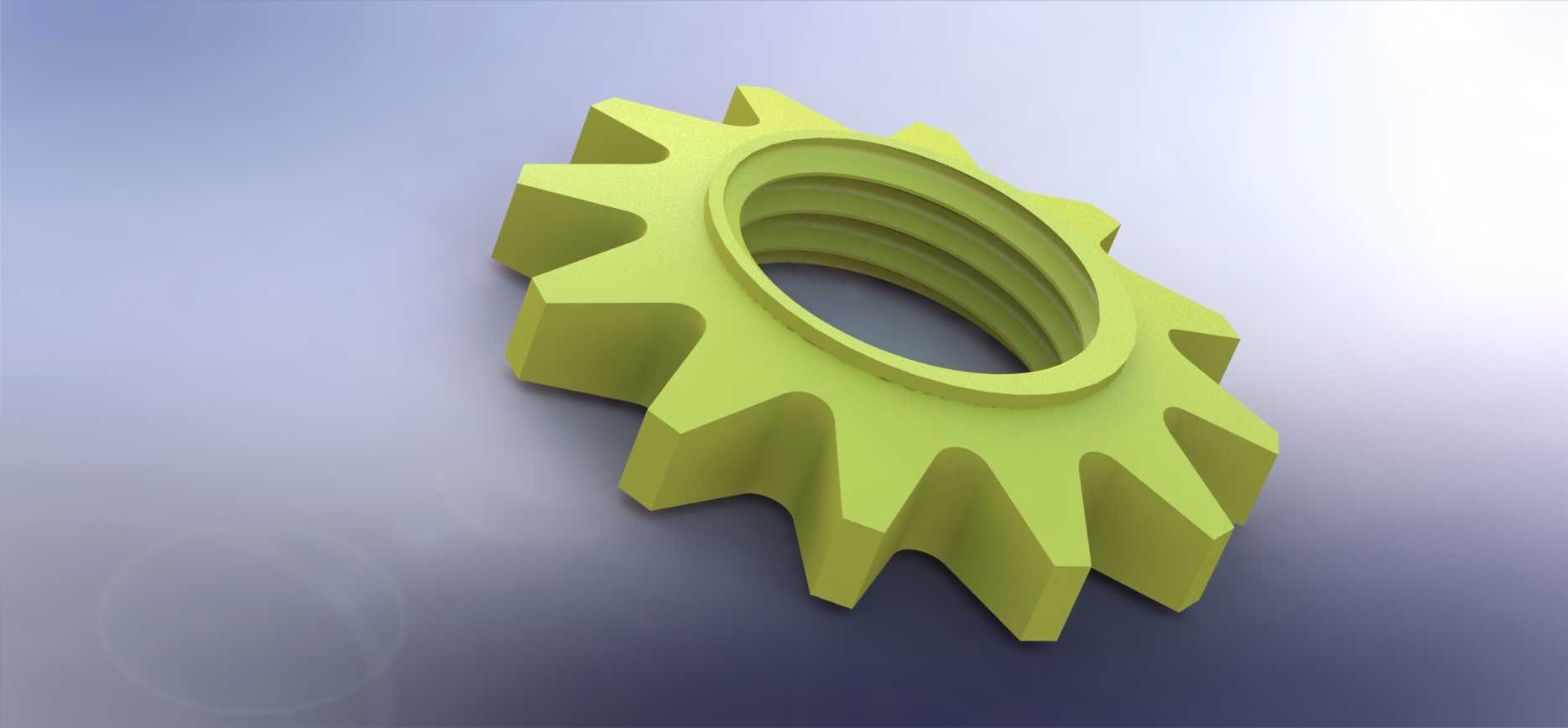

　　从功能拆分来看，外部红色螺旋弹簧主要承担静态承载和冲击能量暂存，弹簧刚度决定悬架在额定载荷下的静挠度与偏频；内部阻尼筒则负责把弹簧释放过程中的机械能转化为热能耗散，使车轮在越过坑洼、接缝或连续起伏路面后能够迅速恢复稳定。弹簧下端设置带齿形轮廓的调节座，工程上可通过旋转调节环改变弹簧预压量，从而适配不同整车重量、骑乘载荷或悬架高度要求。齿形结构与锁止片配合后，可防止车辆振动过程中调节环自行松动，这在越野、非铺装路面和长期交变载荷工况下尤为关键。

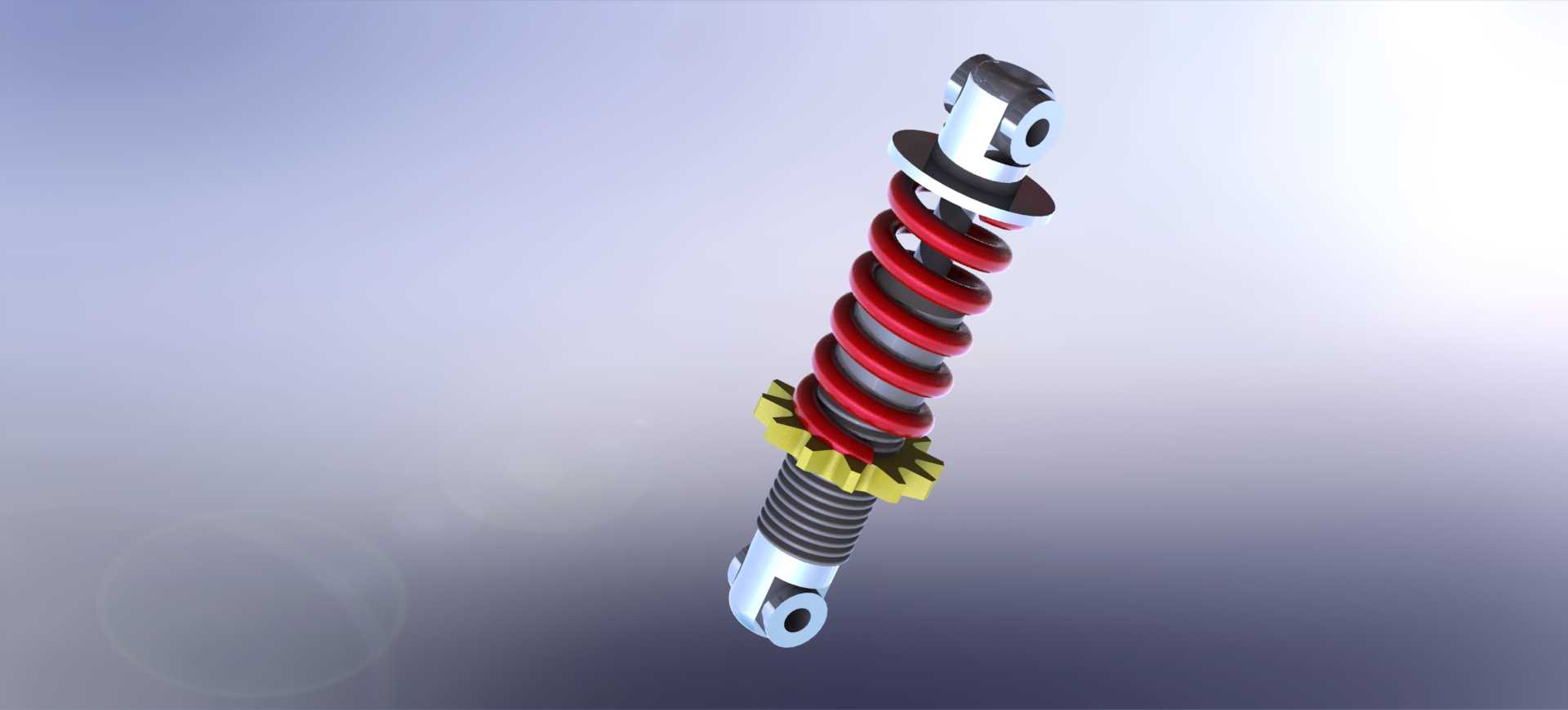

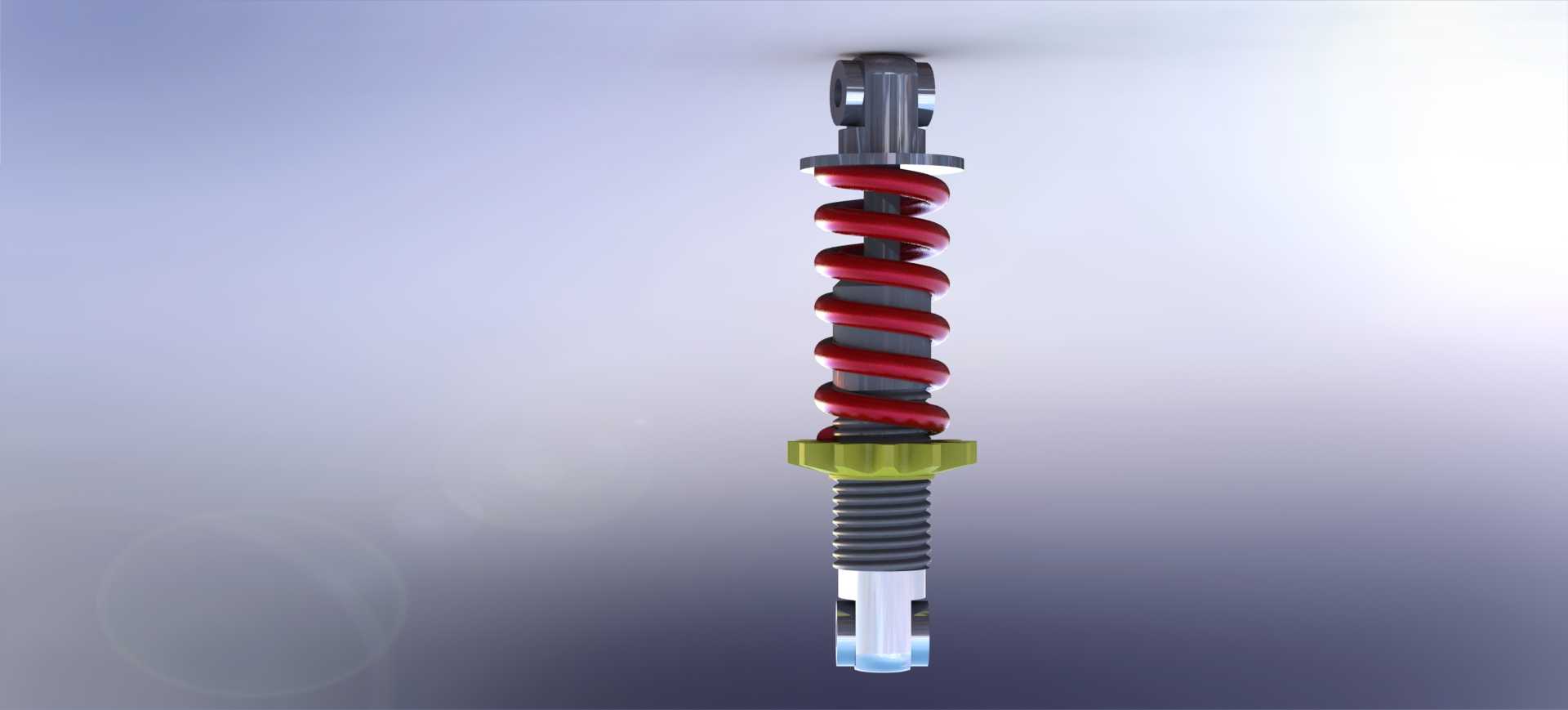

　　结构外形采用细长同轴布置，中心为阻尼筒活塞杆与缸筒组件，外部螺旋弹簧沿筒体轴线环绕。上端包含环形弹簧座、连接耳环或铰接安装结构，下端同样设置铰接孔位，使减震器在悬架跳动过程中允许一定角度摆动，避免因摆臂弧线运动造成活塞杆侧向受弯。两端铰接孔的中心距构成关键安装边界，设计时需要结合悬架硬点、轮跳行程和弹簧自由高度共同确定；若安装距过小，会导致弹簧预压不足、整车支撑发软；若安装距过大，则可能在满载压缩时出现弹簧并圈或阻尼筒触底。

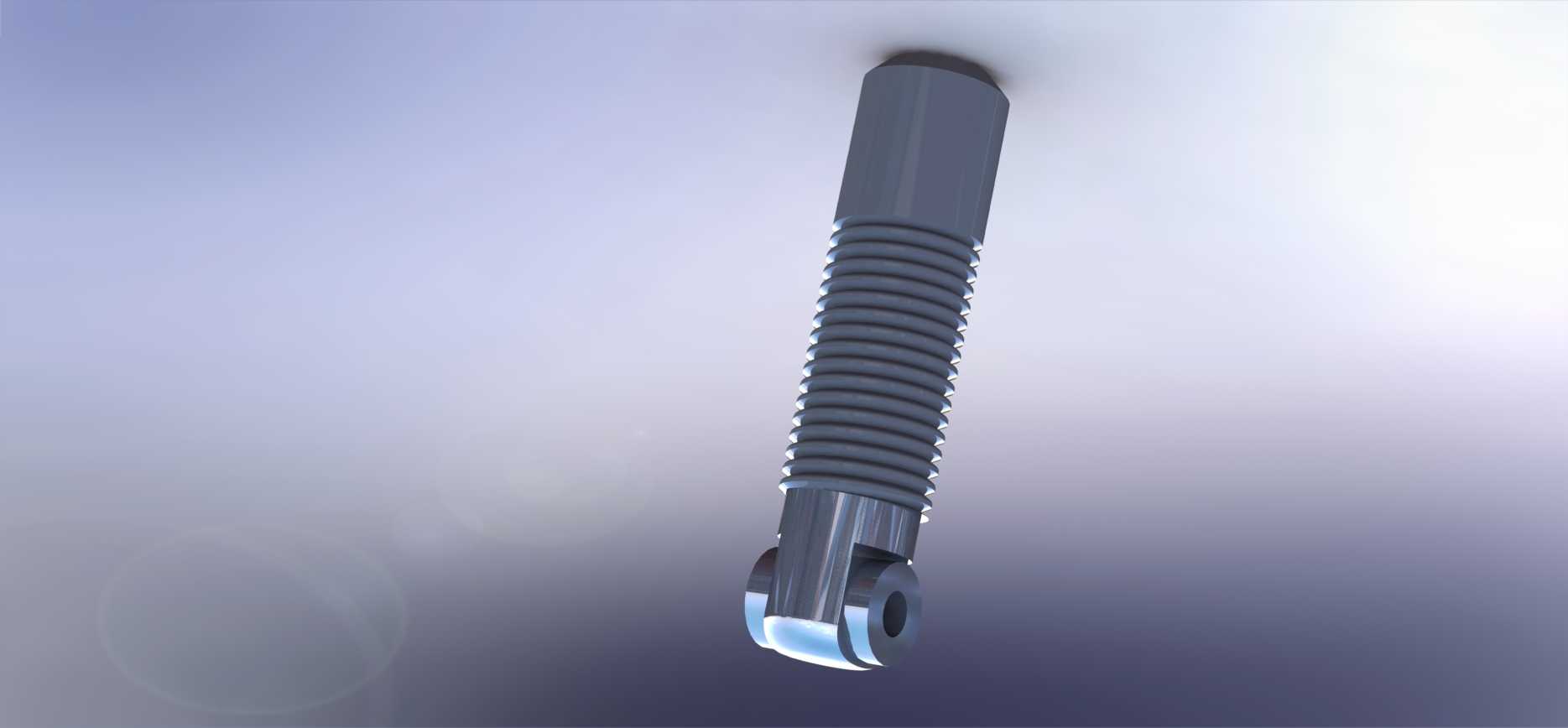

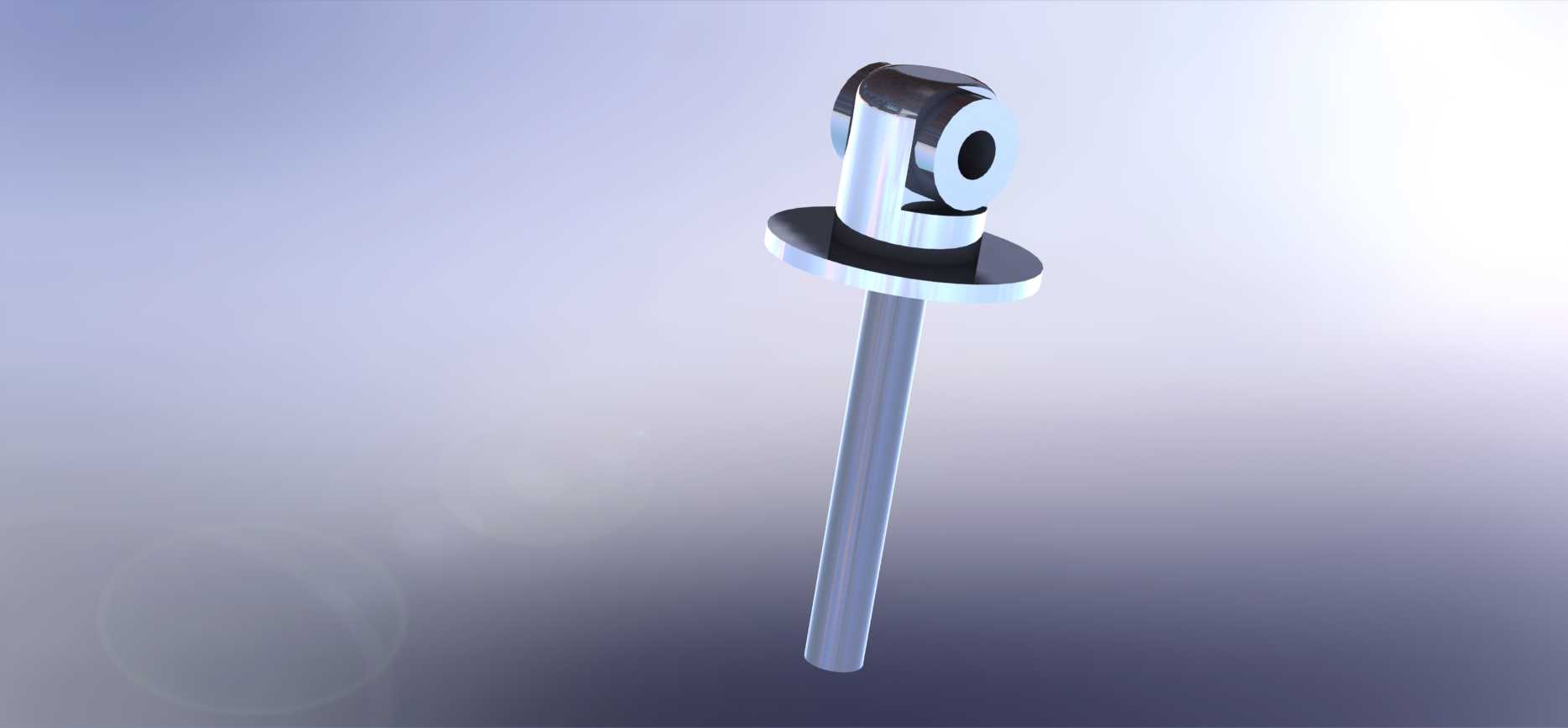

　　建模过程中，应优先保证阻尼筒、活塞杆、弹簧、上下弹簧座、调节齿圈和端部吊耳的同轴关系。螺旋弹簧不能只按外观圆柱处理，需要依据簧丝直径、有效圈数、中径和端部磨平或并圈形式建立真实扫掠路径，这样在干涉检查时才能判断弹簧压缩后与筒身、防尘套、调节环之间是否存在摩擦风险。阻尼筒外表面的波纹防尘套用于阻挡泥沙、水渍进入活塞杆密封区域，虽然属于防护件，但在整车布置中直接影响使用寿命，不能省略。下端齿形调节座的齿距、齿高和卡爪位置应与弹簧座台阶匹配，保证预载调节时受力均匀。

　　安装边界方面，需要重点校核三类空间：第一是减震器整体随悬架上下运动时的摆动包络，确认其与轮胎、挡泥板、车架管梁、制动管路之间保留足够间隙；第二是弹簧在最大压缩工况下的并圈余量，避免金属簧圈刚性撞击；第三是活塞杆伸出极限，防止车轮跌落时阻尼筒被拉到行程末端。端部铰接孔通常配合衬套或轴承使用，衬套可以衰减高频振动并补偿少量安装角度误差，但孔位同轴度偏差过大会造成活塞杆偏磨、油封早期漏油。

　　在底盘调校思路上，弹簧与阻尼并非独立选型。弹簧偏软时，乘坐冲击感降低，但侧倾和制动点头会增大；阻尼过强则会让轮胎在细碎颠簸路面上失去贴地性。该结构把弹簧、阻尼筒、预载调节机构和铰接端集成在同一轴线上，便于在三维环境中直接进行行程分析、质量估算和装配验证。对于结构设计人员而言，模型不仅要表达外观，更要体现载荷传递路径：路面冲击力经下端铰接点进入，一部分通过弹簧传至上端支撑，另一部分经阻尼筒内部油液节流转化为热量，最终使车身振动快速衰减。

　　细节处理上，上端弹簧座需设置与弹簧端部贴合的环形支承面，边缘留出避让簧丝的圆角；下端调节环与筒体之间通常采用螺纹配合，齿形外缘用于工具或手动调节；筒体下部的铰接耳环要有足够壁厚，以承受制动、加速和侧倾时产生的反复拉力。若用于高速车辆，还应在弹簧外侧考虑防泥沙护套或限位块位置；若用于重载作业车辆，则需放大吊耳孔宽、筒体直径和簧丝截面，以提高疲劳安全系数。整体来看，该减震器结构把承载、缓冲、阻尼衰减和预载调节集中在紧凑空间内，是悬架系统设计、底盘运动校核以及零部件选型分析中非常典型的机械结构。
