铰接式转向连接销轴组件结构

　　该零件属于转向传动链路中的铰接承载构件，常见于小型车辆转向拉杆、工业搬运设备操纵连杆、试验台架角度调节机构以及需要在两轴间传递摆动载荷的机械连接部位。它的核心作用不是单纯把两根杆件固定在一起，而是在保证轴向定位可靠的同时，允许连接双方围绕中间铰点产生有限角度转动，从而补偿装配误差、吸收运动过程中的方向变化，并避免拉杆因强制约束而产生附加弯曲应力。

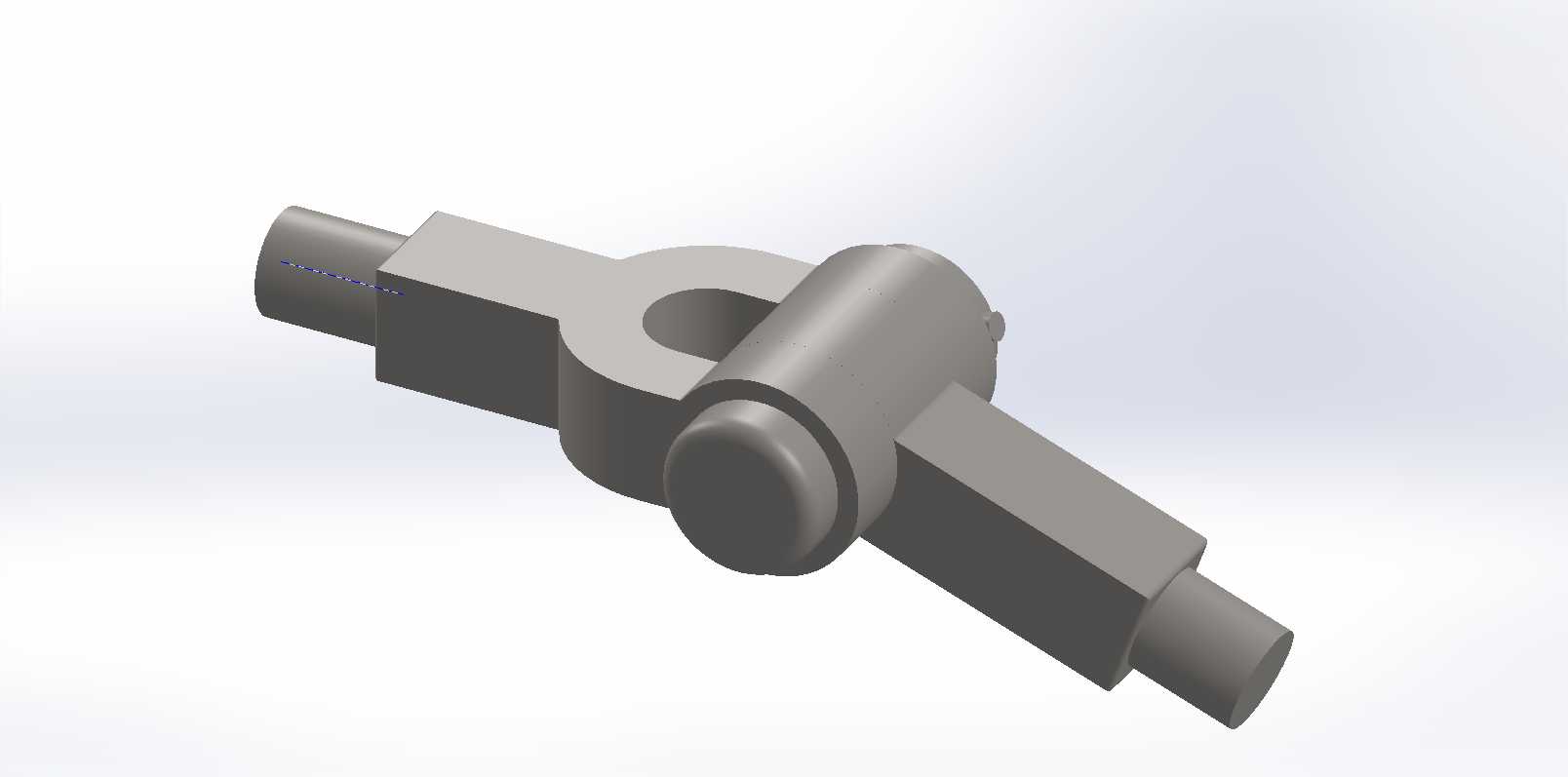

　　从结构组成看，模型中部为带孔的铰接座体，孔位用于容纳销轴或衬套，形成旋转副；两侧延伸出近似矩形的连接臂，臂端再过渡为圆柱轴段。圆柱段可插入对应支座、摇臂或连杆孔内，矩形截面区域则承担抗扭和抗弯作用，使载荷从端部轴段经过臂体传递到中央铰点。端部圆柱与方形臂之间设置了台阶过渡，这种过渡在实际加工中对应轴肩，可用于轴向限位，也便于压装衬套、挡圈或锁紧件。中央销轴端部采用圆盘状端头造型，能够限制销轴窜动，并在装配后形成较明确的受力端面。

　　建模时需要重点处理几处工程关系。其一是中央铰接孔与销轴的配合边界，孔壁应保持完整圆柱面，孔径与销轴外径之间通常按转动副要求选取间隙配合；若机构承载较大或需要降低磨损，可在孔内增设铜套、复合衬套或自润滑轴承，此时模型中应预留衬套壁厚和压装导入倒角。其二是两侧轴段的同轴度，虽然中间存在铰接座，但两端圆柱在装配状态下往往要与同一连杆或支承孔发生关系，轴段中心线需要保持一致，否则插入后会出现卡滞、偏磨或局部应力集中。其三是方臂与圆柱端部的交接区域，这里截面由圆形转为矩形，载荷传递路径发生变化，圆角不能省略；圆角过小会在交变载荷下形成疲劳裂纹，圆角过大则可能干涉相邻零件端面。

　　在实际用途上，这类构件多用于把直线推拉动作转化为摆动动作，或者把摆动动作传递给下一级连杆。例如转向系统中，操纵端产生的位移通过拉杆到达该铰接点，关节允许拉杆在车轮跳动、车架变形或转向角度变化时保持合理姿态，避免运动锁死。在工装夹具和自动化输送线中，类似结构也可作为调节连杆的中间接头，用于连接气缸推杆、摆臂和限位块，使机构在行程末端具有一定自适应能力。

　　外形尺寸方面，模型的长度方向由两侧圆柱轴端决定，设计时需确认轴端伸入支座的有效长度、轴肩贴合位置以及端部是否需要开口销、卡环或锁紧螺母。中央铰接座的宽度决定销轴跨度，宽度过小会使接触面压应力升高，宽度过大则增加重量并可能挤占相邻连杆空间。铰接孔高度方向应与两侧轴段中心线保持设计偏心或同心关系；若存在偏心，偏心距会直接影响传动比和摆角范围，不能在建模中随意简化。圆盘端头的外径应大于铰接孔直径，以承担轴向限位功能，其厚度则需要满足端面承压和销轴剪切面之间的距离要求。

　　安装边界上，需要校核三类运动空间：第一是销轴装入方向的操作空间，保证销轴能够从一侧穿过铰接座和连杆孔；第二是关节摆动空间，中央座体相对于两侧连接臂在极限转角下不得与方臂棱边、轴肩或外部杆件发生碰撞；第三是端部固定件空间，若采用卡环，需预留卡环钳操作位置，若采用螺母锁紧，则要留出扳手空间。对于承受频繁往复摆动的工况，还应在铰接孔两端考虑防尘或储脂结构，防止磨粒进入配合面。

　　从三维建模流程看，适合先以中央铰接孔轴线和两侧轴段中心线建立骨架草图，确定铰点位置、臂长和偏心关系，再分别拉伸座体与方臂，随后用旋转特征生成销轴端头和圆柱轴段。交线位置应采用圆角而非尖锐棱边，端部轴段可增加倒角以便装配。完成实体后，应通过简单运动干涉检查验证铰接孔轴线处的旋转关系，并测量关键边界，包括总长、最大宽度、轴段直径、铰接孔直径、轴肩高度和圆盘端头外径，使模型既能表达外观，也能直接服务于结构校核与二维工程图生成。
