长摆杆剖分式偏心传动调节机构

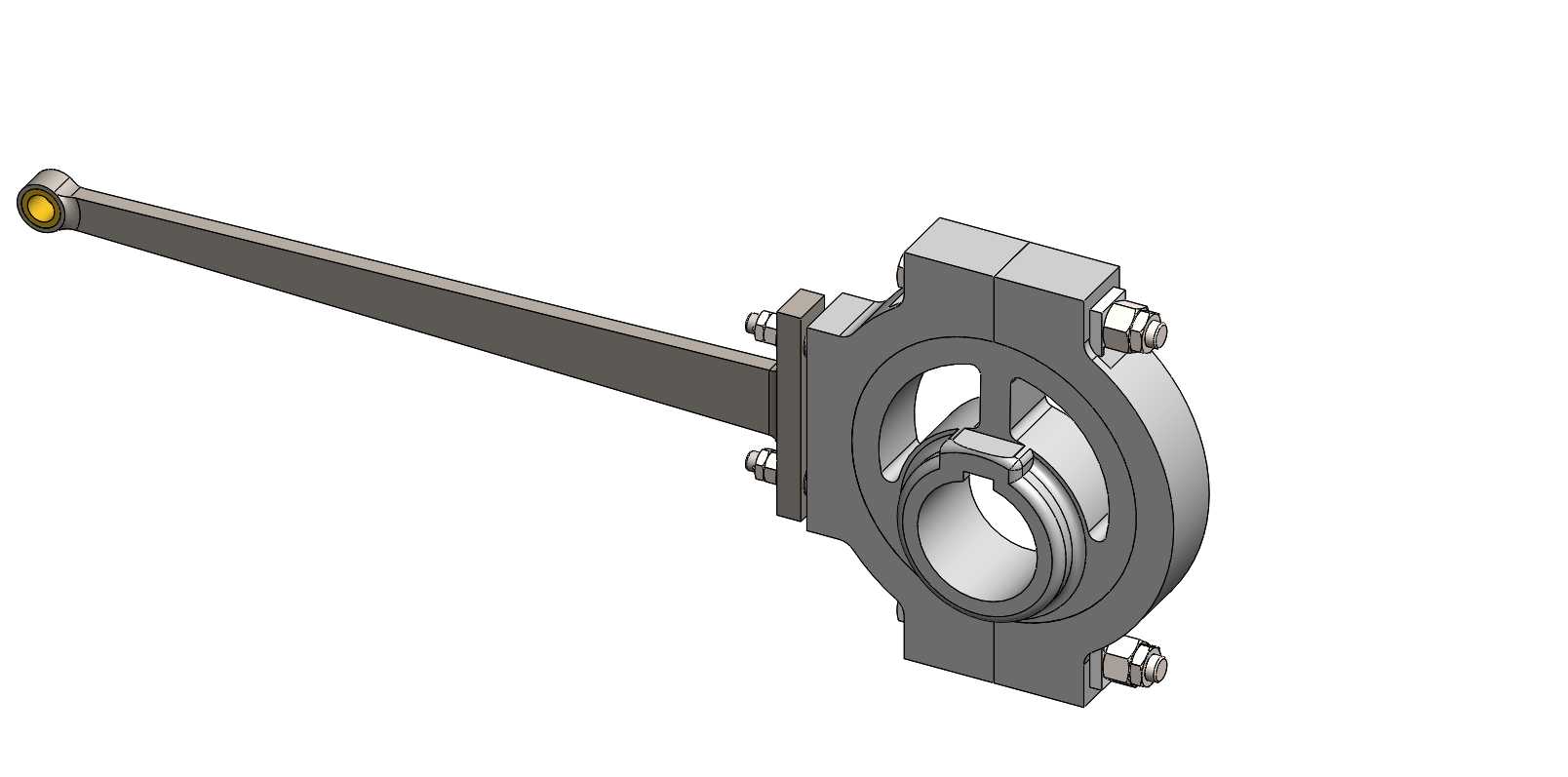

　　这套偏心传动调节机构主要用于把旋转输入转化为受控的往复摆动，常见于小型专用设备的间歇送料、行程微调、压紧释放、摆臂驱动以及试验工装中的运动转换环节。结构主体由长摆杆、端部铰接孔、偏心轮毂、剖分式夹持座、侧向紧固螺栓和中心安装孔组成，整体形态细长，运动件与支承件分界清楚，适合在空间狭长、需要把动力从一侧传递到另一侧的设备布局中使用。

　　从实际用途看，长摆杆承担力臂放大和行程传递作用。杆身一端设置带衬套特征的铰接端，用于与外部推杆、连杆或滑块连接；另一端通过偏心轮毂与旋转轴形成偏心配合。轴转动时，偏心量转化为铰接端的弧线位移，再由外部连杆约束后形成近似直线或摆动输出。由于摆杆较长，较小的偏心半径即可获得较大的端部行程，因此在不需要大载荷但要求明显往复动作的机构中比较实用。

　　支承部分采用剖分式座体思路，中心孔用于容纳转轴或偏心套，上下或左右分合面便于装配、检修和轴向位置调整。座体外侧布置多组螺栓，螺栓不仅承担合模锁紧，还用于限制剖分面间隙、提高孔轴配合刚度。建模时需要重点表达剖分面、螺栓通孔、螺母贴合面以及座体外侧加强轮廓，这些特征直接影响装配干涉检查和工程图出图。座体轮廓并非简单圆筒，而是在受力方向增加块状加强区，使孔壁、螺栓凸台和杆身连接区形成连续传力路径。

　　设计上，偏心轮毂与座体之间应保留清晰的运动边界。偏心件负责产生相位差和位移，剖分座负责定位与承载，二者不能在转动过程中发生摩擦干涉。长摆杆与偏心轮毂连接处需要承受周期性弯曲和剪切，圆角过渡不可省略；若直接采用尖角连接，在反复载荷下容易在根部形成应力集中。端部铰接孔采用环形衬套式结构，有利于后续更换耐磨件，也能降低摆杆孔本身的磨损风险。

　　外形尺寸方面，该机构的显著特点是摆杆长度远大于座体直径，因此整机布置时要优先校核摆杆扫掠空间。摆杆绕偏心轴运动时，端部轨迹不是简单绕中心孔旋转，而是随偏心距产生偏移，设备护罩、机架侧板、相邻气缸或传感器都应避开这一弧形区域。座体安装边界则集中在中心孔轴线、剖分面和外侧螺栓位置，维修时需要预留扳手空间，不能只按实体外轮廓留缝。

　　在三维建模过程中，应先确定中心轴孔、偏心距和摆杆中心线三个基准，再建立杆身轮廓与端部铰接孔。偏心距是机构运动特性的核心参数，改动它会直接影响端部行程、速度波动和传力角；杆长增加后，端部位移增大，但侧向弯矩和惯性影响也会同步增加。剖分座可按对称实体建模后切分分合面，再补充螺栓、螺母和垫圈，便于后续生成爆炸视图。配合关系上，中心旋转部位宜按转动配合处理，剖分螺栓按紧固装配表达，端部铰接孔保留与外部连杆连接的接口。

　　工程应用中，这类机构不宜承担高转速重载冲击，更适合中低速、周期性动作、行程可通过偏心件调整的场合。若用于送料装置，摆杆末端可连接推爪或滑台；若用于压紧机构，可通过连杆把摆动转化为压头升降；若用于教学或原理验证，该结构也能直观展示偏心运动、连杆约束和剖分式支承的装配关系。整体结构少而完整，功能分区明确，对理解机械传动方案、运动干涉校核和零部件装配关系具有较强参考价值。
