重载定向法兰安装工业脚轮结构

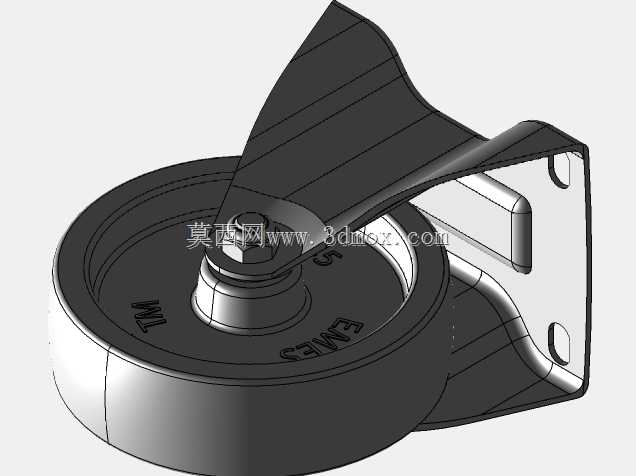

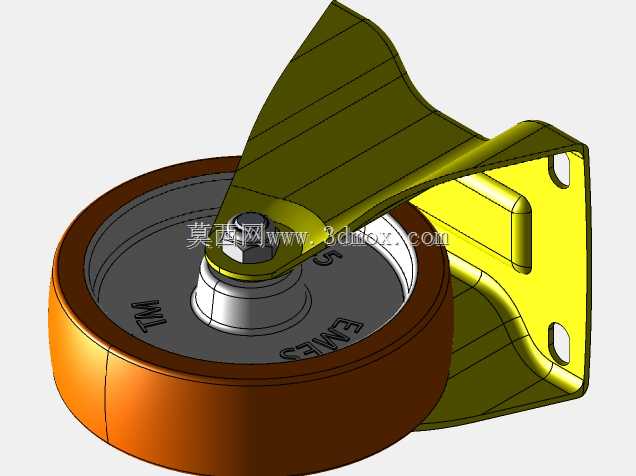

　　该结构对应工业设备底部常见的重载行走支撑部件，主要用于工装台车、物流周转车、机床辅机、焊接变位架、车间转运料车以及需要短距离移动的固定式设备底座。轮体采用单轮承载形式，外侧为较厚的弹性轮缘，内部设置刚性轮毂，轮面宽度较大，能够在普通环氧地坪、水泥地面和钢板通道上分散接触压力，减少局部压痕与滚动阻力。支架部分采用折弯成型的侧向护板与立式安装板组合，护板从轮轴位置向上延伸并覆盖轮体上部，既承担转向和牵引时的载荷传递，也能在碰撞或经过杂物时对轮体形成防护。

　　从实际选型角度看，这类脚轮的关键不只是轮子直径，还包括安装板孔位、轮轴高度、回转半径和侧向间隙。立式法兰板上预留两个长圆形安装孔，孔位方向允许在装配时吸收少量底座加工误差，安装面贴合设备底板后通过螺栓锁紧，轮架受力路径由安装板经折弯侧壁传递至轮轴，再由轮毂传递到地面。护板前缘向上翘起，可在经过焊缝、地面线槽或小颗粒障碍时减少铲撞，使轮子更容易越过不平整区域。轮体中心通过轴套或轴承与轮轴配合，模型中轮毂、轴套、垫片和中心紧固件均有明确层次，便于在详细设计时核对转动间隙、轴向限位和润滑维护空间。

　　设计思路上，轮缘厚度和圆角过渡直接影响承载能力与静音效果。较宽的橙色轮面可降低单位面积压力，适合频繁启停和低速重载工况；金属轮毂承担径向支撑，避免软质轮体单独受力产生过大变形。支架钣金件在折弯角处保留连续曲面，安装板与侧板之间形成封闭的受力区域，顶部和侧面的弯折形状提高了抗扭刚度。需要注意的是，法兰安装脚轮在设备四角布置时，不能只按单个轮子的额定载荷简单平均，应考虑台面偏载、启动冲击、地面落差和制动时的附加力矩；若设备重心较高或经常承受侧向推力，还需校核安装板螺栓、轮轴剪切以及支架开口处的强度。

　　外形边界方面，模型呈现出大直径轮体与高支架组合，轮体半径决定最低越障高度，支架总高决定设备底板离地距离。布置时要在轮子外侧保留转向和摆动空间，避免护板与设备底框、地脚螺钉或线缆桥架干涉；相邻脚轮之间还应考虑转弯轨迹，尤其在台车需要原地转向或沿狭窄通道运行时，法兰板位置、轮宽和护板外轮廓都会影响最小通过宽度。该三维结构把轮体、轮毂、轮轴、侧护板和法兰安装板完整表达，适合用于设备底盘布局、行走机构校核、钣金支架展开参考以及脚轮选型沟通。
