重载万向平板脚轮工业行走支撑结构

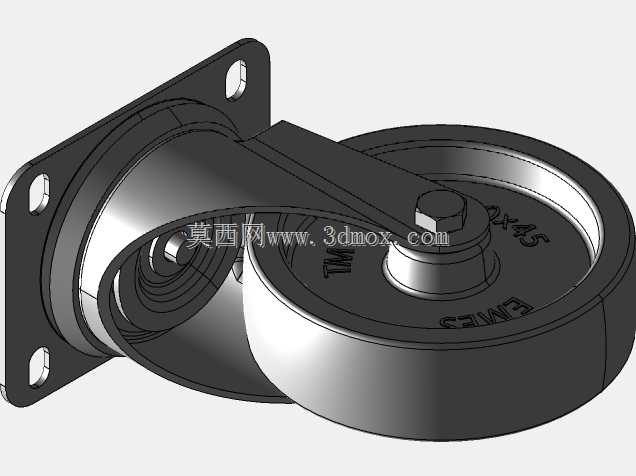

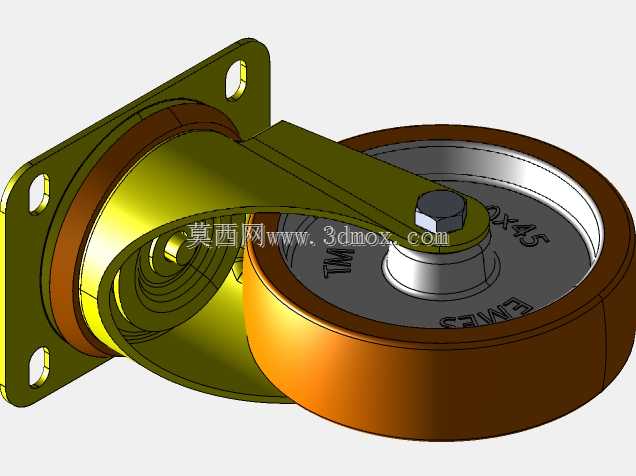

　　重载万向平板脚轮多用于车间转运台车、仓储物流货架、工业设备移动底座以及重型工装夹具的行走支撑环节，在需要频繁调整工位、短距离推移设备的生产场景中承担承载与转向功能。该脚轮采用顶部四孔法兰安装板作为固定接口，安装板直接贴合设备底架的安装平面，通过四颗螺栓完成锁紧，安装边界清晰，现场装配时无需额外加工复杂连接座，只需在底架对应位置预制匹配孔位即可完成固定。回转支承部分设置在安装板下方，内置回转轴承结构，可实现360度水平方向自由旋转，推移设备时轮架可随行进方向自动调整朝向，避免推行过程中出现卡滞、跑偏问题。轮架采用折弯成型的金属支架结构，两侧支撑板对称夹持滚轮中心轴，轴端通过锁紧螺母完成轴向固定，

　　支架受力路径从顶部安装板经两侧立板直接传递到轮轴，载荷传递路径短，承载过程中支架形变量小，可承受较大径向载荷。滚轮部分采用金属轮芯外包弹性覆层的复合结构，金属轮芯保证滚轮整体刚性，外包覆层可降低行走过程中产生的震动与噪音，同时增大滚轮与地面的摩擦力，在环氧地坪、水泥地面等常见工业场地行走时不易打滑，也不会对平整地坪造成硬性划伤。滚轮中心配置转动轴承，滚轮绕中心轴转动阻力小，人工推移重载设备时所需推力更低，长时间使用后转动部位磨损均匀。设计过程中优先校核了轮架的抗弯强度与回转支承的轴向承载能力，在满载工况下支架折弯处不会出现塑性变形，回转部位不会发生卡涩。整体结构的外形轮廓以安装板顶面为安装基准，

　　向下延伸至滚轮底部的总高度决定了设备底架离地面的净空高度，选型时可根据设备整体离地间隙要求匹配对应轮径规格，滚轮外径决定了脚轮的越障能力，较大轮径可顺利越过地面接缝、小型障碍物与车间管线槽盖板。侧向安装板的开孔位置预留了足够的螺栓操作空间，扳手可顺利伸入完成紧固件锁紧，后期维护拆卸滚轮时只需拆下轮轴端螺母即可更换滚轮组件，无需将整个脚轮从设备底架上拆除，日常维护便捷。该结构同时兼顾了承载能力、转向灵活性与地面适配性，可广泛适配各类需要移动功能的工业设备与转运载具。
