带刹车重载方形安装万向脚轮结构

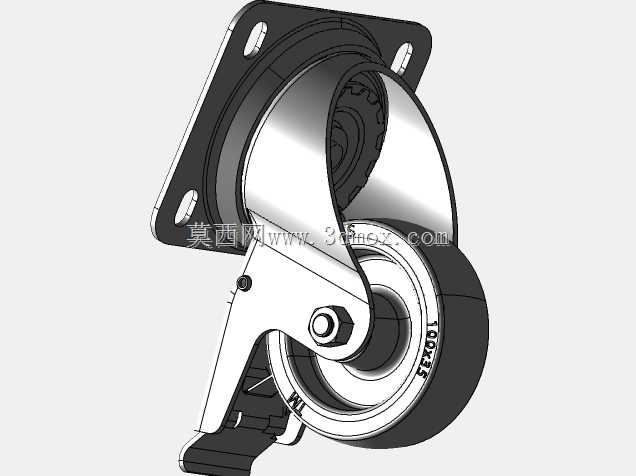

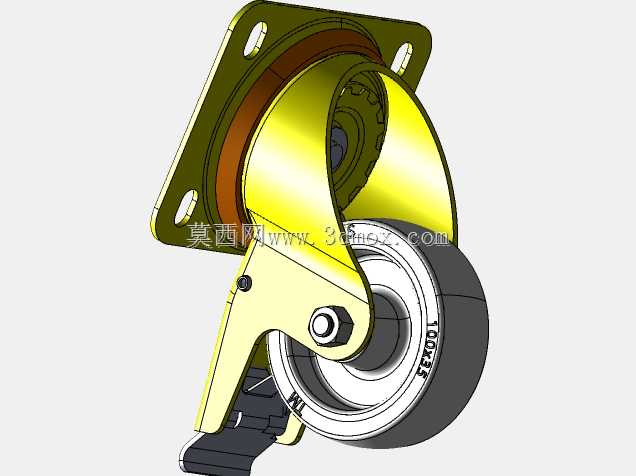

　　这款带刹车的重载万向脚轮，主要适配各类需要频繁移位同时需要定点锁止的工业设备，常见于车间重型工装台车、大型机床辅助移位托架、仓储重型货架转运单元、生产线边移动料架等场景，单轮可承载中高等级的静载与动载需求，适配的设备总重可覆盖数百公斤级的移动使用需求。从结构设计来看，顶部采用方形四孔安装法兰，安装孔位做了沉台处理，安装时螺栓头部可完全沉入法兰平面，不会突出安装面干涉设备底部的贴合，法兰盘与回转支架之间设置了大直径推力轴承配合径向定心轴套，回转时阻尼均匀，不会出现重载下卡滞、偏转卡顿的问题，转向轨迹顺滑，即使在满载状态下也能单人轻松推行转向。轮体部分采用金属轮毂外包高弹性耐磨轮面，轮面做了微弧面设计，接触地面时压强分布更均匀，

　　既能在环氧地坪、水泥地面、钢板地面等常见工业地面平稳滚动，也不会对地面造成硬压痕，滚动阻力小，推行时噪音控制表现优异。侧边集成的脚踏式刹车结构，采用金属棘爪啮合轮侧的齿圈结构，踩下刹车踏板后，棘爪卡入齿槽，可同时锁止轮体转动与支架回转，锁止后不会出现溜车、转向偏移的问题，解锁时只需轻抬踏板即可快速解除锁止，操作无需弯腰，适配车间作业的操作习惯。从安装边界来看，顶部方形法兰的安装孔距符合通用工业脚轮的安装尺寸规范，安装时不需要额外做转接板，可直接适配市面上多数标准脚轮安装位，整体安装高度控制在合理区间，不会过多抬升设备的整体重心，保证设备移动和静置时的稳定性。支架部分采用加厚钢板冲压成型后做表面防锈处理，轮架的弯折处做了加强筋结构，

　　承受侧向冲击力时不会出现支架变形、开焊的问题，轮轴采用高强度螺栓配合防松螺母，长期使用不会出现轮轴松脱、轮体晃动的问题。在实际选型使用中，这类脚轮通常四个为一组搭配使用，其中两个可选用带刹车款、两个选用无刹车万向款，或者全部采用带刹车款，根据设备的移动频率和锁止需求灵活配置，相比轻型脚轮，这款重载结构的脚轮抗冲击性能更强，即使在车间地面有微小焊缝、颗粒杂物的工况下，也能平稳通过，不会出现轮面硌伤、支架变形的问题，日常维护仅需要定期在回转轴承位置加注少量润滑脂，即可保证长期顺畅使用，不需要频繁更换易损件。
