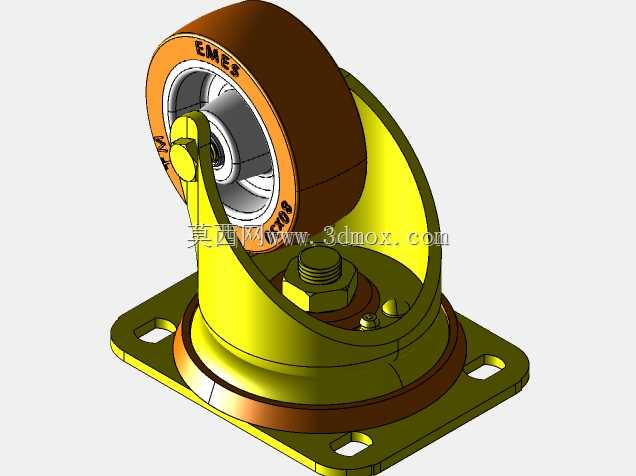

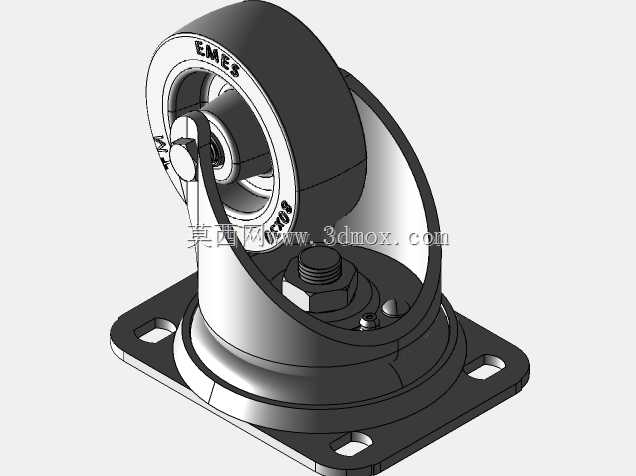

重载万向聚氨酯包胶工业脚轮结构

　　这款重载万向脚轮的结构设计，核心面向工业场景下的重载移动需求，常见于重型工装周转车、大型设备移动底座、仓储重型货架、工业生产线移动工位等需要频繁移位且承载要求较高的场景，单轮额定承载覆盖中高负载区间，适配多数车间内的硬质环氧地坪、水泥地坪使用，轮面采用聚氨酯材质，既具备足够的耐磨性能，也能降低移动过程中的噪音，同时避免对车间地坪造成压痕损伤，相比纯尼龙轮，聚氨酯轮面的缓冲性能更优，经过地面焊缝、小型凸起障碍时的冲击更小，能有效降低移动过程中对所载设备的振动传递。从结构设计逻辑来看，转向支架采用厚钢板冲压成型后做表面防腐处理，支架的回转部位采用推力轴承配合径向定位结构，保证重载状态下转向依然顺滑，不会出现卡滞、偏摆的问题，

　　轮体的安装轴采用带防松结构的螺栓组件，配合轴套减少轮体转动时的磨损，底部的安装法兰为四孔方形结构，安装孔位做了长圆孔设计，允许一定的安装公差补偿，适配不同设备底座的安装孔距偏差，安装时不需要额外做孔位修正，降低现场装配的难度。轮体的包胶层与内轮芯采用过盈配合加粘接的复合连接方式，避免重载启动、急停时轮面与轮芯出现相对滑动脱层的问题，轮芯采用金属材质，保证轮体的整体刚性，不会在重载下出现轮芯变形导致的转动卡滞。回转支架的侧部预留了刹车组件的安装位，可根据使用需求加装定向刹车或者全锁刹车结构，不需要改动主体支架结构，拓展性较强。在安装边界上，这款脚轮的安装法兰尺寸、安装高度、回转半径都做了标准化适配，可直接替换同规格的现有脚轮产品，

　　不需要对设备底座做额外改造，轮面宽度经过优化，在保证足够接地面积降低接地比压的同时，控制了整体的回转半径，让设备在狭窄的车间通道内转向时更加灵活，不会因为轮宽过大导致转向所需空间增加。支架的折弯部位做了加强筋结构，在不增加整体板材厚度的前提下提升了支架的抗冲击能力，即使经过地面凹坑、轨道接缝等位置时受到瞬时冲击，也不会出现支架变形、断裂的问题，整体结构的冗余量设计充分考虑了工业场景下的粗暴使用工况，所有转动部位都预留了润滑注油通道，可定期加注润滑脂延长使用寿命，降低日常维护的频次。
