重载万向带刹车聚氨酯工业脚轮结构

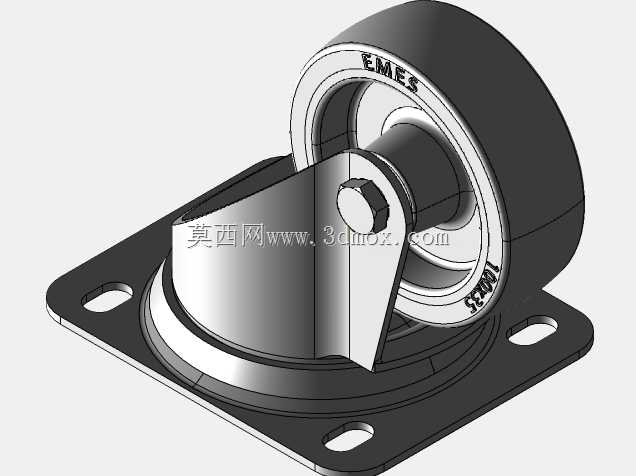

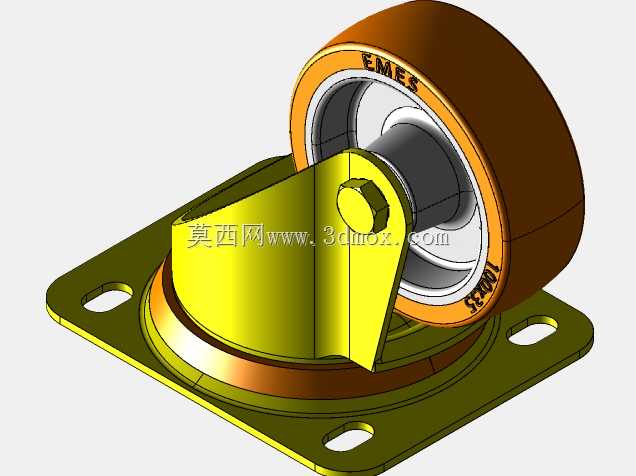

　　这款带侧刹的重载万向脚轮，核心适配仓储物流重型货架、工业车间周转台车、大型机床附件移动底座、自动化生产线接驳工位载具的移动需求，单轮额定承载覆盖100kg级重载场景，轮面采用浇注聚氨酯材质，邵氏硬度控制在90A上下，既可以在环氧地坪、硬化水泥地面滚动时避免划伤地面，也能在低速重载移动时保持足够的滚动阻力稳定性，减少推行过程中的打滑偏移问题。从结构设计逻辑来看，整个脚轮采用分层承载的思路，底部是四孔方形安装法兰，法兰盘预留的四个腰型安装孔可以适配不同孔距的设备底座安装需求，不需要额外扩孔就能完成对位安装，法兰盘和回转支架之间采用双排推力球轴承作为回转支撑，保证重载状态下转向依然顺滑，不会出现转向卡滞、偏载磨损的问题。

　　侧刹结构采用一体式冲压钢质刹车踏板，踏板触发后会同时锁止轮体转动和支架回转两个自由度，踩下踏板时刹车块会紧密贴合轮面的金属轮毂侧边，同时卡入回转支架的齿槽内，避免停驻时出现溜车、转向偏移的问题，适合在有轻微坡度的车间地面、需要精准对位停驻的工位场景使用。轮体部分采用金属轮芯外包聚氨酯的结构，轮芯采用铸铁材质加工，保证轮体的径向承载强度，避免重载下轮体变形，轮芯内部预装双列深沟球轴承，和中心轮轴过盈配合，减少滚动过程中的径向窜动。安装边界上，方形法兰的安装孔中心距适配常规工业脚轮的通用安装尺寸，安装后整体回转半径控制在合理范围，不会因为支架外伸过多导致和设备底部其他结构发生干涉，轮体宽度和直径的配比经过优化，在保证承载能力的同时，

　　尽可能降低整体安装高度，减少设备安装后的重心抬升幅度，提升移动过程中的整体稳定性。实际选型应用中，这类脚轮通常四个为一组搭配使用，其中两个带刹车、两个不带刹车的配置最为常见，既可以保证推行时的转向灵活性，也能在停驻时提供足够的锁止力，轮面的聚氨酯材质还具备一定的减震效果，在经过地面接缝、细小障碍物时，可以缓冲部分冲击，减少震动传递到上部设备，保护设备上的精密元器件不受震动损伤。建模过程中需要重点关注回转副的配合间隙，轴承安装位的公差配合要符合机械设计标准，刹车踏板的转动行程要预留足够的触发余量，避免出现刹车踩不到位、锁止失效的问题，同时支架的折弯处要做圆角过渡，减少应力集中，提升支架的抗冲击能力，在遇到路面颠簸、瞬时冲击载荷时不会出现支架断裂、变形的问题。
