带刹车结构重载万向脚轮结构设计

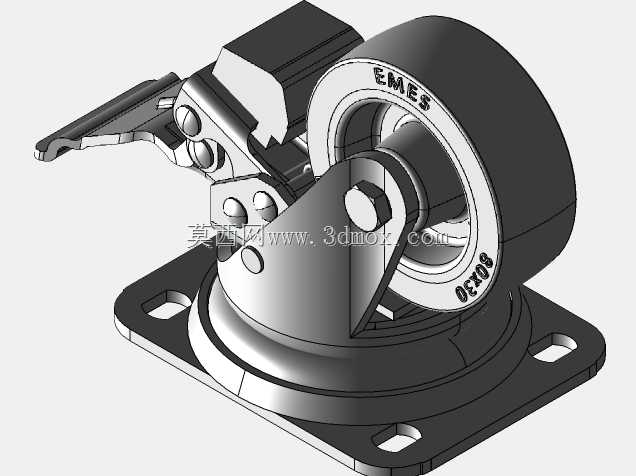

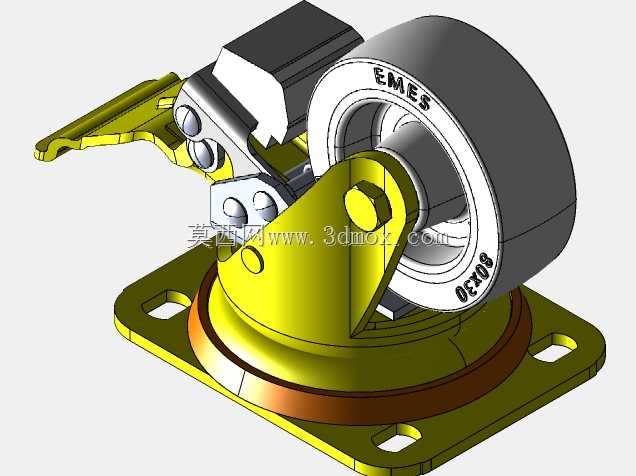

　　这款带刹车的重载万向脚轮，主要面向工业设备移动场景设计，常见于重型工装台车、机床附件转运架、仓储物流重载料架、中小型可移动加工工作站的底部行走支撑环节，区别于轻型家具脚轮，该结构核心承载能力适配工业场景下的大载荷移动需求，可在车间环氧地坪、硬化水泥地面等常规工业地面完成平稳移动与转向动作。从结构设计逻辑来看，整体采用分体式承载布局，底部为带四个安装腰型孔的方形安装法兰座，腰型孔的设计预留了安装对位的调整余量，可适配不同孔距的设备底部安装梁，安装时无需在设备底座上二次扩孔调整，降低现场安装的加工工作量；法兰座上方集成回转支撑结构，实现轮体360度水平方向自由回转，转向部位采用耐磨金属摩擦副配合，避免长期重载转向后出现卡滞、

　　晃动量超标的问题。轮体部分采用宽幅轮面设计，轮面材质适配工业地面的防滑与耐磨需求，轮缘标注的尺寸参数可直接对接地面承载压强核算，选型时可根据单轮额定载荷匹配设备总重，预留足够的安全系数避免轮体压溃变形。侧边集成的脚踏式刹车机构是该结构的核心功能部件，踩下刹车踏板后，联动的金属锁止块会同时卡紧轮体的回转面与上部的万向回转座，实现行走与转向的双重锁止，避免设备停靠在有坡度的车间地面时出现滑移、自行转向的问题；解锁时只需反向扳动踏板即可恢复行走与转向功能，操作时无需弯腰手动拨弄锁件，适配车间作业时的操作习惯。设计过程中对各部件的受力路径做了明确规划，设备的垂直载荷通过安装法兰直接传递到回转座的主承载轴承，

　　再分散到轮架两侧的支撑臂最终传递到轮体与地面，刹车机构的受力不经过主承载路径，避免长期刹车操作导致主承载结构出现变形。安装边界方面，方形法兰的安装孔距、整体安装高度、轮体回转半径都做了标准化适配，可直接替换同规格的常规万向脚轮，无需改动设备底部的安装结构；轮架的侧面预留了足够的间隙，转向时轮体不会与设备底部的安装梁、侧边的附属管线发生刮碰，适配多数工业移动设备的底部安装空间。轮体与轮架的连接采用销轴加防松结构，长期受震动载荷也不会出现销轴脱出的问题，销轴部位可预留润滑注油点，方便后期维护时加注润滑脂，降低转动部位的磨损速率，延长整体使用寿命。
