重载方座万向带刹车工业脚轮结构

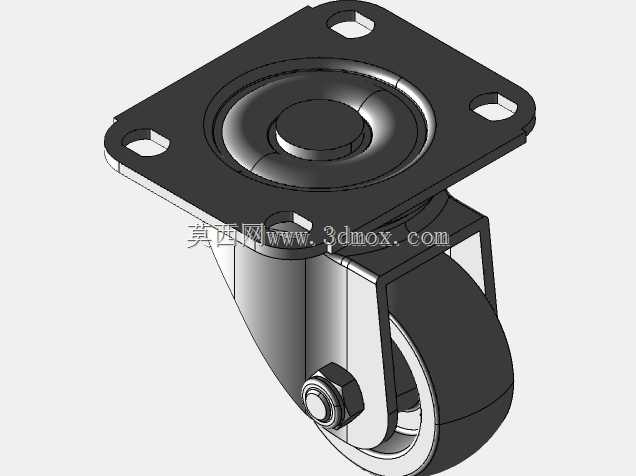

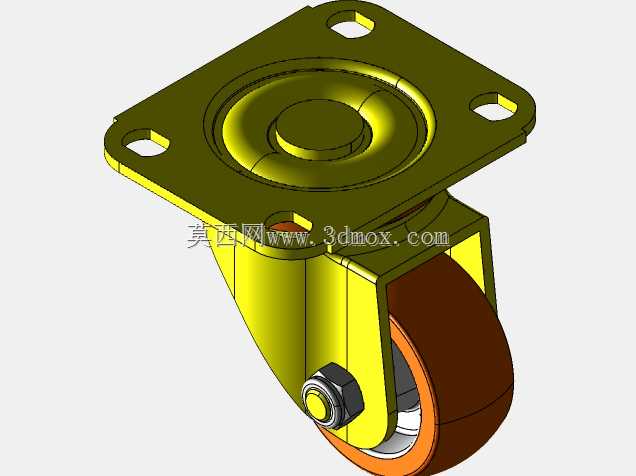

　　这款脚轮的设计核心围绕工业场景下的重载移动需求展开，方型安装法兰的四个安装孔采用对称布局，适配多数工业设备底部的标准安装孔位，安装时可通过螺栓直接与设备底板锁紧，法兰盘与转向支架采用一体化铆接结构，保证转向过程中不会出现法兰与支架脱开的风险，转向轴承内置在法兰盘中心的回转座内，转动阻尼均匀，不会出现重载下转向卡滞的问题。轮架采用加厚钢板冲压成型后做表面防锈处理，轮架两侧的支撑臂对称分布，轮轴穿过两侧支撑臂与滚轮中心，轮轴端部采用防松螺母锁紧，避免设备移动过程中轮轴松脱导致滚轮脱落。滚轮采用聚氨酯包胶结构，轮芯为硬质金属材质，外层聚氨酯硬度适中，既可以承受较大的径向载荷，又能在车间环氧地坪、水泥地面移动时减少噪音，

　　同时不会对地面造成压痕损伤，滚轮侧边的刹车结构可同时锁定滚轮转动与支架转向，踩下刹车踏板后，刹车块会同时抵紧滚轮表面与转向齿圈，保证设备停靠时不会出现滑移或者意外转向的情况。在实际应用中，这类脚轮多用于CA6140类普通车床的配套移动附件、车间重型工具柜、自动化线边周转料架、中小型工业设备的移动底座，选型时需要注意安装法兰的孔位间距与设备底部安装位的匹配度，同时要确认单轮额定载荷满足设备总重量的冗余要求，通常四个脚轮配套使用时，总载荷需要按照单轮载荷的0.7倍系数核算，避免地面不平整导致单个脚轮受力过载。建模过程中需要重点关注回转副的配合间隙，轮架与法兰的回转间隙控制在0.1-0.2mm之间，既保证转动灵活，又不会出现转向旷量，

　　滚轮与轮架两侧的间隙控制在0.3mm左右，避免滚轮转动时与轮架发生摩擦，刹车结构的行程需要预留足够的踩踏余量，保证刹车踩下后能完全锁止，松开后刹车块与滚轮、转向齿圈完全脱离，不会出现拖刹的情况。安装边界方面，方座法兰的外形尺寸决定了设备底部需要预留的最小安装平面，滚轮直径决定了脚轮的越障能力，这款脚轮的滚轮直径适配车间常见的5mm以下地面接缝、线槽盖板等障碍，移动时不会出现卡滞，整体安装高度需要与设备的支撑脚高度匹配，保证设备安装后整体水平，不会出现倾斜。
