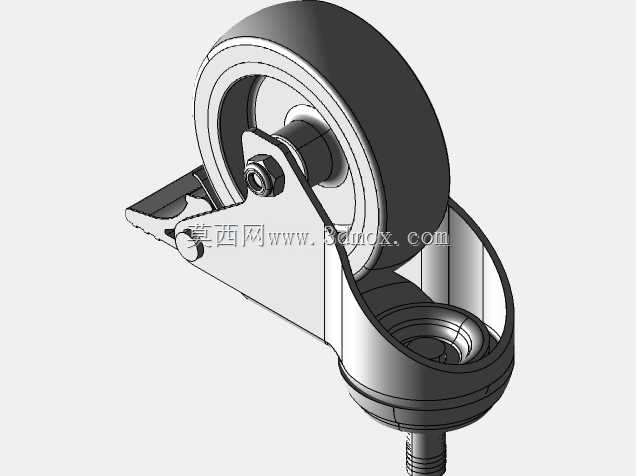

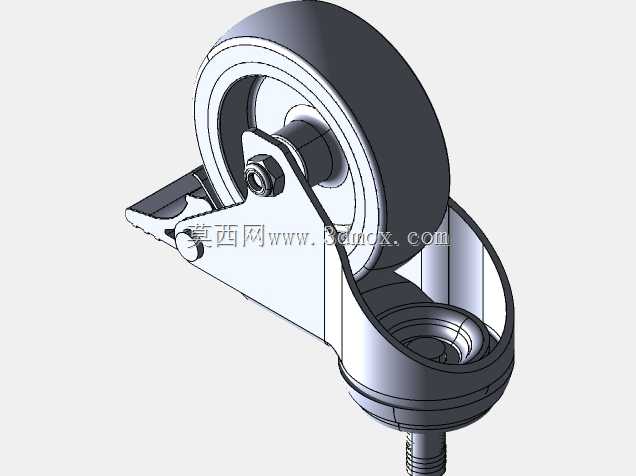

带制动结构中型万向脚轮结构设计

　　这款带侧刹结构的万向脚轮，主要适配车间周转工装车、轻型货架、小型移动设备的移动需求，在制造业车间仓储、商用展陈设备、轻型物流转运场景中应用广泛，单轮额定承载适配75kg级的移动载荷需求，轮径规格为75mm，属于中型脚轮的常用尺寸区间。从结构设计来看，该脚轮采用双滚珠回转支承结构作为万向转向核心，相比普通铆接式转向结构，转动阻尼更均匀，长期重载使用下不会出现转向卡滞、铆接位松旷的问题，转向支架采用冲压钢板一体弯折成型，支架壁厚经过载荷校核，在承受侧向冲击时不会出现支架变形、轮轴偏移的问题。轮体采用圆弧面接触设计，相比平轮面结构，滚动时对地面的压强更小，适配环氧地坪、水泥地面、瓷砖地面等多种常见工业及商用地面，不会在软质地面留下压痕，

　　滚动阻力也更小，推动设备时更省力。自带的侧踏式制动结构，可同时锁定轮体转动和支架转向，踩下制动踏板后，制动块会紧密贴合轮面，同时卡止转向盘的齿位，避免设备停靠时出现溜滑、自行转向的问题，制动踏板的踩踏高度符合人体工学设计，操作人员用鞋尖即可轻松触发，不需要弯腰操作，适配车间频繁移动停靠的作业节奏。安装端采用标准杆式插装结构，安装杆直径、插装深度符合通用脚轮安装尺寸规范，不需要额外定制安装座，可直接替换同规格的常规脚轮，安装边界适配市面上多数轻型移动设备的安装孔位，轮体与支架的间隙经过校核，转向过程中不会出现轮体蹭支架的问题，全周转向无运动干涉。轮体内部采用双轴承支撑轮轴，滚动过程中轮体无径向窜动，噪音控制表现优异，

　　适合对环境噪音有要求的车间、办公区域配套设备使用，支架表面采用电泳防锈处理，在潮湿的仓储环境、偶尔接触切削液的车间环境下使用，也不会轻易出现锈蚀掉漆的问题，整体结构没有冗余设计，所有零部件都经过受力优化，在满足承载和制动需求的前提下，尽可能控制了自身重量，降低移动设备的自重负载。
