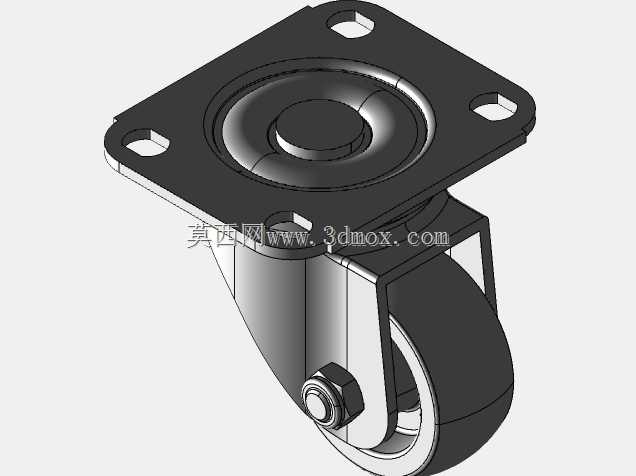

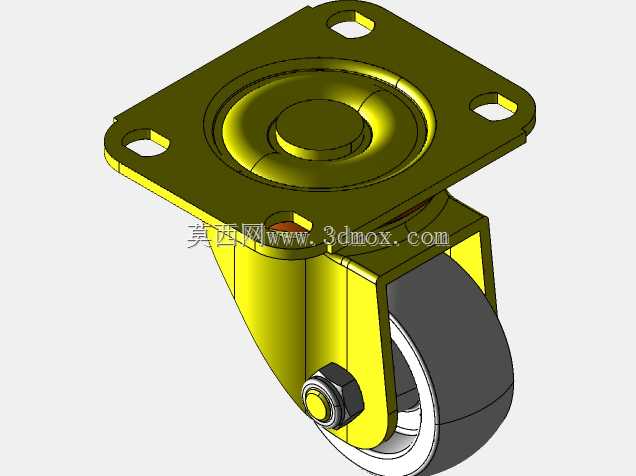

方形安装座重载万向脚轮结构

　　这款重载万向脚轮的结构设计，核心围绕工业场景下设备频繁移位、转向的实际需求展开，常见于重型工装货架、工业加工工位周转车、中小型机床辅助移位底座、车间物流转运台车等场景，承担设备整体承重与灵活行走的功能。从结构拆分来看，顶部采用四孔方形法兰安装座，安装面做了环形加强筋结构，法兰盘的四个安装孔采用沉孔设计，适配内六角圆柱头螺栓安装，安装时螺栓头可完全沉入沉孔内，避免安装后螺栓凸起干涉安装面贴合，保证安装座与设备底板完全贴合，受力均匀不会出现局部应力集中。法兰盘下方的回转支承结构采用密封式回转设计，内部预留润滑脂存储腔，可在长期使用过程中保持回转阻尼稳定，不会因为车间粉尘、金属碎屑进入回转间隙导致转向卡滞，转向时可360度无死角回转，

　　在狭小车间通道内移位时无需大半径转弯，适配紧凑空间内的设备移位需求。支架部分采用一体式冲压成型的加厚钢质支架，表面做彩色钝化镀锌处理，既提升支架的抗锈蚀能力，适配车间多油污、多切削液的潮湿工况，又能通过加厚的支架侧壁承受径向冲击载荷，在设备经过车间地面焊缝、轨道接缝、小型障碍物时，支架不会出现塑性变形。轮体部分采用改性聚氨酯包胶结构，轮芯为硬质工程塑料材质，外层聚氨酯硬度控制在邵氏85A左右，既具备足够的承载能力，又能在行走时降低对环氧地坪的磨损，同时减少行走过程中的滚动噪音，轮体与支架之间采用双滚珠轴承配合销轴连接，销轴端部采用防松螺母加止动垫圈的锁紧结构，长期承受交变载荷时螺母不会出现松脱，轮体转动顺畅无卡滞。从安装边界来看，

　　方形法兰的安装孔中心距按照通用工业脚轮安装尺寸规范设计，可直接适配市面上多数标准脚轮安装位，无需额外对设备底板进行二次打孔改造，安装时只需保证设备底板安装面平面度公差在0.2mm以内，按照对角顺序分次拧紧安装螺栓即可，无需额外调整。整体结构在设计时充分考虑了车间实际使用中的各类工况，比如地面不平整带来的冲击、频繁转向带来的回转磨损、长期承重带来的结构蠕变，各部件的配合间隙都预留了合理的公差范围，既不会因为间隙过大导致行走时轮体晃动，也不会因为间隙过小导致热胀冷缩后出现转动卡滞，轮体的宽度与直径配比经过承重校核，在额定承重范围内轮体的滚动阻力保持在较低水平，单人即可推动搭载该脚轮的重型设备移位，无需额外辅助牵引工具。
