UH-PVC耐压管路活接接头结构设计

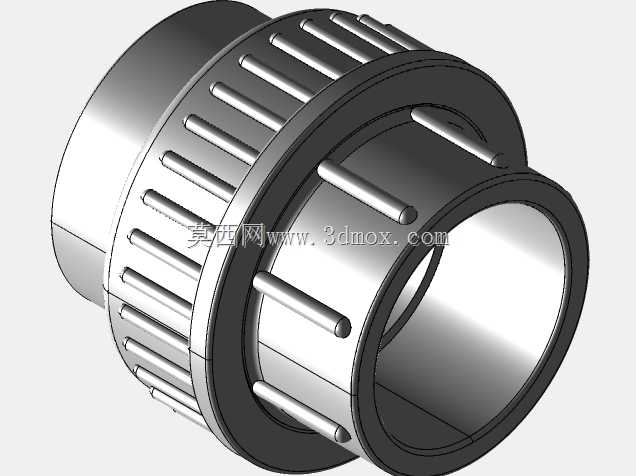

　　这款PN16压力等级的UH-PVC活接接头，主要面向民用给排水、化工介质输送、水处理管路系统的可拆卸连接场景，在日常管路运维需要频繁拆装检修、后期需拓展管路支路的工段中，这类活接结构可以替代传统粘接固定接头，大幅降低后期管路改造成本，避免切割原有管路带来的废料与施工风险。从结构设计逻辑来看，接头采用三段式组合结构，中间的锁紧螺母外圈做了轴向直纹滚花处理，没有额外设计扳手卡位结构，是考虑到PN16压力等级下的PVC管路连接，手工拧紧配合密封垫即可达到密封要求，直纹滚花可以增大手部接触摩擦力，在安装空间局促、无法使用管钳的狭小管路排布区域，徒手就能完成锁紧操作，不会因为外壁光滑出现施力打滑的问题。接头两端的承插接口做了阶梯式限位结构，

　　管道插入到指定深度后会被内部台阶挡住，既可以保证粘接时管道插入深度一致，避免插入过深导致管路通径缩小影响介质流量，也能防止插入不到位导致的连接强度不足、受压脱开的问题。密封结构采用端面平垫密封设计，相比传统螺纹密封的结构，不需要额外缠绕生料带，也不会因为螺纹咬合偏差出现密封失效的问题，密封垫的压缩量通过两端接头的贴合面间隙控制，锁紧到位后密封垫被均匀压缩，不会出现偏压导致的渗漏问题。安装边界上，接头的最大外圆尺寸控制在合理范围，相邻管路排布时只要预留出锁紧螺母的旋转空间即可完成拆装，不需要额外预留过大的操作空间，在密集排布的管路井、设备内部管路排布场景中适配性更强。材质选用UH-PVC材料，

　　相比普通PVC材料具备更好的抗冲击性与耐化学腐蚀性能，可以耐受常规酸碱类化工介质的长期冲刷，适配的介质温度范围覆盖常规民用供水、工业循环水的使用工况，不会因为长期通水出现材质老化脆裂的问题。内部通径做了等径设计，接头内部没有缩径结构，介质通过时不会产生额外的流阻，也不会在台阶位置积存介质杂质，在输送带有细小颗粒的污水、循环水工况下，不会出现杂质淤积堵塞接头的问题。两端的承插接口公差经过匹配设计，和同规格标准PVC管道的配合间隙控制在粘接剂适用的最佳范围，涂胶后可以形成均匀的粘接层，不会因为间隙过大导致粘接层厚度不均、连接强度下降，也不会因为间隙过小导致粘接剂被挤走、出现粘接虚接的问题。
