该构件属于机床周边管路与执行端连接类支撑接头,整体采用三路交汇的腔体结构,其中一路沿竖直方向贯通,一路沿水平方向延伸,第三路以约45度斜向接入主腔体,三路通道在壳体内部形成连通流道或杆件穿装空间,可同时承担介质导流、轴杆导向以及外部部件铰接支撑的作用。在实际设备布局中,这类零件常布置在车床、专用工装或小型流体控制单元的转角位置,用来解决正交管路无法避让周边机架、护罩和传动件的问题;斜向通道的设置能够减少管路弯折数量,降低流阻,也可作为斜向操作杆、调节螺杆的穿装导向座。

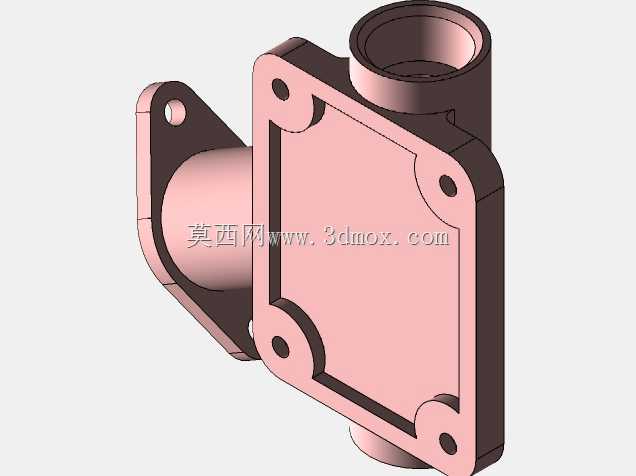

外形与安装边界方面,主体底部为矩形安装板,板宽约40mm,板上四角布置沉孔,可通过M4规格螺钉固定在安装基面;竖直通道端部外径约18mm,内孔约8mm,端部带有1×45度倒角,便于管件或轴件对中装入。水平通道端部为带孔耳板结构,端面上分布4个M3螺纹孔,孔深约2mm,可对接外部盖板、传感器座或小型管路法兰;斜向通道端部同样设置法兰边,端面预留连接孔位,能够与斜置管段或调节组件锁紧。

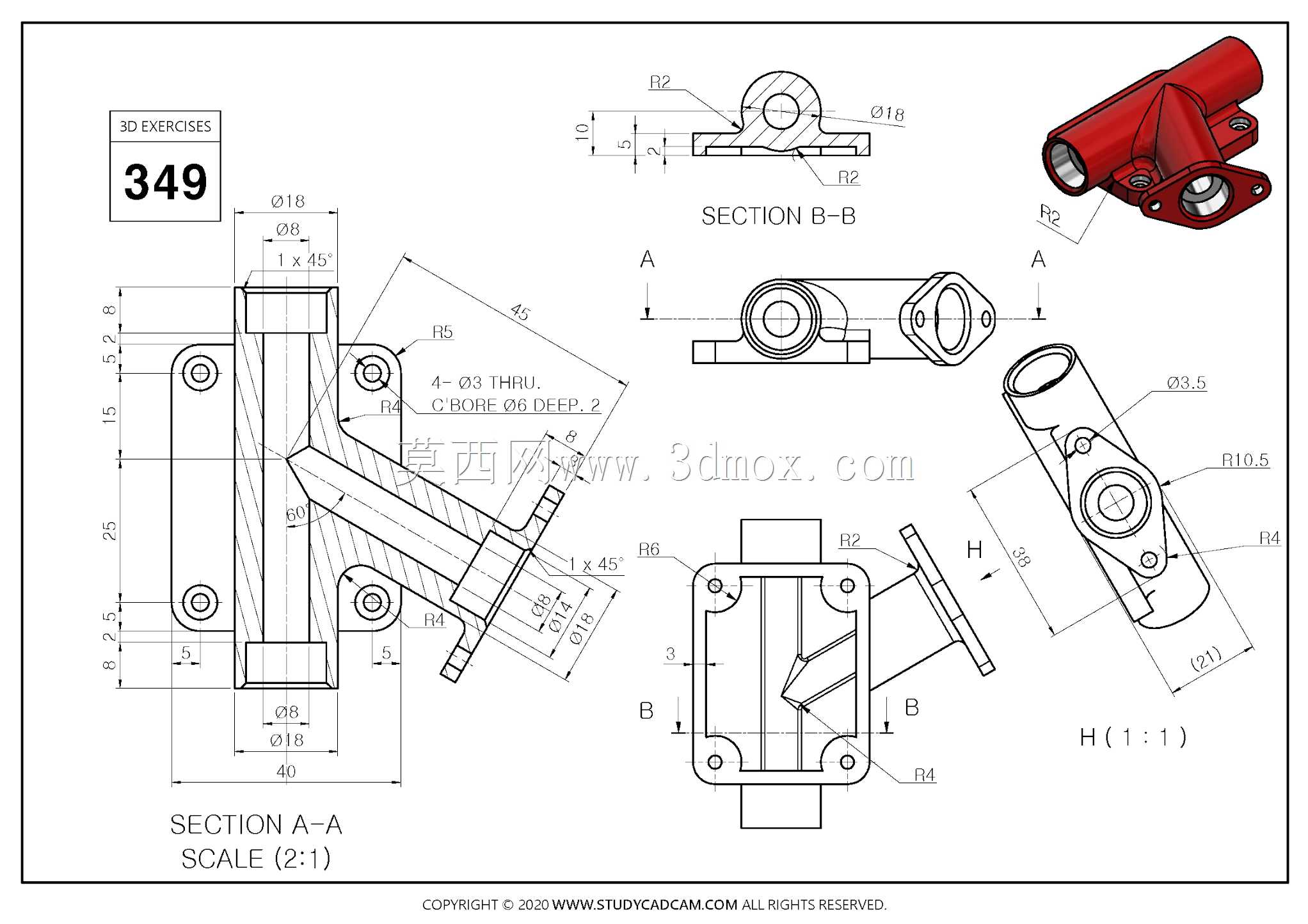

结构设计上,壳体外部多处采用R2至R5的圆角过渡,避免铸造或机加工后在交汇处产生应力集中;剖视图中可见腔体壁厚分布均匀,竖直段与斜段相交区域做了局部加厚,用以承受管路内压或杆件传递的侧向载荷。零件侧面伸出带孔铰接耳,耳孔可装入销轴,与杠杆、拨叉或限位开关摆臂配合,使该构件在固定管路的同时兼具动作支点功能。
建模时需优先处理三路圆柱腔体的布尔相交关系,保证内孔贯通且无残留隔片;安装板沉孔、端面螺纹孔、倒角和圆角应按工程图逐层建立,斜向法兰的基准面需与主通道成45度约束。装配校核时要重点检查底部安装孔与设备基面孔位的重合度,以及水平、斜向两个外接端在整机空间中的干涉边界,尤其要预留螺钉装入和扳手回转空间。该结构兼顾流道连接、支撑固定和铰接传动三类需求,适合在紧凑机床部件、气动控制回路和工装调节机构中使用。
