PVC管路粘接式直通连接套筒结构

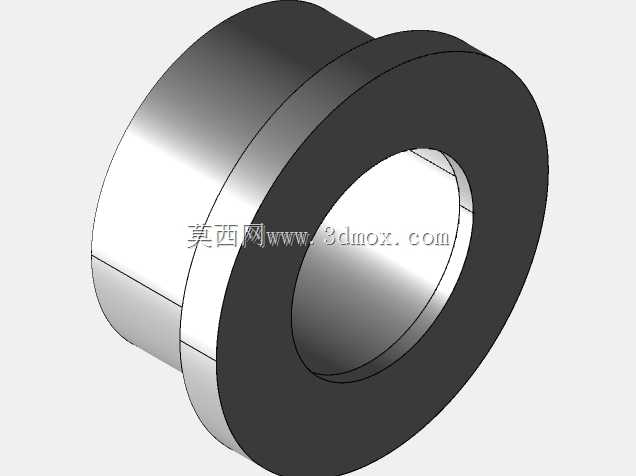

　　该零件为PVC管路系统中采用承插粘接方式实现两段同规格管材对接的直通连接套筒，整体呈带限位凸缘的阶梯轴套形态，主体为同轴回转结构，一端为大直径环形限位法兰盘，另一端为等径圆柱插接段，中心开设贯通式内孔，内孔孔径与配套PVC管材外径形成适配间隙，为粘接剂填充预留均匀环隙。

　　从现场施工场景来看，这类接头广泛应用于民用建筑给排水管路、化工低压流体输送管线、农田灌溉支管、水处理设备管路排布中，当两段PVC管材需要沿轴向直线续接、且要求对接位置具备轴向定位止挡能力时，该套筒的限位凸缘可在两侧管材分别从两端插入承口时，抵住管材端面，避免单侧管材插入过深导致另一侧有效粘接长度不足，保证两端承插深度完全一致，从结构上规避人工插接时深度把控偏差带来的密封失效风险。

　　结构设计层面，套筒外壁的大直径凸缘并非仅作定位使用，凸缘径向厚度大于筒身段，既可以作为安装时手动施压或者工具辅助推压的受力面，也能在管路埋地或者布设完成后，抵消管路内流体压力产生的轴向脱出力，凸缘与筒身衔接位置做平滑圆角过渡，避免塑料件注塑成型时局部应力集中，长期受管路振动或者温度形变影响出现开裂。内孔全程保持同轴度公差，两段承插内孔的孔径一致性直接决定对接后两段管材的同轴度，若内孔不同轴，管材粘接后会在接头位置形成弯折拐点，流体经过时产生局部紊流，增大管路输送阻力，同时弯折位置长期受内压作用会出现应力集中，缩短接头使用寿命。

　　安装边界方面，套筒总轴向长度覆盖两端承插粘接段与中间凸缘厚度，筒身外径小于凸缘外径，在管路并排布设或者穿管铺设时，凸缘的径向尺寸需要提前纳入排布间距核算，避免相邻管路接头位置发生干涉；内孔与管材的配合间隙控制在粘接剂施工要求的合理区间，间隙过大会导致粘接剂层过厚，固化过程中出现气泡、粘接强度下降，间隙过小则粘接剂无法均匀涂布，插接时胶层被刮除形成干接面。零件壁厚沿径向均匀分布，注塑成型时可以避免因壁厚不均产生缩孔、翘曲变形，凸缘端面与套筒轴线保持垂直，当接头贴合墙面或者管架定位面时，凸缘端面可以作为轴向定位基准，限制套筒整体轴向窜动。相较于无凸缘的普通直通套筒，该结构在低压输水、排污管路中可以承受更大的轴向拉脱力，不需要额外加装管卡固定接头位置，在快装管路、临时输水管线布设中能有效减少安装工序，提升管路对接的一致性与密封可靠性。
