PPR塑料管道卡扣式固定抱箍结构

　　这款管夹针对民用给排水、暖通管路及轻型工业流体管线的明装、暗敷固定场景设计，适配外径32mm的PPR塑料管道，核心作用是约束管道径向位移，同时吸收管路热胀冷缩产生的微量窜动，避免管道长期运行中出现下垂、晃动、接口应力集中开裂等问题，在住宅家装水路、厂房纯水输送管路、设备配套冷却水回路中都有广泛应用。

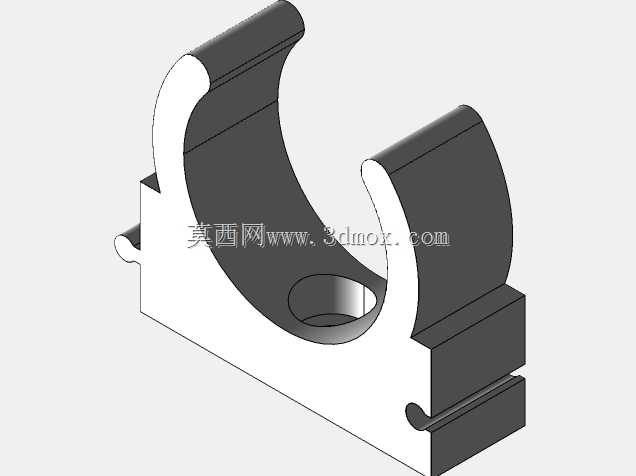

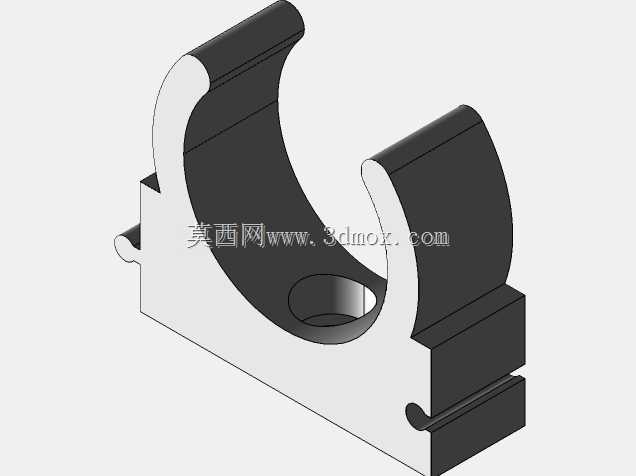

　　从结构设计逻辑来看，主体采用开口式半环抱箍构型，上半部分为两段对称的弧形卡爪，卡爪内径与32mm PPR管外径匹配，预留了合理的装配过盈量，安装时将卡爪对准管道侧壁按压，利用塑料件自身弹性变形即可让管道卡入弧形槽内，无需额外紧固件即可完成预固定，大幅提升批量布管的施工效率。抱箍下半部分为一体式安装基座，基座底部预留了贯通的螺钉安装孔，既可以通过自攻螺丝直接固定在墙面、桥架、设备安装板上，也可配合膨胀螺栓完成混凝土基面的固定，基座侧面延伸出的定位凸边，能在安装时贴合基准面，避免锁紧紧固件时管夹发生偏转。

　　建模过程中优先还原了注塑件的工艺特征：所有转角位置均设置了均匀的过渡圆角，避免塑料注塑成型时出现应力集中、填充缺料的缺陷；卡爪末端做了圆弧导向翻边，按压装配时导向面会先接触管道外壁，引导卡爪向外张开，无需人工掰开即可完成管道卡装；基座与弧形抱筒的衔接位置做了局部加厚处理，抵消管道长期施压带来的蠕变变形，延长塑料件的使用寿命。

　　安装边界方面，管夹整体轴向宽度适配常规PPR管卡的安装间距要求，水平布设32mm冷水管道时，相邻管夹间隔可控制在0.8至1米，热水管路因热变形量更大，安装间距适当缩小至0.6米以内。基座安装孔的中心距、孔位深度都匹配市面通用M6膨胀螺钉、自攻钉的装配尺寸，安装基面需要保证平整度，若固定在轻钢龙骨、铝型材支架上，也可替换为螺栓螺母锁紧的方式。弧形卡槽的内壁没有设计尖锐凸起，避免长期夹持划伤PPR管道外壁，同时卡槽的弧度略大于半圆，卡入管道后两侧卡爪的回弹力会均匀包裹管身，既不会出现卡接过紧限制管道轴向热位移，也不会因夹持力不足导致管道从卡夹中脱出。结构整体无复杂装配组件，单件即可实现管道固定功能，适配注塑批量生产的工艺要求，也方便后期管路维护时快速拆装调整。
