PVC直通式管道连接套筒结构

　　该零件为硬质聚氯乙烯管路系统中的直通连接套筒，主要承担两段同规格塑料管道之间的轴向对接与密封过渡作用，常见于民用给排水、化工流体输送、暖通循环水及低压工艺管线的装配场景。在现场布管时，当两段直管需要沿同一轴线延长，或原有管段出现局部破损需要更换时，这类套筒可直接套覆在两根管道的端部外侧，通过承插配合形成连续流道，避免采用法兰连接带来的额外螺栓紧固空间，也减少了焊接或热熔作业对施工条件的依赖。

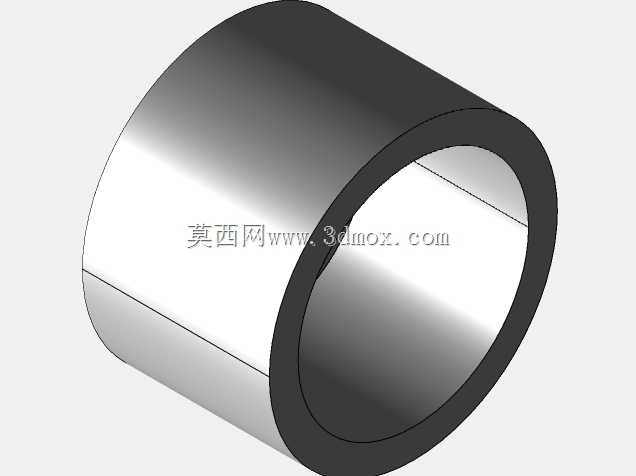

　　从结构形态看，零件整体呈等壁厚圆筒状，内外圆柱面同轴布置，轴向长度覆盖两端承插区域，中部形成完整的包覆段。内孔直径依据被连接管道的外径设定，装配后内壁与管材外表面保持均匀配合间隙，间隙区域用于填充粘接剂或安置弹性密封件。外壁面保持光滑圆柱轮廓，没有突出的耳板、螺纹或卡扣结构，这种极简外形一方面便于在狭窄管沟、管井或设备夹层内推送就位，另一方面也降低了外部磕碰造成应力集中的风险。

　　建模过程中需重点控制内孔与外圆的同轴度，若两圆柱面偏心，装配后会造成单侧间隙过小、粘接剂分布不均，进而引发渗漏隐患。壁厚取值需兼顾PN16压力等级下的环向强度与材料成型工艺，过薄会在承压时产生径向膨胀，过厚则增加注塑冷却周期并导致内壁缩痕。套筒两端开口边缘通常设置微小导入倒角，使管道插入时能够顺利导向，避免刮伤密封圈或切削粘接面。

　　在安装边界方面，设计时需预留足够的轴向操作空间，使两段管道能够分别从两侧插入至套筒中部定位位置；管道切口应保持与轴线垂直，插入深度需达到承插段有效长度，才能保证粘接面积或密封压缩量满足要求。布置管线时还要考虑套筒外径与相邻墙体、桥架及其他管线的净距，确保后期维护时可观察接头状态。相较于金属接头，PVC材质具有较好的耐化学腐蚀能力和较低的流道阻力，内壁光滑不易结垢，适用于输送水及多种弱腐蚀性介质；在需要频繁拆装的工段，则可配合橡胶密封圈实现可拆卸连接，而在长期固定管路中多采用胶粘方式以获得更稳定的密封效果。
