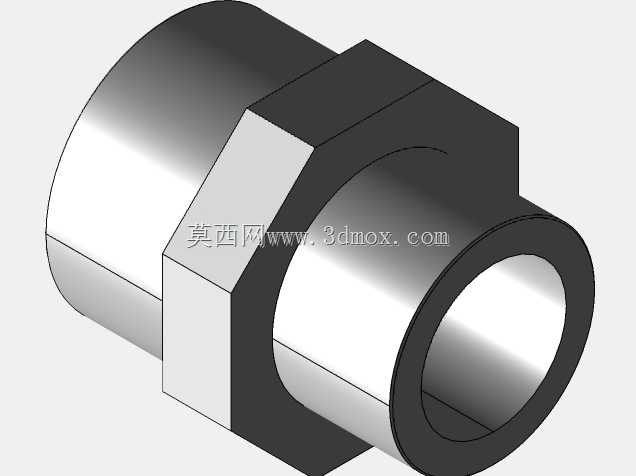

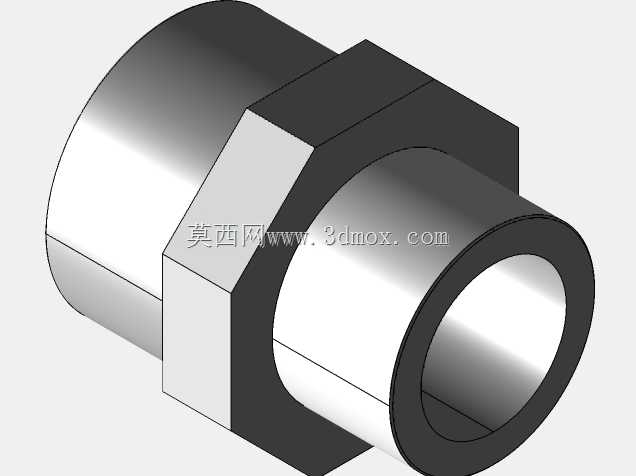

UPVC单端内丝直通管路接头结构

　　这款管件属于低压流体输送系统里的单端内螺纹直通接头，公称压力等级覆盖PN16工况，主体采用硬聚氯乙烯材质成型，在民用给排水、化工弱酸弱碱介质输送、水处理设备管路、泳池循环管线以及实验室流体装配场景中使用频率较高。建模过程中优先还原了接头两端的功能结构差异：一端为带内螺纹的承插连接端，可直接对接外螺纹管路或阀件端口，另一端为适配PVC管路的粘接承口，现场施工时通过专用胶粘剂即可完成和同外径硬管的密封固定，中间的六角棱柱结构是整个零件的受力操作位，使用普通活动扳手或开口扳手即可卡持拧紧，无需定制专用工装，现场装配的容错空间较好。

　　从结构设计逻辑来看，中间六角段的对边尺寸参照常规管钳、扳手的开口系列预留了足够的夹持余量，棱边做了小角度倒角处理，既避免注塑成型过程中尖角处出现应力集中导致开裂，也防止装配操作时锐边划伤施工人员。两端接口的同轴度在建模时做了严格约束，保证管路对接后不会出现别劲、错位问题，避免长期运行过程中接口处产生额外弯矩引发渗漏。接头内部流道做了等径顺滑过渡，没有突兀的台阶缩径，能够降低流体输送过程中的局部压损，减少介质在接口处滞留积垢的概率，针对给排水场景可长期维持管路通流效率。

　　安装边界层面，该接头的轴向总长度预留了足够的螺纹旋合深度与承口插装深度，内螺纹端的有效旋合长度符合低压管路螺纹连接的规范要求，旋紧后螺纹副的啮合圈数可满足PN16压力下的密封需求，承口端的插入深度匹配对应规格PVC管材的承插公差，涂胶后插入到位即可形成牢固的粘接密封。六角段的径向最大轮廓尺寸小于同管路配套管卡的安装避让空间，在密集排布的管路支架之间也能顺利完成拧紧操作，不需要额外扩大管路安装间距。零件外壁的不同圆柱段之间设置了退刀过渡台阶，对应实际注塑生产时的模具分型与出模结构，两端口部均做了导入倒角，管材插入承口时可顺利导向，不会刮伤涂胶层，螺纹端对接外丝件时也能快速对中，避免螺纹错牙。

　　在腐蚀介质输送场景中，UPVC材质本身不会像普通铸铁接头那样出现锈蚀结垢问题，也不会和常见的酸碱类介质发生电化学反应，长期使用内壁依旧保持光滑，流体中的杂质不易附着，日常运维几乎不需要针对接头本身做防腐维护。建模时所有壁厚均按照耐压要求做了等强度设计，六角夹持位置的壁厚额外加强，承受扳手拧紧扭矩时不会出现开裂、滑棱问题，两端接口的壁厚渐变过渡，避免壁厚突变带来的注塑内应力，让零件在长期承压、温度小幅波动的工况下仍能保持结构稳定。
