UPVC双由令手动球阀结构三维数模

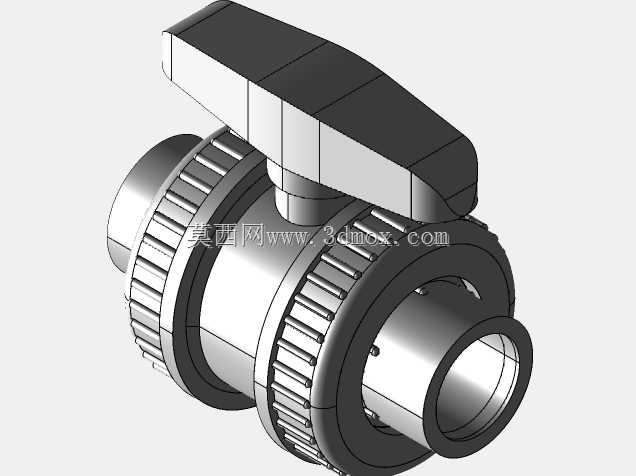

　　该模型呈现的是一款UPVC材质单端承插式手动球阀，公称压力等级PN16，通径规格对应?25管路，产品编号203 00 025 2，在民用给排水、化工腐蚀性介质输送、水处理设备管路、泳池水循环系统、农用灌溉支管等场景中应用十分广泛。UPVC材料具备优异的耐酸碱腐蚀性能，自重远低于金属球阀，不会出现锈蚀卡滞问题，非常适合输送水、弱酸碱溶液、化工废水等介质，在水处理车间、实验室管路、水产养殖循环系统中常年替代黄铜、不锈钢球阀使用，大幅降低管路辅件的维护更换成本。

　　从结构设计层面拆解，这款阀门采用单侧活接（由令）连接形式：一端为UPVC管路直接承插粘接接口，安装时管材涂抹专用PVC胶水插入承口即可完成密封固定；另一端配置带锯齿防滑外圈的锁紧活接螺母，可在不转动整段管路的前提下完成阀门拆装，后期检修更换阀芯时无需切割两侧管路，现场维护效率远高于普通固定承插球阀。阀体中部的环形锯齿加强筋沿周向均匀排布，既提升了阀体承压时的环向刚度，避免PN16压力下阀体出现鼓胀变形，也可作为安装时扳手夹持的受力位，防止拧紧活接时阀体表面打滑。

　　顶部操作件为扁平式加长手柄，手柄采用杠杆力臂设计，操作人员仅需施加较小扭矩即可带动内部球形阀芯完成90度旋转，实现管路全开/全闭切换；手柄平放时与管路轴线同向为全开状态，垂直管路为全闭状态，现场巡检人员可直观判断阀门通断状态，无需额外加装位置指示件。内部阀芯为高精度抛光通孔球体，配合PTFE密封阀座，开关扭矩小，密封面无泄漏，通流截面与管路内径基本等径，全开状态下介质流阻极低，不会出现管路压降过大、杂质淤积在阀腔的问题。

　　建模过程中完整还原了所有装配细节：活接螺母的梯形内螺纹、承插端口的导入倒角、阀体与阀盖的超声波焊接定位止口、阀杆处的双O型密封圈槽、手柄与阀杆的扁方防转配合结构全部按实际加工尺寸绘制，各零件间的装配间隙符合塑料阀门的实际装配公差，既可以直接用于管路系统的三维布局干涉检查，也可作为同类塑料阀门逆向设计、开模优化的参考参照。安装边界上，阀门两端接口同轴度控制在0.5mm以内，活接螺母的最大外圆直径预留了扳手操作空间，手柄旋转90度的运动包络范围内无其他遮挡结构，布置管路时只需在阀门两侧留出不小于20mm的安装操作间隙，即可顺利完成活接拧紧与后续开关操作，阀体型腔底部无积液死角，水平、垂直管路均可安装使用，适配绝大多数低压耐腐蚀流体输送场景。
