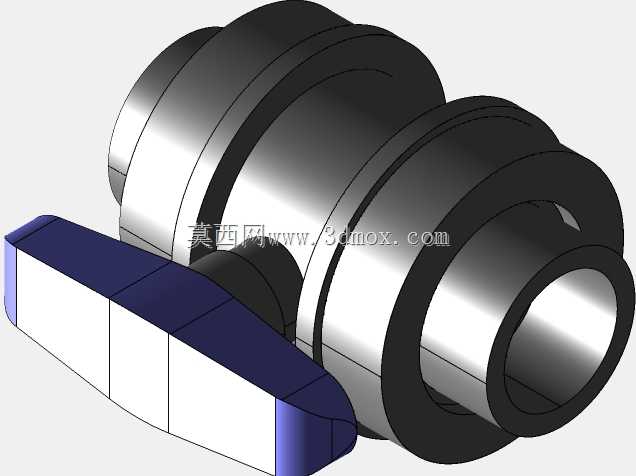

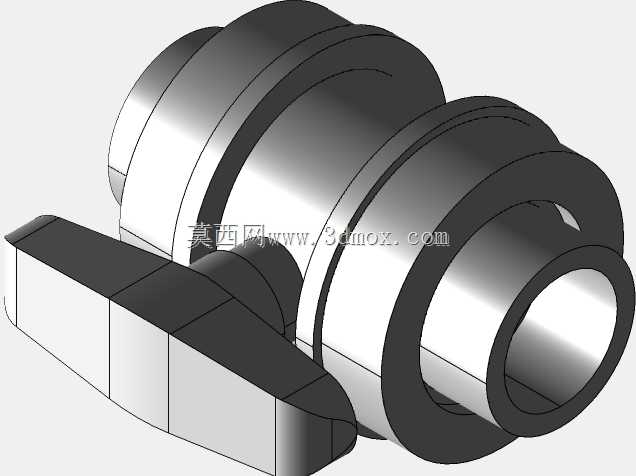

UPVC法兰连接式手动球阀结构设计

　　这款UPVC材质的法兰式球阀，主要应用在民用给排水、化工腐蚀性流体输送、农田节水灌溉等低压管路系统中，作为管路通断控制的核心执行部件，适配PN16压力等级的管路工况，可耐受多数弱酸、弱碱介质的长期侵蚀，相比金属球阀自重更轻，安装维护时无需大型吊装辅助，单人即可完成拆装作业。从结构设计来看，整体采用直通式流道设计，介质流经阀体时无明显折角，流阻系数远低于同口径的截止阀、闸阀，全开状态下压力损失极小，适合对管路压降有严格要求的输送场景。阀体两端的法兰连接结构，严格匹配对应压力等级的管路法兰安装尺寸，安装时只需对齐法兰孔位，加装密封垫片后锁紧螺栓即可完成固定，无需额外加工焊接坡口，对现场安装的设备要求极低，

　　哪怕是野外无供电的施工场景也能顺利完成装配。操作端采用加长式杠杆手柄，手柄握持段做了加宽平面处理，开关操作时力臂更长，操作人员无需借助加力杆就能轻松完成阀门的启闭动作，手柄与阀芯的连接部位做了防松结构设计，长期频繁开关也不会出现手柄打滑、空转的问题。阀芯采用全包覆式球体结构，密封面与阀座的接触面积均匀，关闭状态下密封比压分布一致，不会出现局部渗漏的问题，同时球体的转动行程严格控制在90度，手柄与管路平行时为全开状态，垂直时为全关状态，操作人员在现场无需靠近观察阀位，仅凭手柄朝向就能快速判断阀门的工作状态。设计过程中充分考虑了塑料材质的蠕变特性，阀体的壁厚做了梯度加厚处理，法兰根部的过渡圆角做了应力释放优化，

　　避免长期带压运行时法兰根部出现应力开裂的问题，同时阀杆部位采用多重密封圈结构，在阀杆转动过程中始终保持密封面的贴合压力，不会因为阀杆的频繁转动出现外漏问题。整体安装边界紧凑，同口径下的轴向安装长度比传统金属法兰球阀缩短近三分之一，适合安装空间局促的管路改造场景，比如楼宇管井内的管路加装、老旧化工管线的替换升级等场景，不需要额外调整原有管路的间距就能直接替换安装。
