1.54寸IPS液晶显示模组FPC连接结构

　　在手持终端、便携检测仪器、小型人机交互面板这类空间极度受限的设备里，显示单元往往是整机结构堆叠中最需要反复校核边界的部件。这块1.54英寸的IPS TFT显示模组，正是面向这类紧凑场景做的结构方案，240×240的方形分辨率配合ST7789驱动IC，走4线串行SPI通信，硬件接线少、主控占用引脚资源低，在嵌入式小设备里适配起来非常顺手。

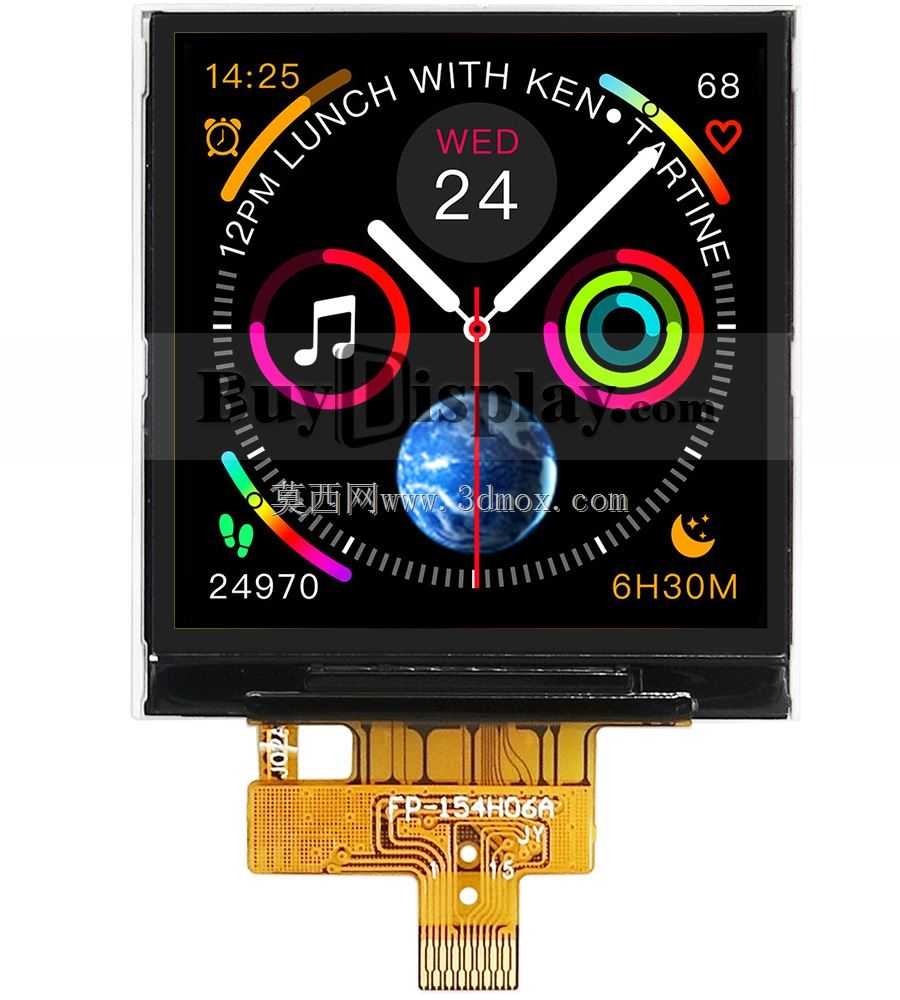

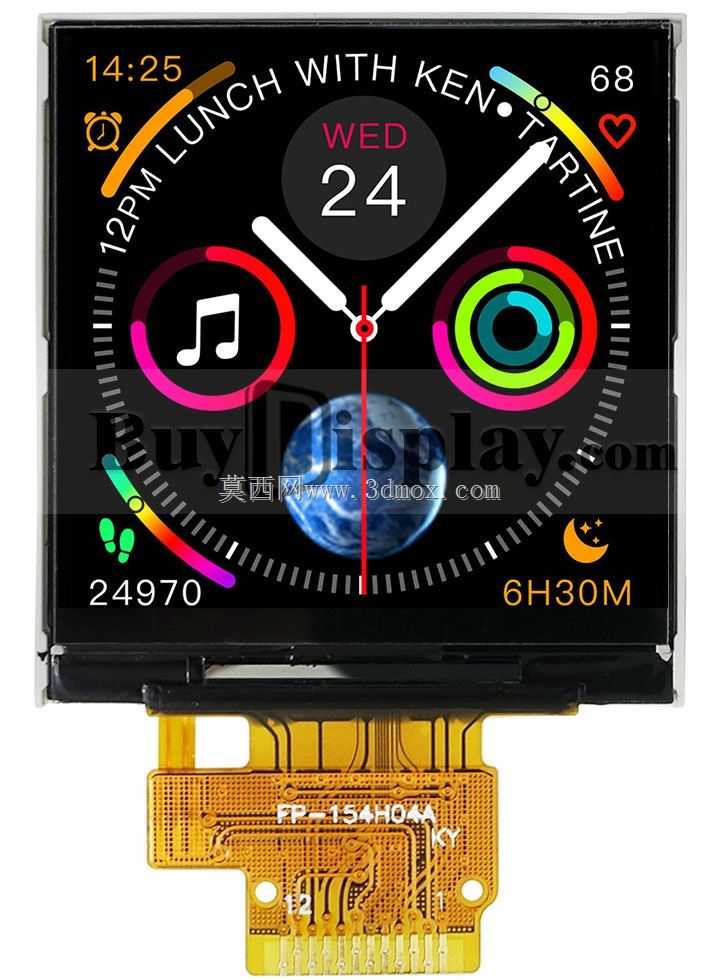

　　从实际装机的角度看，这块屏的核心优势在于全视角IPS特性。普通TN屏在侧视角下会出现明显的色偏和反白，设备如果需要多人同时观察、或者安装位置正对操作者但存在俯仰角度偏差，TN屏的可读性会大打折扣；而IPS面板在平面内切换液晶分子取向，上下左右各个方向看过去色彩和亮度都保持一致，装在手持设备上不管握持姿势怎么变，屏幕内容都能清晰辨认。500:1的对比度让黑色底色足够沉，UI里的深色界面、波形曲线、状态图标边缘锐利，450cd/m²的亮度在普通室内车间、实验室环境下完全够用，即便靠近窗边有环境光干扰，屏幕信息也不会发灰。

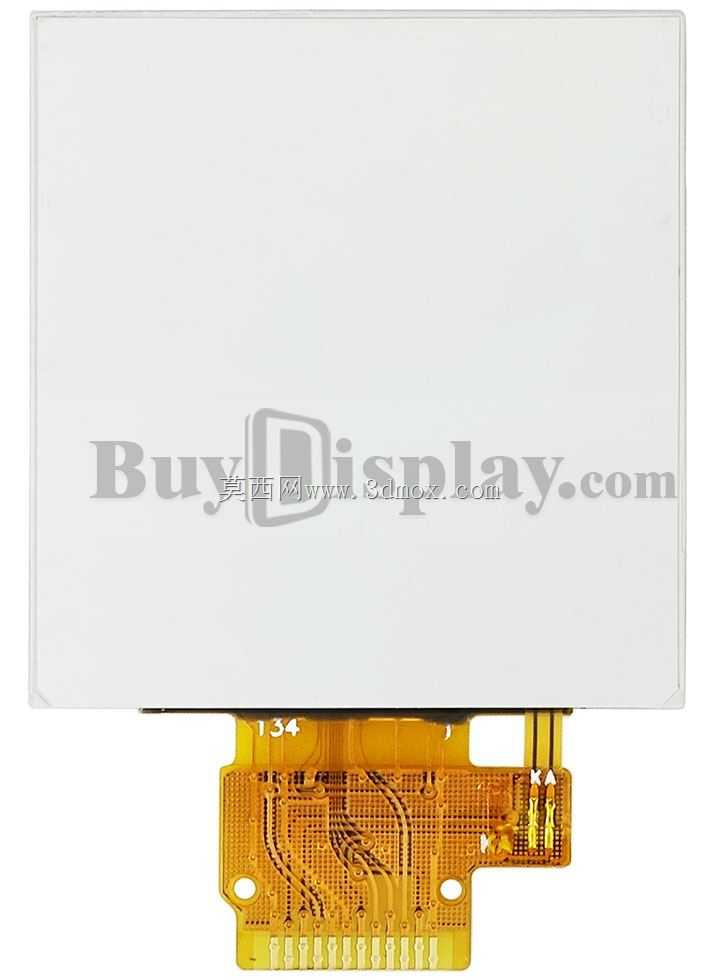

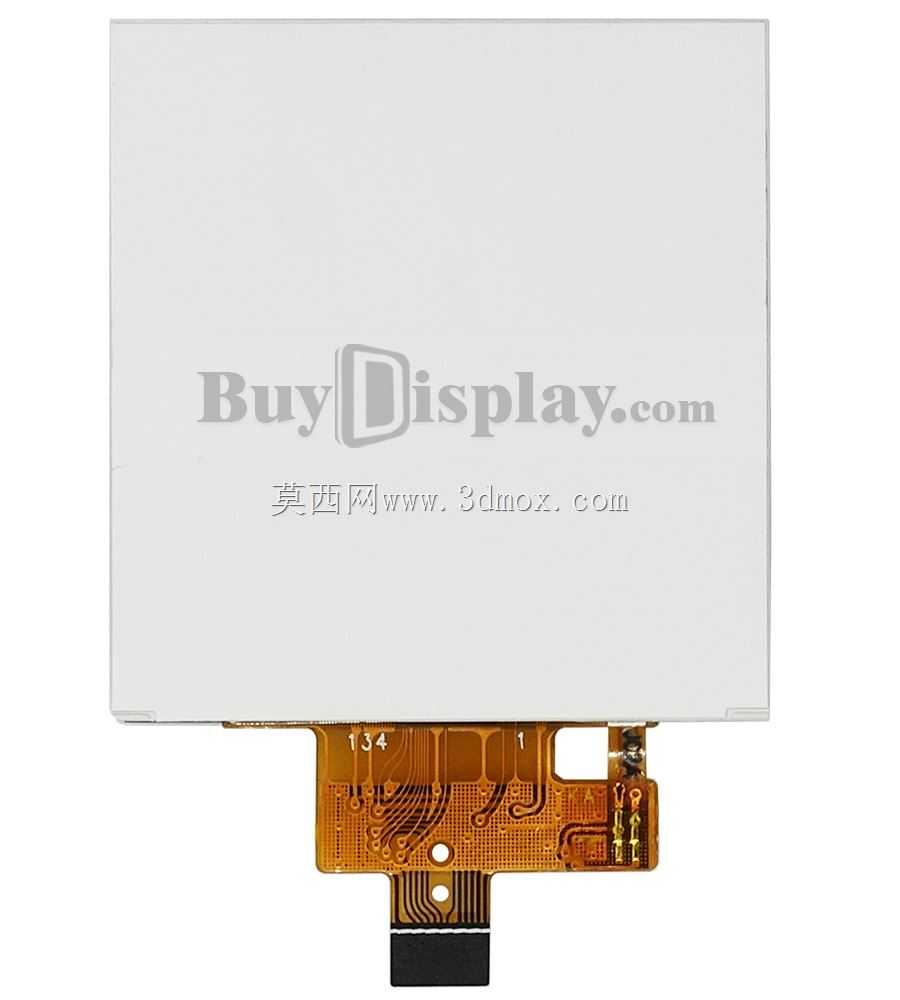

　　结构设计上，模组采用FPC柔性排线引出的方式，而非传统的插针硬连接，这一点在紧凑整机里价值很大。硬排针方案需要在PCB和屏幕之间预留垂直插拔空间，屏幕背面还要留出排针高度，整机厚度很难压下来；FPC可以弯折走线，屏幕模组贴装在面板窗口后方，排线顺着壳体侧壁折弯90度甚至180度连接到主控板，三维堆叠时屏幕和主控板可以平行布置，充分利用壳体内的薄层空间。建模时需要特别注意FPC的折弯半径，柔性排线不能死折，折弯处要预留至少几倍于排线厚度的圆弧过渡，否则内部铜箔走线会断裂，实际结构里要在壳体上设计对应的限位槽或者泡棉缓冲，避免装配时排线被壳体棱角压伤。

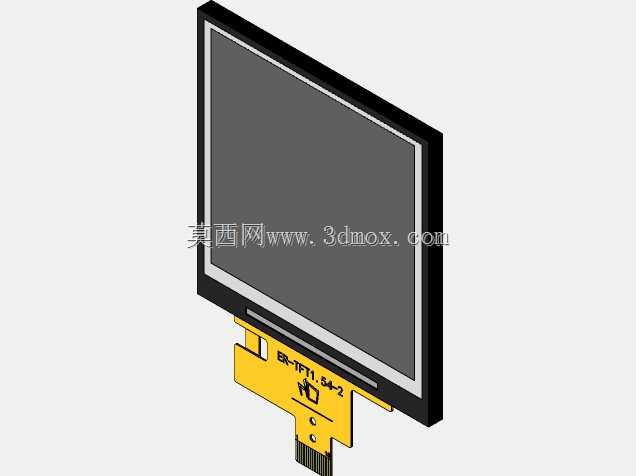

　　外形边界方面，1.54英寸的方形屏可视区对角线尺寸决定了模组的长宽比例接近正方形，AA可视区外围是黑色BM边框，再往外是模组的玻璃基板和背光层叠结构。背光部分采用侧入式LED导光，整体厚度控制在毫米级，屏幕正面的可视窗口开孔要比AA区略大、比模组外轮廓小，壳体前壳的窗口台阶要托住屏幕边缘，正面可以贴触控层或者保护亚克力面板，背面用泡棉或者金属压片固定，避免屏幕直接受挤压出现液晶光斑。FPC末端的连接器焊盘按照标准FPC连接器定义排布，建模时要把连接器的插拔高度、锁扣翻转空间一并预留，主控板上对应的FPC座子位置要和排线折弯后的路径匹配，避免走线绷紧或者过度松弛晃动。

　　选型适配时，SPI接口的时序在主流单片机上都有成熟驱动，ST7789自带显存，不需要主控持续刷新刷屏，适合低功耗便携设备；240×240的分辨率在1.54寸尺寸下像素密度足够，显示中文小字、简单图标、参数数值都很清晰，不会出现明显颗粒感。这类模组常见的装机场景包括便携式测温仪、手持数据采集器、小型3D打印机的脱机控制屏、桌面小型设备的状态显示面板、智能小家电的交互界面，在医疗便携设备、工业手持巡检终端里也大量使用。

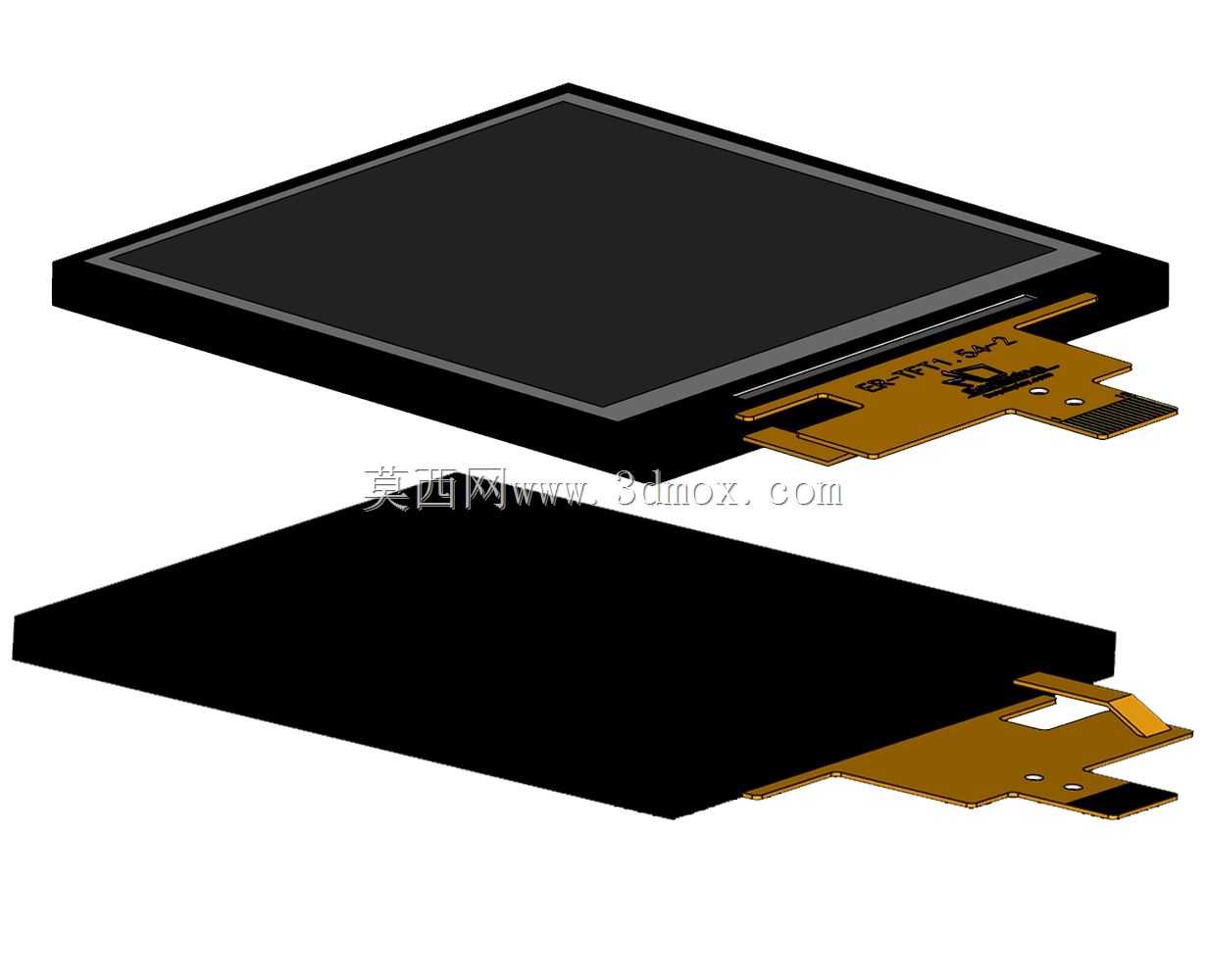

　　三维建模过程中，需要把屏幕玻璃、背光层、FPC排线、补强钢片这几个分层结构分别建出，爆炸视图里可以清晰看到层叠关系：最上方是带偏光片的液晶玻璃总成，下方是背光模组，FPC从玻璃端部绑定引出，排线背面局部有钢片补强，用来在连接器插拔位置增加刚性，防止排线根部反复弯折断裂。装配校核时要重点检查屏幕正面到前壳外表面的高度差，保护面板和屏幕之间的贴合间隙要均匀，避免出现牛顿环；屏幕背面和壳体内壁之间要预留缓冲空间，不能让元器件顶到背光层。FPC走线区域不能和壳体内的螺丝柱、加强筋发生干涉，折弯处的空间要在数模里提前走一遍排线路径，确认装配顺序可行——通常是先把FPC穿过壳体预留的开槽，再将屏幕对准窗口定位，最后把排线连接器扣到主控板座子上，整个装配路径不能出现硬拉扯。

　　从散热和可靠性角度，液晶模组本身功耗很低，SPI通信和驱动IC的发热极小，不需要额外散热设计，金属补强片还能顺带把少量热量导到壳体结构上。工作温度范围内IPS面板的响应速度足够满足交互界面刷新需求，不会出现拖影。结构设计时把屏幕周边的防尘密封做好，前壳窗口和保护屏之间打胶或者加泡棉密封圈，就能满足一般工业设备的防护要求，整套显示模组的数模把所有安装边界、连接位置、层叠关系都还原到位，结构工程师拿到后可以直接导入整机装配做干涉检查，电子工程师也能根据FPC定义匹配主控引脚，大幅缩短选型和结构验证的周期。
