2.4寸带触摸TFT液晶显示模组结构

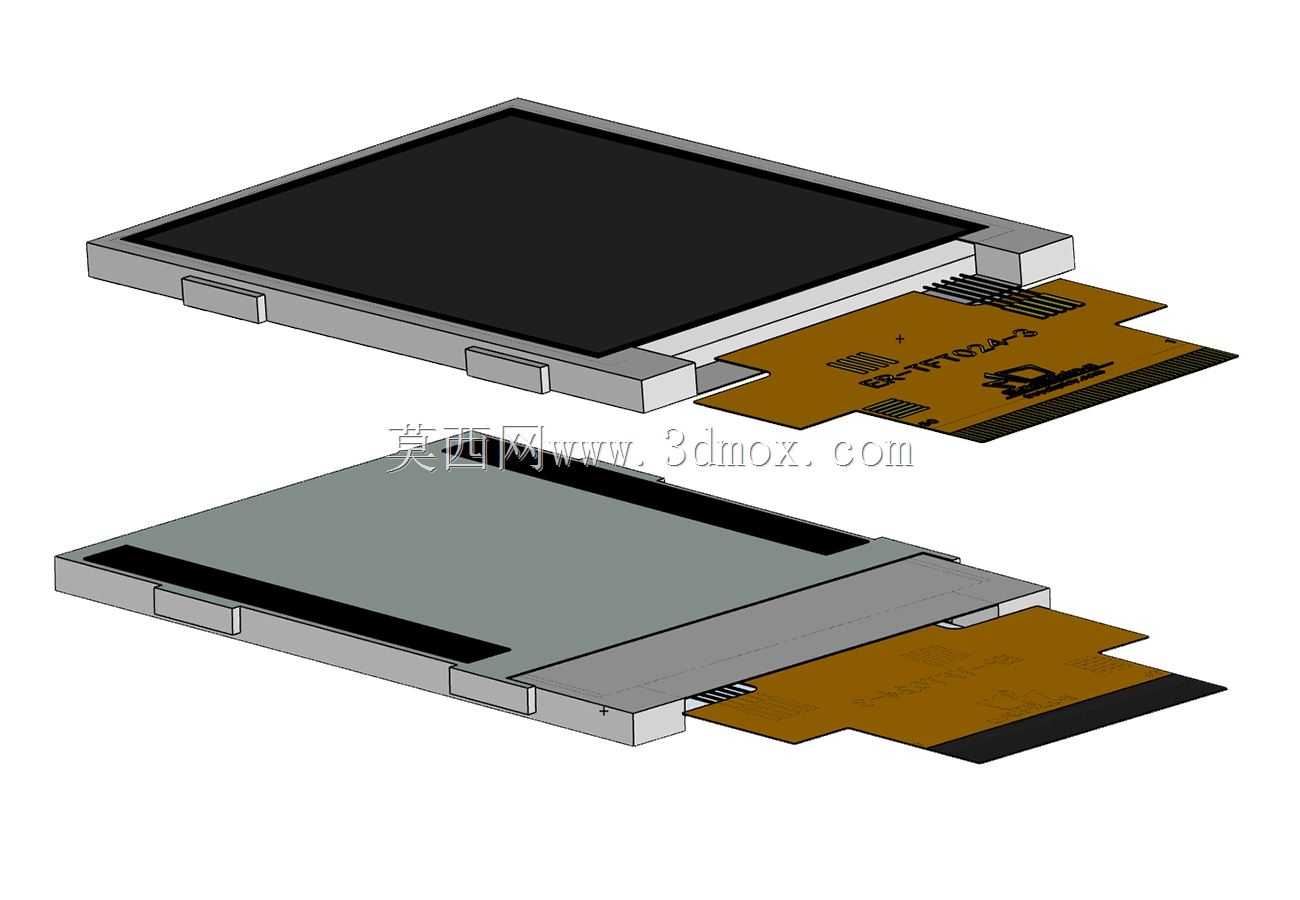

　　在嵌入式终端与人机交互设备的结构开发中，显示模组往往是整机前面板布局里最需要反复核对边界的部件。这块2.4英寸彩色TFT LCD模组的三维结构，把显示区、金属边框、背部补强以及FPC柔性排线的相对位置完整还原，结构工程师在做外壳开孔、面板堆叠和走线规划时，可以直接依据模型确认干涉风险，不必等实物样件到手才发现装配冲突。

　　从实际用途看，这类小尺寸彩屏广泛出现在工业手持终端、小型检测仪表、嵌入式控制盒、教学开发板以及便携安全设备上。设备需要在有限面板空间内呈现菜单、参数曲线、状态图标和报警信息，240×320的分辨率足以承载常规图形界面；配合触摸面板后，操作人员可以直接在屏幕上完成选项切换、数值输入和确认操作，减少外置按键数量，也让前面板布局更紧凑。

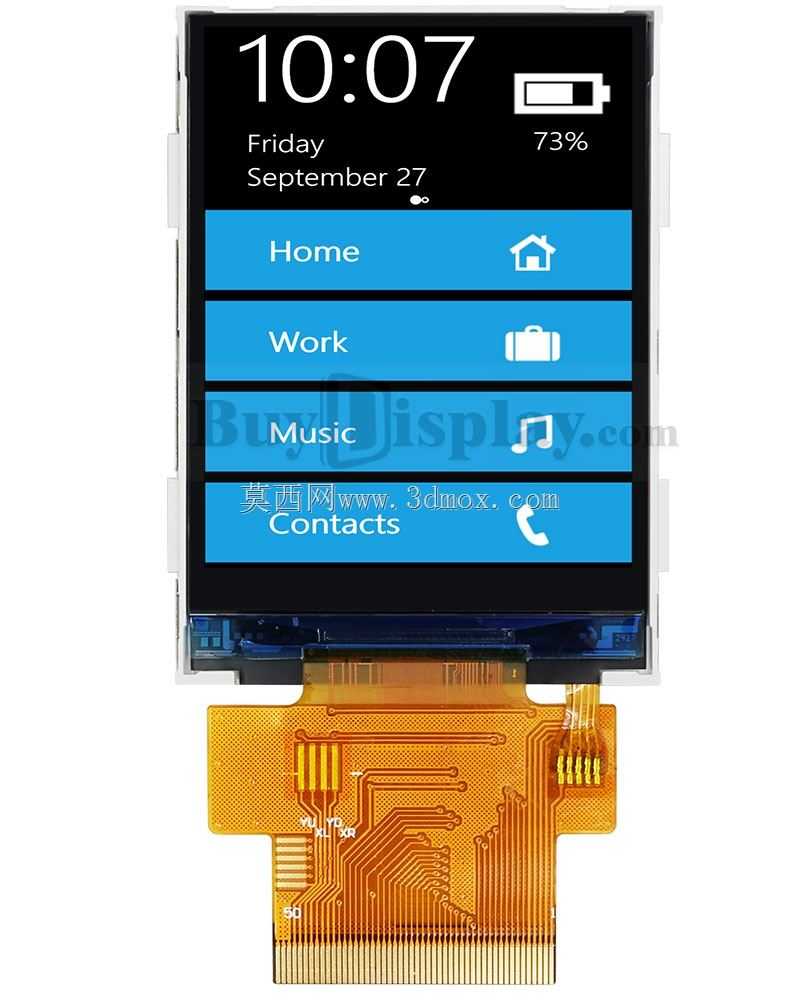

　　模组本体采用矩形薄型结构，正面有效显示区占据主体面积，四周边框保留封边与贴合余量。建模时需要特别关注屏幕可视区与外壳视窗的对应关系：视窗开口不能压到有效显示区域，同时边框又要遮住LCD边缘封胶和背光层轮廓，因此前面板内侧通常要预留台阶或遮光筋。金属中框围绕屏体四周，既承担屏体支撑，也为背部背光和驱动区域提供刚性保护；在跌落或按压工况下，边框能够分散局部载荷，避免玻璃受力集中。

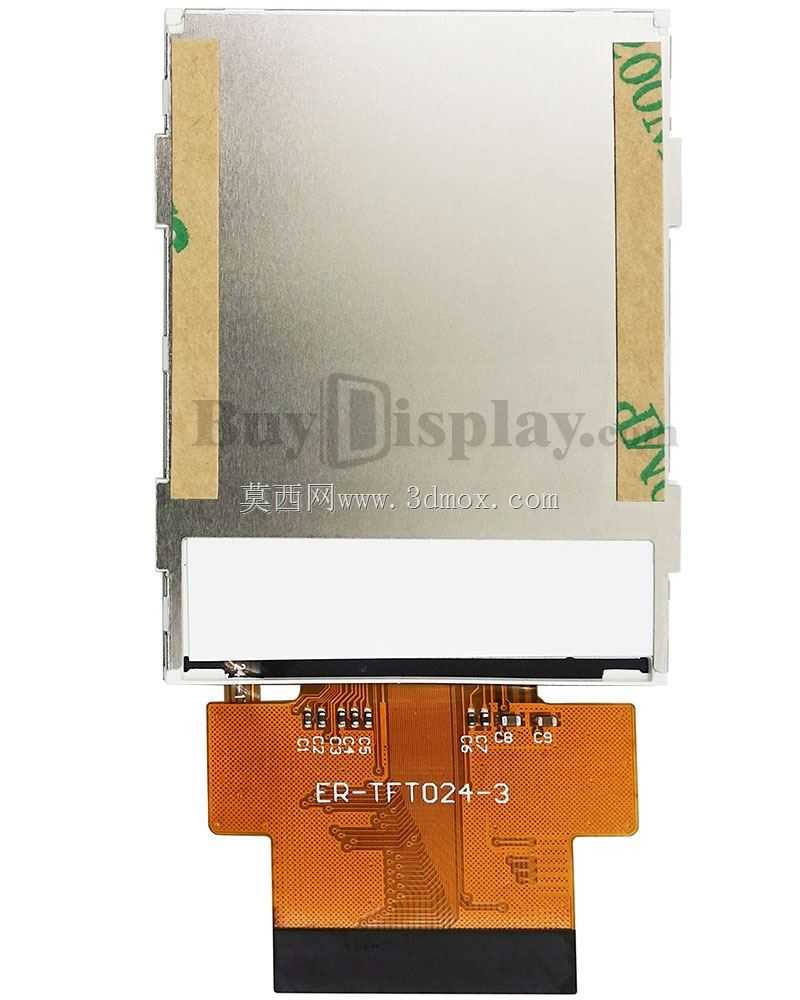

　　背部结构可以看到灰黑色屏蔽与补强层，其轮廓并非简单平板，而是随驱动芯片、背光焊点和排线出口形成局部台阶。结构设计时，后壳与该区域之间要保留均匀间隙，过紧会顶压屏体造成白斑或显示异常，过松则会让模组在壳内晃动。固定方式上，这类屏常通过前框压合、背胶粘贴或小螺钉柱定位实现，螺钉柱位置必须避开FPC焊盘和驱动元件，压合筋也应落在金属边框或补强区，而不是直接压在玻璃可视面上。

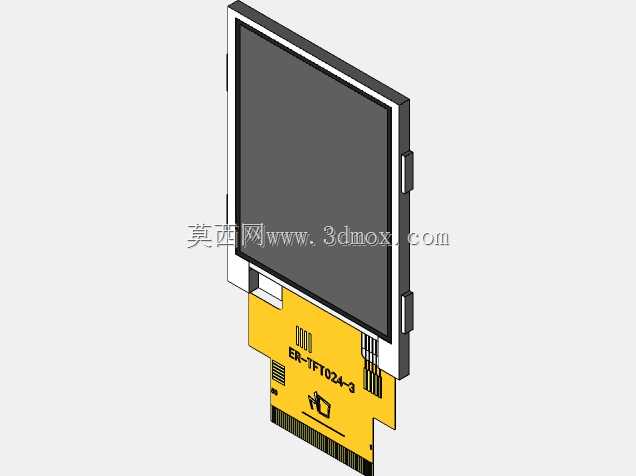

　　FPC柔性排线从模组背部一侧引出，是三维建模中最容易被简化却又最影响装配的部分。模型中排线呈黄褐色柔性基材形态，末端带有连接器接触区，走线经过弯折后接入主控板。实际堆叠时，排线不能处于硬折弯状态，弯曲半径需要满足柔性板工艺要求；弯折区附近要避免壳体锐边、螺钉头和较高元件压迫。若主控板与屏体不在同一平面，还应在排线下方预留缓冲空间，或通过导向筋控制弯折形态，防止装配后排线被反复拉扯导致接触不良。

　　接口层面，该模组面向串行SPI通信应用，主控端只需较少引脚即可完成显示驱动，适合引脚资源紧张的单片机和嵌入式控制板。触摸面板可根据整机需求选择电阻式或电容式方案：电阻触摸对手套操作、工业现场和低成本方案更友好，电容触摸则在消费类手持设备上提供更顺滑的交互体验。结构设计阶段就要确定触摸类型，因为两种面板的表面层厚、贴合方式和边框压接要求存在差异，后期替换可能影响视窗高度与外壳间隙。

　　安装边界方面，屏体厚度方向由液晶层、背光层、触摸面板和边框共同构成，整机堆叠不能只按标称屏厚处理。模型中背部元件的最高轮廓、FPC出线高度、排线弯折后的占用空间都应纳入包络检查。前面板与屏幕之间通常设置泡棉胶或防尘垫，用于吸收公差、阻挡灰尘并限制屏幕微动；后壳则需在对应位置设置避空位，尤其不能让加强筋顶到驱动芯片。

　　对于设备选型人员而言，该模型的价值在于把抽象规格转化为可测量的空间关系：屏幕正面朝向、FPC出线方向、背部禁布区、边框承载区和触摸面板层次都清晰可见。做机柜小面板时，可以据此判断屏体是否能嵌入标准按钮区；做手持设备时，可以评估屏幕与电池、主控板、外壳壁厚之间的堆叠关系；做开发板扩展模块时，也能提前规划连接器位置和排针高度。

　　从维护角度看，带FPC的显示模组属于易受装配方式影响的部件。若排线出口没有固定导向，整机振动时连接器端会承受微动应力；若前壳视窗尺寸偏大，灰尘可能从边缘进入显示区；若触摸面板与外壳之间没有合理间隙，受热膨胀后可能出现局部顶住、触控误触发等问题。因此在详细设计中，应把屏幕当作一个有厚度、有脆弱区、有走线动态变形的完整机电组件，而不是一块简单的平面贴图。

　　整体来看，这套模组结构围绕小尺寸彩色人机交互场景展开，兼顾显示、触摸、驱动连接和装配维护。三维模型准确表达了屏体、边框、背部补强与柔性排线的空间形态，能够帮助工程师在外壳设计、PCB堆叠、可制造性检查和样机装配前完成关键边界确认，从而减少后期改模和装配返工。
