2.8寸串行SPI彩色TFT液晶显示模组

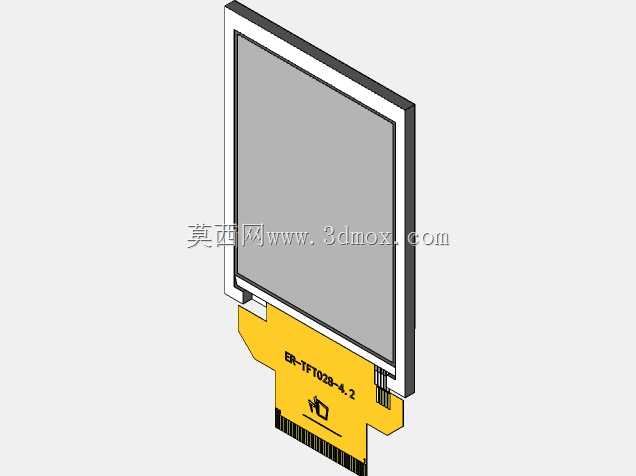

　　在嵌入式控制终端、手持检测仪表以及小型工业人机界面的结构布局中，显示模组往往是决定前面板开孔、内部堆叠高度和接线路径的关键件。这套2.8英寸彩色TFT液晶模组采用320×240分辨率，围绕ILI9341驱动控制器搭建，配套带ZIF连接器的柔性FPC排线，建模时把液晶层、背光层、金属边框、补强板和弯折出线区域分层还原，便于整机结构工程师直接校核装配边界。

　　从实际选型角度看，该模组面向资源受限但又需要彩色图形界面的控制板。串行SPI方式占用主控引脚少，3线或4线接口即可完成数据通信，同时器件仍保留8位、9位、16位、18位并行接口能力，能够适配8051、PIC、AVR、Arduino、ARM以及树莓派等不同控制平台。对设备开发而言，这意味着同一块显示硬件可以在低成本仪表和高性能终端之间复用，前期验证界面布局、后期调整主板方案时，显示部分的机械结构不必反复推翻。

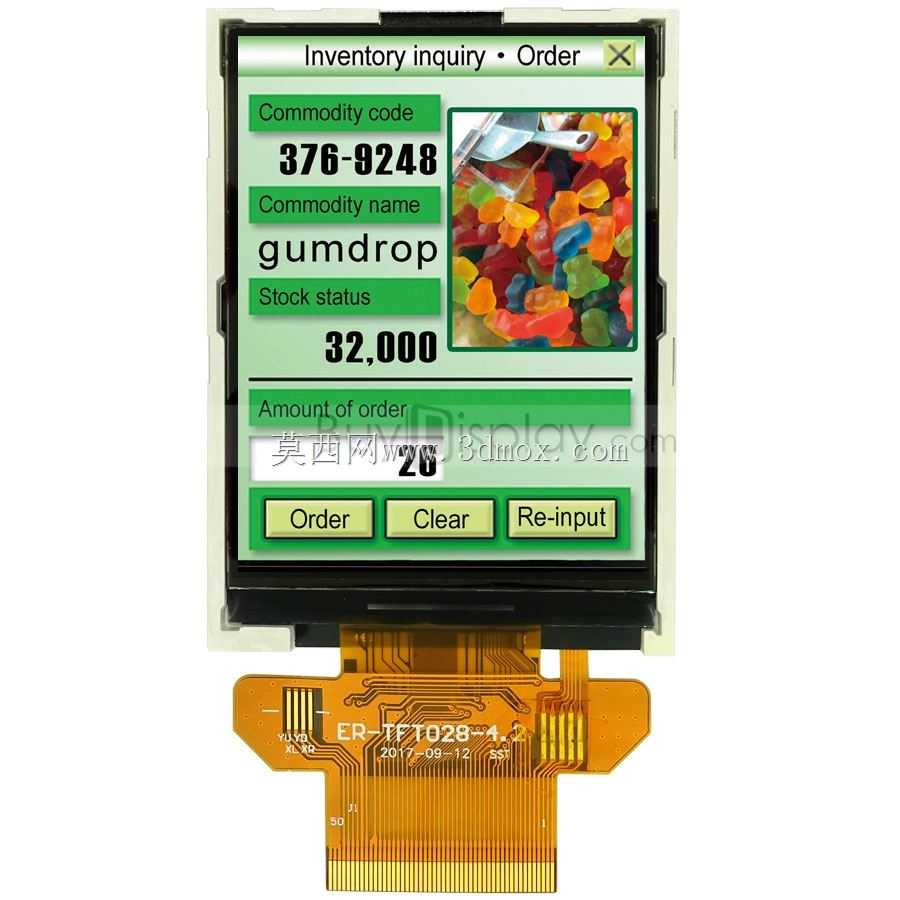

　　模组的显示区域为2.8英寸对角线，QVGA级点阵在小型面板上能够呈现菜单、曲线、状态图标和简单位图。横向Landscape显示模式可用于宽幅操作界面，竖向Portrait模式则适合手持机、遥控器和便携式检测仪。TFT彩色屏相较字符液晶屏，在报警颜色区分、参数趋势图、按键状态反馈和多语言界面方面更有优势；较宽的可视角度也让设备在机架侧面、操作台倾斜安装或多人观察时，不必严格限定视线位置。

　　触摸功能在结构设计中需要单独考虑。电容式触摸方案表面更平整，适合追求现代外观和轻触操作的面板；四线电阻式触摸则对手套、触控笔和工业现场污染环境更宽容。模型把可选触摸层与显示主体分开表达，设计人员可根据产品定位决定是否叠加触摸盖板，同时评估前面板透光窗口、密封胶条和按压间隙。若用于安全手持设备，还应在屏周预留缓冲泡棉，避免跌落冲击直接传递到玻璃边缘。

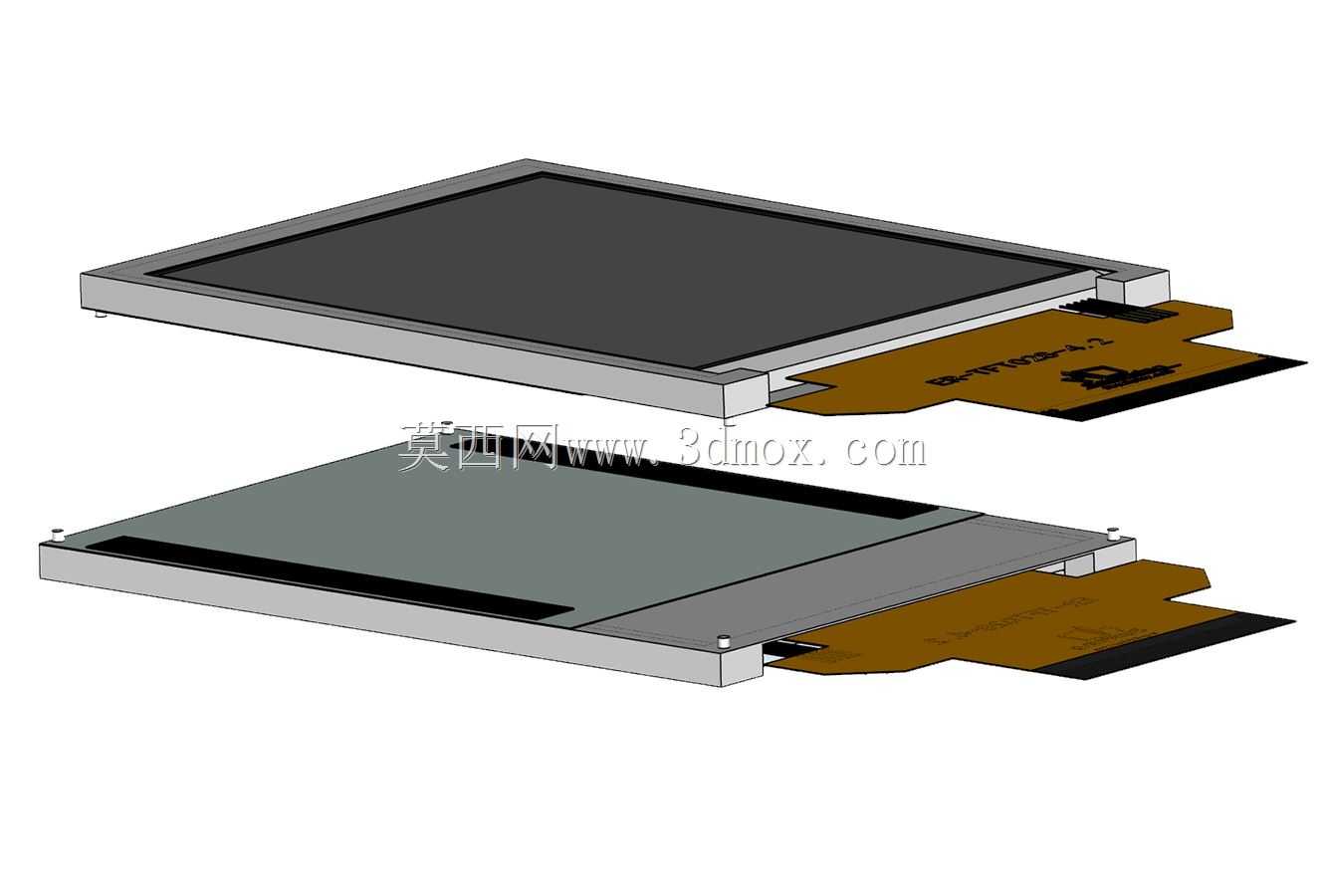

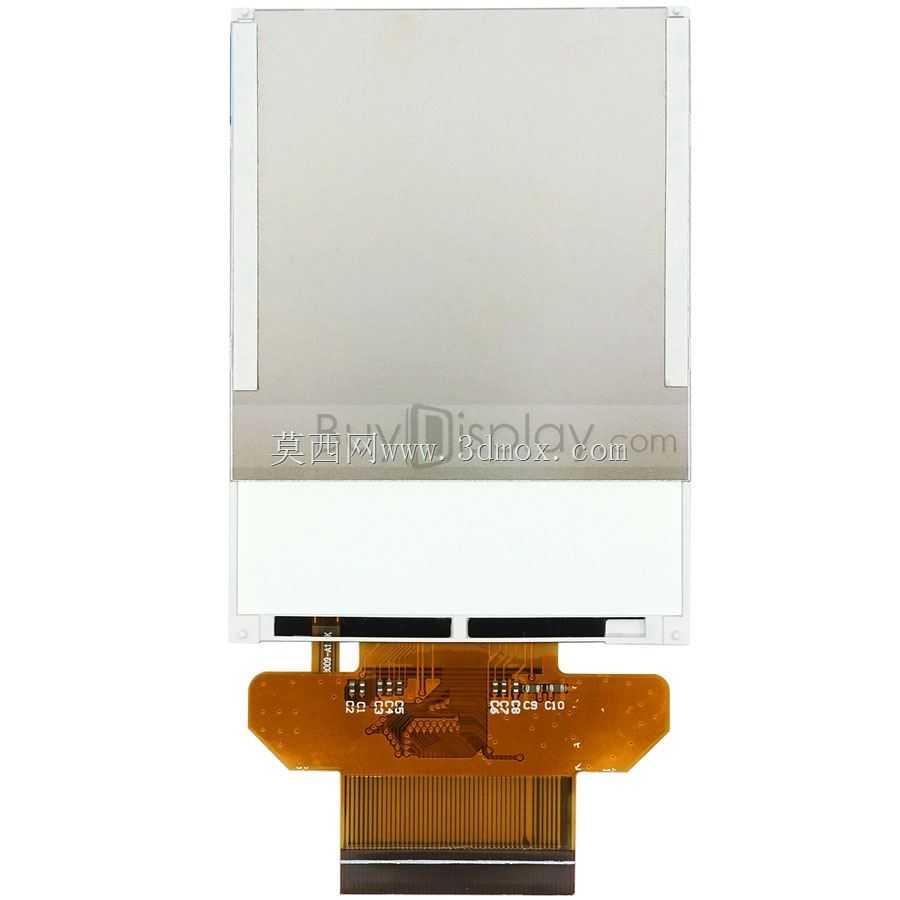

　　外形堆叠上，液晶本体、背光模组和金属支撑框构成主要刚性区域，FPC从屏体一侧引出并经过补强，末端进入ZIF插座。三维布局时不能只看屏幕矩形外轮廓，还要为FPC弯折半径、插座扣合高度、后盖避让槽和走线扭转留出空间。屏体下方通常布置主板或电池，FPC弯折区应避免压在螺钉柱、筋位或锐边之上；若设备外壳较薄，可让排线沿壳体侧壁平缓转向，减少反复拆装造成的铜箔断裂风险。

　　安装边界方面，前面板开窗应略小于可视区外的遮光边框，既遮挡漏光边，又为双面胶或泡棉胶提供贴合面。金属框附近可设置定位柱或限位筋，防止屏在振动环境中平移；后盖上不宜直接顶住FPC出口，而应通过筋位压住金属框或补强区域。对工业设备来说，显示屏周边还要兼顾EMI防护和防尘密封，必要时在金属框与壳体之间增加导电泡棉，并在窗口外侧使用透明保护片。

　　该类模组常见于数控机床辅助终端、传感器校准仪、充电桩操作面、医疗便携设备、智能家居中控、实验仪器和小型HMI。建模时保留屏幕黑边、FPC焊盘轮廓、连接器位置和分层厚度，能够帮助结构设计师同步完成面板开孔、主板插座摆放、线束走向和维护拆装顺序检查，而不是在样机阶段才发现排线长度不足或屏体与外壳干涉。
