电流型电压互感器精密结构件

　　在交流配电监测、智能电表、电机驱动保护柜以及工业电源采样回路里，电流型电压互感器承担着把一次侧大电流按固定变比转换为二次侧可采集小信号的任务，同时依靠电磁隔离把强电回路与后端MCU、AD采样电路隔开，避免浪涌、共模干扰直接串入控制板。这类元件不像大功率工频变压器那样追求磁通容量，而是把线性度、相位差、匝间绝缘和插装一致性放在首位，建模时需要围绕PCB直插安装的实际边界来还原每一处结构。

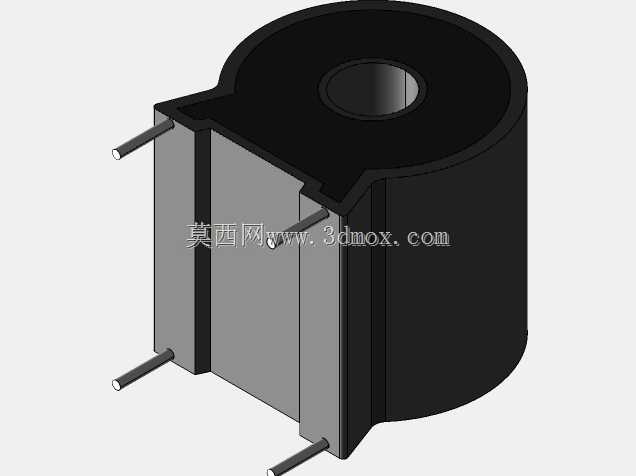

　　从外形上看，该元件主体为环形磁芯外包黑色绝缘封装的圆柱段，磁环中孔保留完整穿线通道，一次侧被测导线可从中孔穿过，也可由本体引出的粗引脚直接串入负载回路；二次侧细漆包线绕制后从封装底部伸出四根直插引脚，引脚排布间距符合常规板卡焊盘网格，插装后元件本体底面与PCB板面保留少量爬电间隙，圆柱侧壁不与周边电解电容、整流桥等高大器件发生干涉。建模时先按磁环实际内外径、高度建立回转基体，再在外侧叠加灌封外壳的拔模斜度与顶部注胶圆角，外壳一侧延伸出的定位凸台卡在引脚根部，既能在波峰焊时阻止元件旋转，也为自动插件机的吸嘴提供平直拾取面。

　　引脚部分没有简单做成等直径圆柱：一次侧粗引脚采用镀锡铜包钢线，伸出长度按板厚1.6mm加焊接余量设定，根部做压扁段以承受插装冲击力；二次侧细引脚在封装出口处有折弯缓冲，避免热胀冷缩把应力直接传到内部绕组。三维装配时要把引脚轴线与PCB孔位同轴约束，中孔方向与板上一次铜排走线对齐，方便结构工程师核对穿线路径上的安全距离——强电导线穿过磁环后与二次引脚之间需满足电气间隙要求，封装外壳的肋条正好把两类引脚在物理上隔开。

　　设计思路上，这类互感器把磁芯完全封闭在阻燃塑壳内，外壳侧壁厚度均匀，既保证灌封环氧树脂充满绕组间隙、固定漆包线不松动，又让外表面成为规则圆柱，便于自动编带包装与贴装设备取放。顶部中孔边缘做圆角收口，防止穿线时割破导线绝缘；底部开放式引脚窗口在建模时保留了焊锡爬升的空间，回流焊后焊料可沿引脚形成浸润弯月面。

　　在整机布局阶段，结构工程师常会把该元件布置在PCB进线端，靠近电流采样节点，远离开关电源的变压器与散热器，减少漏磁对采样精度的影响；其圆柱外径决定了周围器件的禁布区，高度方向要与外壳内壁保留绝缘距离，引脚伸出长度则限制了下方能否走线。借助完整三维数模，可以在布线前同步完成干涉检查、爬电距离标注与工装吸嘴选型，避免样机阶段才发现元件与导轨、端子座碰撞，也为小批量试装时的针床测试探针预留出操作空间。
